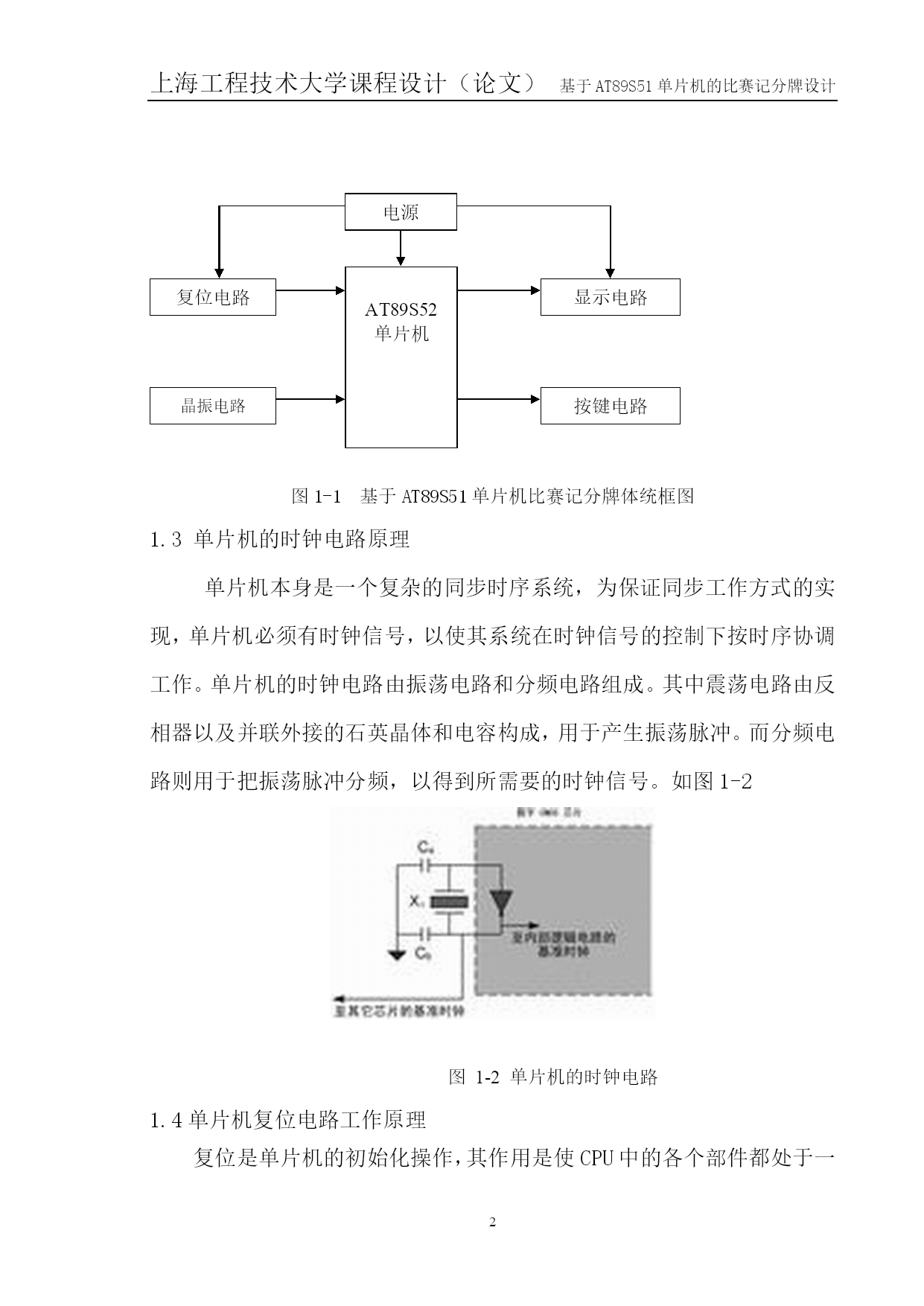

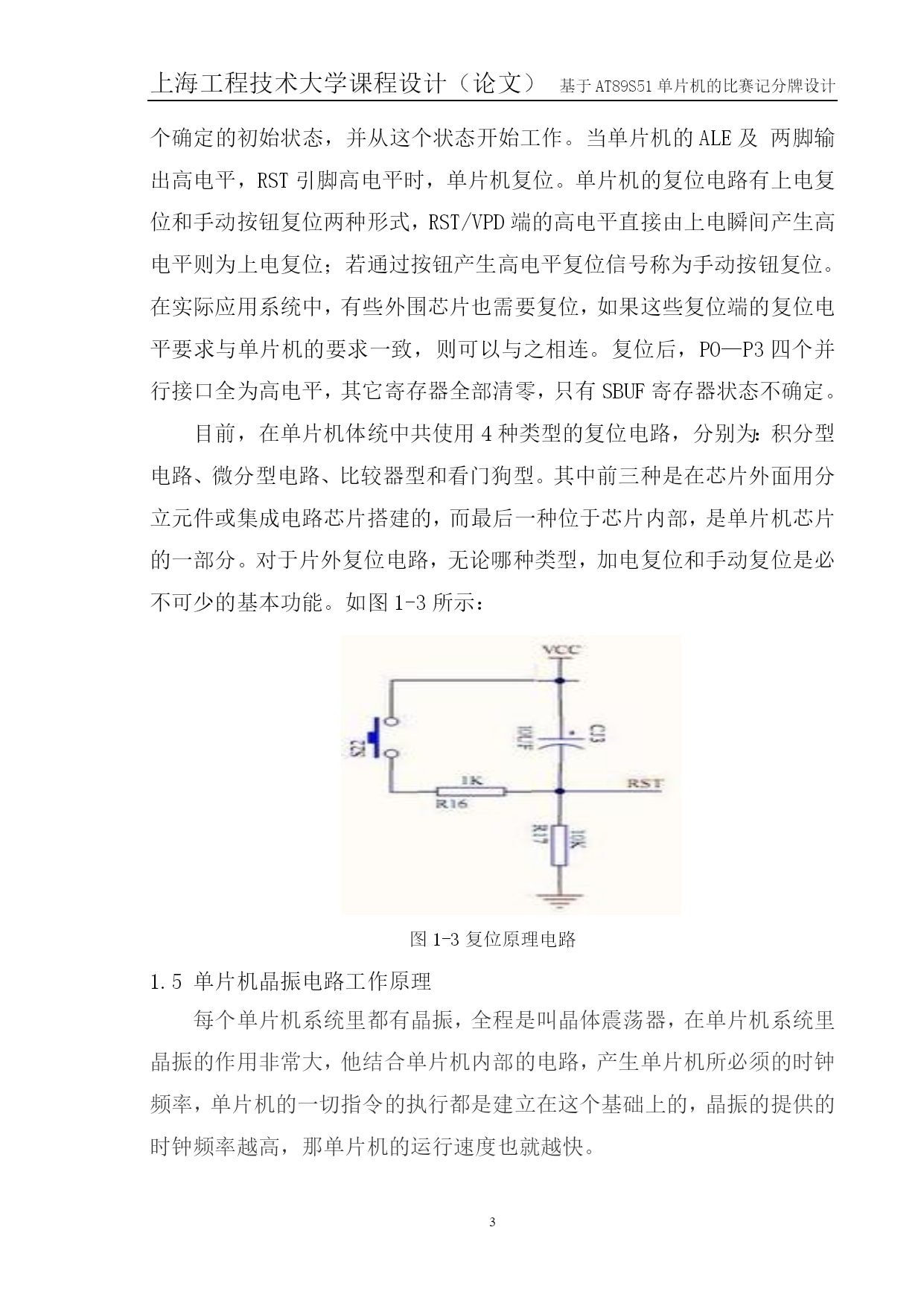

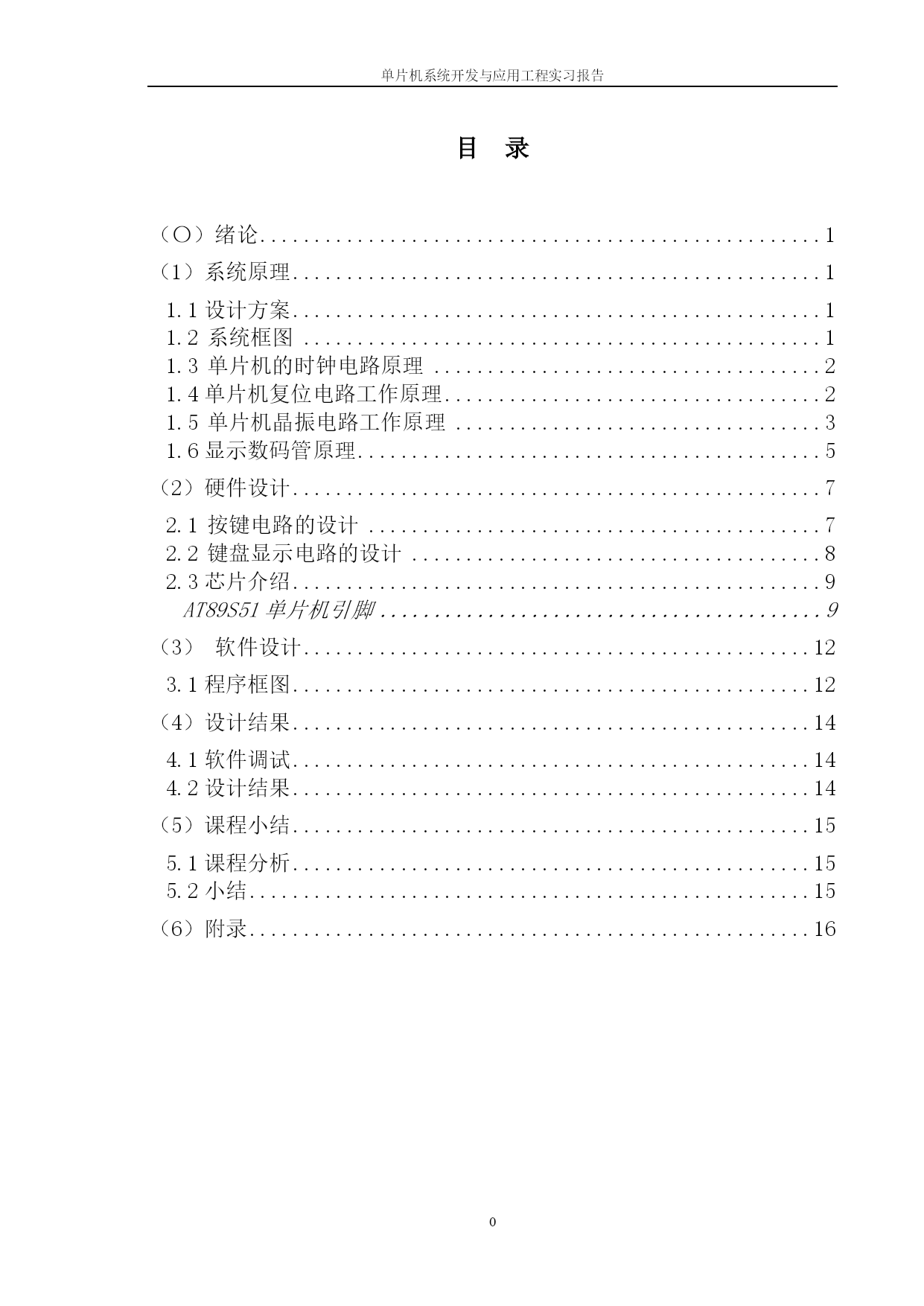

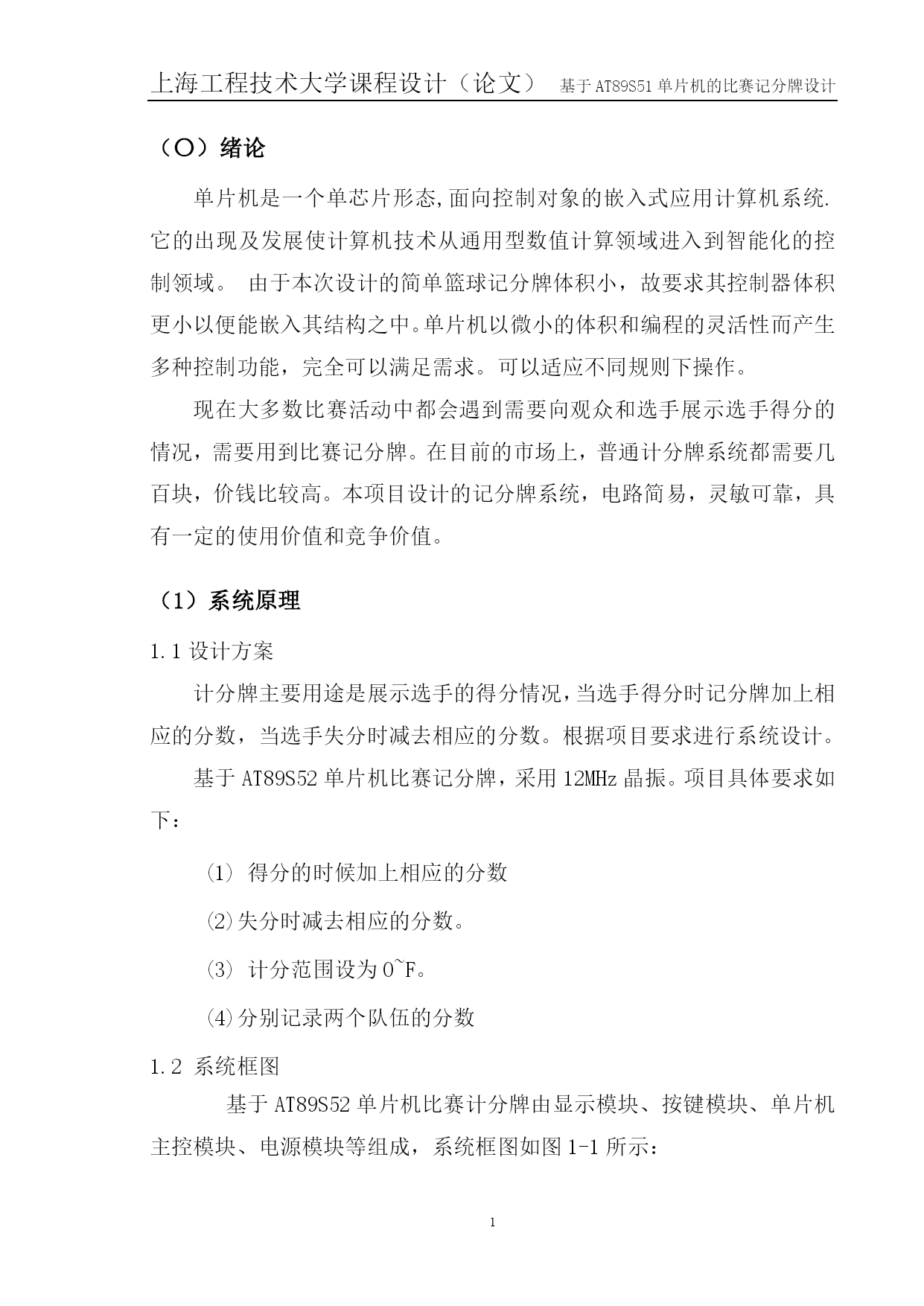

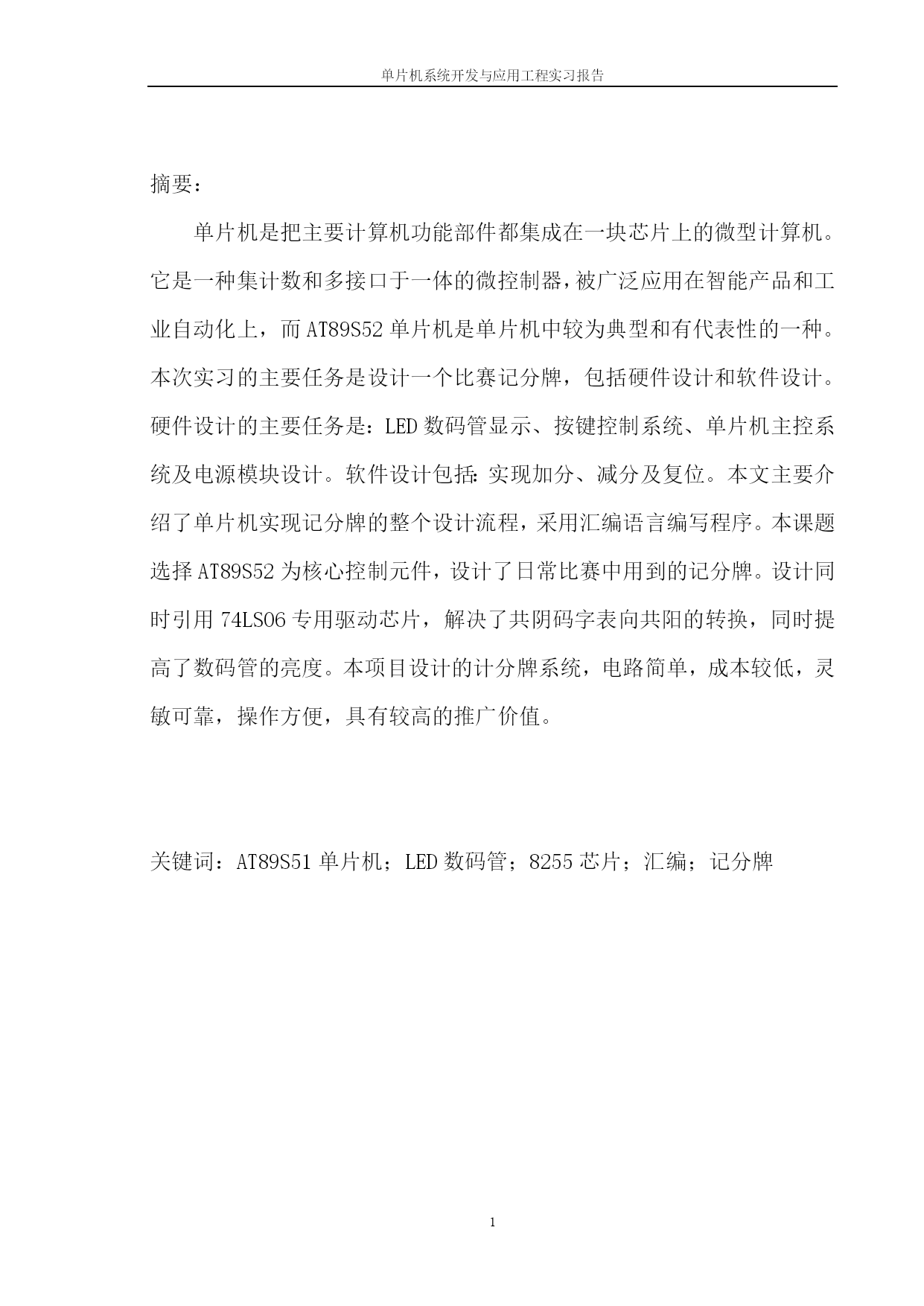

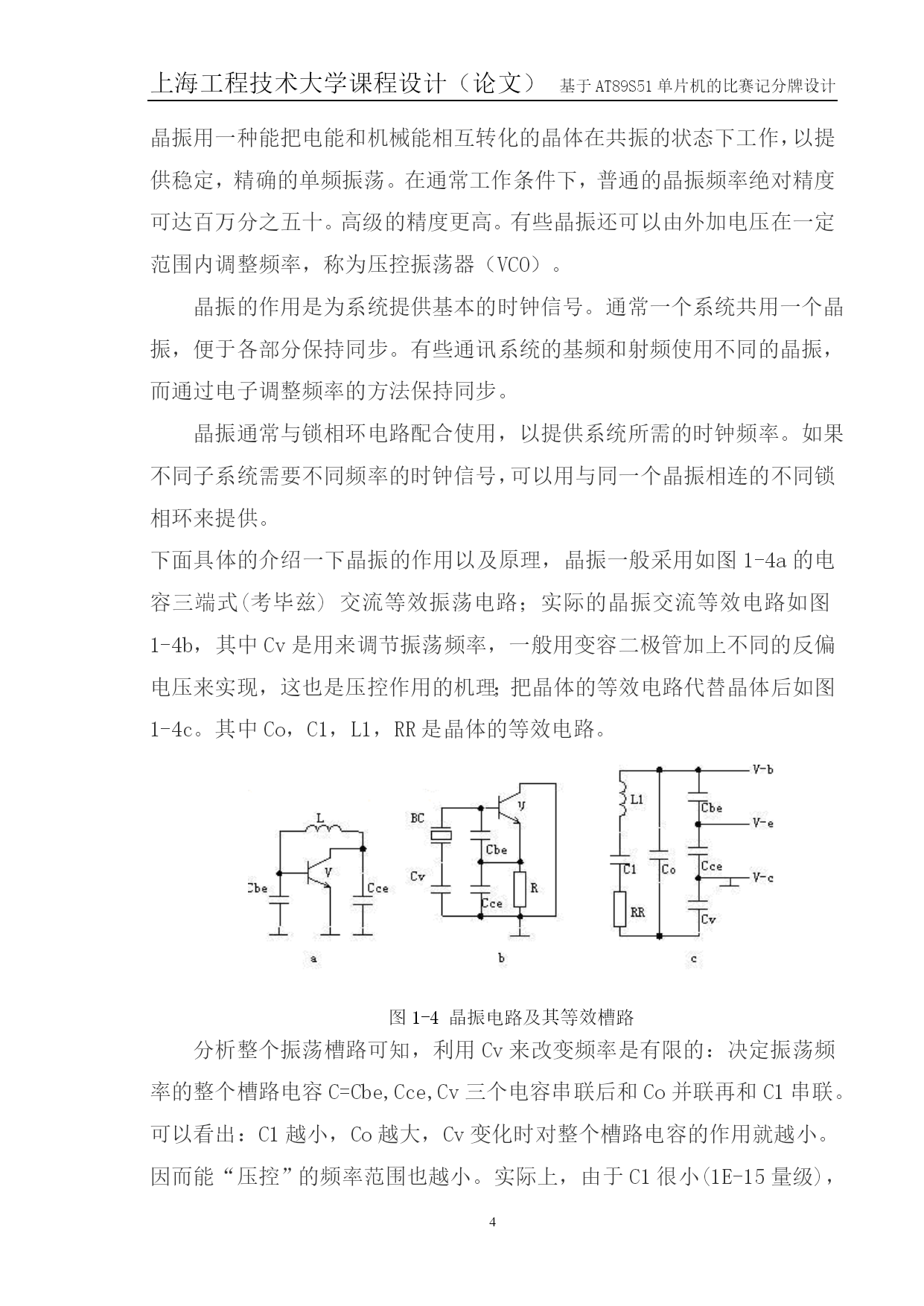

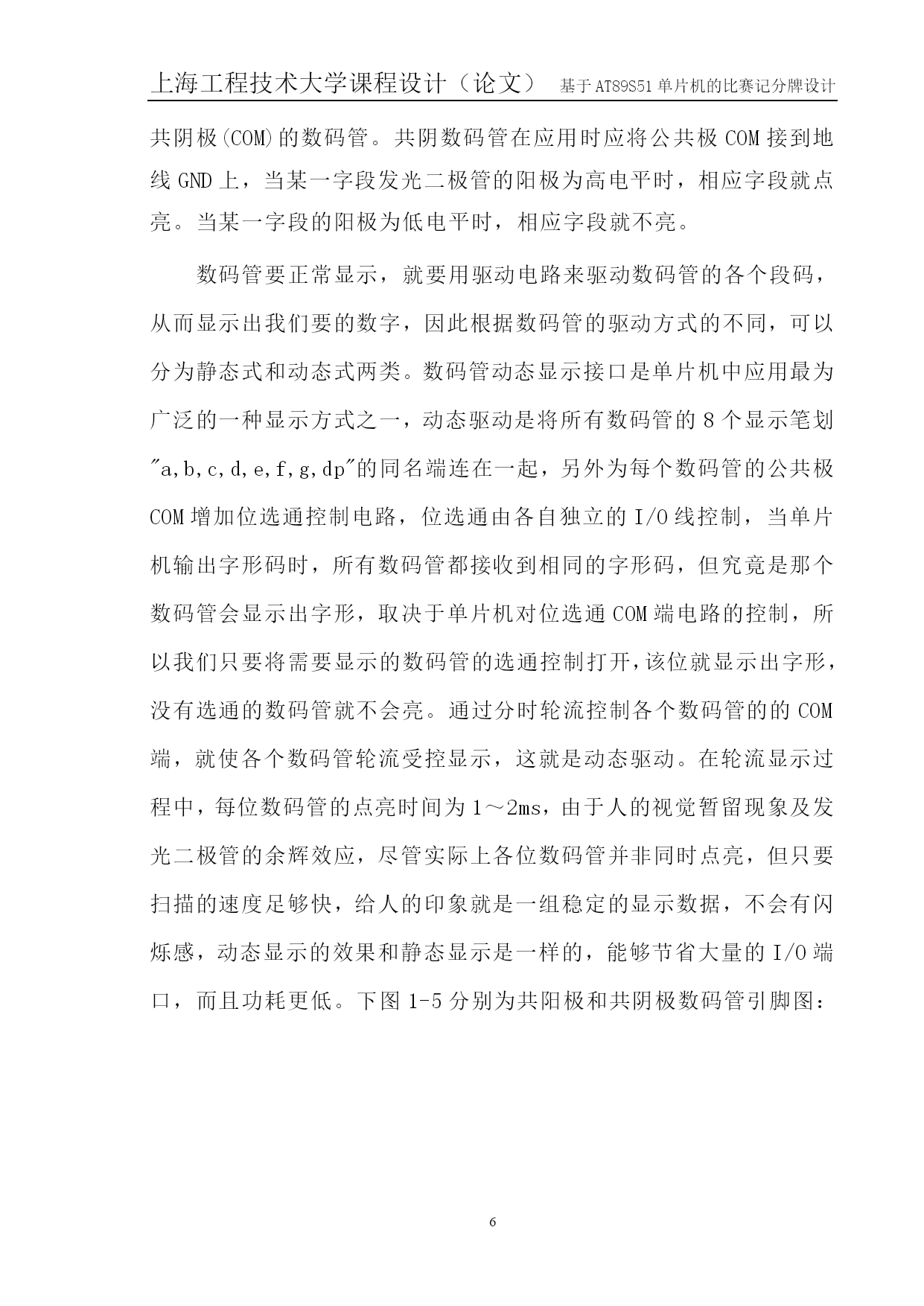

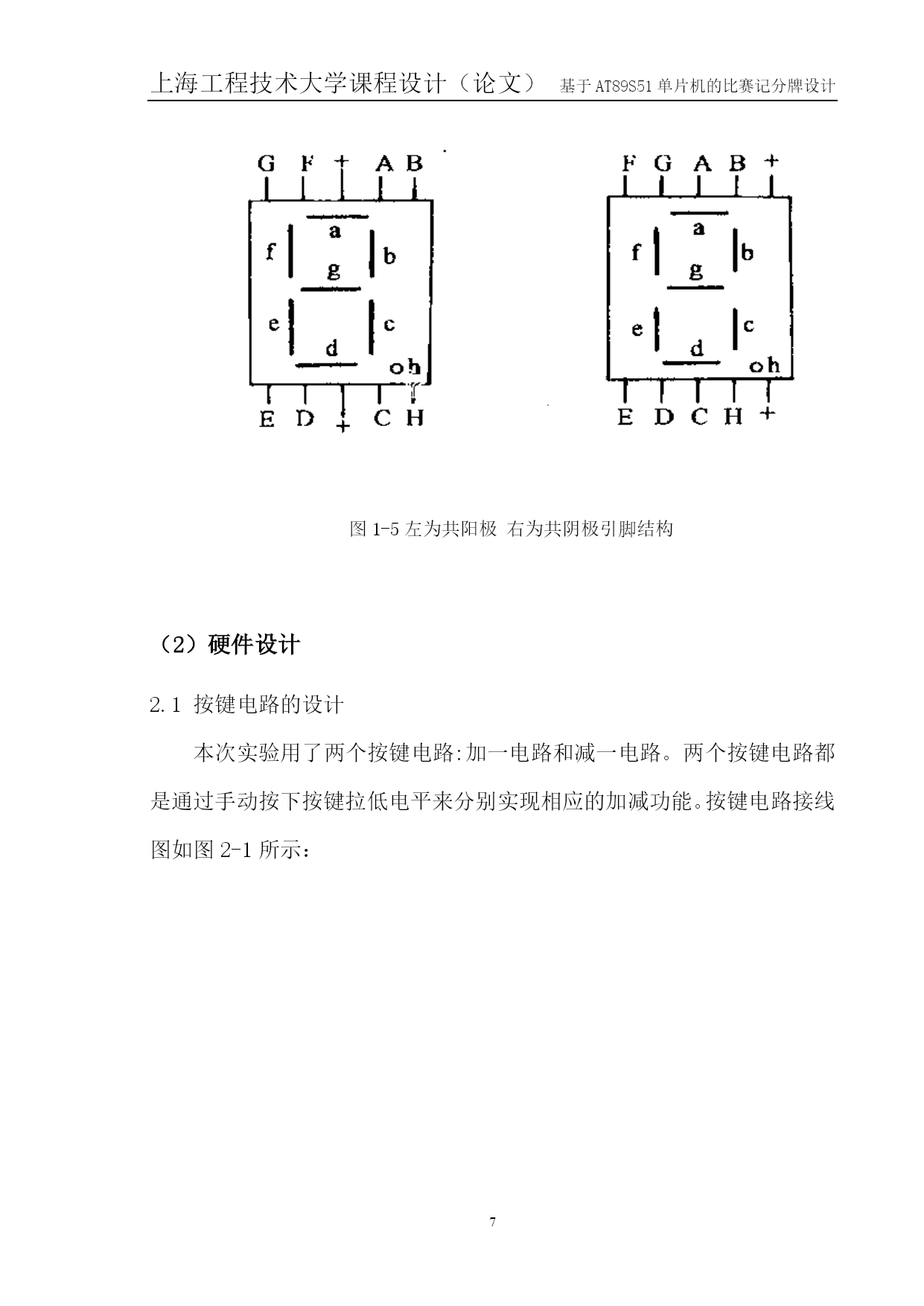

单片机系统开发与应用工程实习报告上海工程技术大学课程设计（论文）基于AT89S51单片机的比赛记分牌设计计算机控制技术课程设计论文选题名称:基于AT89S52单片机的比赛记分牌设计系（院）:电子电气工程学院专业:自动化班级:姓名:学号:指导教师:学年学期:2013~2014学年第2学期时间:2014.05.12～2014.06.13摘要：单片机是把主要计算机功能部件都集成在一块芯片上的微型计算机。它是一种集计数和多接口于一体的微控制器，被广泛应用在智能产品和工业自动化上，而AT89S52单片机是单片机中较为典型和有代表性的一种。本次实习的主要任务是设计一个比赛记分牌，包括硬件设计和软件设计。硬件设计的主要任务是：LED数码管显示、按键控制系统、单片机主控系统及电源模块设计。软件设计包括：实现加分、减分及复位。本文主要介绍了单片机实现记分牌的整个设计流程，采用汇编语言编写程序。本课题选择AT89S52为核心控制元件，设计了日常比赛中用到的记分牌。设计同时引用74LS06专用驱动芯片，解决了共阴码字表向共阳的转换，同时提高了数码管的亮度。本项目设计的计分牌系统，电路简单，成本较低，灵敏可靠，操作方便，具有较高的推广价值。关键词：AT89S51单片机；LED数码管；8255芯片；汇编；记分牌目录（〇）绪论1TOC\o（1）系统原理PAGEREF_Toc1375011.1设计方案PAGEREF_Toc2090111.2系统框图PAGEREF_Toc291511.3单片机的时钟电路原理PAGEREF_Toc1464221.4单片机复位电路工作原理PAGEREF_Toc2140421.5单片机晶振电路工作原理PAGEREF_Toc1486031.6显示数码管原理PAGEREF_Toc169345（2）硬件设计PAGEREF_Toc877472.1按键电路的设计PAGEREF_Toc2266572.2键盘显示电路的设计PAGEREF_Toc1280982.3芯片介绍PAGEREF_Toc287019AT89S51单片机引脚PAGEREF_Toc224849软件设计PAGEREF_Toc30152123.1程序框图12设计结果144.1软件调试144.2设计结果14（5）课程小结155.1课程分析155.2小结15（6）附录16上海工程技术大学课程设计（论文）基于AT89S51单片机的比赛记分牌设计（〇）绪论单片机是一个单芯片形态,面向控制对象的嵌入式应用计算机系统.它的出现及发展使计算机技术从通用型数值计算领域进入到智能化的控制领域。由于本次设计的简单篮球记分牌体积小，故要求其控制器体积更小以便能嵌入其结构之中。单片机以微小的体积和编程的灵活性而产生多种控制功能，完全可以满足需求。可以适应不同规则下操作。现在大多数比赛活动中都会遇到需要向观众和选手展示选手得分的情况，需要用到比赛记分牌。在目前的市场上，普通计分牌系统都需要几百块，价钱比较高。本项目设计的记分牌系统，电路简易，灵敏可靠，具有一定的使用价值和竞争价值。（1）系统原理1.1设计方案计分牌主要用途是展示选手的得分情况，当选手得分时记分牌加上相应的分数，当选手失分时减去相应的分数。根据项目要求进行系统设计。基于AT89S52单片机比赛记分牌，采用12MHz晶振。项目具体要求如下：(1)得分的时候加上相应的分数(2)失分时减去相应的分数。(3)计分范围设为0~F。(4)分别记录两个队伍的分数1.2系统框图基于AT89S52单片机比赛计分牌由显示模块、按键模块、单片机主控模块、电源模块等组成，系统框图如图1-1所示：电源复位电路AT89S52单片机晶振电路显示电路按键电路图1-1基于AT89S51单片机比赛记分牌体统框图1.3单片机的时钟电路原理单片机本身是一个复杂的同步时序系统，为保证同步工作方式的实现，单片机必须有时钟信号，以使其系统在时钟信号的控制下按时序协调工作。单片机的时钟电路由振荡电路和分频电路组成。其中震荡电路由反相器以及并联外接的石英晶体和电容构成，用于产生振荡脉冲。而分频电路则用于把振荡脉冲分频，以得到所需要的时钟信号。如图1-2图1-2单片机的时钟电路1.4单片机复位电路工作原理复位是单片机的初始化操作，其作用是使CPU中的各个部件都处于一个确定的初始状态，并从这个状态开始工作。当单片机的ALE及两脚输出高电平，RST引脚高电平时，单片机复位。单片
