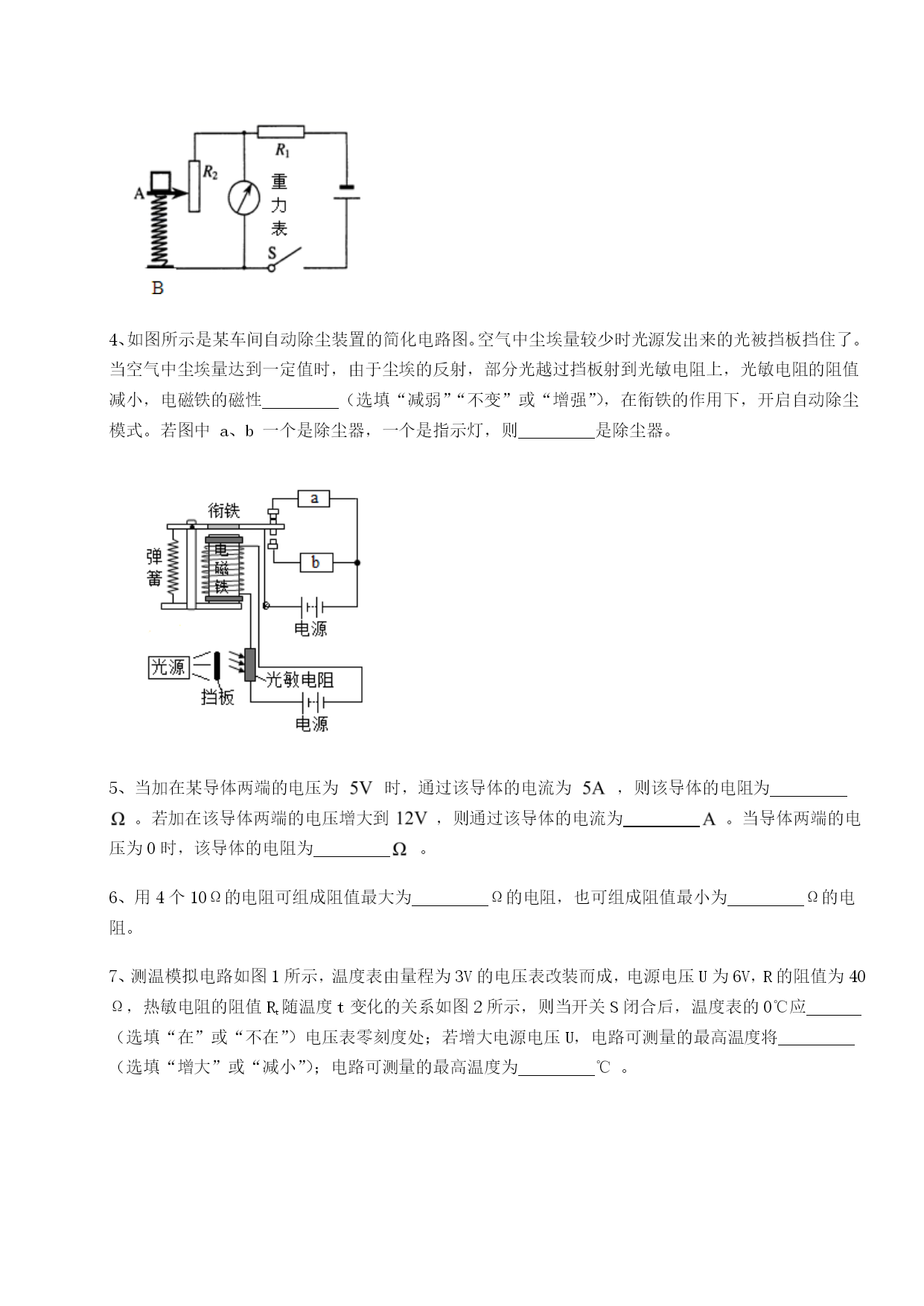

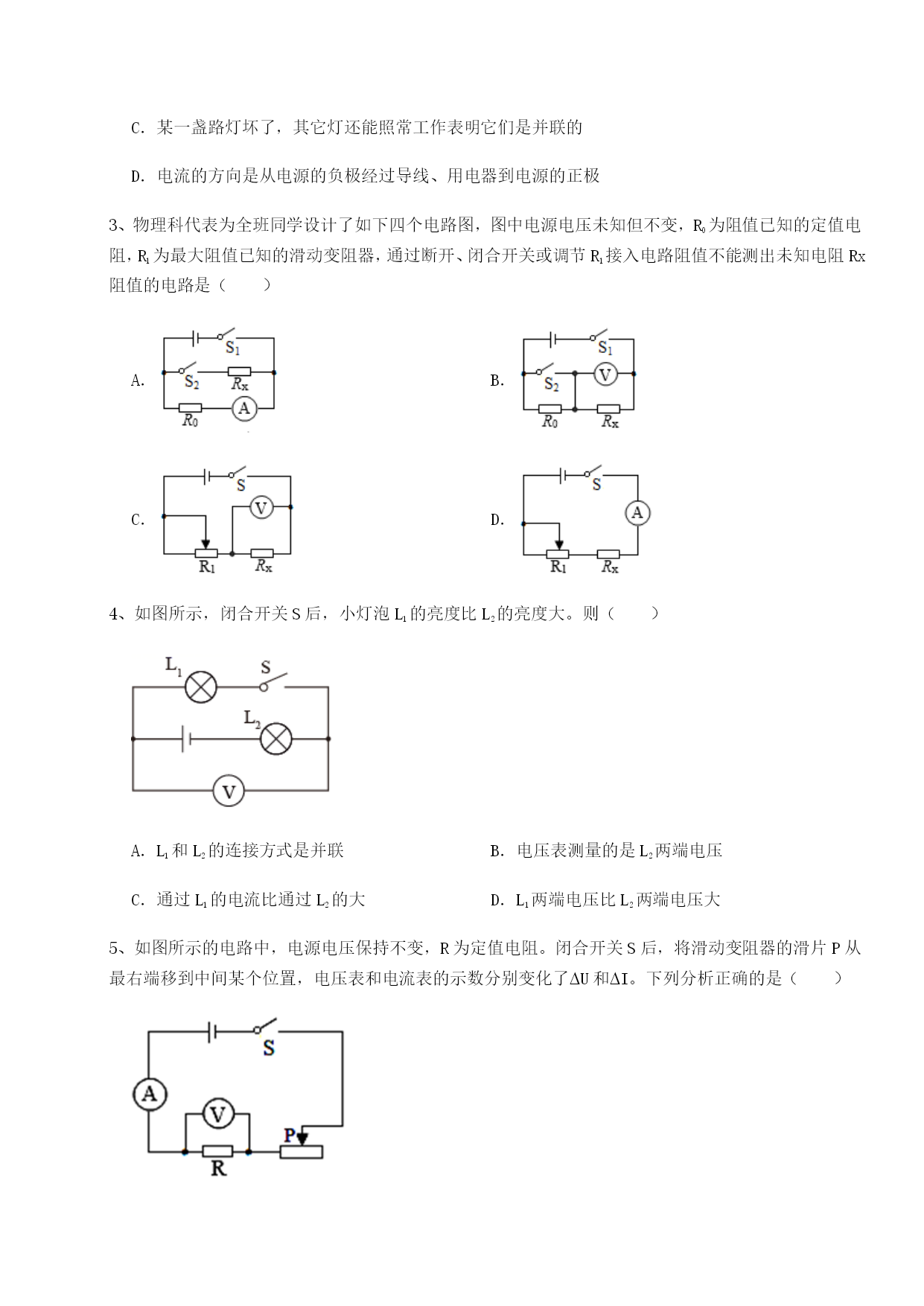

北师大版物理九年级全册第十二章欧姆定律章节测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、小红将酒精气体传感器、电阻R与电压表组成如图所示电路。闭合开关，将传感器逐渐靠近装有酒精的杯口上方，发现电压表示数逐渐减小。此过程中（）A．电阻R的功率在逐渐减小B．传感器的电阻逐渐减小C．传感器的电阻可能不变D．电阻R的电压与传感器的电压之和逐渐减小2、对于我们所学的电学知识，下列说法正确的是（）A．电风扇工作时只将电能转化为机械能B．通过导体的电流跟电压成正比C．某一盏路灯坏了，其它灯还能照常工作表明它们是并联的D．电流的方向是从电源的负极经过导线、用电器到电源的正极3、物理科代表为全班同学设计了如下四个电路图，图中电源电压未知但不变，R0为阻值已知的定值电阻，R1为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节R1接入电路阻值不能测出未知电阻Rx阻值的电路是（）A．B．C．D．4、如图所示，闭合开关S后，小灯泡L1的亮度比L2的亮度大。则（）A．L1和L2的连接方式是并联B．电压表测量的是L2两端电压C．通过L1的电流比通过L2的大D．L1两端电压比L2两端电压大5、如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了∆U和∆I。下列分析正确的是（）A．变大B．变小C．不变D．先变小后变大6、如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片向右滑动过程中，下列说法正确的是（）A．电流表A示数变小B．电压表V1示数不变C．电压表V2示数与电流表A示数乘积变小D．电压表V1示数与电流表A示数比值变小7、在图甲所示电路中，电源电压保持不变，移动滑片使电阻R2的有效阻值从零逐渐变大，R1上的电压U的倒数与R2的阻值变化的图象如图乙所示，则（）A．电压表V1示数变大B．R1＝5ΩC．电阻R2的最大阻值为10ΩD．电源电压U＝5V8、高速公路收费站，现在对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（）A．称重表其实是一个电压表B．电路中的R1是没有作用的C．当车辆越重时，称重表的示数越小D．当车辆越重时，称重表的示数越大9、如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是（）A．电流表A的示数变小，电压表V1的示数变大B．电流表A的示数变小，电压表V1的示数不变C．电压表V2与电流表A的示数之比不变D．电压表V1与电压表V2的示数之和不变10、甲、乙两个电阻的U-I图线如右图所示，若把两个电阻串联接在同一电路中，下列说法正确的是（）A．甲的电阻值小于乙的电阻值B．通过甲、乙两个电阻的电流之比是2:1C．甲、乙两个电阻两端电压之比是2:1D．甲、乙两个电阻的电功率之比是1:4第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如下图所示电路，闭合开关S，当滑动变阻器滑片向右移动时，电流表示数，(填“变大”、“变小”或“不变”)，小灯泡亮度(填“变亮”、“变暗”或“不变”)．2、某段导体两端加12V电压时，通过导体的电流为0.3A，导体的电阻是Ω；当导体两端电压为4V时，通过导体的电流为A；当导体两端电压为0V时，导体的电阻是Ω。3、某校物理兴趣小组设计了一种“电子秤”，实际上是压力测量仪，用它来称量物体的重力，其原理结构如图所示。图中A为金属片，B为金属板，，是最大值为的滑动变阻器，电源电压为不变。则图中重力表应该用（电流表电压表）；当称量物体重力达到最大值时，与是联，此时两端的电压为。4、如图所示是某车间自动除尘装置的简化电路图。空气中尘埃量较少时光源发出来的光被挡板挡住了。当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上，光敏电阻的阻值减小，电磁铁的磁性（选填“减弱”“不变”或“增强”），在衔铁的作用下，开启自动除尘模式。若图中a、b一个是除尘器，一个是指示灯，则是除尘器。5、当加在某导体两端的电压为时，通过该导体的电流为，则该导体的电阻为。若加在该导体两端的电
