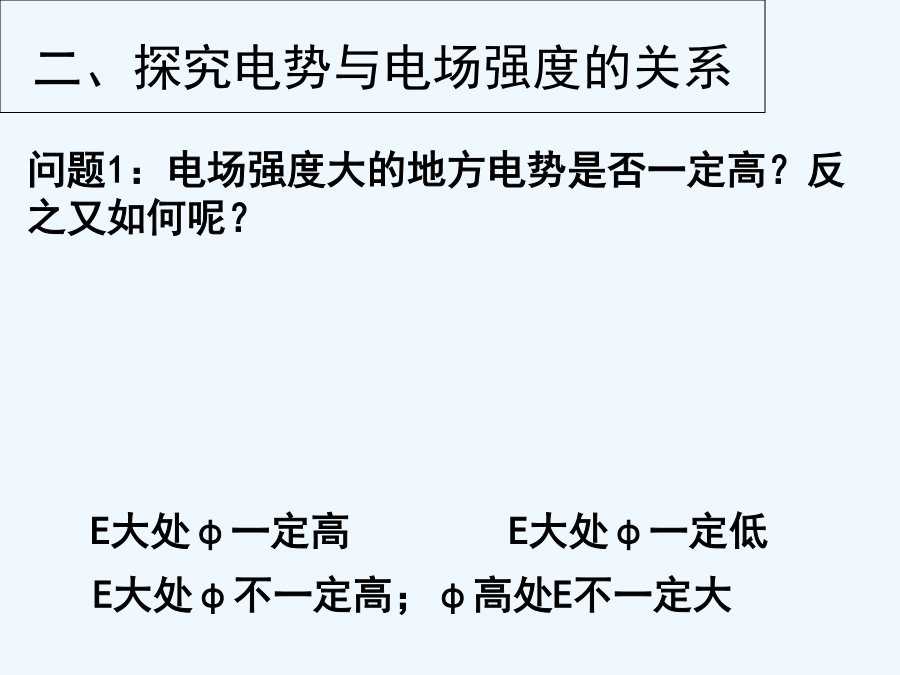

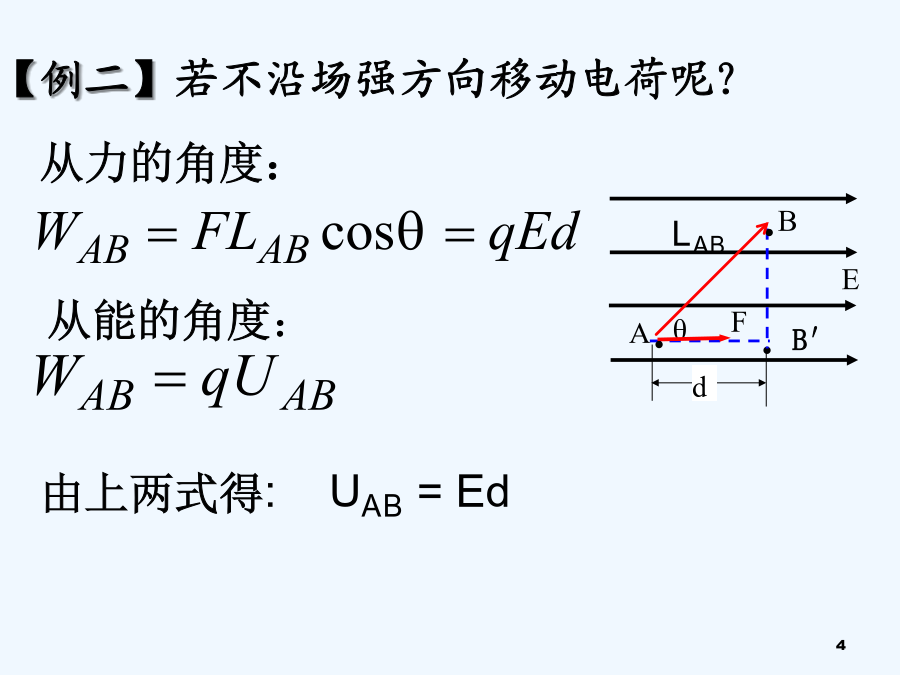

电势差与电场强度的关系(精品)【例一】如图所示，匀强电场的电场强度为E，A、B两点在同一条电场线上，它们之间的距离为d，电势差为UAB，将电荷量为q的正电荷从A移动到B，试表示出电场力做的功WAB。ＷAB=Fd=qEd①【例二】若不沿场强方向移动电荷呢？电势差与电场强度的关系：大家有疑问的，可以询问和交流二、探究电势与电场强度的关系二、探究电势与电场强度的关系.N′例2、两块相同的金属板A、B水平地平行放置，两板的正对面相距30cm，A、B板分别跟电源的正、负极相连接，电源的电压为60V，如图所示，求：（1）两板间电场的场强的大小和方向。（2）若A板接地，则B板电势为多大？（3）若C点离A板的距离10cm,D点离B板的距离为15cm,则C、D两点间的电势差为多少1、如图，a、b、c是一条电场线上的三个点，电场线的方向由a到c,a、b间的距离等于b、c间的距离。用φa、φb、φc和Ea、Eb、Ec分别表示a、b、c三点的电势和场强。下列哪个正确？３、如图所示，两块相对的平行金属板Ｍ、Ｎ与电池相连接，Ｎ板接地，在距两板等远的一点Ｐ固定一个带正电的点电荷，如果将Ｍ板向上平移一小段距离，则（）Ａ、点电荷受到的电场力减小Ｂ、点电荷受到的电场力增大Ｃ、点电荷的电势能减小Ｄ、点电荷的电势能保持不变【练习1】两块带电的平行金属板相距10cm，两板之间的电势差为9.0×103V。在两板间与两板等距离处有一粒尘埃，带有-1.6×10-7C的电荷。这粒尘埃受到的静电力是多大？这粒尘埃在静电力的作用下运动到带正电的金属板，静电力做的功是多少？【练习2】如图所示，一匀强电场中有一组等势面，A、B、C、D为一虚线与等势面的交点，相邻两点间距离都是2cm，则该电场的电场强度大小为.V/m，到A点距离为1.5cm的P点的电势为.V。【练习3】如图为某一电场的三条电场线，在其中一条电场线上有A、B、C三点,LAB=LBC,试比较UAB和UBC的大小．当堂训练2.图1中实线条是一个电场中的电场线，虚线是一个负试验电荷在这个电场中运动的轨迹。如果电荷是从图中a处运动到b处，则以下判断中正确的是[]A．电荷从a到b，运动的加速度变小B．电荷在b处的电势能大C．b处的电势高D．电荷在b处的速度小3.如图1所示，q1和q2为两静止的等量异号电荷，MN是电荷连线的中垂线。一带电粒子在电场力作用下运动到MN上一点P时的速度为v0，方向指向两电荷连线的中点O。经很短的时间，粒子速度为v，则有[]A．v＜v0B．v=v0C．v＞v0D．无法确定4.图中A．B、C三点都在匀强电场中，已知AC⊥BC，∠ABC=60°，BC=20cm．把一个电量q=10－5C的正电荷从A移到B，电场力做功为零；从B移到C，电场力做功为－1.73×10－3J，则该匀强电场的场强大小和方向是[]A．865V／m，垂直AC向左B．865V／m，垂直AC向右C．1000V／m，垂直AB斜向上D．1000V／m，垂直AB斜向下6.一个10-5C的电荷从电场外移到电场内一点A，外力克服电场力做功0.006J，则A点电势为多少？如果此电荷从电场外移到电场内另一点B时，电场力做功是0.002J，则AB两点间电势差UAB为多少？如果有另一个电量是0.2C的负电荷从A移到B，则电场力做正功还是负功，大小是多少？
