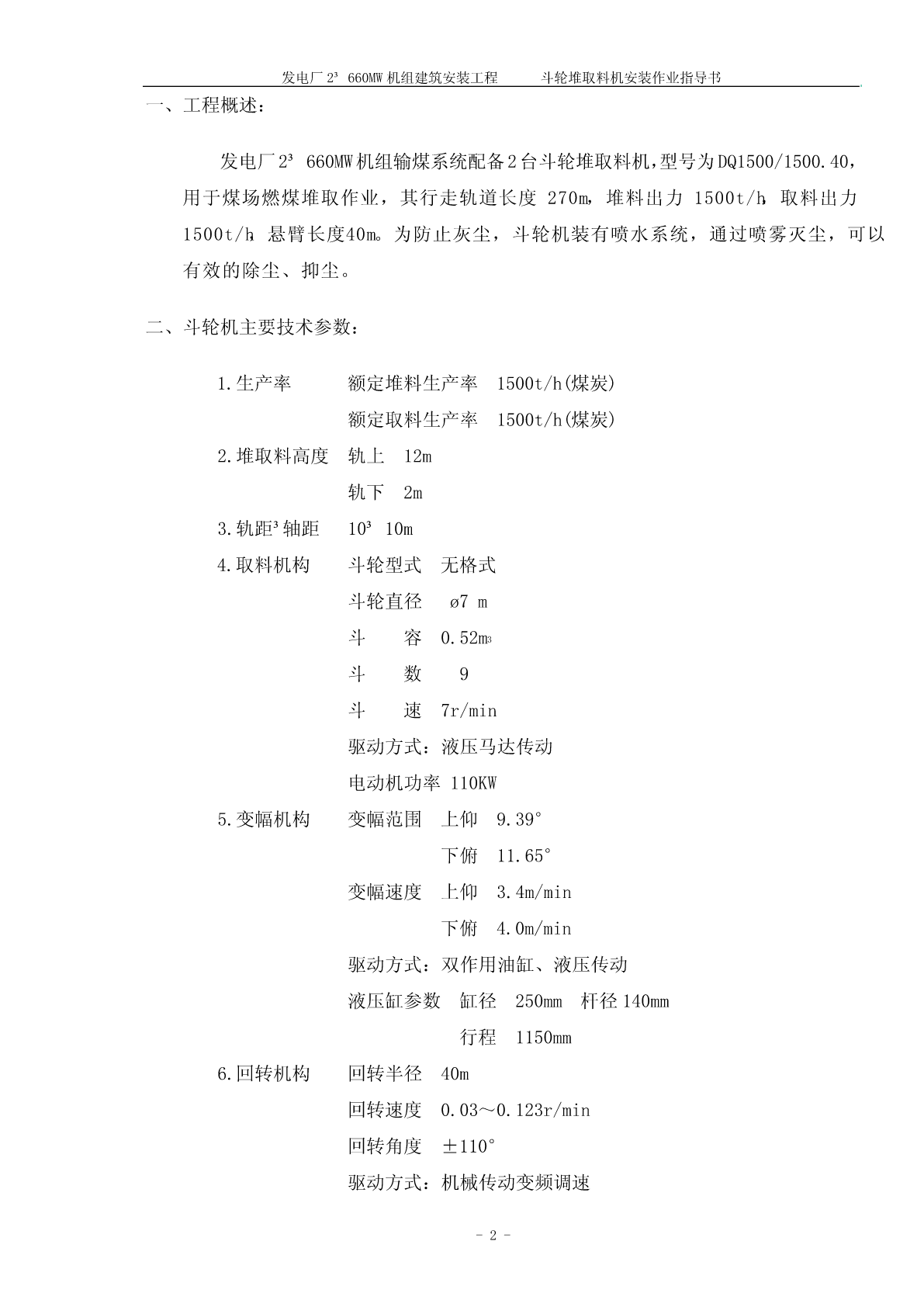

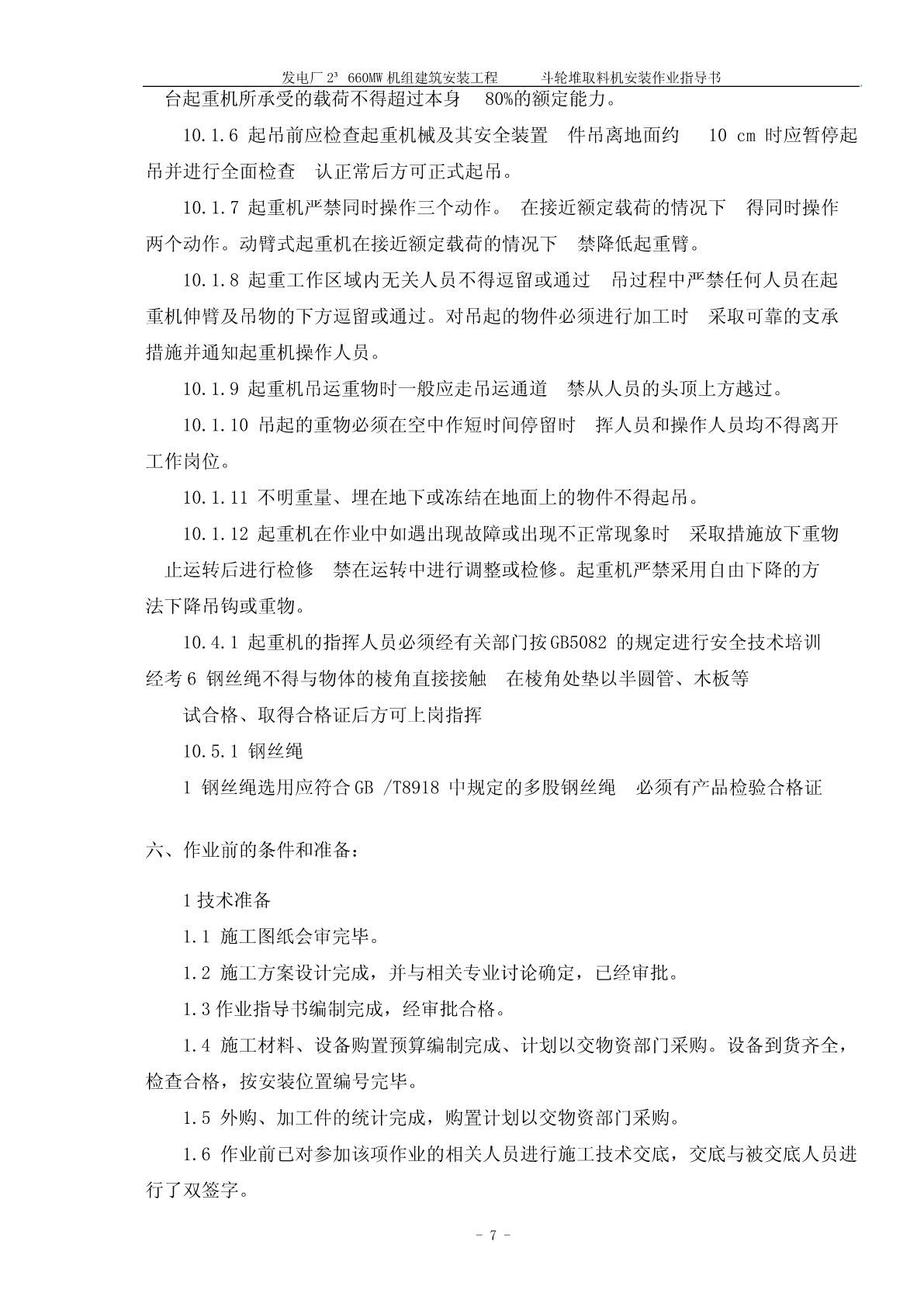

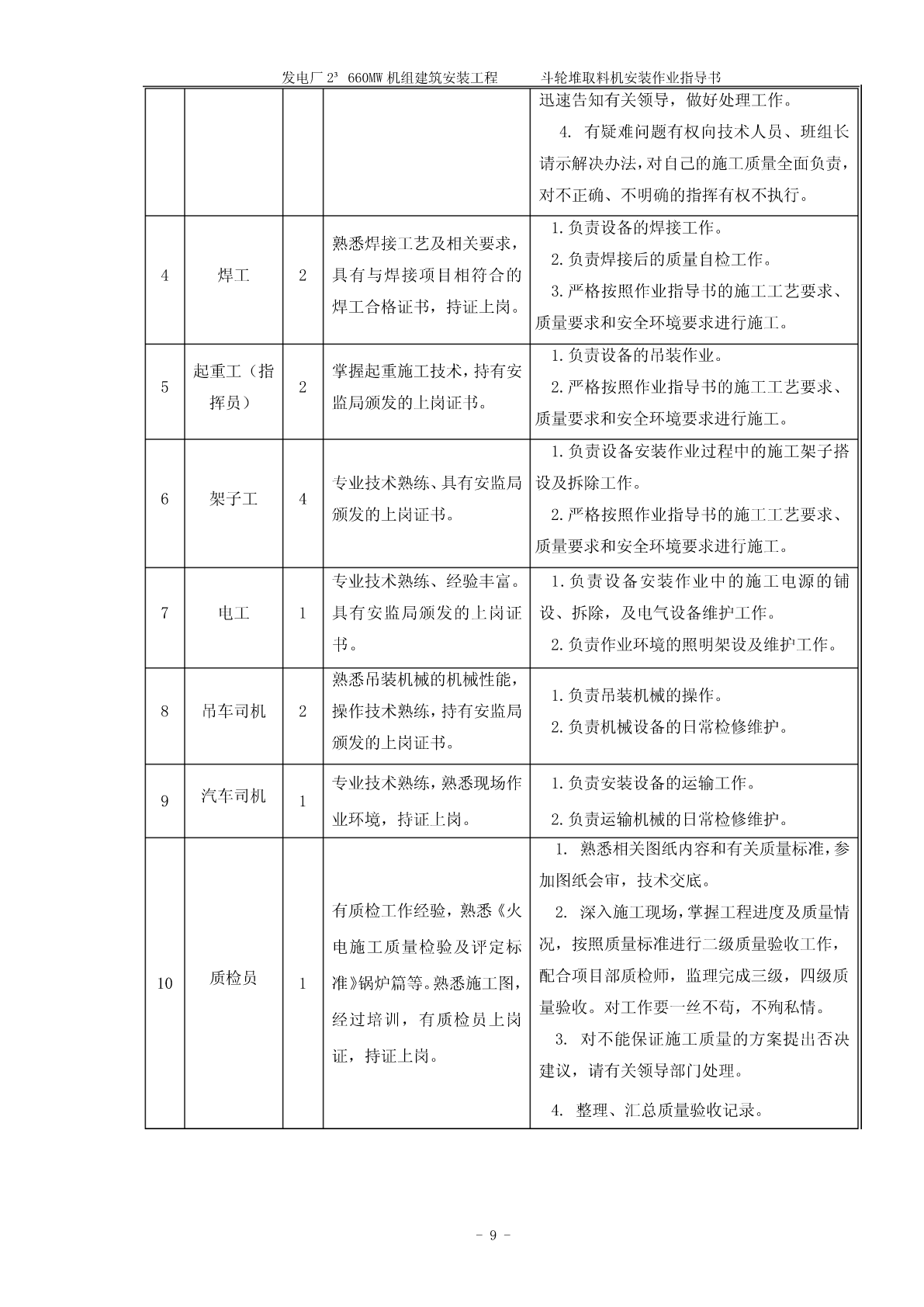

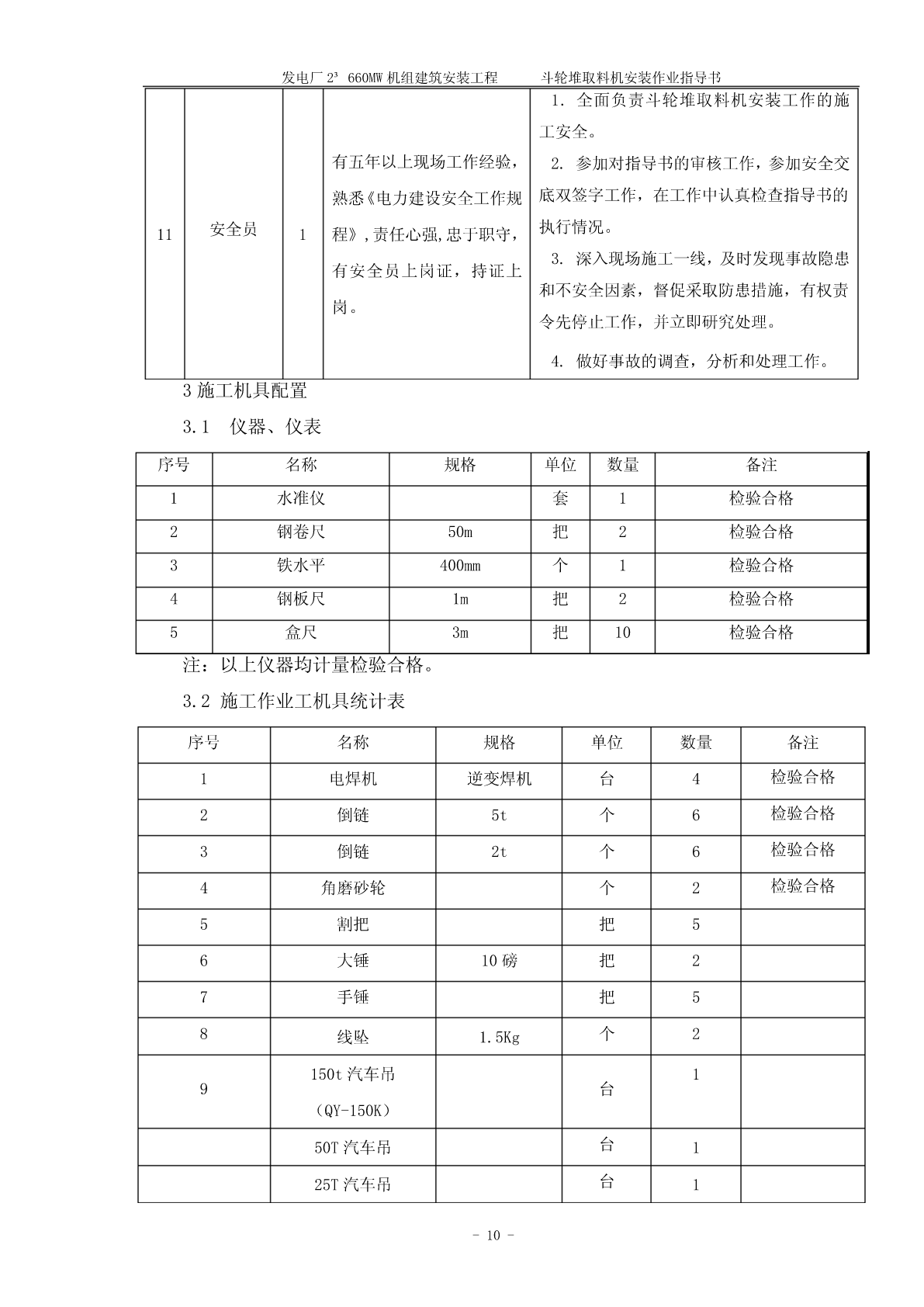

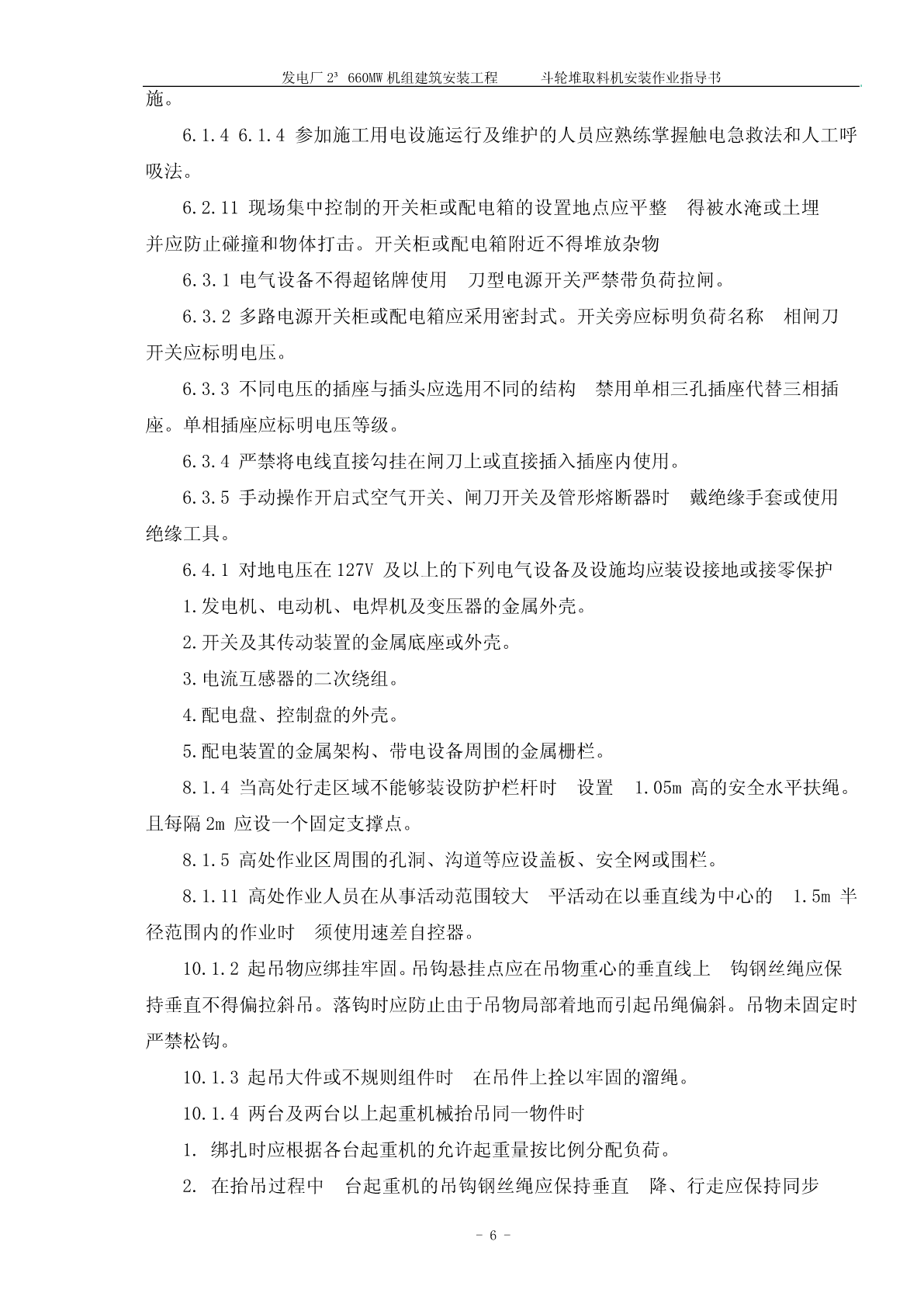

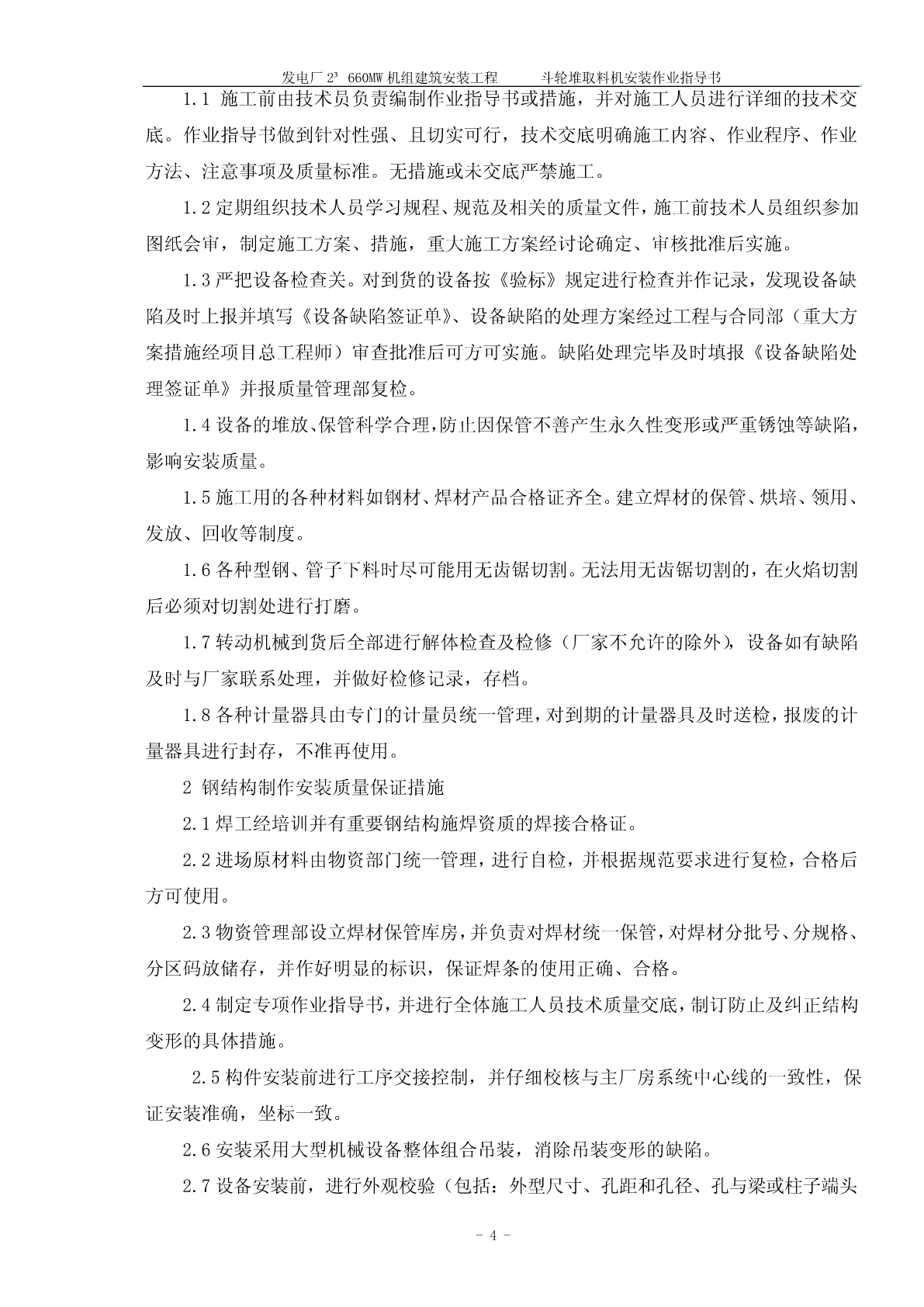

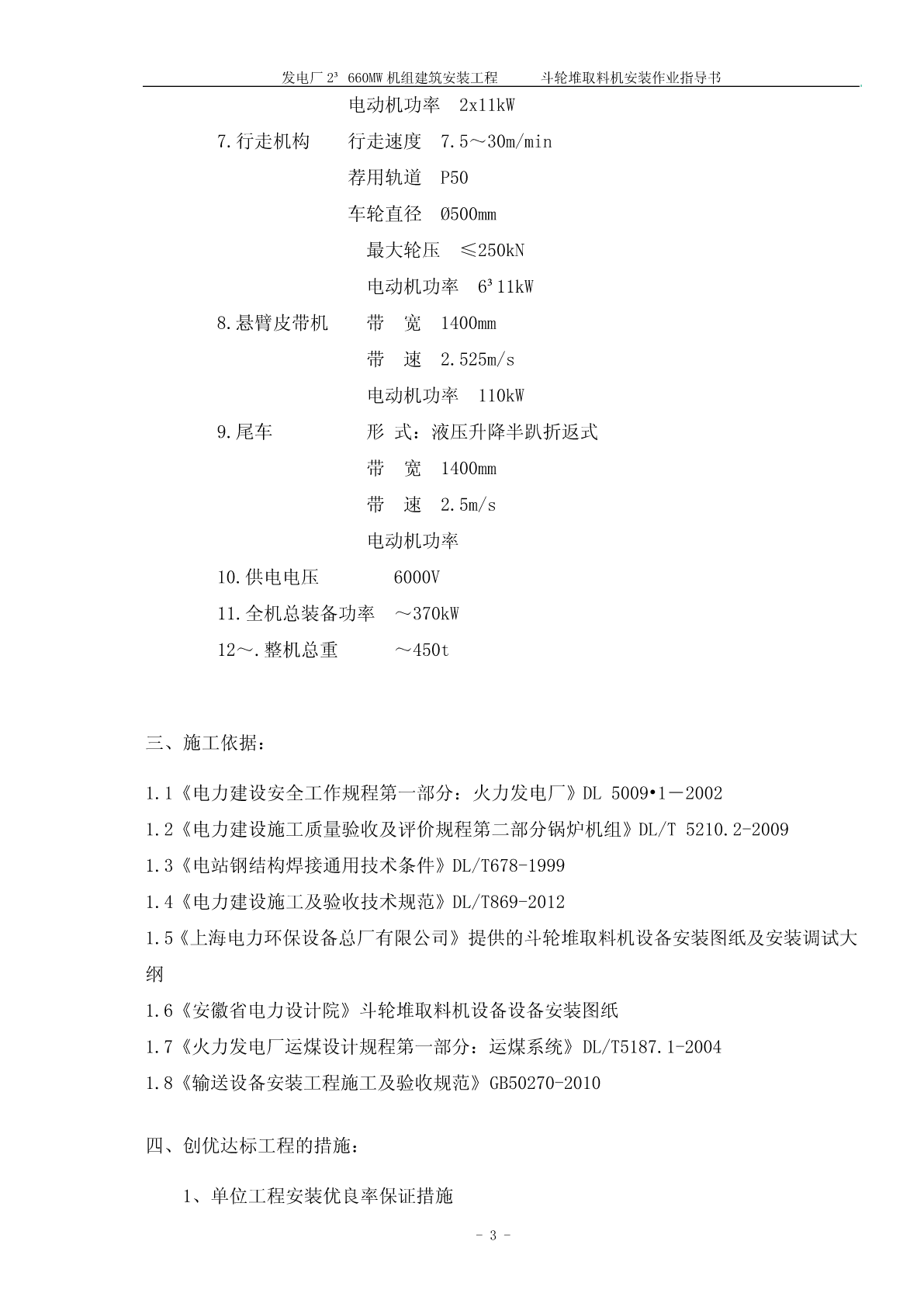

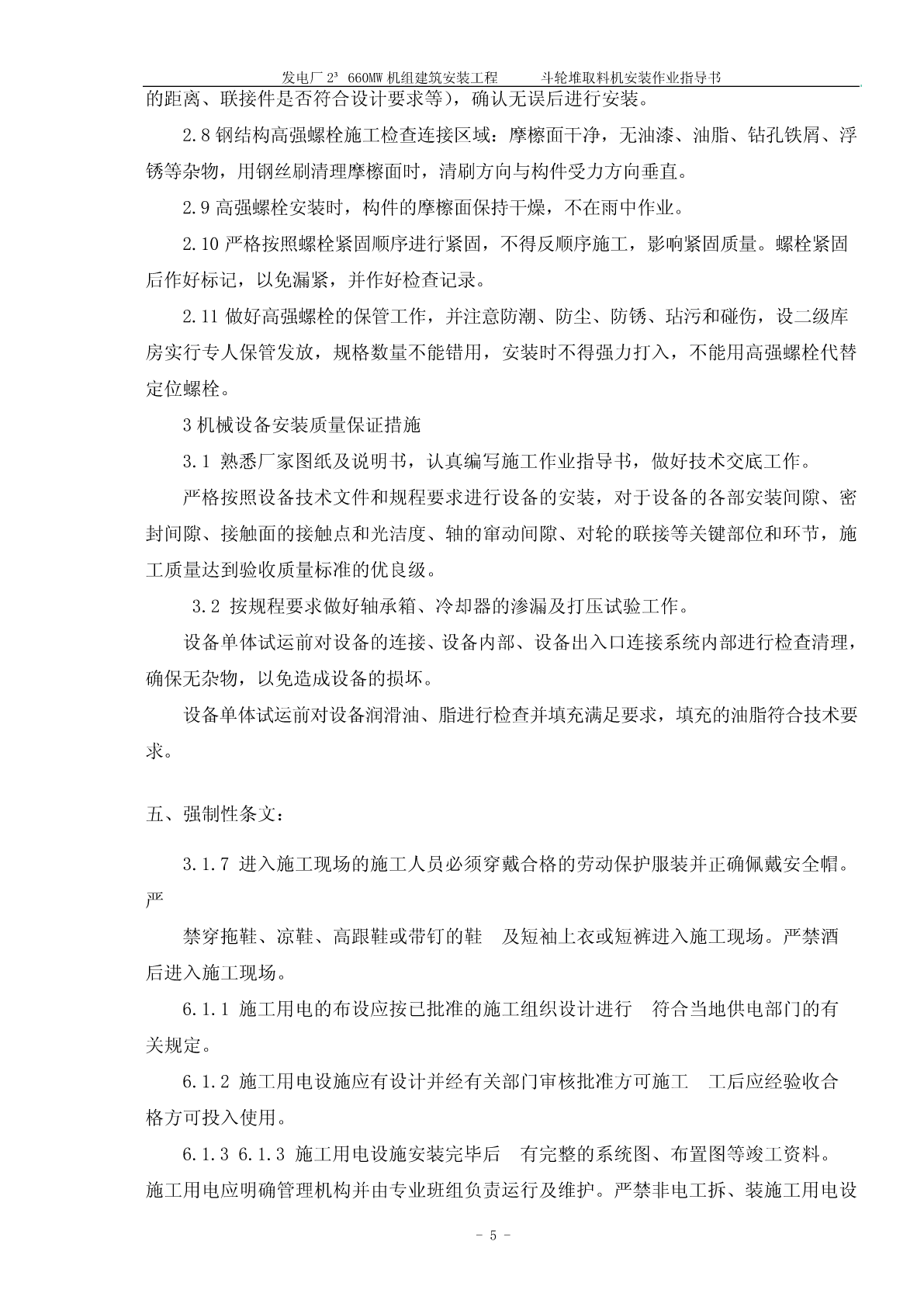

发电厂2³660MW机组建筑安装工程斗轮堆取料机安装作业指导书目录一、工程概述：............................................2二、斗轮机主要技术参数：..................................2三、施工依据：............................................3四、创优达标工程的措施：..................................3五、强制性条文：..........................................5六、作业前的条件和准备：..................................7七、施工前的安全要求及现场安全措施：.....................11八、安装方法：...........................................17九、施工注意事项：.......................................30-1-发电厂2³660MW机组建筑安装工程斗轮堆取料机安装作业指导书一、工程概述：发电厂2³660MW机组输煤系统配备2台斗轮堆取料机，型号为DQ1500/1500.40，用于煤场燃煤堆取作业，其行走轨道长度270m，堆料出力1500t/h，取料出力1500t/h，悬臂长度40m。为防止灰尘，斗轮机装有喷水系统，通过喷雾灭尘，可以有效的除尘、抑尘。二、斗轮机主要技术参数：1.生产率额定堆料生产率1500t/h(煤炭)额定取料生产率1500t/h(煤炭)2.堆取料高度轨上12m轨下2m3.轨距³轴距10³10m4.取料机构斗轮型式无格式斗轮直径ø7m斗容0.52m3斗数9斗速7r/min驱动方式：液压马达传动电动机功率110KW5.变幅机构变幅范围上仰9.39°下俯11.65°变幅速度上仰3.4m/min下俯4.0m/min驱动方式：双作用油缸、液压传动液压缸参数缸径250mm杆径140mm行程1150mm6.回转机构回转半径40m回转速度0.03～0.123r/min回转角度±110°驱动方式：机械传动变频调速-2-发电厂2³660MW机组建筑安装工程斗轮堆取料机安装作业指导书电动机功率2x11kW7.行走机构行走速度7.5～30m/min荐用轨道P50车轮直径Ø500mm最大轮压≤250kN电动机功率6³11kW8.悬臂皮带机带宽1400mm带速2.525m/s电动机功率110kW9.尾车形式：液压升降半趴折返式带宽1400mm带速2.5m/s电动机功率10.供电电压6000V11.全机总装备功率～370kW12～.整机总重～450t三、施工依据：1.1《电力建设安全工作规程第一部分：火力发电厂》DL5009•1－20021.2《电力建设施工质量验收及评价规程第二部分锅炉机组》DL/T5210.2-20091.3《电站钢结构焊接通用技术条件》DL/T678-19991.4《电力建设施工及验收技术规范》DL/T869-20121.5《上海电力环保设备总厂有限公司》提供的斗轮堆取料机设备安装图纸及安装调试大纲1.6《安徽省电力设计院》斗轮堆取料机设备设备安装图纸1.7《火力发电厂运煤设计规程第一部分：运煤系统》DL/T5187.1-20041.8《输送设备安装工程施工及验收规范》GB50270-2010四、创优达标工程的措施：1、单位工程安装优良率保证措施-3-发电厂2³660MW机组建筑安装工程斗轮堆取料机安装作业指导书1.1施工前由技术员负责编制作业指导书或措施，并对施工人员进行详细的技术交底。作业指导书做到针对性强、且切实可行，技术交底明确施工内容、作业程序、作业方法、注意事项及质量标准。无措施或未交底严禁施工。1.2定期组织技术人员学习规程、规范及相关的质量文件，施工前技术人员组织参加图纸会审，制定施工方案、措施，重大施工方案经讨论确定、审核批准后实施。1.3严把设备检查关。对到货的设备按《验标》规定进行检查并作记录，发现设备缺陷及时上报并填写《设备缺陷签证单》、设备缺陷的处理方案经过工程与合同部（重大方案措施经项目总工程师）审查批准后可方可实施。缺陷处理完毕及时填报《设备缺陷处理签证单》并报质量管理部复检。1.4设备的堆放、保管科学合理，防止因保管不善产生永久性变形或严重锈蚀等缺陷，影响安装质量。1.5施工用的各种材料如钢
