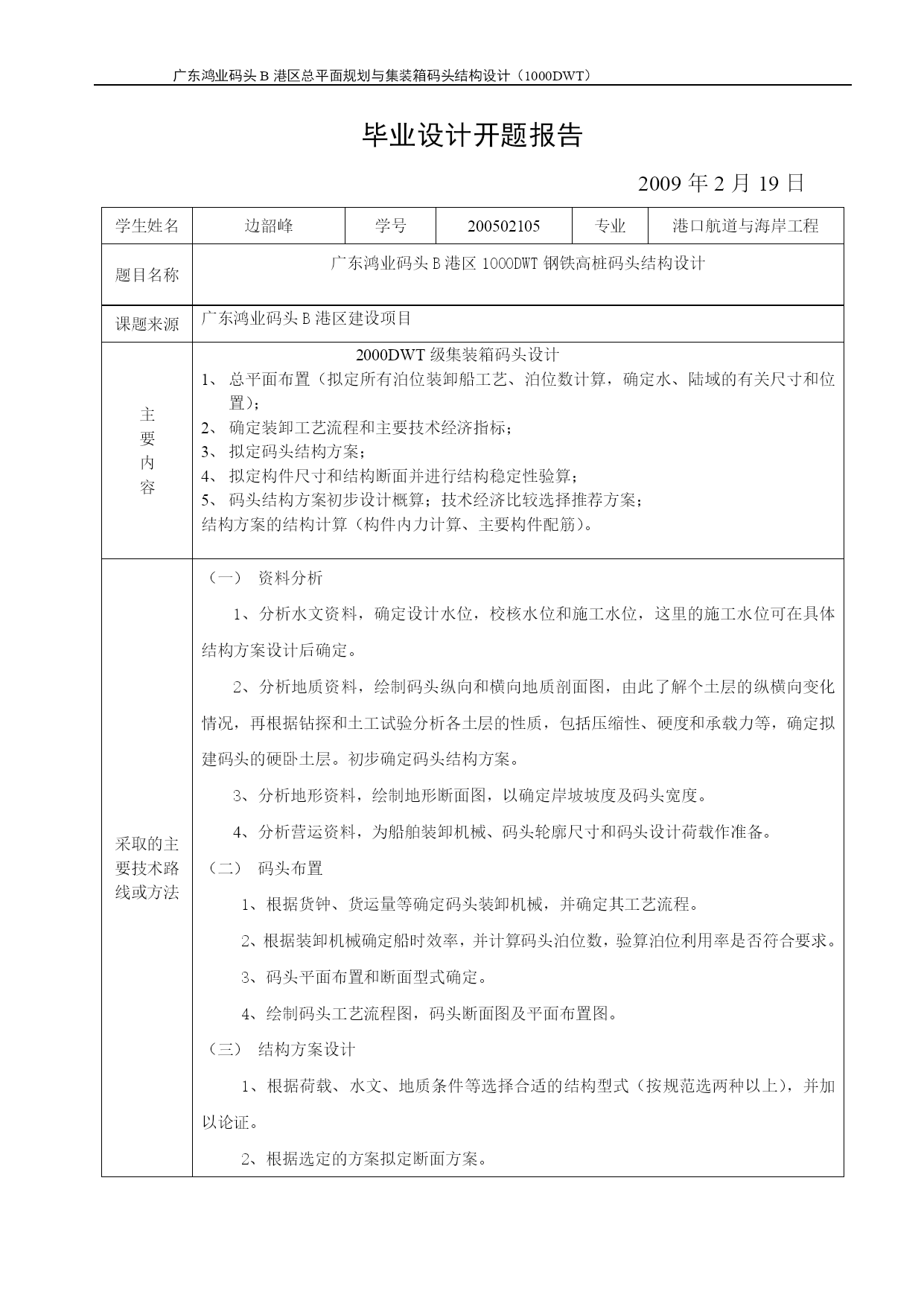

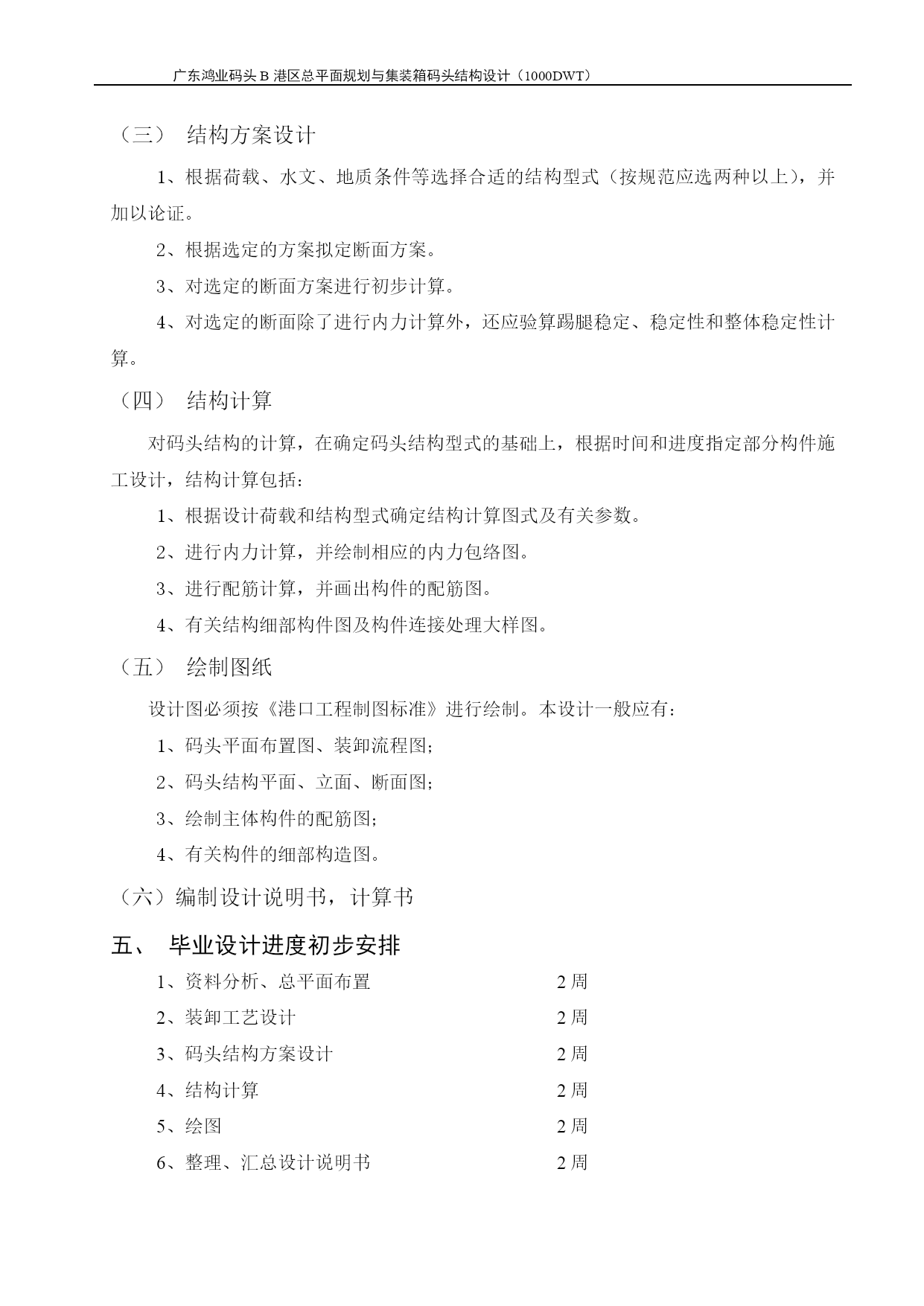

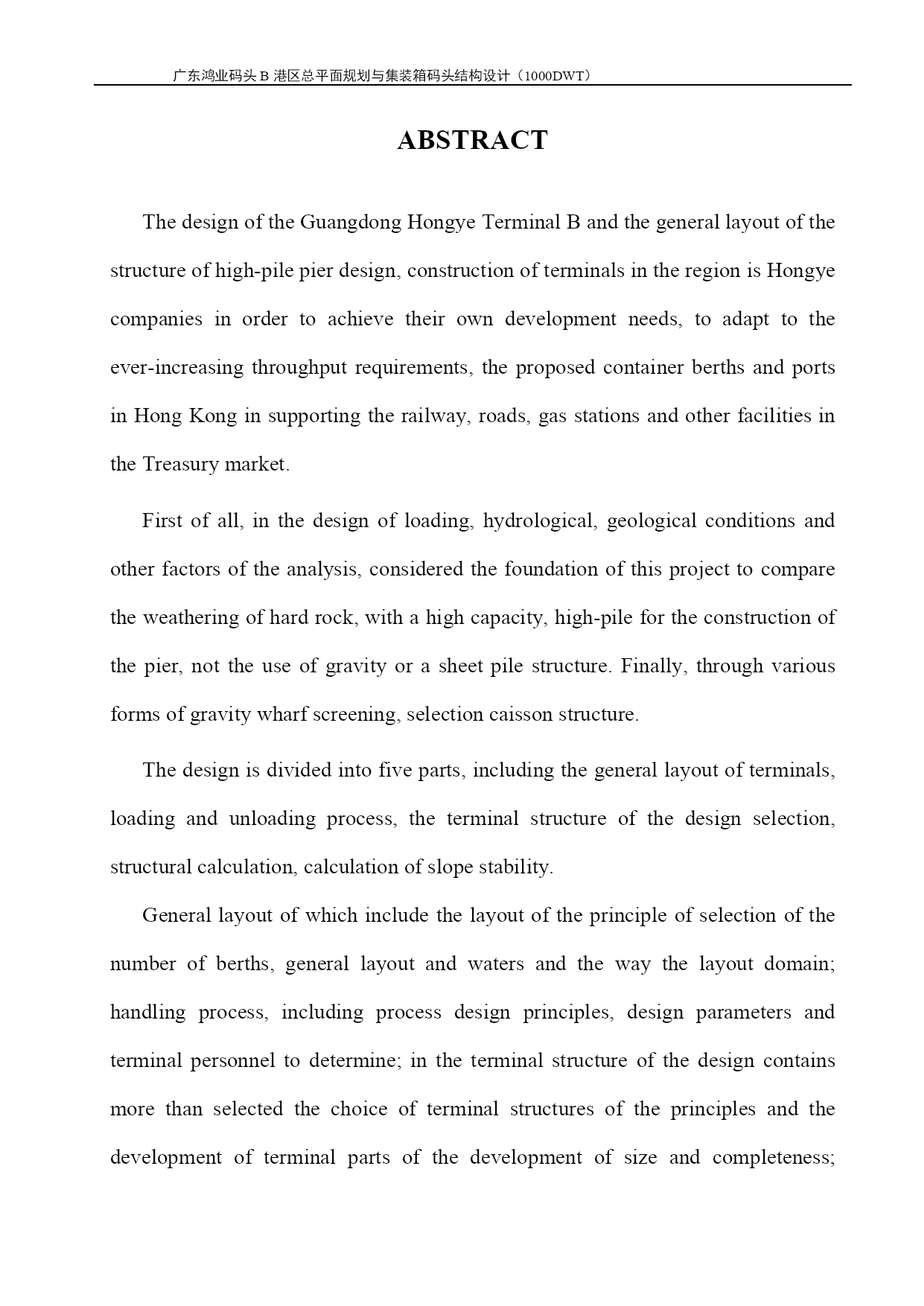

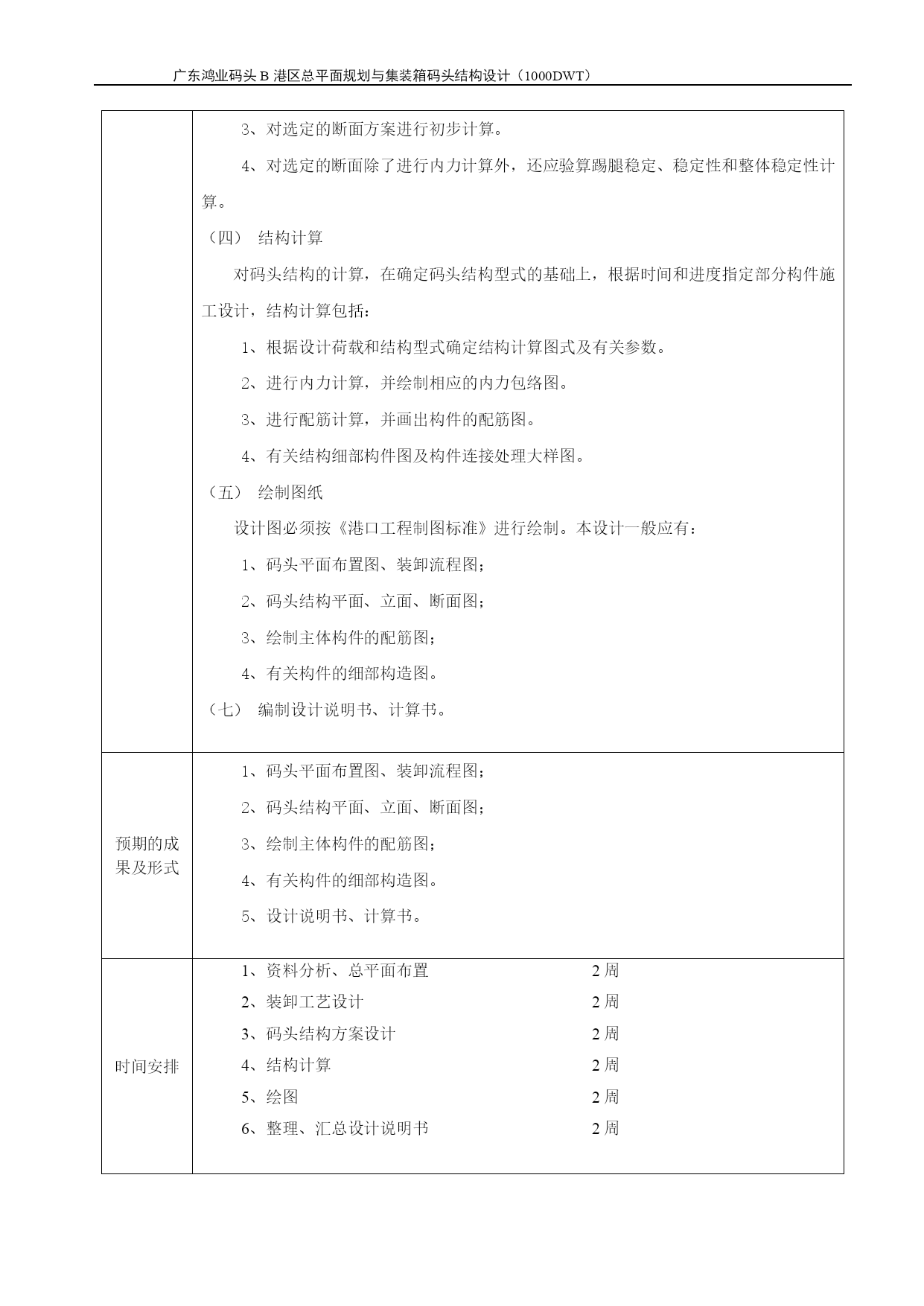

广东鸿业码头B港区总平面规划与集装箱码头结构设计（1000DWT）毕业设计任务书一、毕业设计的目的通过对广东鸿业码头B港区总平面布置与高桩码头结构设计，了解码头规划布置与码头结构设计基本程序，掌握重力式码头与高桩码头结构计算方法，熟悉码头细部构造设计内容与处理方法。通过绘制毕业设计图纸，与整理撰写毕业设计说明书，熟练掌握采用CAD绘制工程设计图纸的方法，熟悉工程设计说明书基本内容与撰写方法。二、主要设计内容及基本要求（一）主要设计内容随着珠三角地区经济的快速发展，珠三角地区货物运输量急增。小虎岛位于珠三角地区的中心地带，在该地区进行货物中转、仓储有着比较好的区位优势，也是适应珠三角地区发展的大趋势。在该地区建设码头是适应当地集疏运，促进经济发展的需要。但该地还没有规模比较大的专业中转码头。在该地区的建设码头是鸿业公司为实现自身发展的需要。为适应不断增加的吞吐量要求，拟建集装箱专用泊位及港口配套的进港铁路、道路、库场、加油站等设施。本次毕业设计包括B港区总平面布置、装卸工艺、码头水工建筑物方案和结构等进行设计。具体是：1、港区总平面布置总平面布置原则、泊位数的计算、总平面布置、港口水域布置及码头、港口陆域布置2、装卸工艺工艺设计原则、设计参数、装卸工艺流程设计、码头人员确定、主要技术经济指标3、码头结构方案设计码头结构型式的选择原则、设计依据、码头结构选型的论证、荷载的确定、宽桩台高桩码头建筑物结构布置及尺寸拟定、验算宽桩台高桩码头建筑物结构尺寸、结构方案比选4、结构计算、面板计算、纵梁计算、横向排架计算5、配筋计算面板配筋计算、轨道梁配筋计算、深受弯构件的正常使用极限状态（二）基本要求1、提交一份外文文献的中译文2、码头总平面布置3、装卸工艺流程设计及主要技术经济指标4、码头结构形式的选择，方案比选5、码头作用荷载的确定，断面尺寸的确定6、结构稳定性验算，构件计算7、计算机、手工绘图三、重点研究内容本次毕业设计的重点研究内容是：码头规划布置与码头结构设计基本程序、重力式码头与高桩码头结构方案设计与结构计算方法、码头细部构造设计内容与地基处理方法等。四、主要技术路线了解规划任务、分析原始资料，并在规定时间内写出开题报告。在此基础上，根据设计任务依次进行资料整理与分析、码头布置、结构方案设计、结构计算和绘制图纸，编制设计说明书等项内容。主要技术路线如下：（一）资料分析首先熟悉设计资料，分析其特点，了解各项资料的来源、用途和码头设计的关系，在此基础上，确定码头设计的有关数据。具体为：1、分析水文资料，确定设计水位，校核水位和施工水位，这里的施工水位可在具体结构方案设计后确定。2、分析地质资料，绘制码头纵向和横向地质剖面图，由此了解个土层的纵横向变化情况，再根据钻探和土工试验分析各土层的性质，包括压缩性、硬度和承载力等，确定拟建码头的硬卧土层。初步确定码头结构方案。3、分析地形资料，绘制地形断面图，以确定岸坡坡度及码头宽度。4、分析营运资料，为船舶装卸机械、码头轮廓尺寸和码头设计荷载作准备。（二）码头布置1、根据货钟、货运量等确定码头装卸机械，并确定其工艺流程。2、根据装卸机械确定船时效率，并计算码头泊位数，验算泊位利用率是否符合要求。3、码头平面布置和断面型式确定。4、绘制码头工艺流程图，码头断面图及平面布置图。（三）结构方案设计1、根据荷载、水文、地质条件等选择合适的结构型式（按规范应选两种以上），并加以论证。2、根据选定的方案拟定断面方案。3、对选定的断面方案进行初步计算。4、对选定的断面除了进行内力计算外，还应验算踢腿稳定、稳定性和整体稳定性计算。（四）结构计算对码头结构的计算，在确定码头结构型式的基础上，根据时间和进度指定部分构件施工设计，结构计算包括：1、根据设计荷载和结构型式确定结构计算图式及有关参数。2、进行内力计算，并绘制相应的内力包络图。3、进行配筋计算，并画出构件的配筋图。4、有关结构细部构件图及构件连接处理大样图。（五）绘制图纸设计图必须按《港口工程制图标准》进行绘制。本设计一般应有：1、码头平面布置图、装卸流程图；2、码头结构平面、立面、断面图；3、绘制主体构件的配筋图；4、有关构件的细部构造图。（六）编制设计说明书，计算书五、毕业设计进度初步安排1、资料分析、总平面布置2周2、装卸工艺设计2周3、码头结构方案设计2周4、结构计算2周5、绘图2周6、整理、汇总设计说明书2周六、补充说明由于本次毕业设计内容多，工作量大，同时受毕业设计时间的限制，因此，在保证每位同学设计工作量饱满的前提下，将设计任务进行了相应分配。设计任务经分配后，每位同学的设计任务以副标题的形式反映其侧重部分
