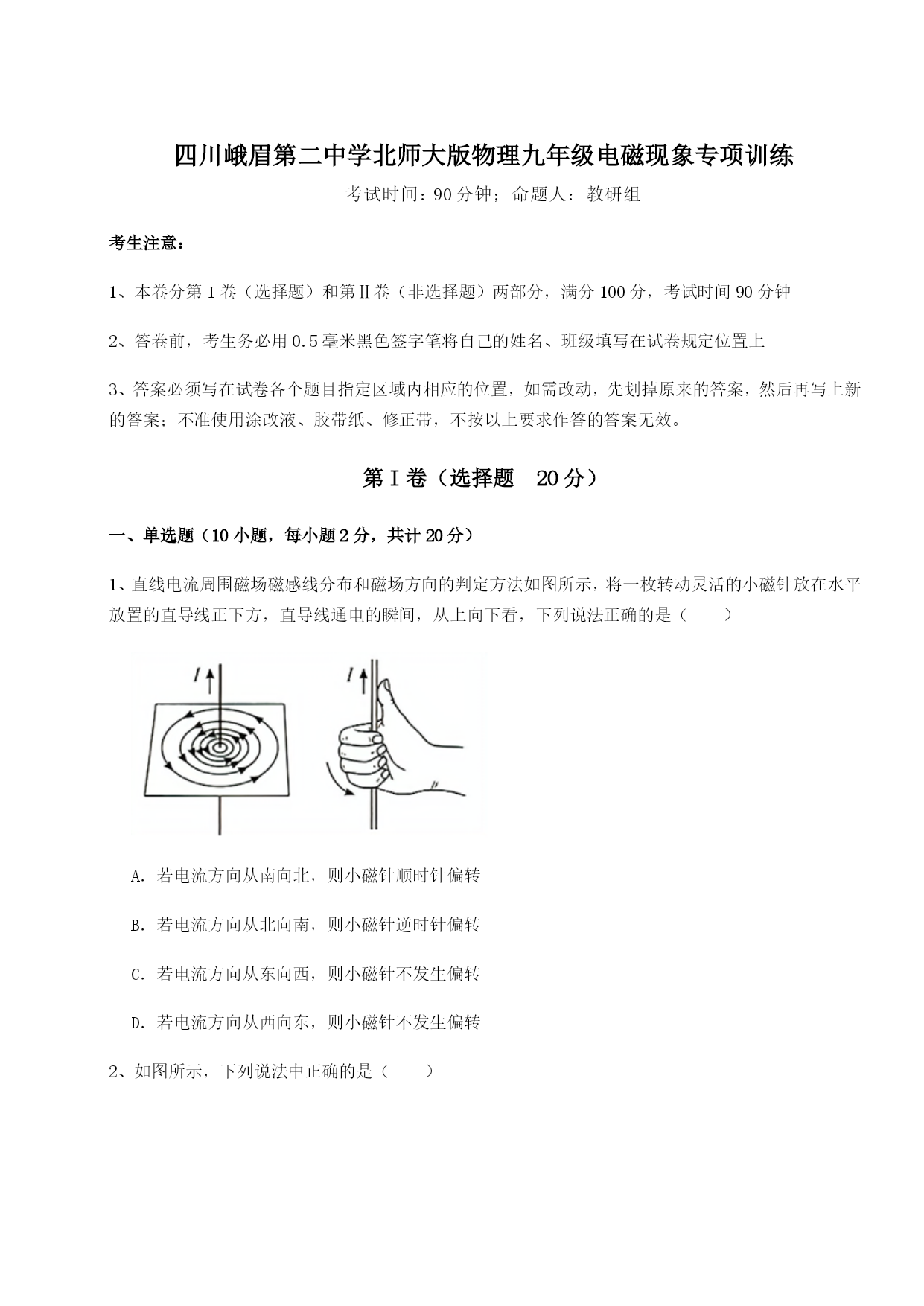

四川峨眉第二中学北师大版物理九年级电磁现象专项训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、直线电流周围磁场磁感线分布和磁场方向的判定方法如图所示，将一枚转动灵活的小磁针放在水平放置的直导线正下方，直导线通电的瞬间，从上向下看，下列说法正确的是（）A．若电流方向从南向北，则小磁针顺时针偏转B．若电流方向从北向南，则小磁针逆时针偏转C．若电流方向从东向西，则小磁针不发生偏转D．若电流方向从西向东，则小磁针不发生偏转2、如图所示，下列说法中正确的是（）A．由图甲可知∶低功率用电器使用两孔插座而大功率的使用三孔插座供电B．由图乙可知∶通电导体在磁场中受力的作用C．由图丙可知∶动圈式扬声器利用了该原理D．由图丁可知∶只要导体在磁场中运动，闭合电路中就会产生电流3、很多动物为了适应自身生存的环境，进化出了符合一定物理规律的身体部位，从物理学的角度给出的解释中错误的是（）A．骆驼的脚很大，可以减小压强，从而使其在沙漠中自如行走B．大部分鱼类体内有鳔，通过鳔的调节作用改变自身重力来实现下沉和上浮C．鸽子的上喙能感知地磁场的变化，从而确定位置的D．雄鹰翅膀有时不用抖动也能翱翔天空，是应用了流体压强与流速关系的原理4、如图所示，线圈从a位置开始顺时针转动至c，分析并判断下列说法正确的是（）A．图a中，线圈所受的两个力F1、F2是一对平衡力B．线圈转动至位置b，此时杆ab的受力方向是水平向右C．线圈继续转动至位置c，却无法继续转动，只能改变线圈中的电流方向，才能使线圈持续转动D．a、b、c均体现了“电磁感应现象”5、如图是探究“电磁感应现象”的实验装置。下列操作能使灵敏电流计指针发生偏转的是（）A．断开开关S，磁体、导体ab均保持不动B．闭合开关S，磁体不动，导体ab沿竖直方向上下运动C．闭合开关S，导体ab不动，磁体沿水平方向左右运动D．断开开关S，磁体不动，导体ab沿水平方向左右运动6、线上授课时，教师对着麦克风说话，声音使麦克风内膜片振动，引起磁场中与膜片相连的线圈振动，线圈中就会产生电流。下列装置的工作原理与麦克风相同的是（）A．发电机B．电冰箱C．电视机D．电饭锅7、如图所示，闭合开关S，下列说法正确的是（）A．如果电源的a端是正极，则通电螺线管的左端是N极B．如果电源的a端是正极，则小磁针的B端是S极C．如果滑动变阻器的滑片向右移动，通电螺线管的磁性会增强D．如果滑动变阻器的滑片向左调节，电流表示数会变小8、如图所示，是条形磁体的磁场分布图，下列说法正确的是()A．该条形磁体的左端为N极，右端为S极B．a处的磁场强弱与b处的磁场强弱相同C．置于a点的小磁针，静止时南极指向左侧D．磁感应线是为了研究方便引入的假想曲线9、关于图中四幅图的说法，正确的是（）A．图甲是模拟奥斯特实验的一个场景B．图乙与发电机的原理相同C．图丙可将电能转化为机械能D．图丁说明通电导体在磁场中受到力的作用10、下列装置中是电动机工作原理的是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、用漆包线在笔杆上绕制成一只螺线管，接入如图所示的电路，闭合开关S后，要使螺线管吸引大头针的数量减少，变阻器的滑片P应向端移动（选填“a”或“b”）。此时通电螺线管的上端是极（选填“N”或“S”）。2、如图所示，若使导体ab在磁场中做切割磁感线运动，灵敏电流表指针便发生偏转，这是现象，根据这一-原理制成了机。3、如图所示是探究通电导体在磁场中受力情况的装置。闭合开关，观察到导体ab在导轨上向右运动。若只对调电源正负极接线，闭合开关，导体ab会（选填“静止不动”、“向右运动”或“向左运动”），说明通电导体在磁场中受力的方向与有关。4、根据材料信息及所学知识回答问题：地球本身就是一个巨大的磁体，它的周围空间存在的磁场叫做地磁场。当太阳外层空间的带电粒子以极大的速度辐射（太阳风）至地球附近时，地球周围的地磁场会使太阳风带来的大部分带电粒子改变运动方向（如图所示），保护地球不受辐射的伤害。①如图所示的司南，是我国制成的世界上最早的工具；②地磁N极在地理极附近；③太阳风遇到地磁场为什么会改变运动方向？请你用
