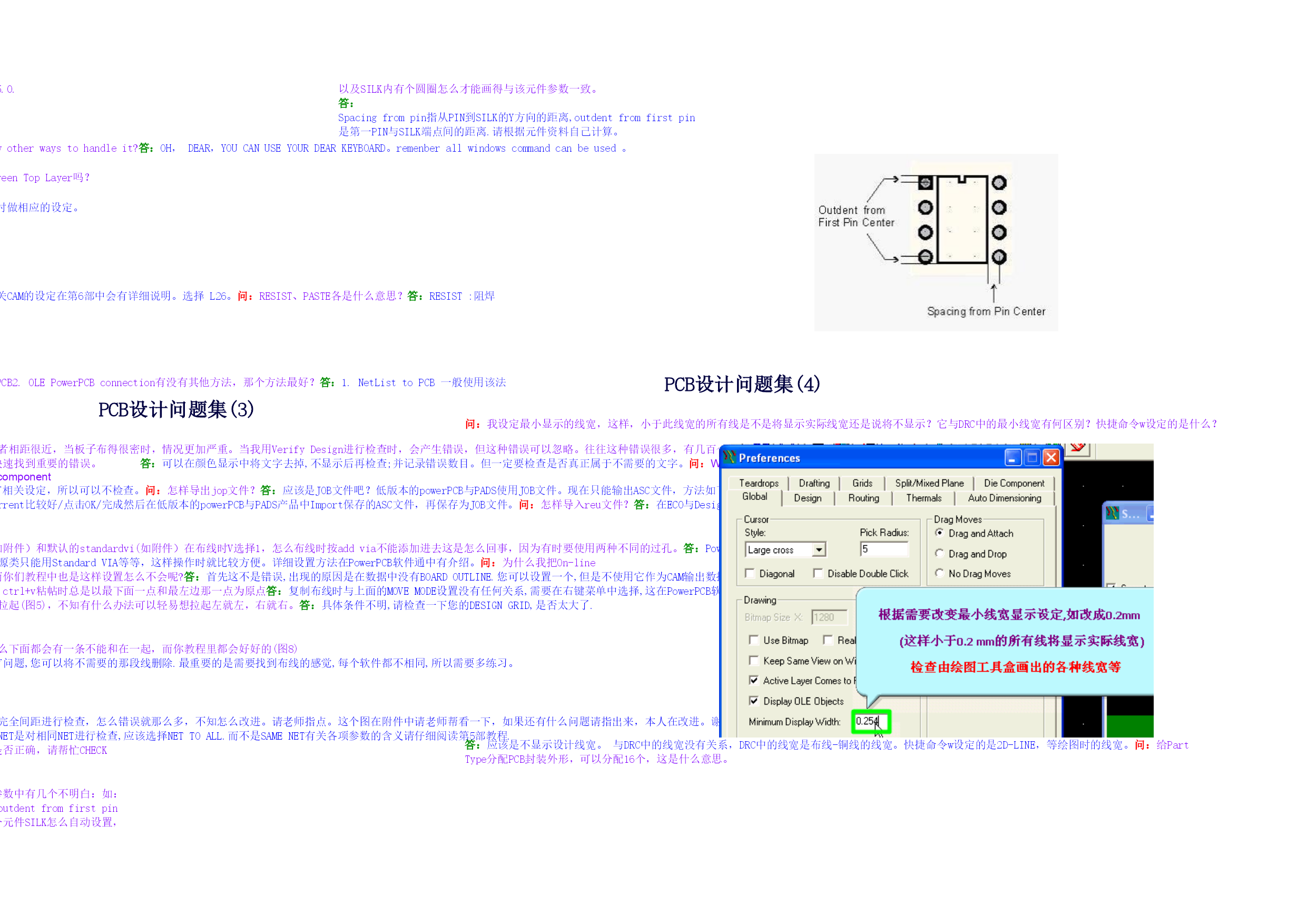

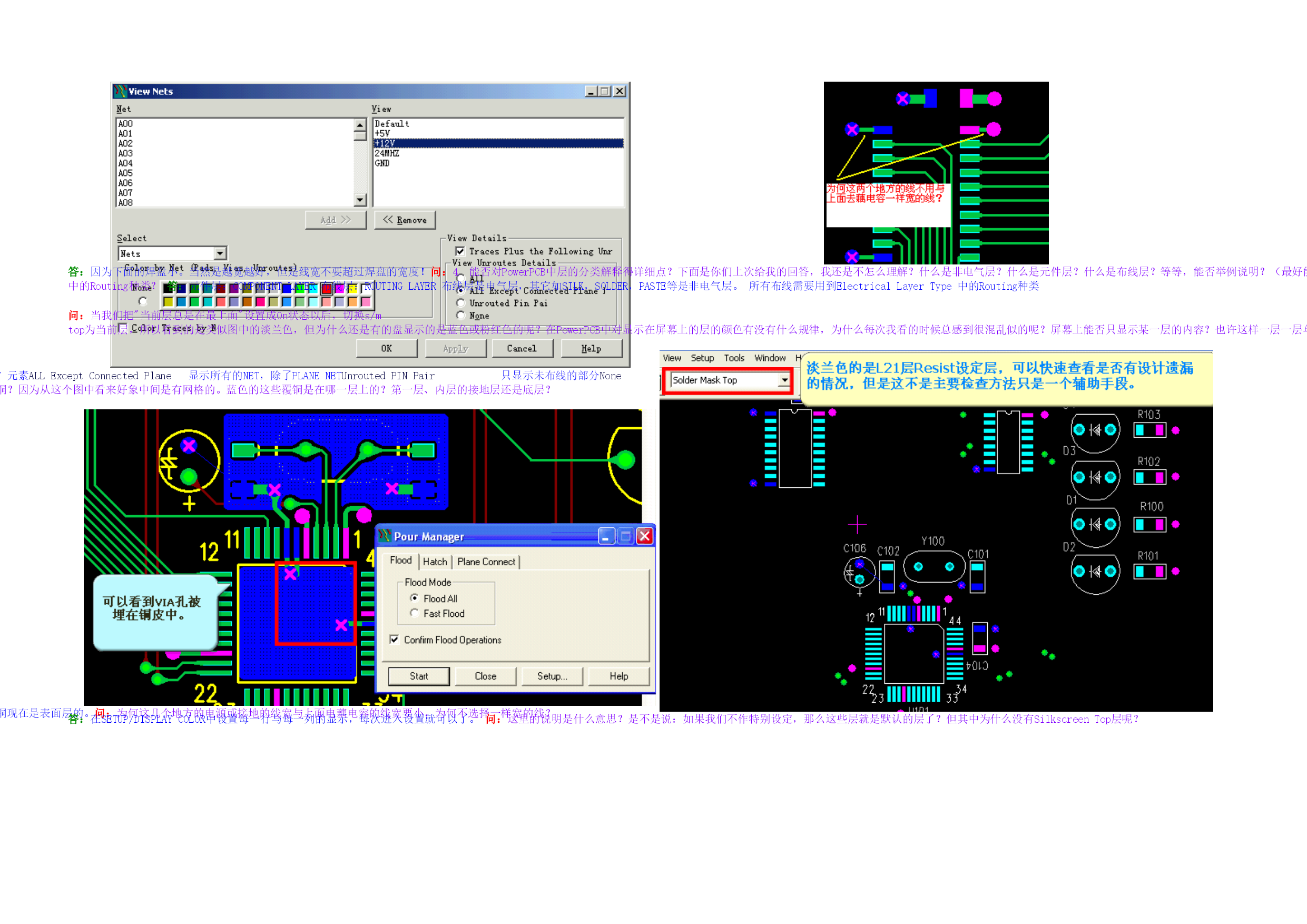

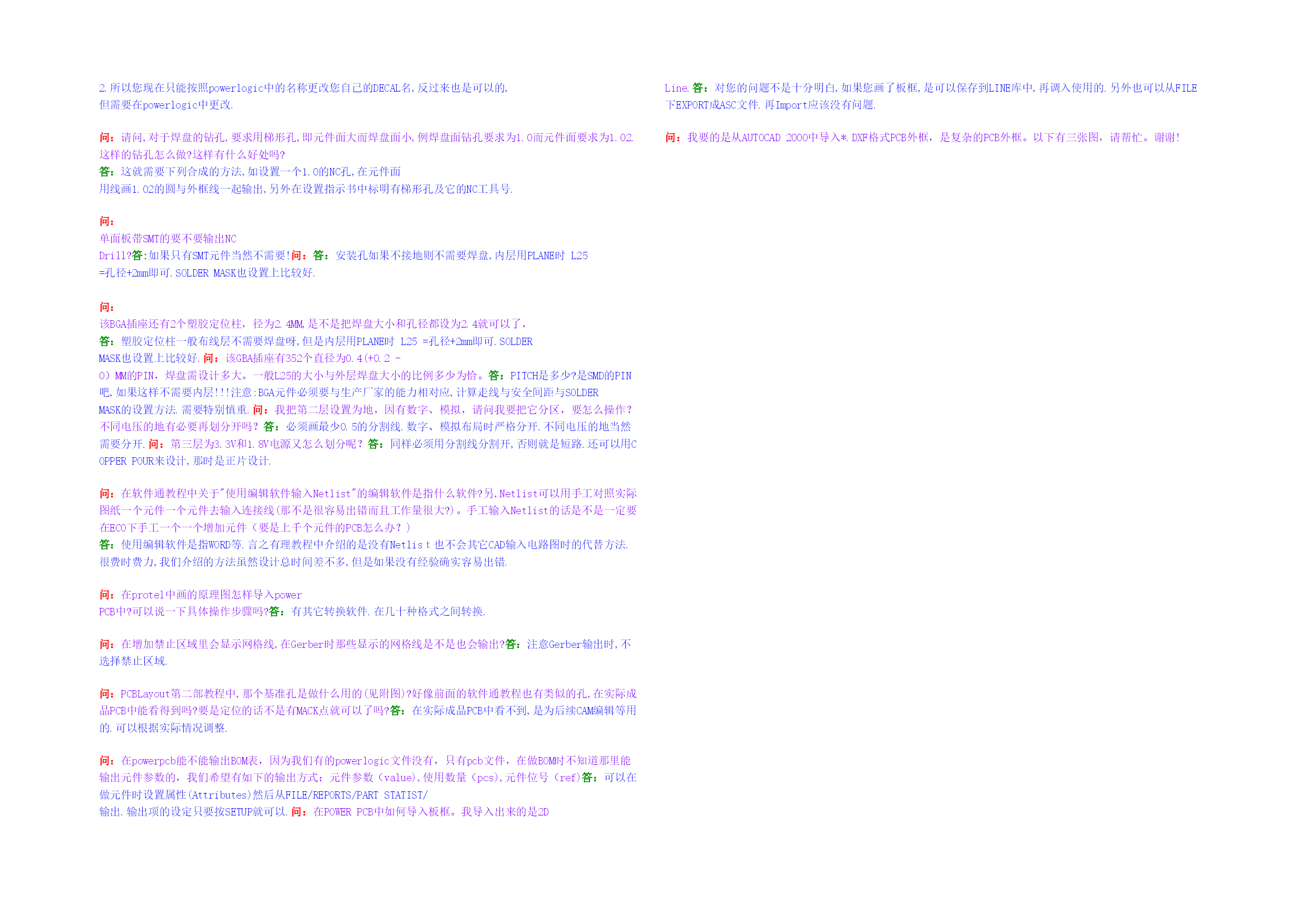

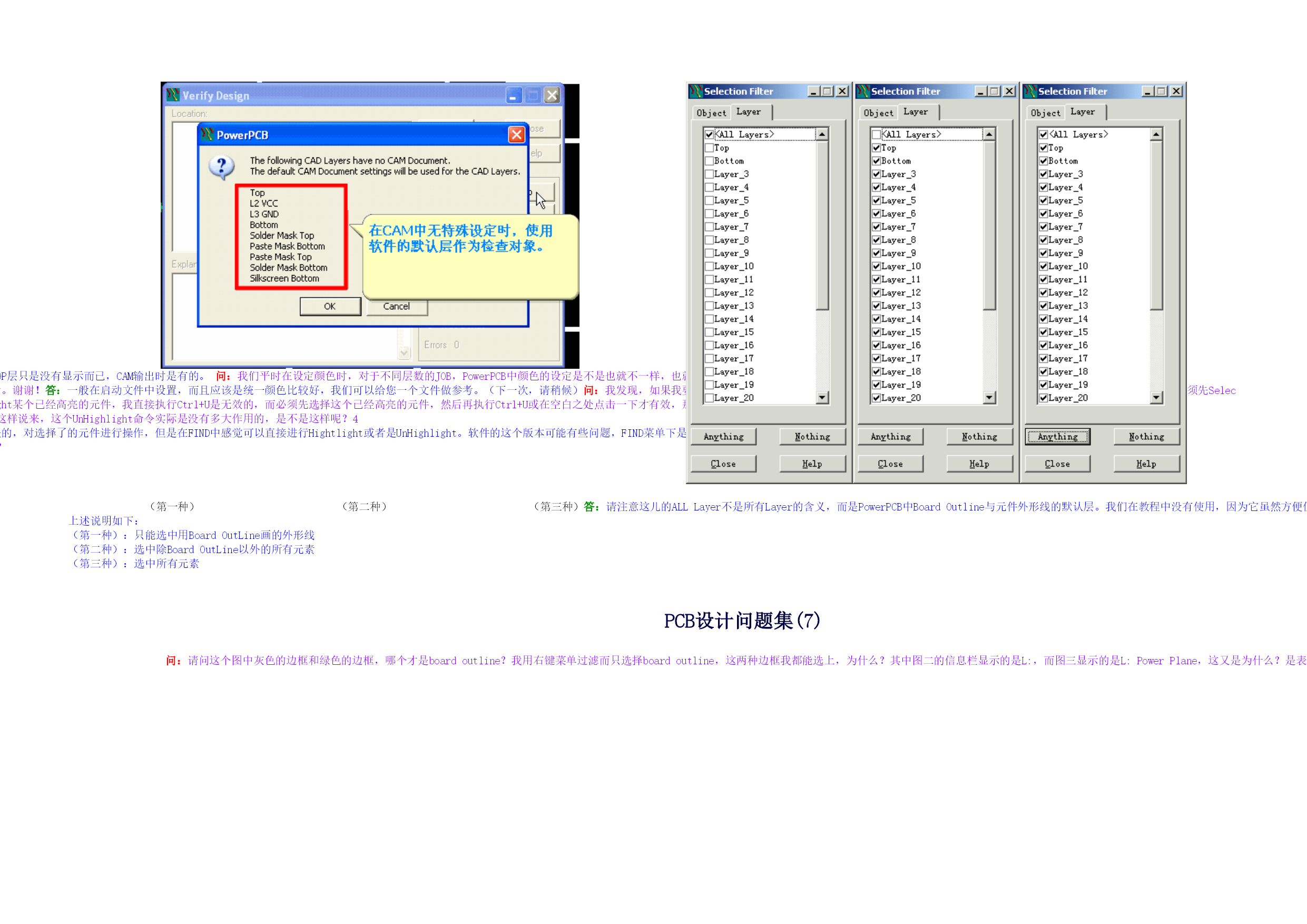

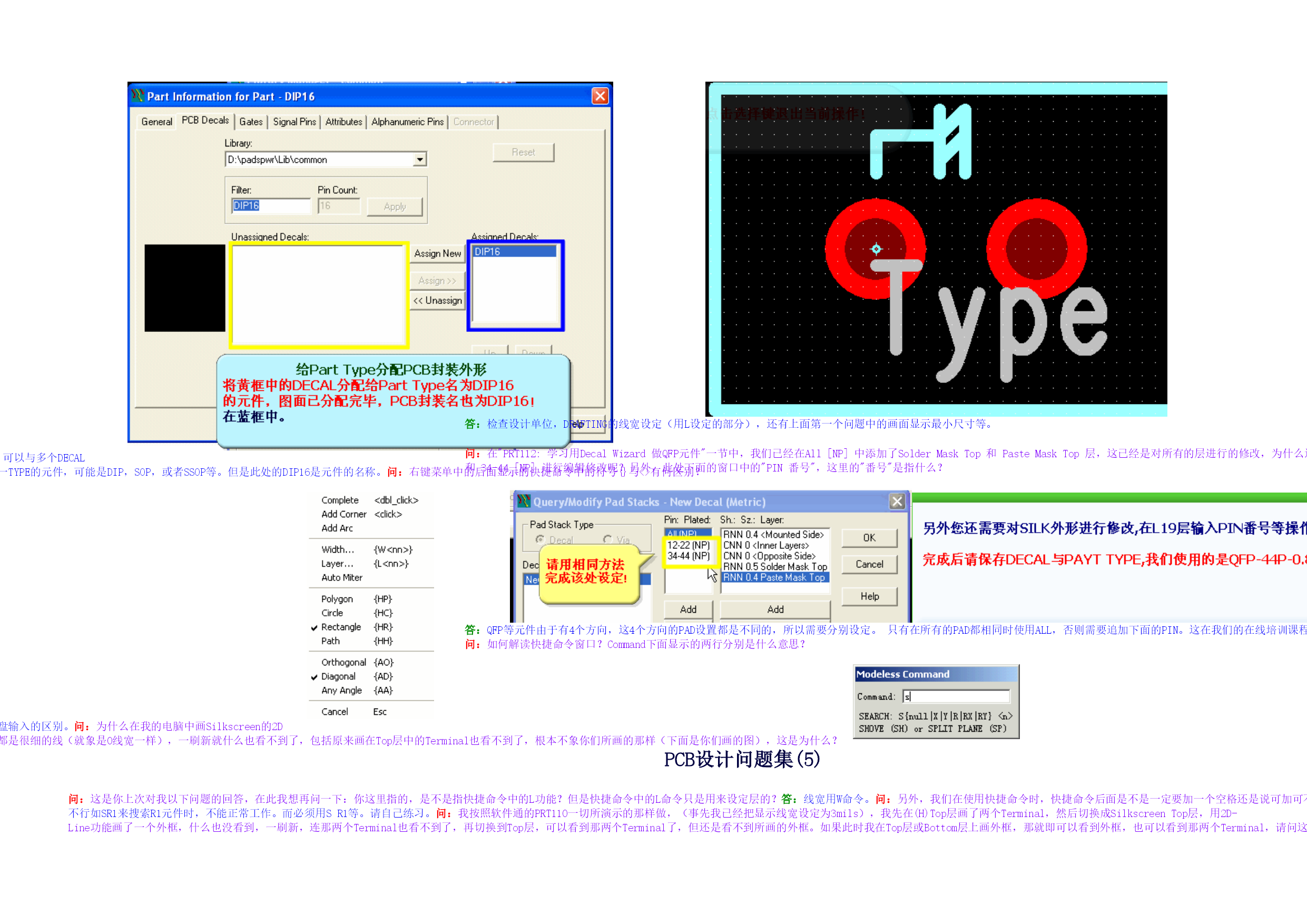

问：感谢贵公司多媒体教程给我带来的帮助！我想请教您一个问题：在设计准备中设置VIA、层、布线规则一节的多媒体中，1.为什么有边界线还要对内层的外形线进行设置？2.Layer_25是什么？为什么此外形线设为Layer_25？3.我在其它地方看到“在做元件的时候焊盘定义里就要加上第25层”，但在贵公司教程中做QFP-44P这个示例时并没有加，这是为什么，加与不加有什么区别？请指教，谢谢！答：有关您的问题回答如下：在我们的多媒体教程1，2部中介绍了PowerPCB的层使用，以及我们推荐的层使用惯例。因为您没有资料，所以简单介绍一下：Layer_25层是内层负片设计时使用，用来做安全焊盘，注意只有DIP元件才需要，QFP等SMD表面帖装元件是不需要的。安全焊盘一般应该设置得比表面的连接盘大，如果您对负片设计不是很清楚，请阅读相关资料。为什么有边界线还要对内层的外形线进行设置？这同样是对负片设计时的一种手段，加宽负片的外形边界线的作用，相当于正片设计时对外形边缘区设置布线禁止区域。问：您好！本人已做了Library:FTL.PT4文件和Netlist:training.asc文件但发现与你们的教程中不同和错误不能输入,请你能否将你们的教程中的Library:FTLPT4文件和Netlist:training.asc发给我做参考学习.谢谢!!答：感谢您的来信，有关您的问题希望您能够找到错误原因，如属于什么类型的错误等，才能真正有所提高。按照您的要求我们将Traing.PCB送给您,您可以将所有元件存储到自己的库中,方法在教程中有介绍。简要说明如下:选中所有元件/在右键菜单中选择SAVETOLIBRARY/然后选择一个库就可以了。有关NETLIST,您可以使用我们的数据与您自己的NETLIST相比较.使用NETLISTCompare命令,还可以输出一Netlist,使用Report功能。请尝试上述方法，如果仍然有问题欢迎来信提问。注：上述所有操作在各相关教程中都有介绍，相信在阅读后续课程时您自己就可以找到答案了。问：。答：通过FILE/REPORT中/进行ASCOUT,在新出现的对话框中,选择POWERPCBNETLIST.就可以输出。同时注意POWERPCB的NETLIST格式如果要想读入到您的设计中需要在最前面增加一行关键字,在第2部教程有介绍.。问：您好！我已看完你们的第一部(元件设计标准/操作规程),觉的很好.在这里有一个问题:在制作元件时,测量元件间距为什么只能准确到小数点后1位(如:2.5)而不能到小数点后2位(如:2.54)请问这在那里设置。答：A：请进入SETUP/Preference/AutoDimensioning，然后从GeneralSettings窗口选择Text在新打开的对话框中将Precision的Linear一栏增加到2位或者是3位，这是小数点后的位数。请试试看，如有问题欢迎随时来信。问：在powerpcb中怎么样直接放置(不用在EDITORDECAL中做成元件)一个2*3的焊盘,内径1.5外径3的过孔。是不是都要在EDITORDECAL中做成元件后再调入。答：只要有孔必须用元件，而且这是保证不出错误的最安全的方法。问：在powerpcb中画线是不是一定要有网络(鼠线连接)才能进行布线,没有鼠线连接可以直接画线吗?答：在PowerPCB中只要有电气连接肯定会有NET网络(鼠线连接)，但是在ECO下面可以不加NET网络直接追Route。只适合简单的设计。在教程中有介绍。问：有时要画一条0.5的线,而在Rules/../recommended中设置是0.2,为什么在画线输入W0.5后,这一段是0.5而下一段又变成0.2是不是powerpcb中画线就是这样。答：这是因为Rules/../recommended中设置优先，所以请更改设置，会比较方便。问：我已经能够创建复杂的planearea,但是，尽管我在该Planearea中放置VIA，热焊盘自动出现，但鼠线却不消失，同样的PCB图中，GND层的热焊盘却不出现鼠线，为什么？答：鼠线是否显示一般与VIEW/NETS中的设置有关,请看多媒体教程第3部中有介绍,再说,显示鼠线并不一定表示没有连接,只要VERIFYDESIGN中的内层与连接检查无错就可以完全放心。问：我希望在VCC层(Splix/Mixe)整个布+12V的Planearea,然后在其中一小块布+12S的Planearea如何操作。答：一般可以通过下面两个途径实现：正片使用COPPERPOUR功能,此时VCC层设置为普通的ROUTING层即可。然后用COPPERPOUR画，注意FLOOD设置。或者Splix/Mixe，注意LAYER设置，是否将两个信号都ASSIGN了？另外外形是用AUTOPLANESEP
