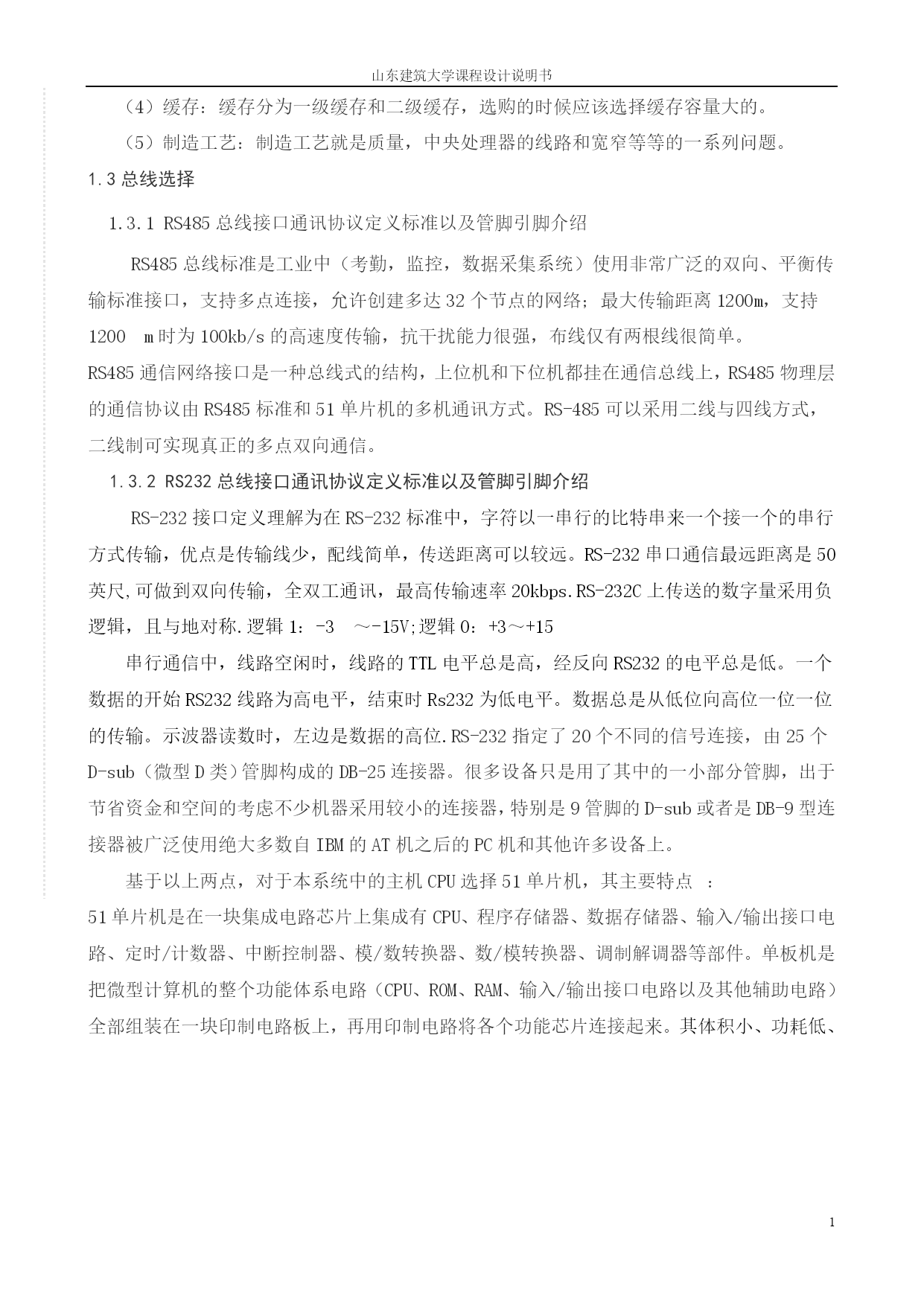

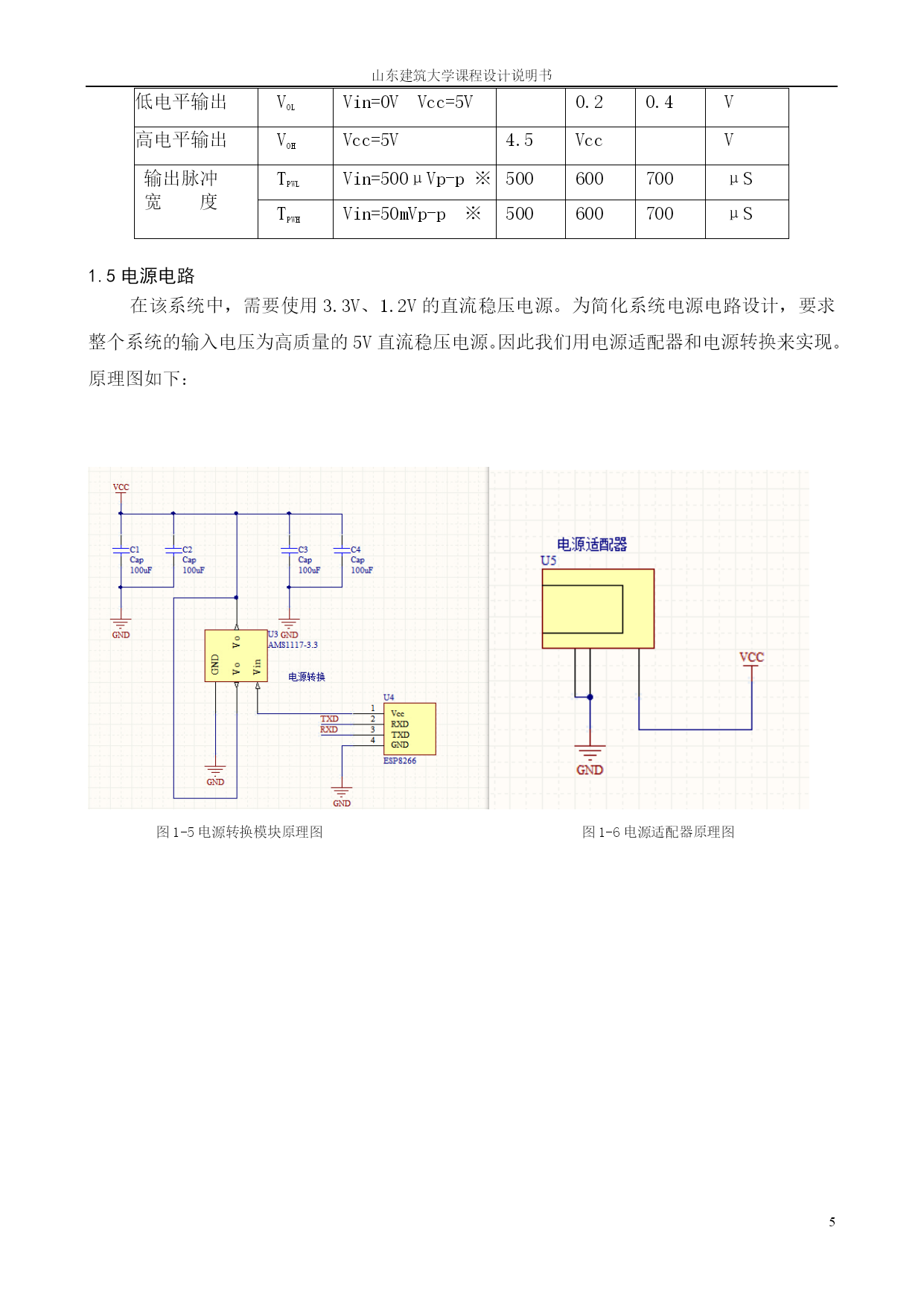

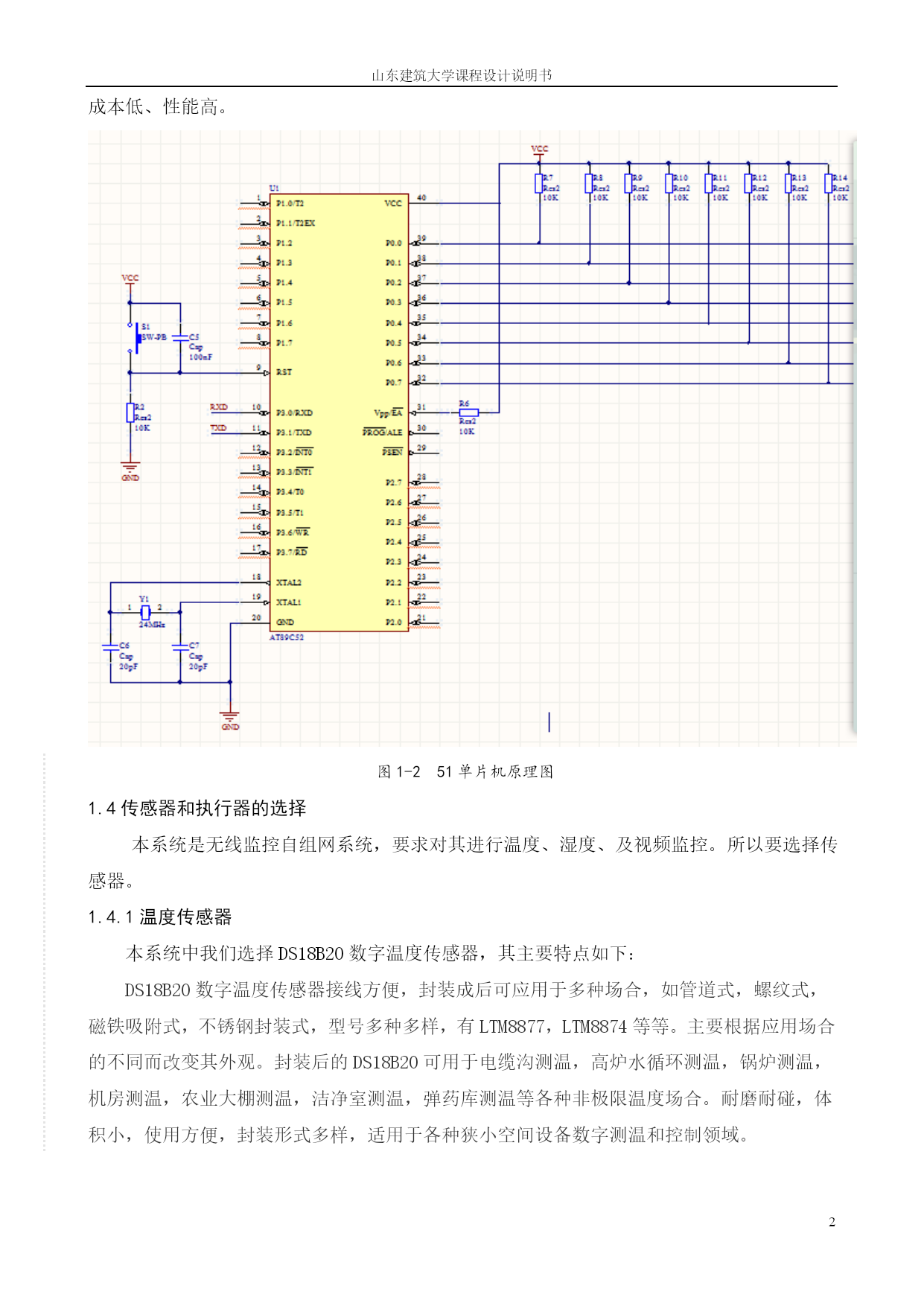

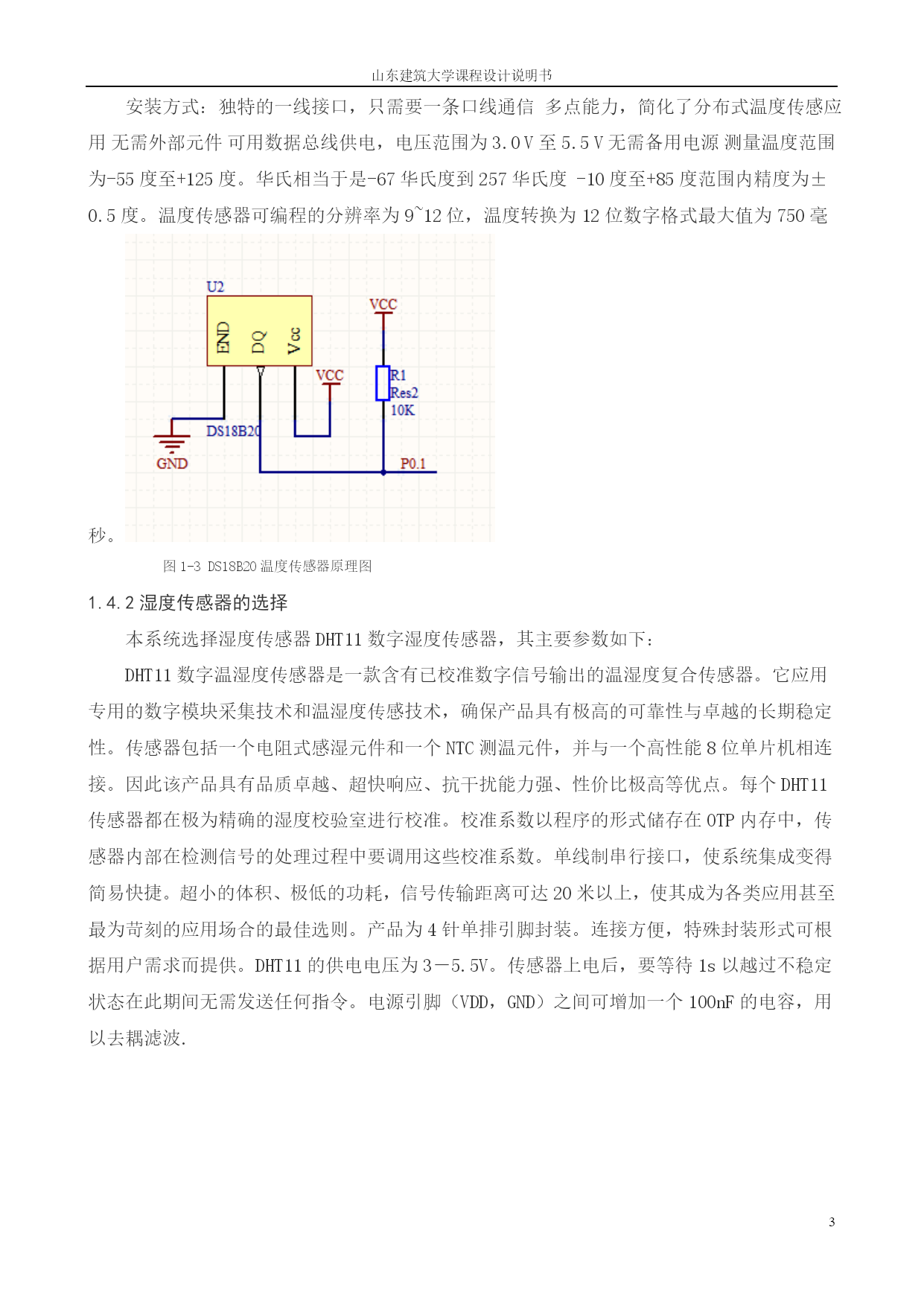

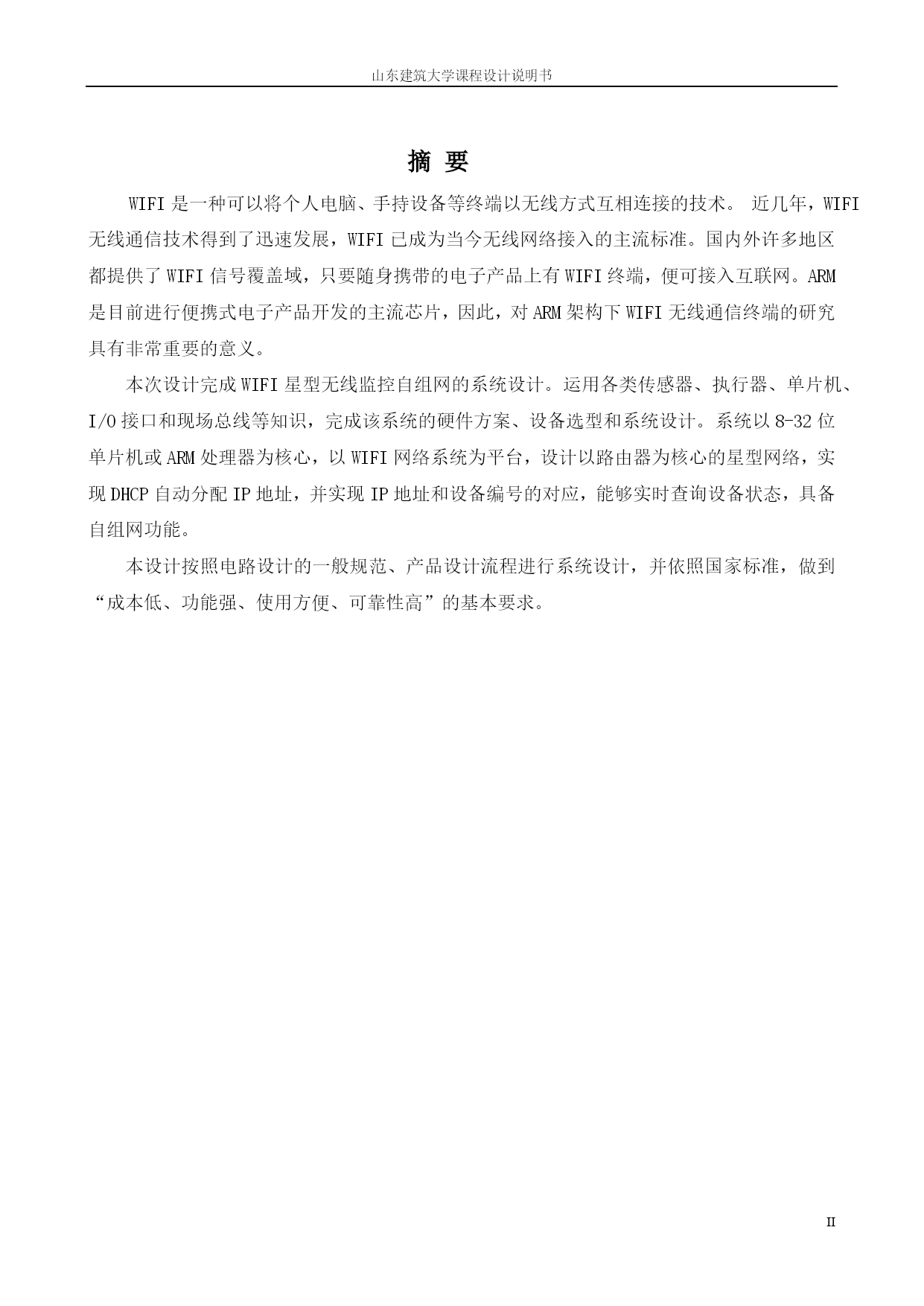

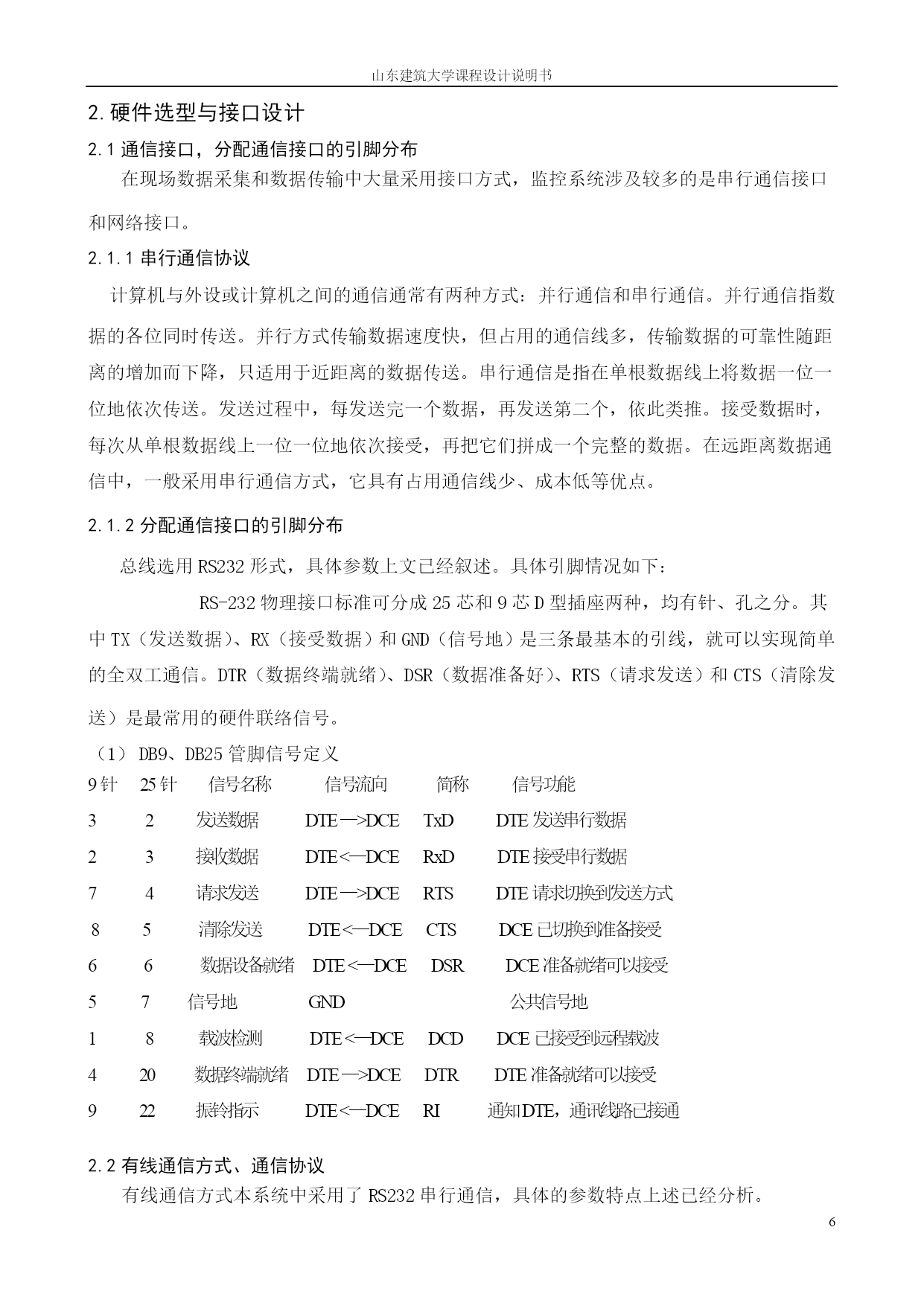

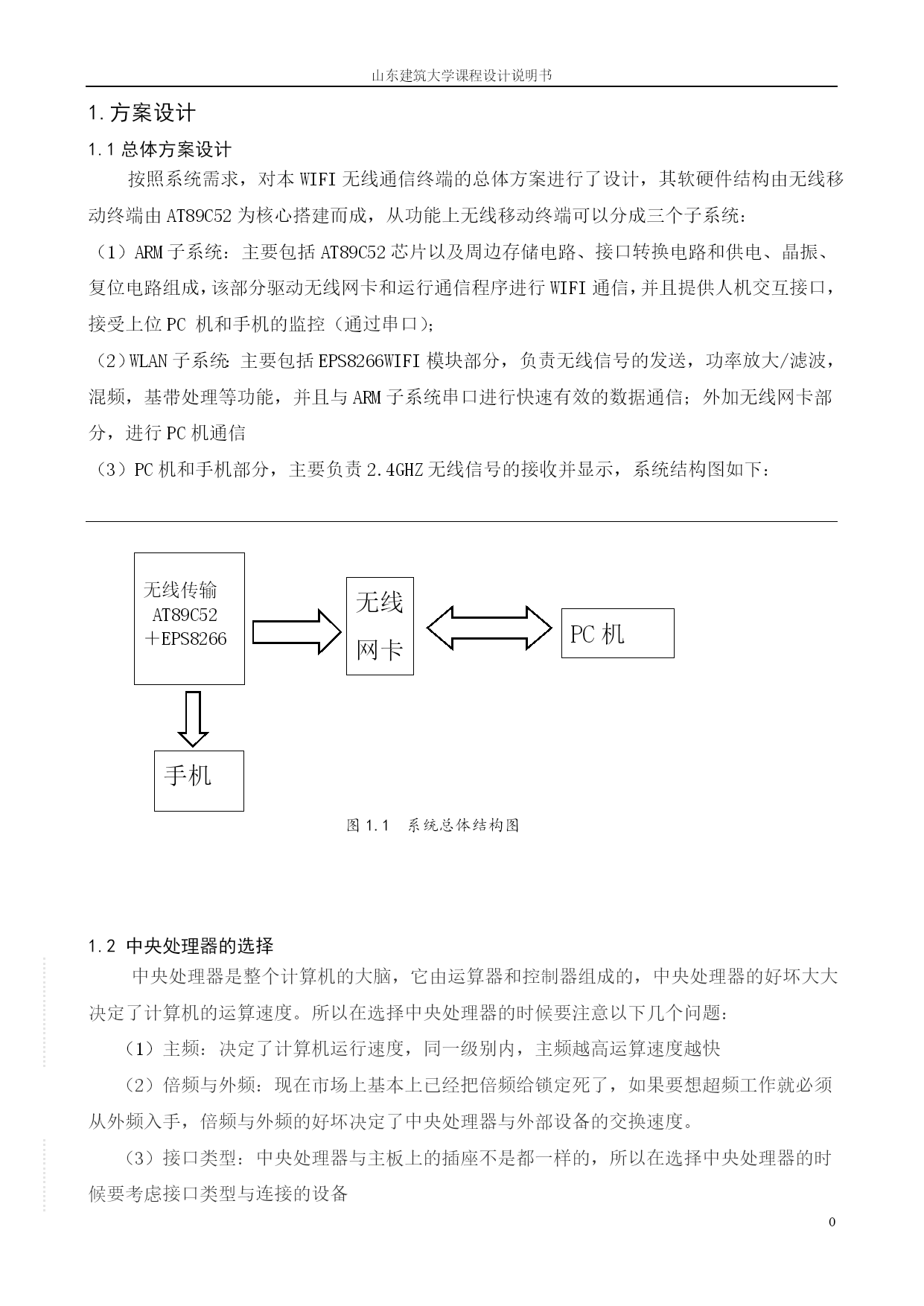

山东建筑大学课程设计说明书目录摘要..........................................Ⅱ1.方案设计......................................11.1总体方案设计..............................................11.2中央处理器的选择..........................................11.3总线选择..................................................21.4传感器和执行器的选择......................................31.5电源电路..................................................62.硬件选型与接口设计.............................72.1通信接口，分配通信接口的引脚分布..........................72.2有线通信方式、通信协议....................................72.3无线通信方式、通信协议....................................83.系统功能验证与联调.............................103.1单片机初始化程序..........................................103.2ESP8266模块的调试........................................144.总结与致谢....................................165.参考文献......................................17PAGE\*MERGEFORMATII摘要WIFI是一种可以将个人电脑、手持设备等终端以无线方式互相连接的技术。近几年，WIFI无线通信技术得到了迅速发展，WIFI已成为当今无线网络接入的主流标准。国内外许多地区都提供了WIFI信号覆盖域，只要随身携带的电子产品上有WIFI终端，便可接入互联网。ARM是目前进行便携式电子产品开发的主流芯片，因此，对ARM架构下WIFI无线通信终端的研究具有非常重要的意义。本次设计完成WIFI星型无线监控自组网的系统设计。运用各类传感器、执行器、单片机、I/O接口和现场总线等知识，完成该系统的硬件方案、设备选型和系统设计。系统以8-32位单片机或ARM处理器为核心，以WIFI网络系统为平台，设计以路由器为核心的星型网络，实现DHCP自动分配IP地址，并实现IP地址和设备编号的对应，能够实时查询设备状态，具备自组网功能。本设计按照电路设计的一般规范、产品设计流程进行系统设计，并依照国家标准，做到“成本低、功能强、使用方便、可靠性高”的基本要求。PAGE\*MERGEFORMAT171.方案设计1.1总体方案设计按照系统需求，对本WIFI无线通信终端的总体方案进行了设计，其软硬件结构由无线移动终端由AT89C52为核心搭建而成，从功能上无线移动终端可以分成三个子系统：ARM子系统：主要包括AT89C52芯片以及周边存储电路、接口转换电路和供电、晶振、复位电路组成，该部分驱动无线网卡和运行通信程序进行WIFI通信，并且提供人机交互接口，接受上位PC机和手机的监控（通过串口）；WLAN子系统：主要包括EPS8266WIFI模块部分，负责无线信号的发送，功率放大/滤波，混频，基带处理等功能，并且与ARM子系统串口进行快速有效的数据通信；外加无线网卡部分，进行PC机通信PC机和手机部分，主要负责2.4GHZ无线信号的接收并显示，系统结构图如下：无线传输AT89C52＋EPS8266无线网卡PC机手机图1.1系统总体结构图1.2中央处理器的选择中央处理器是整个计算机的大脑，它由运算器和控制器组成的，中央处理器的好坏大大决定了计算机的运算速度。所以在选择中央处理器的时候要注意以下几个问题：（1）主频：决定了计算机运行速度，同一级别内，主频越高运算速度越快（2）倍频与外频：现在市场上基本上已经把倍频给锁定死了，如果要想超频工作就必须从外频入手，倍频与外频的好坏决定了中央处理器与外部设备的交换速度。（3）接口类型：中央处理器与主板上的插座不是都一样的，所以在选择中央处理器的时候要考虑接口类型与连接的设备（4）缓存：缓存分为一级缓存和二级缓存，选购的时候应该选择缓存容量
