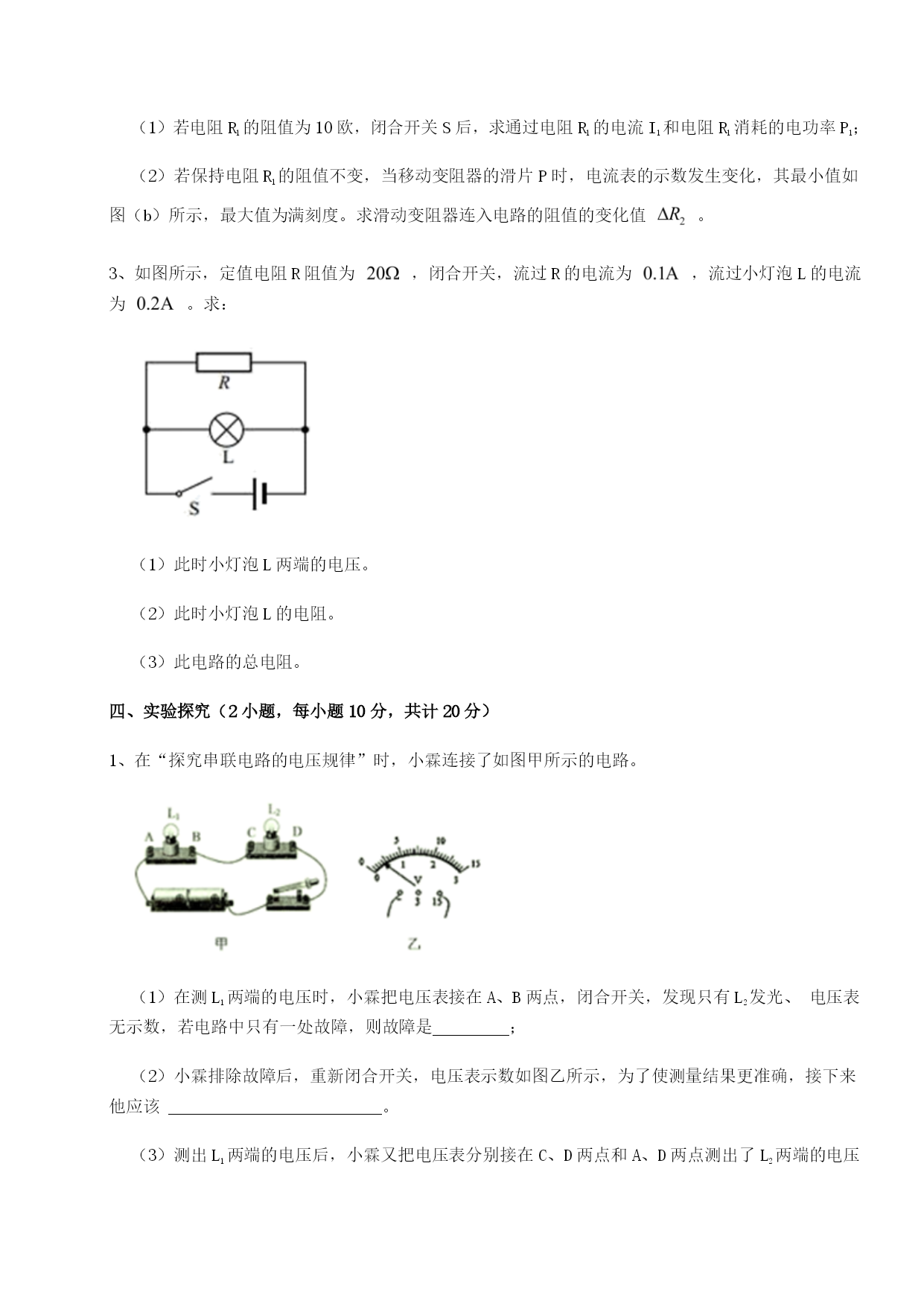

北师大版物理九年级全册第十二章欧姆定律专题攻克考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，电源电压恒定不变，闭合开关S，当滑片P从变阻器的a点向b点移动的过程中，下列关于电流表A和电压表V示数变化的说法正确的是（）A．电流表A示数变小，电压表V示数变大B．电流表A示数变小，电压表V示数不变C．电流表A示数变大，电压表V示数变小D．电流表A示数变大，电压表V示数不变2、在电阻一定的情况下，通过导体的电流与导体两端的电压关系的图象正确的是（）A．B．C．D．3、某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（）A．当导体两端的电压为0时，电阻为0B．该导体的电阻随电压的增大而减小C．该导体的电阻为5ΩD．当导体两端的电压为2V时，电流为0.6A4、如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列说法正确的是（）A．A1示数变小，V示数变小B．A1示数不变，V示数不变C．V示数与A1的示数之比不变D．电路消耗的总率功变大5、如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作。则下列说法正确的是（）A．开关S1、S2都闭合，灯泡L1和L2串联B．只闭合开关S1，电源外部电流流向为a→b→c→dC．开关S1、S2都闭合，灯泡L1与L2的亮度一定相同D．先闭合S1，再闭合开关S2，电流表示数变大6、如图所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出如图中的I-U关系图像正确的是（）A．B．C．D．7、从欧姆定律可以导出公式对电阻的理解，你认为正确的是（）A．当电压增大时，电阻也增大B．当电流减小时，电阻减小C．当电压为0时，电阻也为0D．导体两端的电压越大，这段导体中的电流就越大8、如图所示，是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片和滑杆相连，滑杆可绕固定轴转动，另一端固定着一个浮子。下列说法正确的是()A．油量变少，电流表示数不变B．油量越少，电流表示数越大C．油量越多，电流表示数越小D．油量越多，电流表示数越大9、如图是导体甲和乙的U﹣I图象，小阳对图象信息作出的判断中正确的是（）A．导体乙中的电流跟它两端的电压成正比B．当导体甲两端电压为0时，其电阻值为0C．将甲和乙串联，若电流为0.4A，则它们两端的总电压为3VD．将甲和乙并联，若电压为1V，则它们的干路电流为0.4A10、如图所示，是创新小组设计的汽车油量显示仪的电路原理图，其中电源电压恒为6V，定值电阻R0为5Ω，油量表实质量程是0～3V的电压表。R为压敏电阻，其阻值与油箱中油量的关系如下表所示。下列说法正确的是（）油量V/L01020304050压敏电阻R/Ω2520151052.5A．油箱油量增多时，压敏电阻R的阻值变大B．电压表示数为3V时，油箱中的油量为50LC．油箱中的油量为20L时，R0两端的电压为1.5VD．油箱中油量减少时，电路消耗电能的总功率变大第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示的电路中，电源电压保持不变，开关S由断开到闭合时，电压表V示数，小灯泡的亮度，电压表V示数与电流表A示数的比值（以上三空均选填“变大”“不变”或“变小”）：若电流表示数之比为2:3，则灯泡和定值电阻R的电阻之比为。（灯泡的电阻不受温度影响）2、如图所示，电源电压保持不变，电阻R1=R2=R3=10Ω，要使R2、R3并联，应闭合开关，此时电流表示数为I1；要使R1、R2串联，开关S1、S2应（选填“断开”或“闭合”），此时电流表的示数为I2；则I1∶I2=。3、如图甲所示，闭合开关S，滑动变阻器的滑片P从最右端滑至灯正常发光的位置，电流表示数与两电压表示数的关系如图乙所示。则电源电压为V，灯的额定功率为W。4、如图是关于电阻R1、R2的电流与电压关系的图象，则R1R2（选填“>”“=”或“<”），其中R2=Ω。5、如图所示电源电压为5V，，，当闭合开关后，两电表有示数且保持稳定，则甲电表的示数为。6、某同
