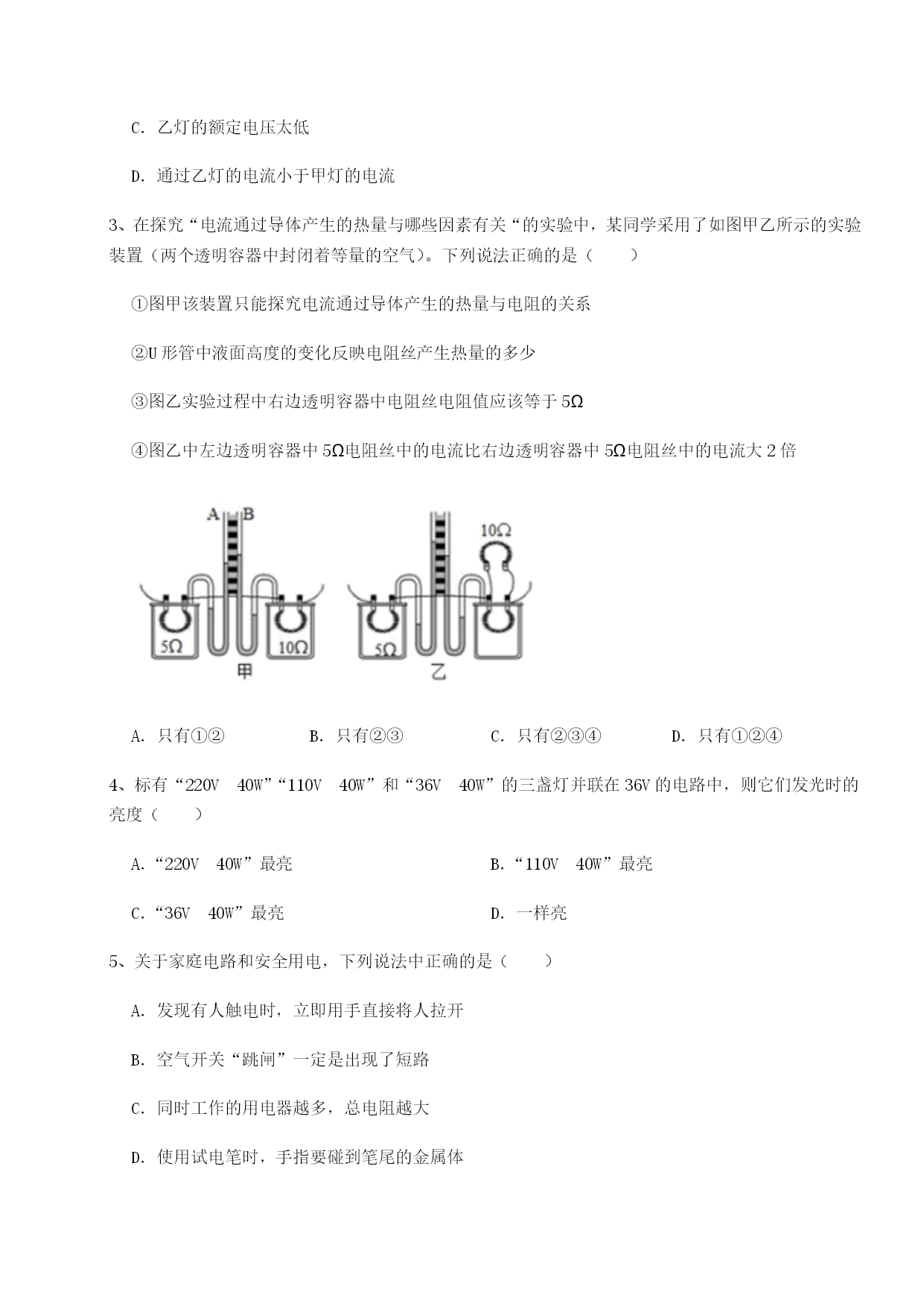

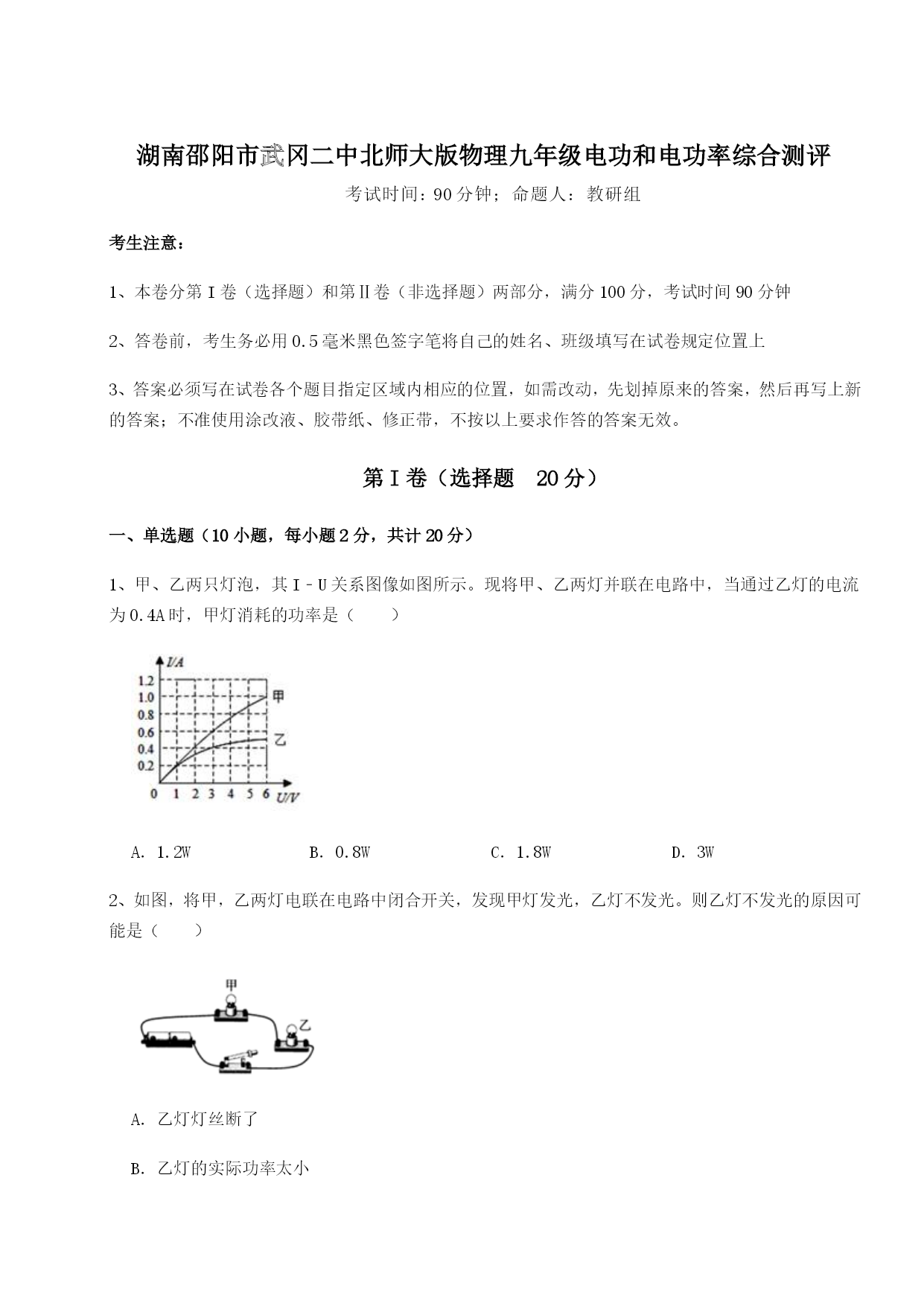

湖南邵阳市武冈二中北师大版物理九年级电功和电功率综合测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、甲、乙两只灯泡，其I﹣U关系图像如图所示。现将甲、乙两灯并联在电路中，当通过乙灯的电流为0.4A时，甲灯消耗的功率是（）A．1.2WB．0.8WC．1.8WD．3W2、如图，将甲，乙两灯电联在电路中闭合开关，发现甲灯发光，乙灯不发光。则乙灯不发光的原因可能是（）A．乙灯灯丝断了B．乙灯的实际功率太小C．乙灯的额定电压太低D．通过乙灯的电流小于甲灯的电流3、在探究“电流通过导体产生的热量与哪些因素有关“的实验中，某同学采用了如图甲乙所示的实验装置（两个透明容器中封闭着等量的空气）。下列说法正确的是（）①图甲该装置只能探究电流通过导体产生的热量与电阻的关系②U形管中液面高度的变化反映电阻丝产生热量的多少③图乙实验过程中右边透明容器中电阻丝电阻值应该等于5Ω④图乙中左边透明容器中5Ω电阻丝中的电流比右边透明容器中5Ω电阻丝中的电流大2倍A．只有①②B．只有②③C．只有②③④D．只有①②④4、标有“220V40W”“110V40W”和“36V40W”的三盏灯并联在36V的电路中，则它们发光时的亮度（）A．“220V40W”最亮B．“110V40W”最亮C．“36V40W”最亮D．一样亮5、关于家庭电路和安全用电，下列说法中正确的是（）A．发现有人触电时，立即用手直接将人拉开B．空气开关“跳闸”一定是出现了短路C．同时工作的用电器越多，总电阻越大D．使用试电笔时，手指要碰到笔尾的金属体6、如图甲所示，小灯泡L的额定电压为5V，滑动变阻器R的最大阻值为60Ω，电流表量程为“0～0.6A”，电压表量程为“0～15V”，电源电压恒定。闭合开关S，在保证电路安全的前提下，最大范围调节滑动变阻器的滑片P，绘制了电流表示数与电压表示数关系图像如图乙所示，电流表示数与滑动变阻器R连入电路阻值的变化关系图像如图丙所示。则下列说法中正确的是（）A．电源电压为5VB．小灯泡正常发光时电阻为2.5ΩC．当电压表示数为1V时，滑动变阻器消耗的电功率为2.5WD．当电压表示数为2V时，小灯泡和变阻器消耗的功率之比为1：47、在如图甲电路中，电源电压不变，R0为定值电阻，R为滑动变阻器。在滑片P从最右端向最左端滑动过程中，电压表与电流表的示数变化关系如图乙。则下列说法正确的是（）A．电源电压为5VB．R0消耗的最小功率为0.4WC．定值电阻R0为8ΩD．滑片P在中点时，电流为0.4A8、将规格都是“220V150W”的一台电风扇、一台电视机和一只电烙铁分别接入家庭电路中，正常工作相同时间，以下说法正确的是（）A．三个用电器均能将电能全部转化为内能B．根据可计算出三个用电器的电阻相等C．三个用电器消耗的电能一样多D．三个用电器产生的热量相等9、如图所示是电阻甲和乙的I—U图象，下列说法正确的是（）A．电阻甲的阻值不变，大小为0.1ΩB．乙的电阻随着电压的增大而减小C．若将甲、乙串联在9V的电源上，则乙的实际功率为2WD．若将甲、乙并联，当干路电流为0.9A时，甲的实际功率为3.6W10、下列操作符合安全用电的是（）A．勤俭节约，电线只要能导电，即使破损了也应该继续使用B．为防止空气开关自动断开，应滴入少量胶水使其粘合C．在高压线下雨中漫步，感受科技与自然的美妙融合D．发现有人触电时，不应立即用手将其拉开，而是应先切断电源第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、试电笔是电工和家庭中常用的安全用可电测试工具。如图所示，试电笔中有一个氖管，管中充有氖气，当在它的两端加一定电压时就会发光。使用试电笔时，要用手接触（选填“笔头”或“笔尾”）的金属体，使火线、笔尖、电阻、氖管、人体和大地形成一个（选填“通路”或“断路”），由于电阻的阻值较大，所以流经人体的电流（选填“较大”或“较小”），对人体没有危害。2、（1）如图所示电阻箱的示数为Ω；（2）如图所示电能表的示数为kW•h。3、油电混合动力汽车作为新能源汽车的一种，越来越受到人们的青睐。其主要动力来源于汽车蓄电池，当电力不足时，可以使用汽油，并且在行驶时可以利
