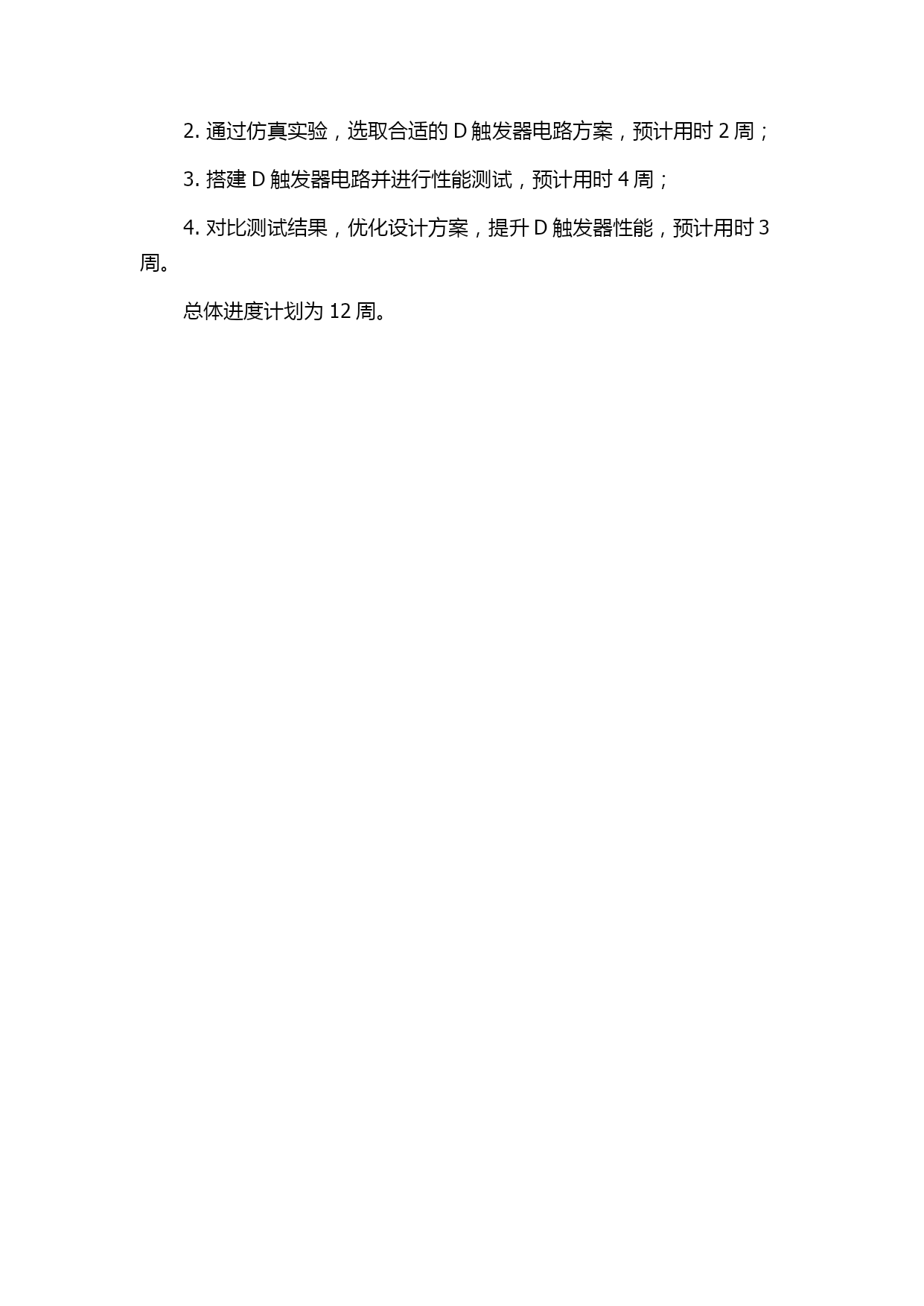

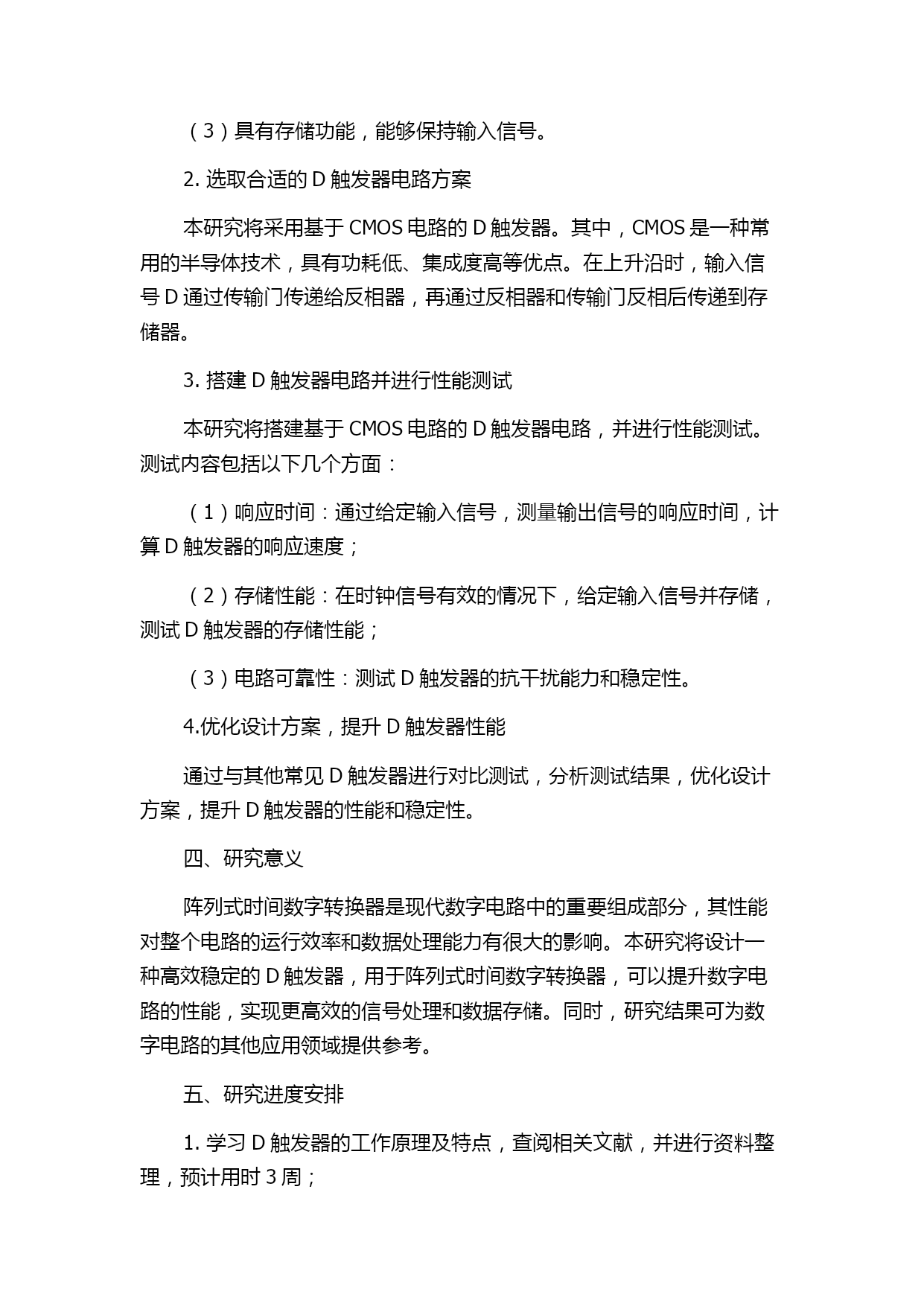

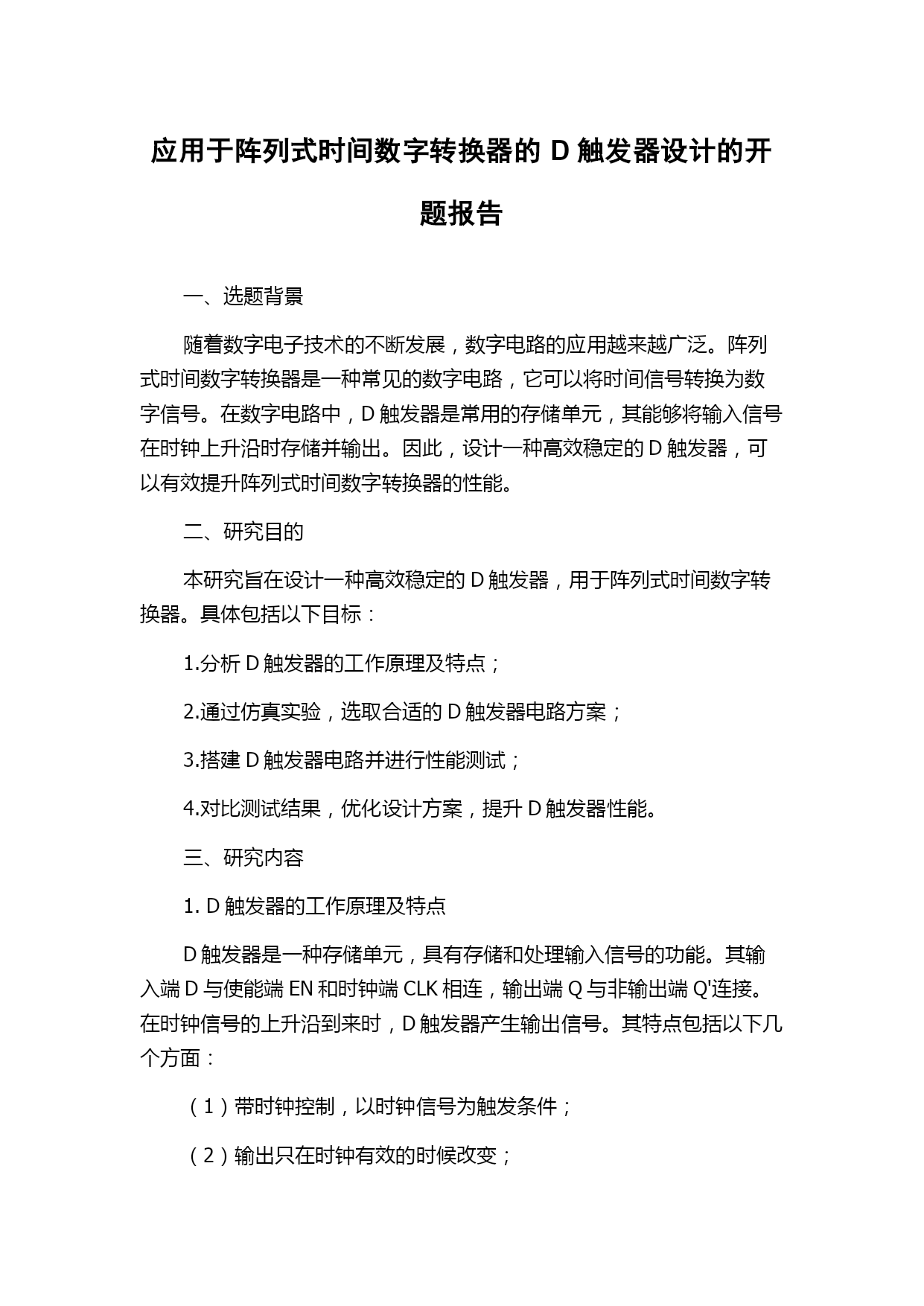

应用于阵列式时间数字转换器的D触发器设计的开题报告一、选题背景随着数字电子技术的不断发展，数字电路的应用越来越广泛。阵列式时间数字转换器是一种常见的数字电路，它可以将时间信号转换为数字信号。在数字电路中，D触发器是常用的存储单元，其能够将输入信号在时钟上升沿时存储并输出。因此，设计一种高效稳定的D触发器，可以有效提升阵列式时间数字转换器的性能。二、研究目的本研究旨在设计一种高效稳定的D触发器，用于阵列式时间数字转换器。具体包括以下目标：1.分析D触发器的工作原理及特点；2.通过仿真实验，选取合适的D触发器电路方案；3.搭建D触发器电路并进行性能测试；4.对比测试结果，优化设计方案，提升D触发器性能。三、研究内容1.D触发器的工作原理及特点D触发器是一种存储单元，具有存储和处理输入信号的功能。其输入端D与使能端EN和时钟端CLK相连，输出端Q与非输出端Q'连接。在时钟信号的上升沿到来时，D触发器产生输出信号。其特点包括以下几个方面：（1）带时钟控制，以时钟信号为触发条件；（2）输出只在时钟有效的时候改变；（3）具有存储功能，能够保持输入信号。2.选取合适的D触发器电路方案本研究将采用基于CMOS电路的D触发器。其中，CMOS是一种常用的半导体技术，具有功耗低、集成度高等优点。在上升沿时，输入信号D通过传输门传递给反相器，再通过反相器和传输门反相后传递到存储器。3.搭建D触发器电路并进行性能测试本研究将搭建基于CMOS电路的D触发器电路，并进行性能测试。测试内容包括以下几个方面：（1）响应时间：通过给定输入信号，测量输出信号的响应时间，计算D触发器的响应速度；（2）存储性能：在时钟信号有效的情况下，给定输入信号并存储，测试D触发器的存储性能；（3）电路可靠性：测试D触发器的抗干扰能力和稳定性。4.优化设计方案，提升D触发器性能通过与其他常见D触发器进行对比测试，分析测试结果，优化设计方案，提升D触发器的性能和稳定性。四、研究意义阵列式时间数字转换器是现代数字电路中的重要组成部分，其性能对整个电路的运行效率和数据处理能力有很大的影响。本研究将设计一种高效稳定的D触发器，用于阵列式时间数字转换器，可以提升数字电路的性能，实现更高效的信号处理和数据存储。同时，研究结果可为数字电路的其他应用领域提供参考。五、研究进度安排1.学习D触发器的工作原理及特点，查阅相关文献，并进行资料整理，预计用时3周；2.通过仿真实验，选取合适的D触发器电路方案，预计用时2周；3.搭建D触发器电路并进行性能测试，预计用时4周；4.对比测试结果，优化设计方案，提升D触发器性能，预计用时3周。总体进度计划为12周。
