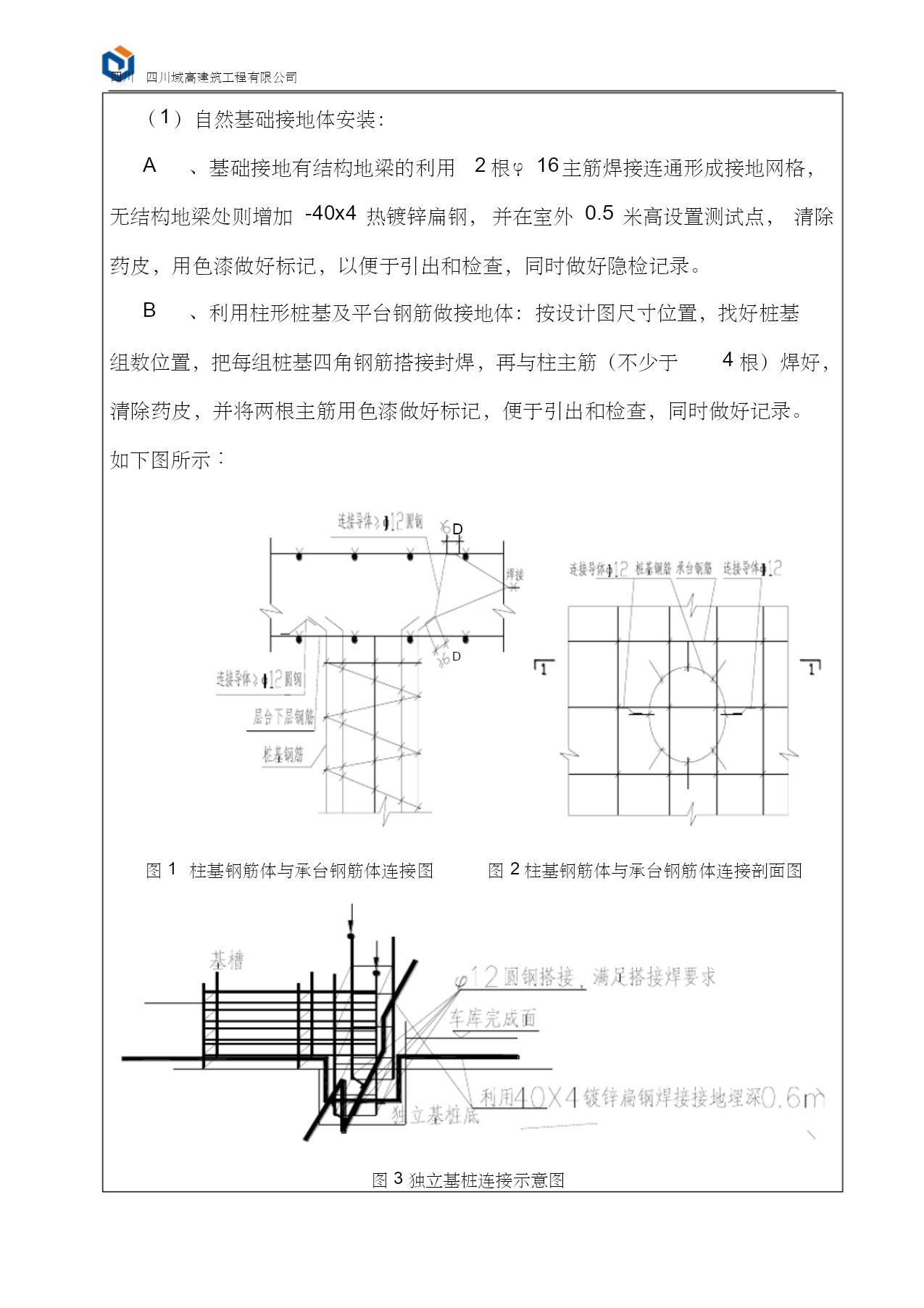

四川域高建筑工程有限公司防雷接地技术交底项目名称重庆新大竹林二期一组团交底部位基础防雷、防雷引下线主题防雷接地施工工艺要求专项交底交底内容及交底情况：一、施工准备1、作业人员进场完成安全技术交底。2、熟悉施工图纸、规范要求。3、结合本工程情况及现场实际进度合理调度现场施工作业人员及机具。4、施工前，带班应确认接地装置主材：圆钢、镀锌扁钢、镀锌圆钢等材料已悉数到场，材料规格是否应符合设计要求。辅材：焊条、防锈漆、油漆等5、工具：电焊机、电锤、冲击锤、切割机、电工组合工具、手锤、钢锯、铁锹、铁镐等测试工具：小线、线坠、卷尺、粉线袋、水平尺等劳动力：拟安排焊工4人，小工2人，电工1人，根据现场实际情况对人员及机具作调整。二、施工工艺流程基础接地级、接地网施工→引下线、均压环焊接施工→等电位联结施工→露台栏杆防雷接地施工→屋面防雷施工三、操作方法1、接地装置安装工艺四川四川域高建筑工程有限公司（1）自然基础接地体安装：A、基础接地有结构地梁的利用2根φ16主筋焊接连通形成接地网格，无结构地梁处则增加-40x4热镀锌扁钢，并在室外0.5米高设置测试点，清除药皮，用色漆做好标记，以便于引出和检查，同时做好隐检记录。B、利用柱形桩基及平台钢筋做接地体：按设计图尺寸位置，找好桩基组数位置，把每组桩基四角钢筋搭接封焊，再与柱主筋（不少于4根）焊好，清除药皮，并将两根主筋用色漆做好标记，便于引出和检查，同时做好记录。如下图所示:DD图1柱基钢筋体与承台钢筋体连接图图2柱基钢筋体与承台钢筋体连接剖面图图3独立基桩连接示意图四川四川域高建筑工程有限公司2、避雷针制作与安装：（1）避雷针制作与安装应符合以下规定：A、所有金属部件必须热镀锌材质，操作时注意保护镀锌层。B、采用φ12镀锌圆钢制作针尖，长500mm（未计入尾端焊接长度）C、避雷针应垂直安装牢固，垂直度允许偏差为3／1000。D、焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷。清除药皮后焊接处做防锈漆。E、避雷带：采用Φ12镀锌圆钢沿屋脊通常敷设，敷设高度为完成面10cm。其它补充内容：交底人接受交底人日期四川域高建筑工程有限公司签到表会议主题会议地点会议时间主持人会议内容序号姓名单位/部门职务联系电话备注1234567891011121314151617181920四川域高建筑工程有限公司
