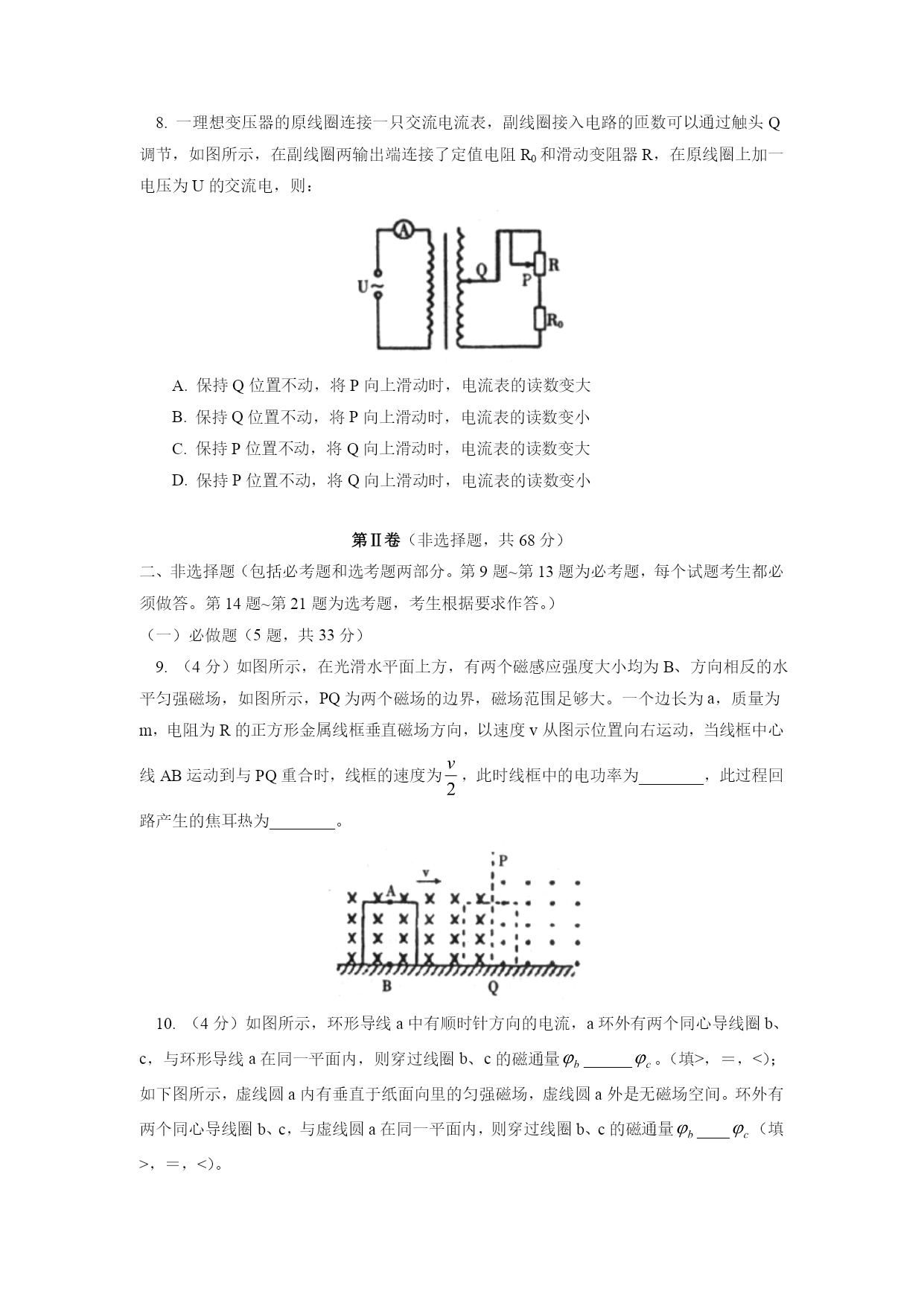

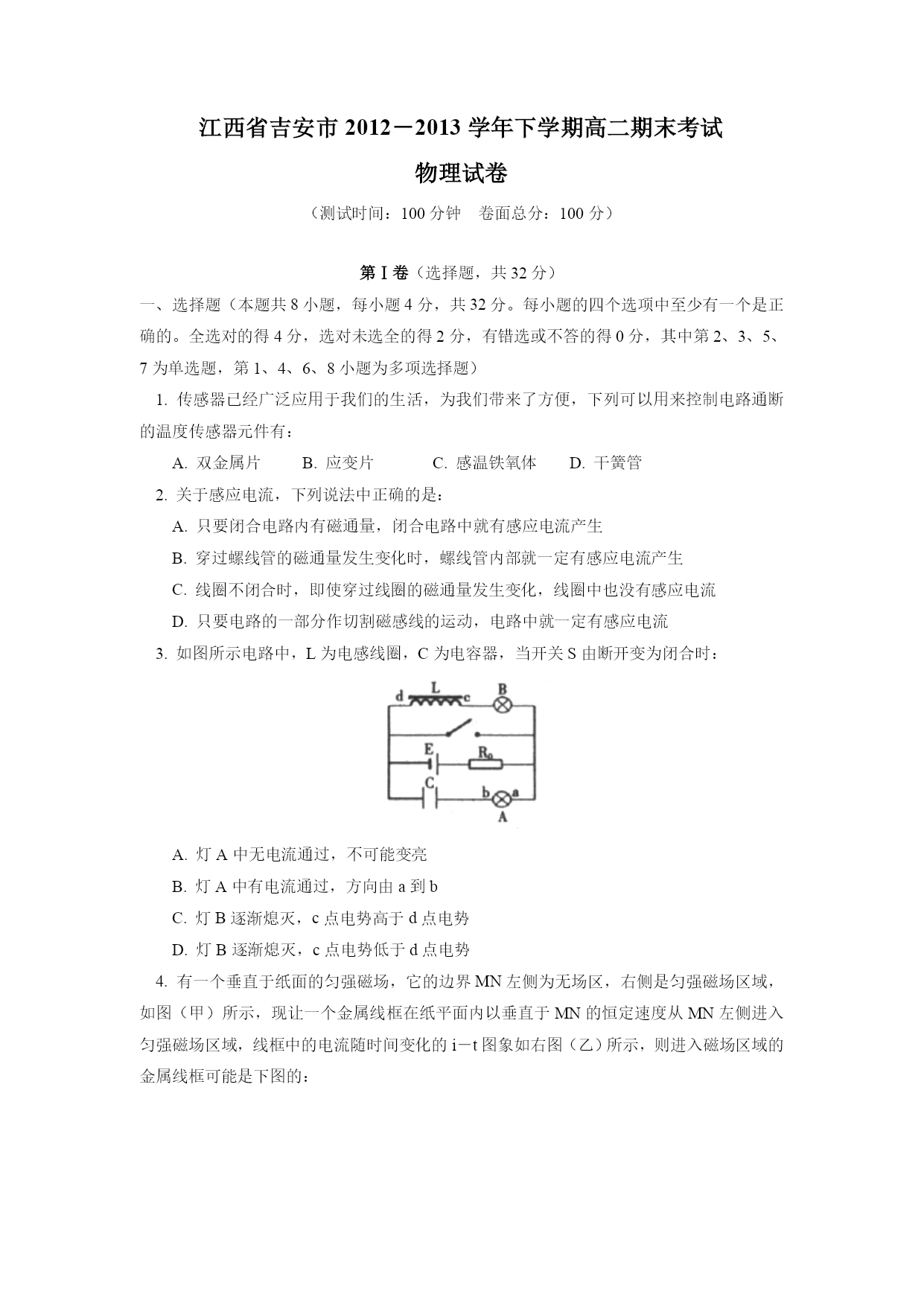

江西省吉安市2012－2013学年下学期高二期末考试物理试卷（测试时间：100分钟卷面总分：100分）第Ⅰ卷（选择题，共32分）一、选择题（本题共8小题，每小题4分，共32分。每小题的四个选项中至少有一个是正确的。全选对的得4分，选对未选全的得2分，有错选或不答的得0分，其中第2、3、5、7为单选题，第1、4、6、8小题为多项选择题）1.传感器已经广泛应用于我们的生活，为我们带来了方便，下列可以用来控制电路通断的温度传感器元件有：A.双金属片B.应变片C.感温铁氧体D.干簧管2.关于感应电流，下列说法中正确的是：A.只要闭合电路内有磁通量，闭合电路中就有感应电流产生B.穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生C.线圈不闭合时，即使穿过线圈的磁通量发生变化，线圈中也没有感应电流D.只要电路的一部分作切割磁感线的运动，电路中就一定有感应电流3.如图所示电路中，L为电感线圈，C为电容器，当开关S由断开变为闭合时：A.灯A中无电流通过，不可能变亮B.灯A中有电流通过，方向由a到bC.灯B逐渐熄灭，c点电势高于d点电势D.灯B逐渐熄灭，c点电势低于d点电势4.有一个垂直于纸面的匀强磁场，它的边界MN左侧为无场区，右侧是匀强磁场区域，如图（甲）所示，现让一个金属线框在纸平面内以垂直于MN的恒定速度从MN左侧进入匀强磁场区域，线框中的电流随时间变化的i－t图象如右图（乙）所示，则进入磁场区域的金属线框可能是下图的：5.如图，一质量为m的条形磁铁用细线悬挂在天花板上，细线从一水平金属圆环中穿过。现将环从位置Ⅰ释放，环经过磁铁到达位置Ⅱ，设环经过磁铁上端和下端附近时细线的张力分别为T1和T2，重力加速度大小为g，则：A.B.C.D.6.一矩形线圈，绕垂直于匀强磁场并位于线圈平面内的固定轴转动。线圈中的感应电动势e随时间t的变化如图所示。下面说法中正确的是：A.每当感应电动势e变换方向时，穿过线圈的磁通量的绝对值都为最大B.t1和t3时刻穿过线圈的磁通量变化率为零C.该图是从线圈平面与磁场方向平行时刻开始计时的D.t2和t4时刻穿过线圈的磁通量最大7.如图表示一交流电的电流随时间而变化的图象。此交流电流的有效值：A.B.5AC.D.3.5A8.一理想变压器的原线圈连接一只交流电流表，副线圈接入电路的匝数可以通过触头Q调节，如图所示，在副线圈两输出端连接了定值电阻R0和滑动变阻器R，在原线圈上加一电压为U的交流电，则：A.保持Q位置不动，将P向上滑动时，电流表的读数变大B.保持Q位置不动，将P向上滑动时，电流表的读数变小C.保持P位置不动，将Q向上滑动时，电流表的读数变大D.保持P位置不动，将Q向上滑动时，电流表的读数变小第Ⅱ卷（非选择题，共68分）二、非选择题（包括必考题和选考题两部分。第9题~第13题为必考题，每个试题考生都必须做答。第14题~第21题为选考题，考生根据要求作答。）（一）必做题（5题，共33分）9.（4分）如图所示，在光滑水平面上方，有两个磁感应强度大小均为B、方向相反的水平匀强磁场，如图所示，PQ为两个磁场的边界，磁场范围足够大。一个边长为a，质量为m，电阻为R的正方形金属线框垂直磁场方向，以速度v从图示位置向右运动，当线框中心线AB运动到与PQ重合时，线框的速度为，此时线框中的电功率为________，此过程回路产生的焦耳热为________。10.（4分）如图所示，环形导线a中有顺时针方向的电流，a环外有两个同心导线圈b、c，与环形导线a在同一平面内，则穿过线圈b、c的磁通量______。（填>，＝，<）；如下图所示，虚线圆a内有垂直于纸面向里的匀强磁场，虚线圆a外是无磁场空间。环外有两个同心导线圈b、c，与虚线圆a在同一平面内，则穿过线圈b、c的磁通量____（填>，＝，<）。11.（3分）如图所示，电路中，A、B是两个完全相同的灯泡，L是一个理想电感线圈，C是电容相当大的电容器，当S闭合后A灯的亮度变化情况是_________，S闭合足够长时间后再断开，B灯__________。12.（10分）如图甲所示，长、宽分别为L1、L2的矩形金属线框位于竖直平面内，其匝数为n，总电阻为r，可绕其竖直中心轴O1O2转动。线框的两个末端分别与两个彼此绝缘的铜环C、D（集流环）焊接在一起，并通过电刷和定值电阻R相连。线框所在空间有水平向右均匀分布的磁场，磁感应强度B的大小随时间t的变化关系如图乙所示，其中B0、B1和t1均为已知。在0~t1的时间内，线框保持静止，且线框平面和磁场垂直；t1时刻后线框在外力的驱动下开始绕其竖直中心轴以角速度ω匀速转动，求：（1）0~t1时间内通过
