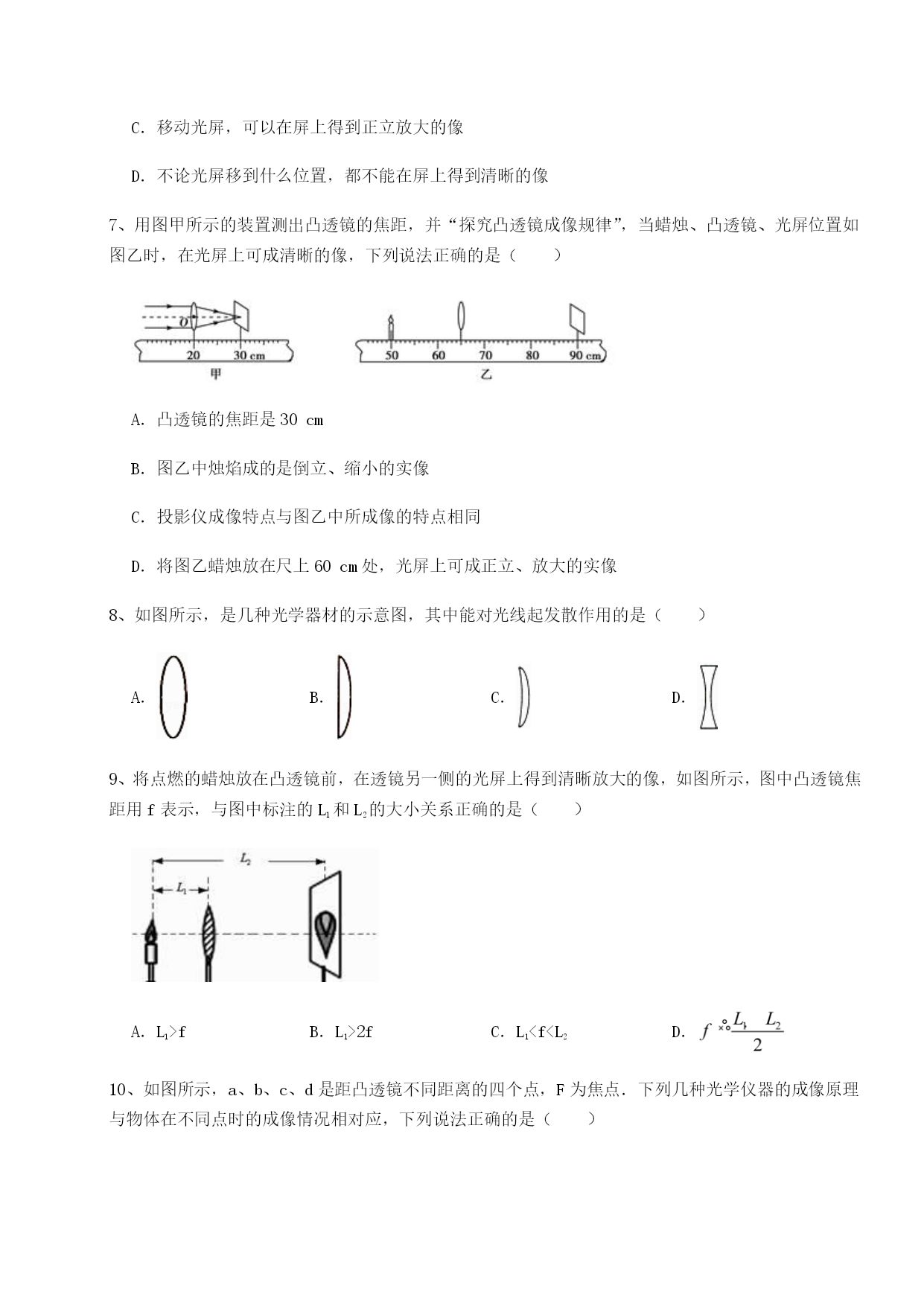

黑龙江七台河勃利县物理北师大版八年级（下册）常见的光学仪器定向攻克考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，是研究凸透镜成像规律的实验所得的图象，物距与焦距的关系是（）A．小于一倍焦距B．大于两倍焦距C．等于两倍焦距D．大于一倍焦距小于两倍焦距2、人的眼睛像一架照相机．物体射出的光经晶状体折射后成像于视网膜上，视网膜上成的像是（）A．倒立、放大的实像B．倒立、缩小的实像C．正立、放大的虚像D．正立、缩小的虚像3、电影院里，观众观看屏幕上出现的画面，这些画面对于人的眼睛而言（）A．是物B．是放大正立的实像C．是放大正立的虛像D．是放大倒立的实像4、下列对光现象的解释，说法错误的是（）A．树荫是光沿直线传播形成的B．雨后的彩虹是由于光的色散形成的C．“潭清疑水浅”是由于光的折射形成的D．近视眼用凹透镜矫正是因为凹透镜对光有会聚作用5、在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中的（）A．B．C．D．6、如图是用来研究凸透镜成像规律的实验装置示意图（屏未画出），当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像．若透镜位置不变，将蜡烛移到刻度为30cm处，则（）A．移动光屏，可以在屏上得到倒立放大的像B．移动光屏，可以在屏上得到倒立缩小的像C．移动光屏，可以在屏上得到正立放大的像D．不论光屏移到什么位置，都不能在屏上得到清晰的像7、用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、凸透镜、光屏位置如图乙时，在光屏上可成清晰的像，下列说法正确的是（）A．凸透镜的焦距是30cmB．图乙中烛焰成的是倒立、缩小的实像C．投影仪成像特点与图乙中所成像的特点相同D．将图乙蜡烛放在尺上60cm处，光屏上可成正立、放大的实像8、如图所示，是几种光学器材的示意图，其中能对光线起发散作用的是（）A．B．C．D．9、将点燃的蜡烛放在凸透镜前，在透镜另一侧的光屏上得到清晰放大的像，如图所示，图中凸透镜焦距用f表示，与图中标注的L1和L2的大小关系正确的是（）A．L1>fB．L1>2fC．L1<f<L2D．10、如图所示，a、b、c、d是距凸透镜不同距离的四个点，F为焦点．下列几种光学仪器的成像原理与物体在不同点时的成像情况相对应，下列说法正确的是（）A．照相机是根据物体放在d点时的成像特点制成的B．幻灯机是根据物体放在c点时的成像特点制成的C．使用放大镜时的成像情况与物体放在a点时的成像情况相似D．人眼看物体时的成像情况与物体放在F点时的成像情况相似第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、每年6月6日是全国爱眼日，其主题是“关爱心灵窗户”．眼睛的晶状体相当于透镜，有些同学由于过度使用电子产品导致近视，需配戴透镜来矫正．2、如图所示,图甲是一款具有摄像功能的手机，其摄像头的镜头相当于一个镜。当用它拍照时，外面的景物通过镜头会形成一个的实像（填写像的性质）；图乙、丙是用这款手机先后拍下同一小车的两张照片（设摄像头焦距不变），拍摄第二张照片比拍摄第一张照片摄像头离小车更（选填“远”或“近”）些。3、如图为小红看远处物体时，眼球成像情况的示意图。由图可知，小红是眼，为了能正常学习和生活，需要佩戴透镜，这种镜片对光起作用。4、如图所示，一束激光射到空水槽底部O点，形成一个光斑．向水槽中注入适量水后，水槽底部光斑移动到O点的（填“左”或“右”）侧．继续沿水槽壁缓慢注水，在此过程中，折射角将（填“增大”“减小”或“不变”）．一家汽车美容店的门口，贴着如图乙所示的“爱车小贴士”，这是因为留在车身上的水滴相当于镜，使太阳光在车身局部形成高温，使车漆失去光泽．5、小邓同学用焦距为10cm的凸透镜等器材，探究凸透镜成像规律。将蜡烛、凸透镜、光屏依次放到光具座上，点燃蜡烛调节它们的位置如图所示，此时小明发现光屏上的像位于光屏的上方，为了使像成在光屏中心，应将蜡烛向调节。正确调节后，在光屏中心承接到了一个倒立、的实像，生活中的（选填“照相机”“投影仪”或“放大镜”）是利用这一原理工作的。6、近视镜看不清处的物体，下列四
