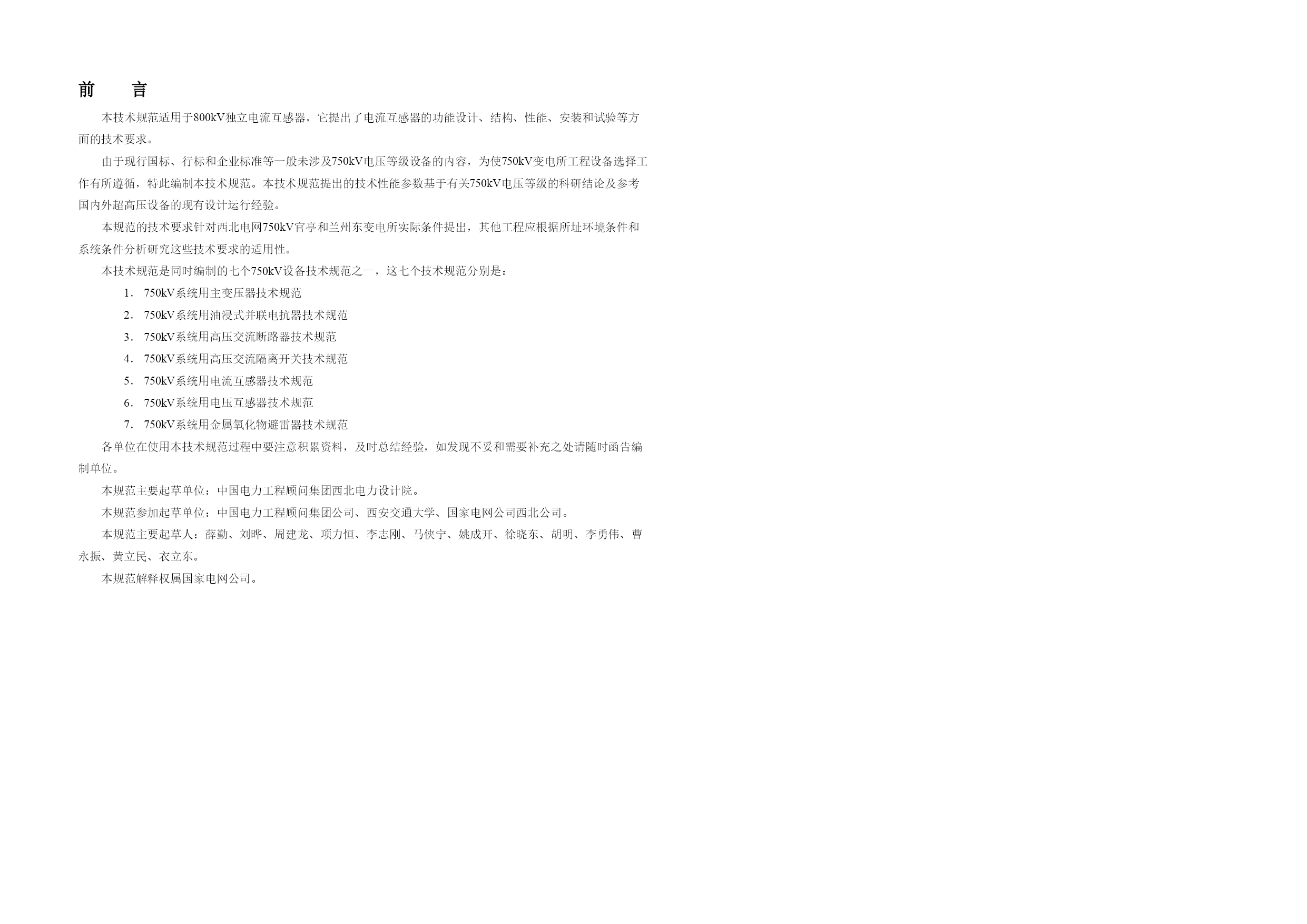

XXX（中国标准文献分类号）备案号：XXXX-2003（可选）Q/GDW国家电网公司企业标准Q/GDW107-2003750kV系统用电流互感器技术规范(报批稿)2003-04-xx发布2003-04-xx实施中华人民共和国国家电网公司发布目录前言………………………………………………………………………………………………IITOC\o"1-1"\f1范围………………………………………………………………………………………………12引用标准…………………………………………………………………………………………13环境条件…………………………………………………………………………………………14系统概况…………………………………………………………………………………………25基本技术参数……………………………………………………………………………………26技术性能要求……………………………………………………………………………………47试验………………………………………………………………………………………………6前言本技术规范适用于800kV独立电流互感器，它提出了电流互感器的功能设计、结构、性能、安装和试验等方面的技术要求。由于现行国标、行标和企业标准等一般未涉及750kV电压等级设备的内容，为使750kV变电所工程设备选择工作有所遵循，特此编制本技术规范。本技术规范提出的技术性能参数基于有关750kV电压等级的科研结论及参考国内外超高压设备的现有设计运行经验。本规范的技术要求针对西北电网750kV官亭和兰州东变电所实际条件提出，其他工程应根据所址环境条件和系统条件分析研究这些技术要求的适用性。本技术规范是同时编制的七个750kV设备技术规范之一，这七个技术规范分别是：750kV系统用主变压器技术规范750kV系统用油浸式并联电抗器技术规范750kV系统用高压交流断路器技术规范750kV系统用高压交流隔离开关技术规范750kV系统用电流互感器技术规范750kV系统用电压互感器技术规范750kV系统用金属氧化物避雷器技术规范各单位在使用本技术规范过程中要注意积累资料，及时总结经验，如发现不妥和需要补充之处请随时函告编制单位。本规范主要起草单位：中国电力工程顾问集团西北电力设计院。本规范参加起草单位：中国电力工程顾问集团公司、西安交通大学、国家电网公司西北公司。本规范主要起草人：薛勤、刘晔、周建龙、项力恒、李志刚、马侠宁、姚成开、徐晓东、胡明、李勇伟、曹永振、黄立民、衣立东。本规范解释权属国家电网公司。1范围1．1本设备技术规范适用于750kV系统用的电流互感器，它提出了电流互感器的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本设备技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准和本规范的优质产品。1.3本设备技术规范所使用的标准当与制造厂所执行的标准不一致时，按较高标准执行。1.4750kV系统用的电流互感器，除应符合现行的有关国家标准和电力行业标准的规定外，同时还应执行本规范。2引用标准下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用标准，其随后所有的修改单（不包括勘误的内容）或修订版均不适用本标准，然而，鼓励根据本规定达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本规定。《高压输变电设备的绝缘配合》GB1208《电流互感器》GB2706《交流高压电器动热稳定试验方法》GB763《交流高压电器在长期工作时的发热》GB/T16434《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB5273《变压器、高压电器和套管的接线端子》GB2900《电工名词术语》GB1984《高压交流断路器》GB191《包装贮运标志》GB7674《SF6封闭式组合电器》GB2536《变压器油》GB16847《保护用电流互感器瞬时特性技术要求》GB156《标准电压》GB13540《高压开关设备抗地震性能实验》GB/T17443《500kV电流互感器技术参数和要求》GB50150《电气装置安装工程电气设备交接实验标准》3环境条件3.1周围空气温度最高温度：40℃最低温度：-25最大日温差：32K日照强度：0.1W/cm2(风速0.5m/s)3.2海拔高度：2000m3.350年一遇,10米高、10分钟平均风速：34m/s3.4环境相对湿度(在25℃时)最大月平均值：90％日平均湿度：95％3.5地震设防烈度：地面水平加速度：0.2g地面垂直加速度：0.1
