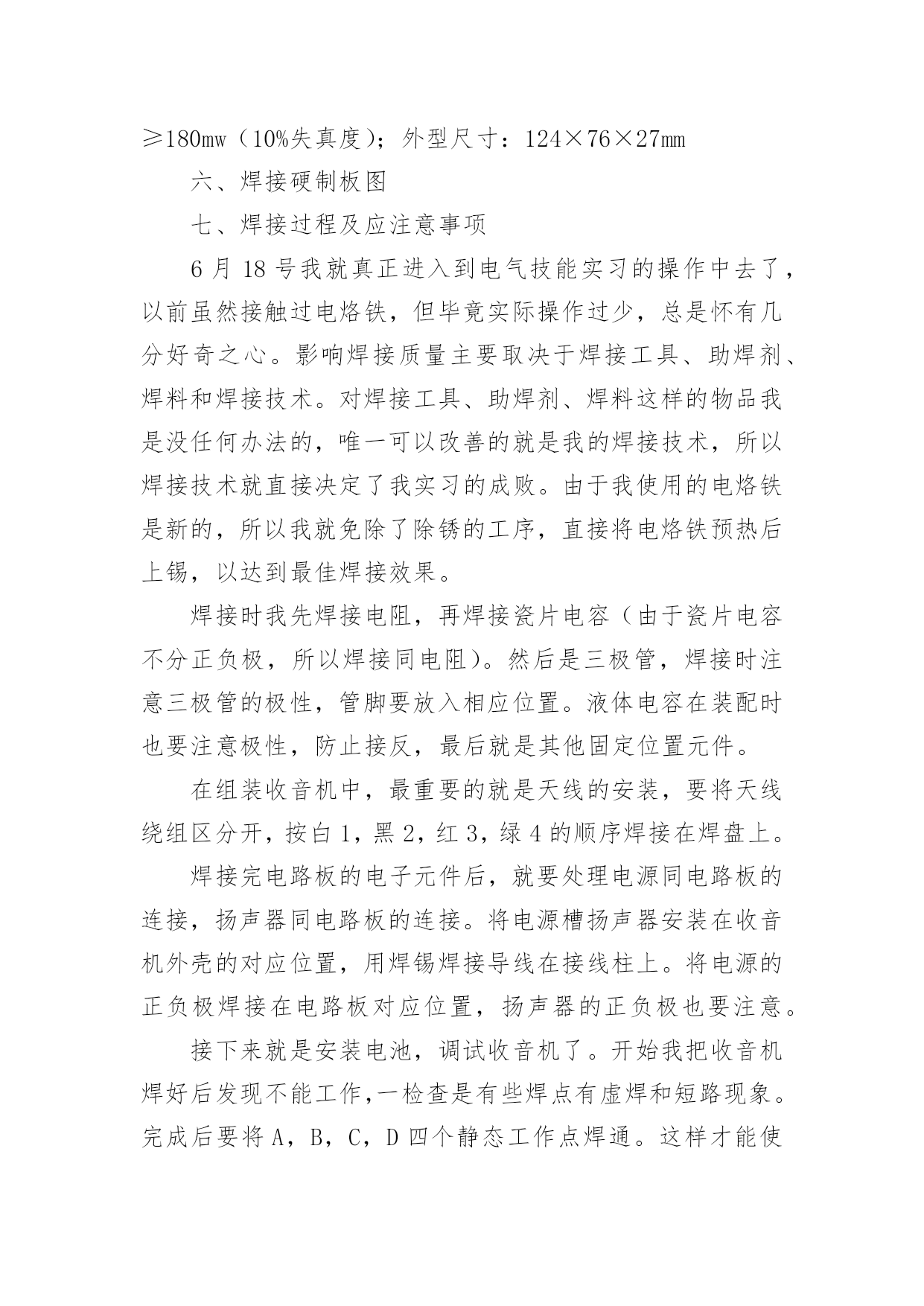

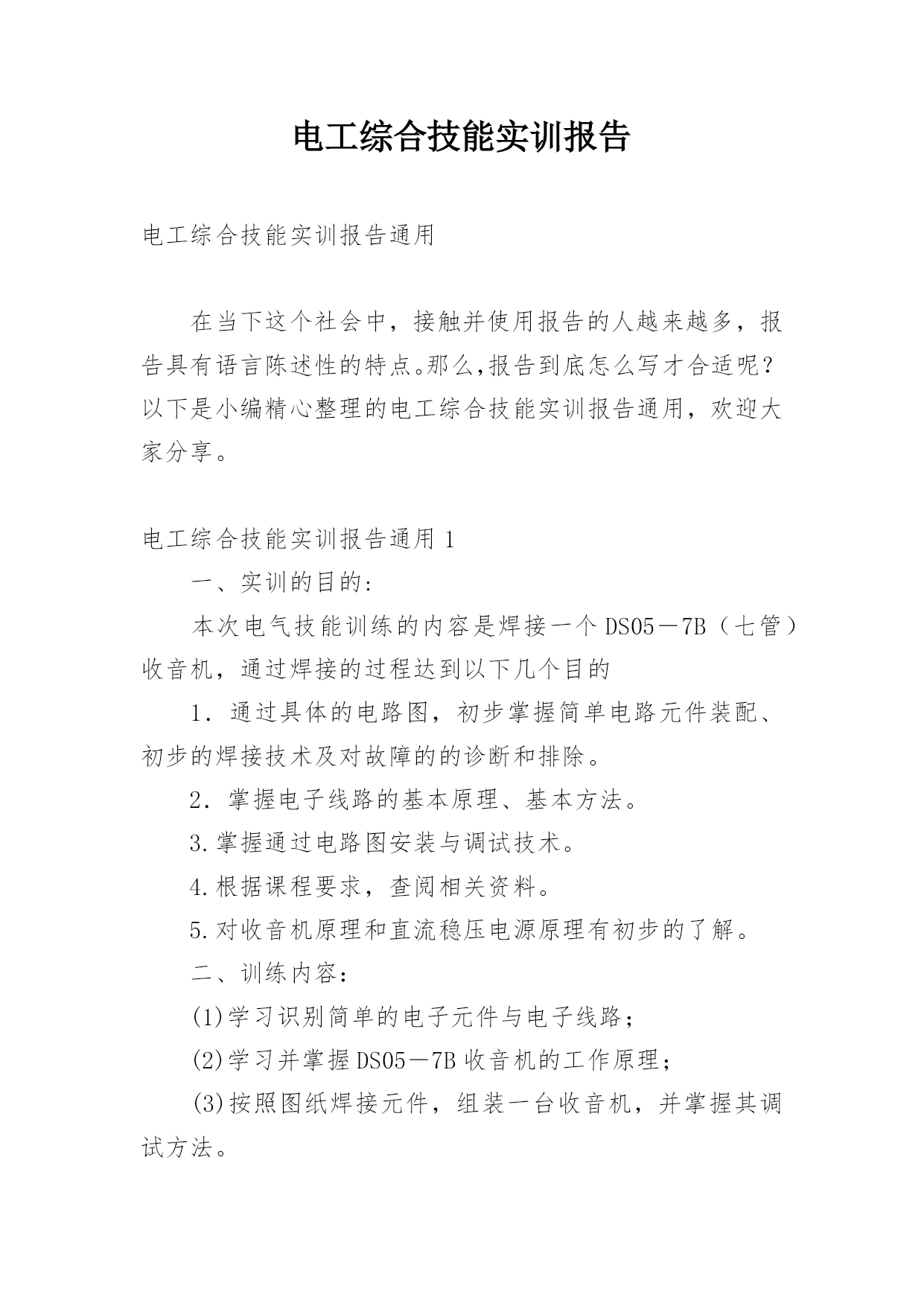

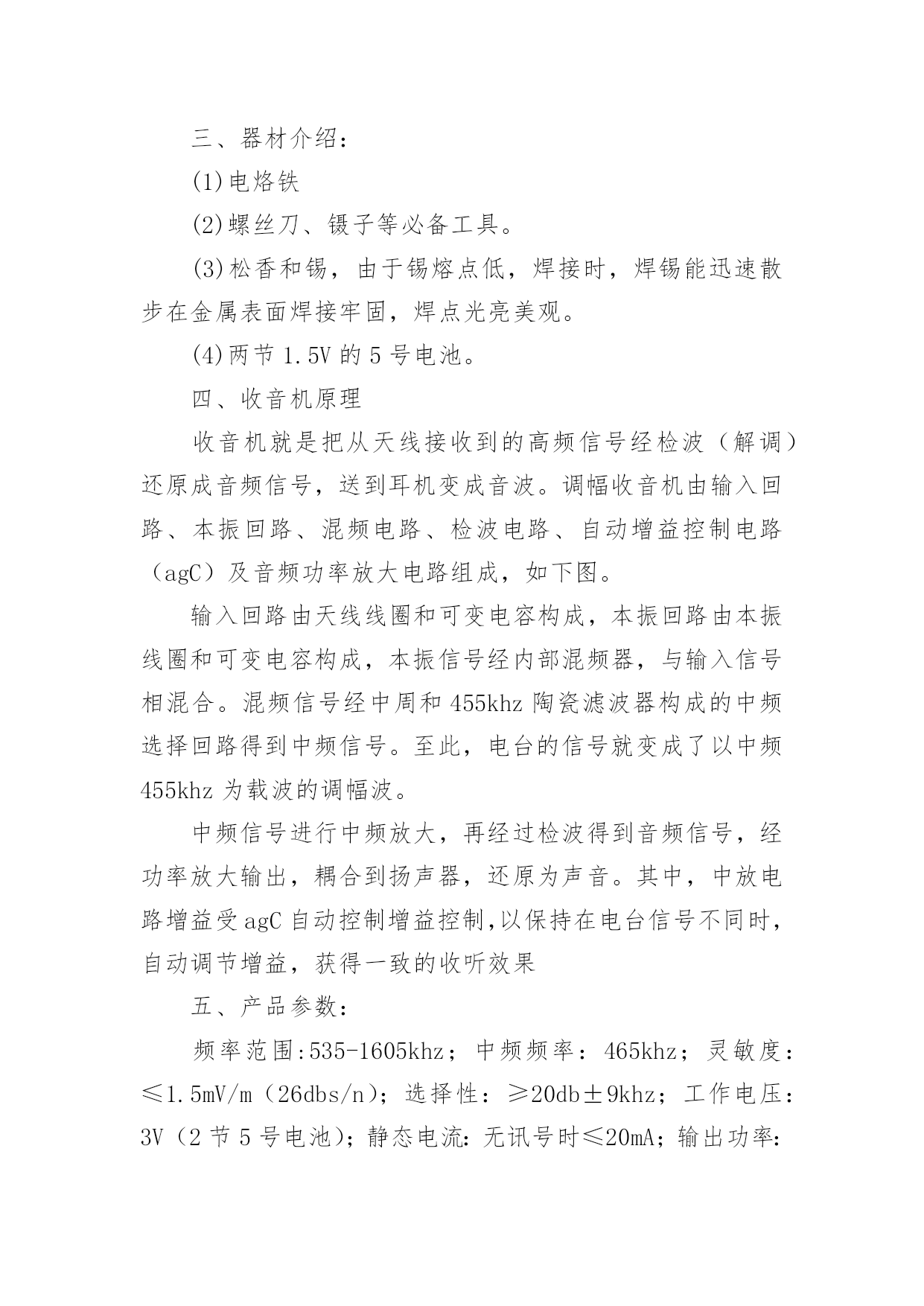

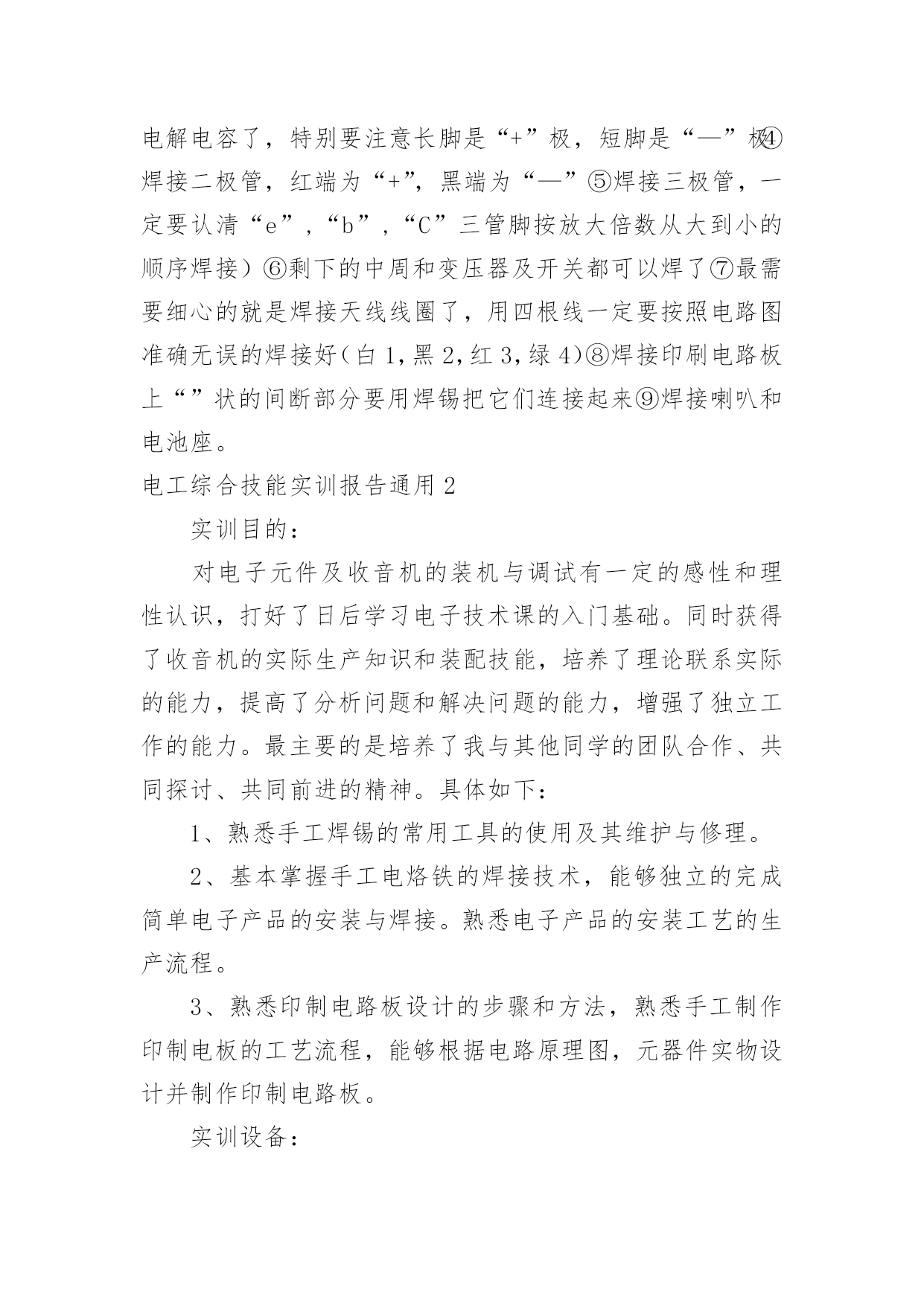

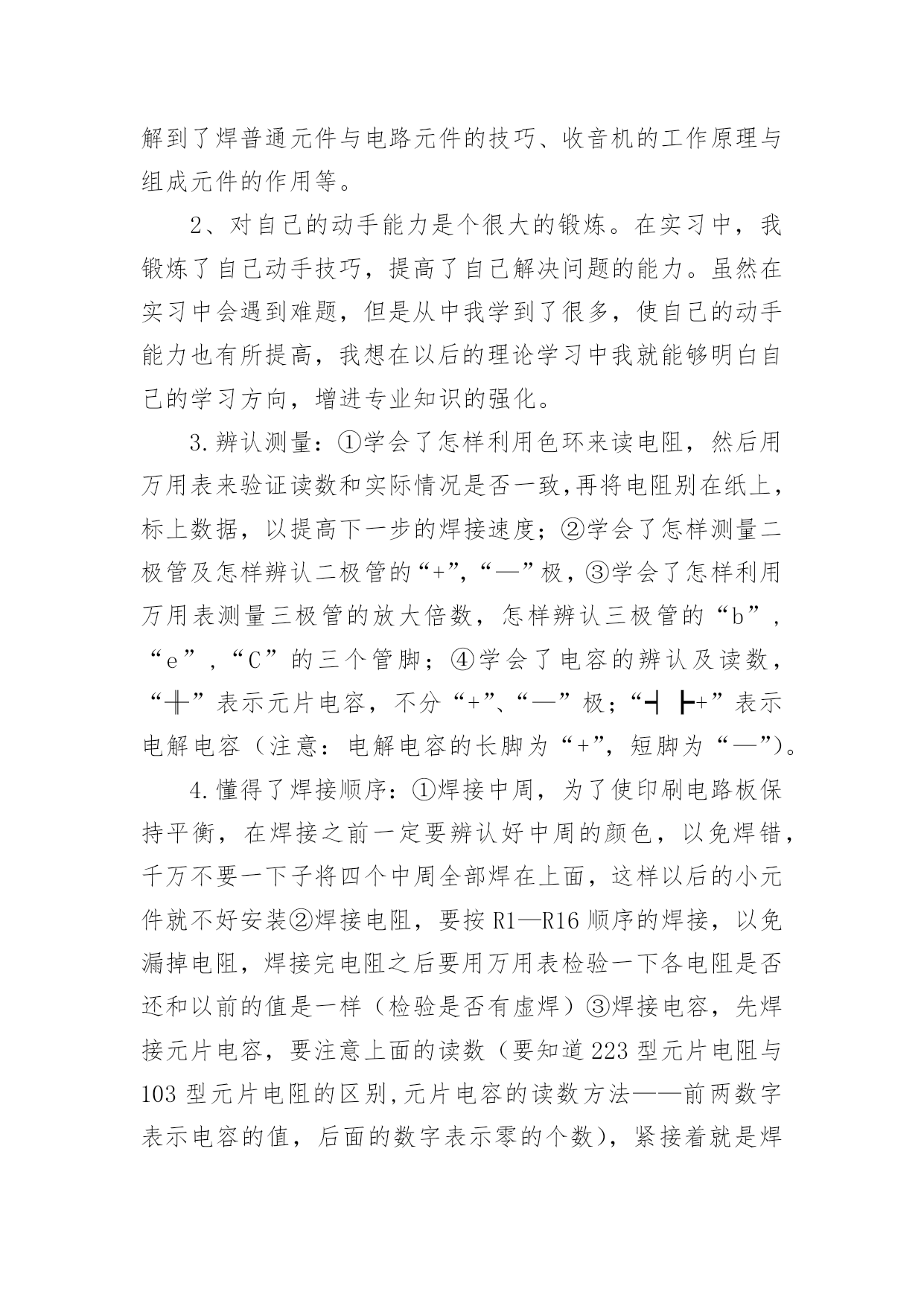

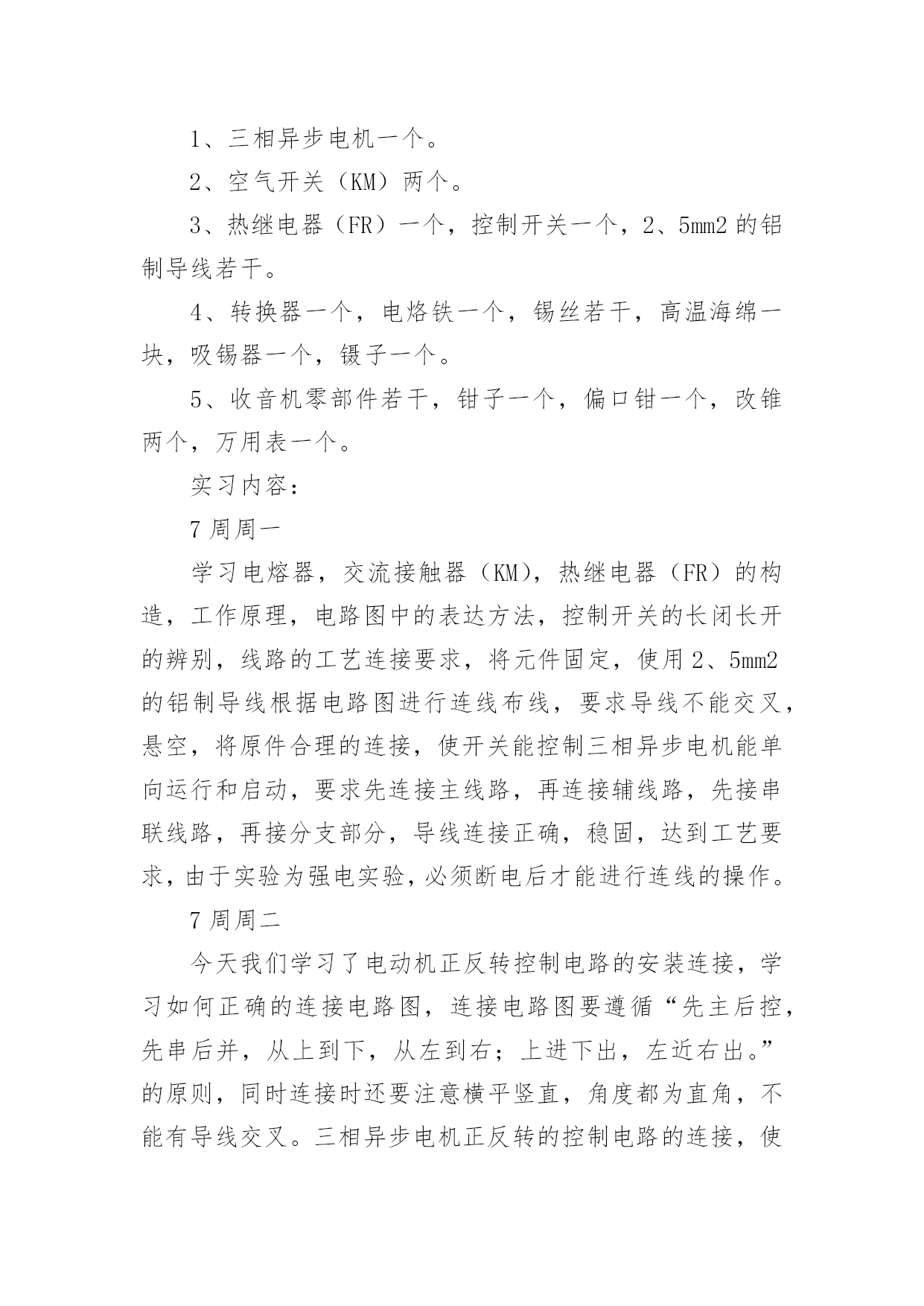

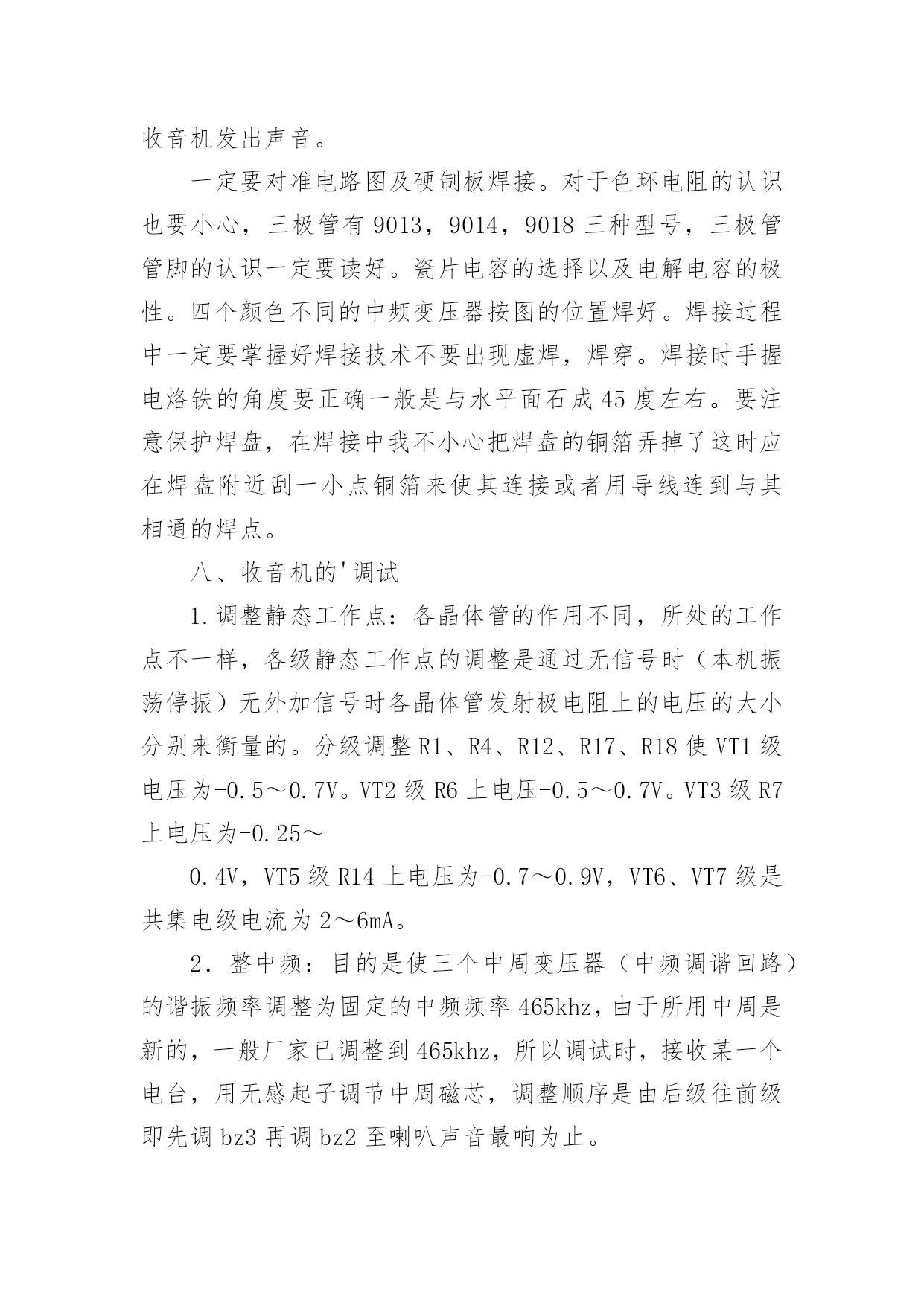

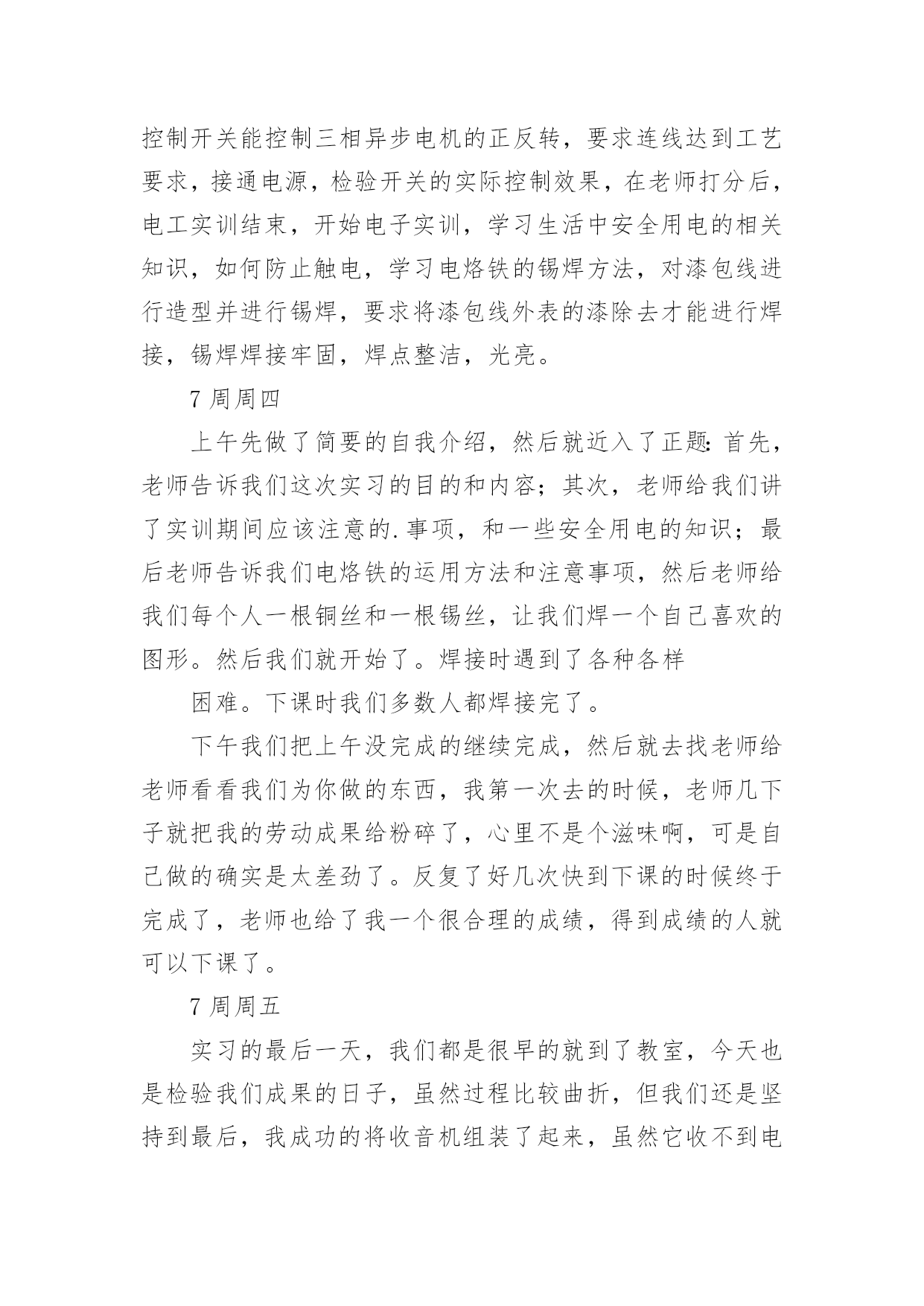

电工综合技能实训报告电工综合技能实训报告通用在当下这个社会中,接触并使用报告的人越来越多,报告具有语言陈述性的特点。那么,报告到底怎么写才合适呢?以下是小编精心整理的电工综合技能实训报告通用,欢迎大家分享。电工综合技能实训报告通用1一、实训的目的:本次电气技能训练的内容是焊接一个DS05-7B(七管)收音机,通过焊接的过程达到以下几个目的1.通过具体的电路图,初步掌握简单电路元件装配、初步的焊接技术及对故障的的诊断和排除。2.掌握电子线路的基本原理、基本方法。3.掌握通过电路图安装与调试技术。4.根据课程要求,查阅相关资料。5.对收音机原理和直流稳压电源原理有初步的了解。二、训练内容:(1)学习识别简单的电子元件与电子线路;(2)学习并掌握DS05-7B收音机的工作原理;(3)按照图纸焊接元件,组装一台收音机,并掌握其调试方法。三、器材介绍:(1)电烙铁(2)螺丝刀、镊子等必备工具。(3)松香和锡,由于锡熔点低,焊接时,焊锡能迅速散步在金属表面焊接牢固,焊点光亮美观。(4)两节1.5V的5号电池。四、收音机原理收音机就是把从天线接收到的高频信号经检波(解调)还原成音频信号,送到耳机变成音波。调幅收音机由输入回路、本振回路、混频电路、检波电路、自动增益控制电路(agC)及音频功率放大电路组成,如下图。输入回路由天线线圈和可变电容构成,本振回路由本振线圈和可变电容构成,本振信号经内部混频器,与输入信号相混合。混频信号经中周和455khz陶瓷滤波器构成的中频选择回路得到中频信号。至此,电台的信号就变成了以中频455khz为载波的调幅波。中频信号进行中频放大,再经过检波得到音频信号,经功率放大输出,耦合到扬声器,还原为声音。其中,中放电路增益受agC自动控制增益控制,以保持在电台信号不同时,自动调节增益,获得一致的收听效果五、产品参数:频率范围:535-1605khz;中频频率:465khz;灵敏度:≤1.5mV/m(26dbs/n);选择性:≥20db±9khz;工作电压:3V(2节5号电池);静态电流:无讯号时≤20mA;输出功率:≥180mw(10%失真度);外型尺寸:124×76×27mm六、焊接硬制板图七、焊接过程及应注意事项6月18号我就真正进入到电气技能实习的操作中去了,以前虽然接触过电烙铁,但毕竟实际操作过少,总是怀有几分好奇之心。影响焊接质量主要取决于焊接工具、助焊剂、焊料和焊接技术。对焊接工具、助焊剂、焊料这样的物品我是没任何办法的,唯一可以改善的就是我的焊接技术,所以焊接技术就直接决定了我实习的成败。由于我使用的电烙铁是新的,所以我就免除了除锈的工序,直接将电烙铁预热后上锡,以达到最佳焊接效果。焊接时我先焊接电阻,再焊接瓷片电容(由于瓷片电容不分正负极,所以焊接同电阻)。然后是三极管,焊接时注意三极管的极性,管脚要放入相应位置。液体电容在装配时也要注意极性,防止接反,最后就是其他固定位置元件。在组装收音机中,最重要的就是天线的安装,要将天线绕组区分开,按白1,黑2,红3,绿4的顺序焊接在焊盘上。焊接完电路板的电子元件后,就要处理电源同电路板的连接,扬声器同电路板的连接。将电源槽扬声器安装在收音机外壳的对应位置,用焊锡焊接导线在接线柱上。将电源的正负极焊接在电路板对应位置,扬声器的正负极也要注意。接下来就是安装电池,调试收音机了。开始我把收音机焊好后发现不能工作,一检查是有些焊点有虚焊和短路现象。完成后要将A,B,C,D四个静态工作点焊通。这样才能使收音机发出声音。一定要对准电路图及硬制板焊接。对于色环电阻的认识也要小心,三极管有9013,9014,9018三种型号,三极管管脚的认识一定要读好。瓷片电容的选择以及电解电容的极性。四个颜色不同的中频变压器按图的位置焊好。焊接过程中一定要掌握好焊接技术不要出现虚焊,焊穿。焊接时手握电烙铁的角度要正确一般是与水平面石成45度左右。要注意保护焊盘,在焊接中我不小心把焊盘的铜箔弄掉了这时应在焊盘附近刮一小点铜箔来使其连接或者用导线连到与其相通的焊点。八、收音机的'调试1.调整静态工作点:各晶体管的作用不同,所处的工作点不一样,各级静态工作点的调整是通过无信号时(本机振荡停振)无外加信号时各晶体管发射极电阻上的电压的大小分别来衡量的。分级调整R1、R4、R12、R17、R18使VT1级电压为-0.5~0.7V。VT2级R6上电压-0.5~0.7V。VT3级R7上电压为-0.25~0.4V,VT5级R14上电压为-0.7~0.9V,VT6、VT7级是共集电级电流为2~6mA。2.整中频:目的是使三个中周变压器(中频调谐回路)的谐振频率调整为固定的中频频率465khz,由于所用中周是新的,一般厂家已调整到465khz,所以调试时,接收某一个电台,用无感起子调节中周磁芯,调整顺序
