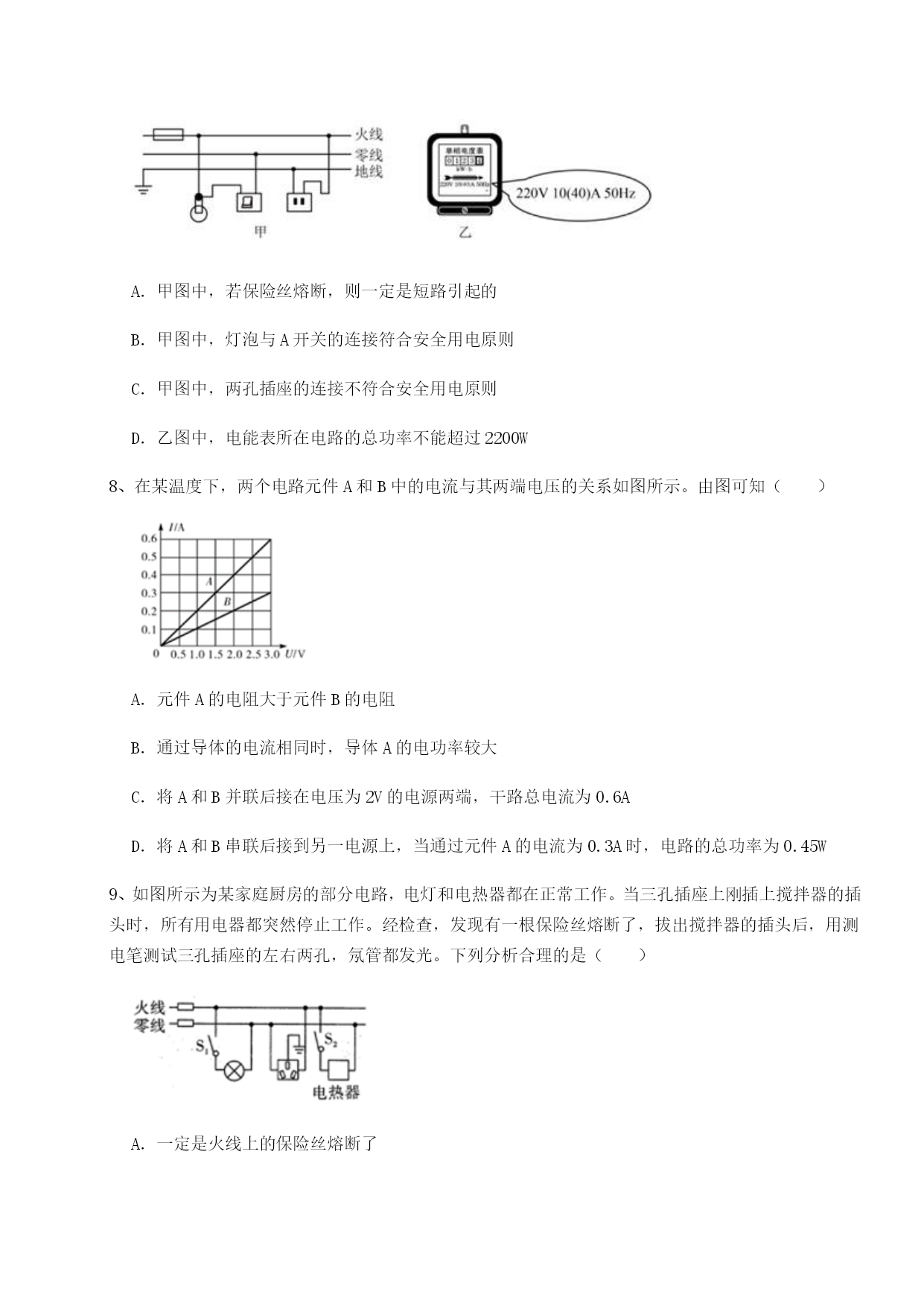

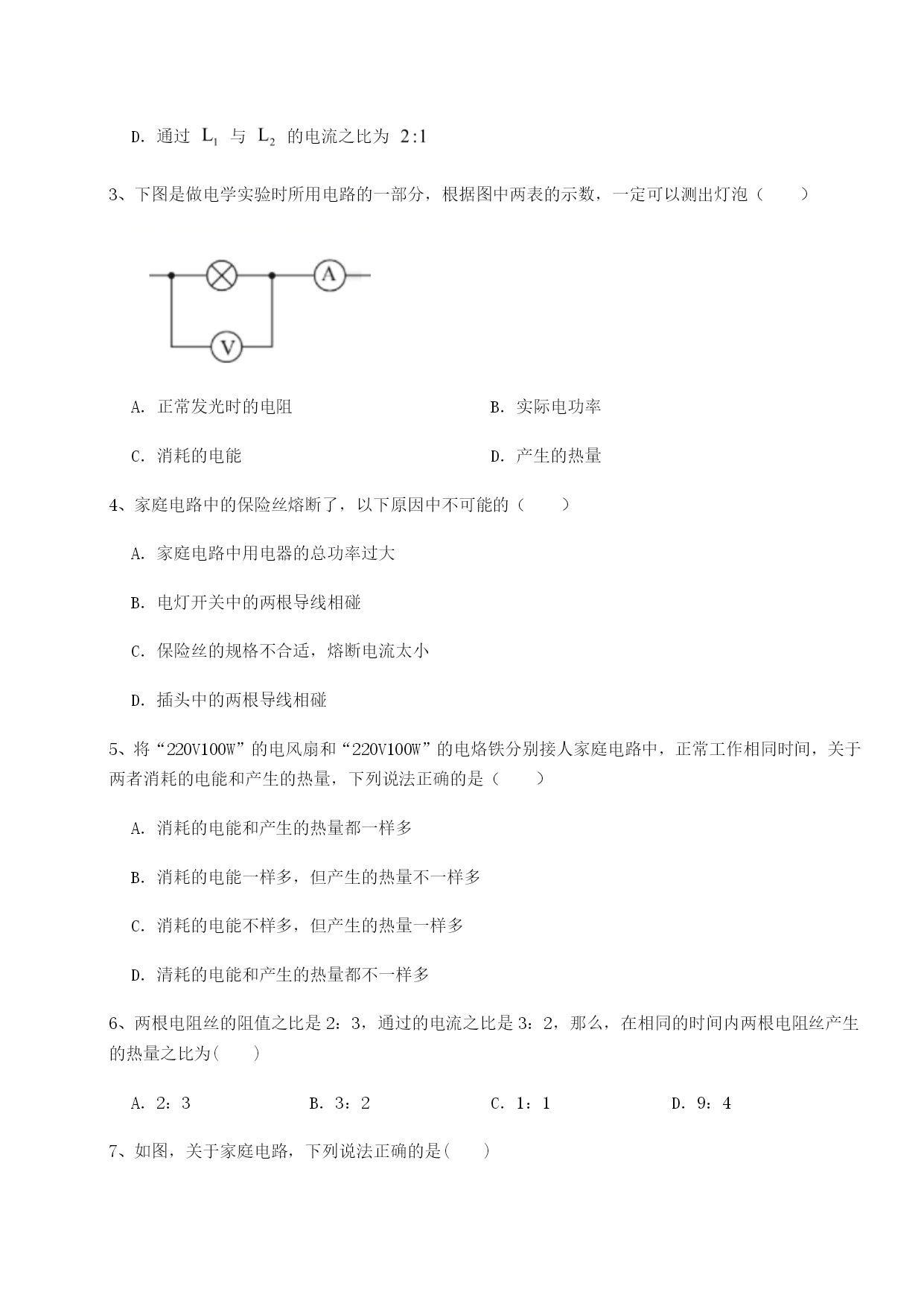

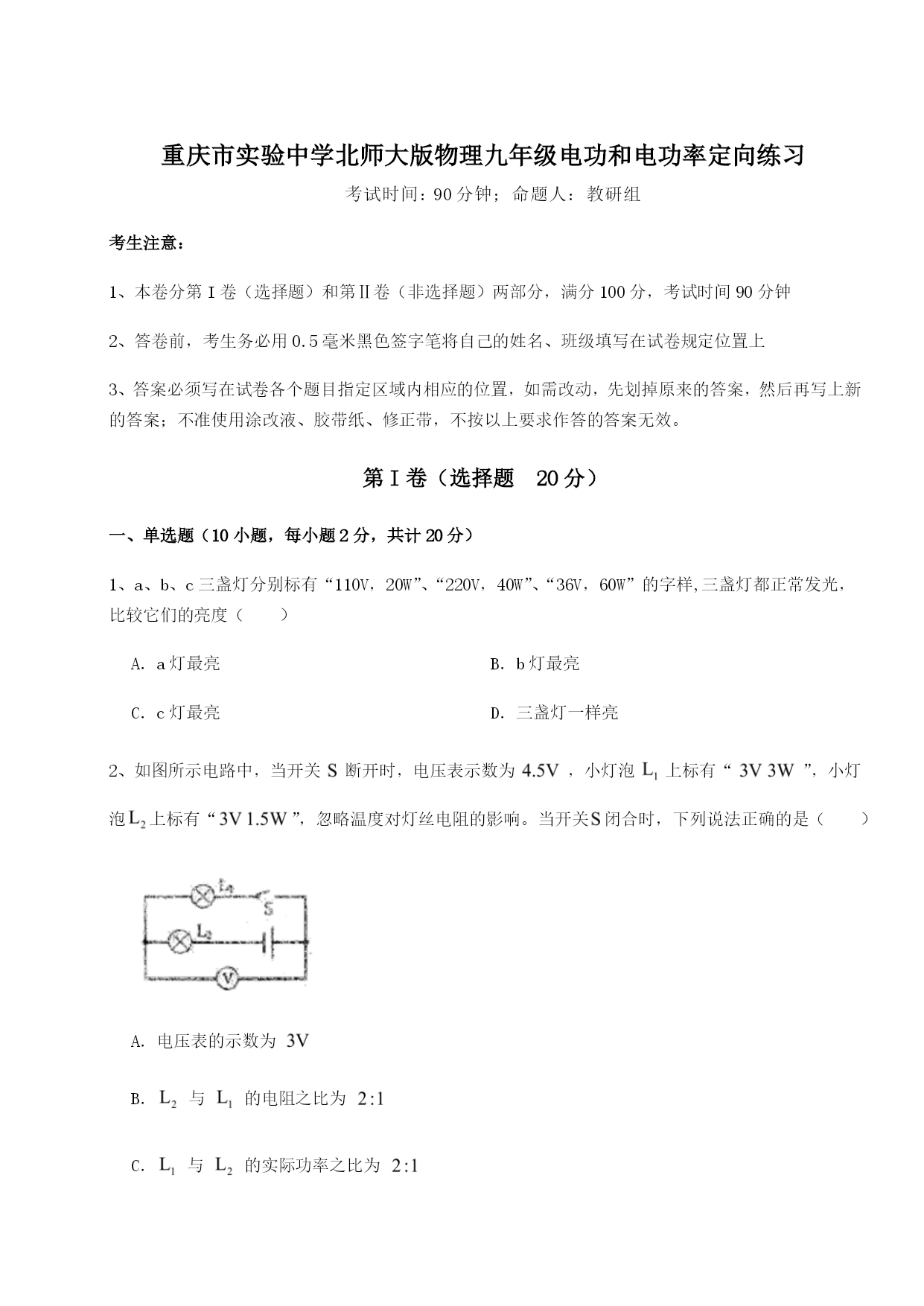

重庆市实验中学北师大版物理九年级电功和电功率定向练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、a、b、c三盏灯分别标有“110V，20W”、“220V，40W”、“36V，60W”的字样,三盏灯都正常发光，比较它们的亮度（）A．a灯最亮B．b灯最亮C．c灯最亮D．三盏灯一样亮2、如图所示电路中，当开关断开时，电压表示数为，小灯泡上标有“”，小灯泡上标有“”，忽略温度对灯丝电阻的影响。当开关闭合时，下列说法正确的是（）A．电压表的示数为B．与的电阻之比为C．与的实际功率之比为D．通过与的电流之比为3、下图是做电学实验时所用电路的一部分，根据图中两表的示数，一定可以测出灯泡（）A．正常发光时的电阻B．实际电功率C．消耗的电能D．产生的热量4、家庭电路中的保险丝熔断了，以下原因中不可能的（）A．家庭电路中用电器的总功率过大B．电灯开关中的两根导线相碰C．保险丝的规格不合适，熔断电流太小D．插头中的两根导线相碰5、将“220V100W”的电风扇和“220V100W”的电烙铁分别接人家庭电路中，正常工作相同时间，关于两者消耗的电能和产生的热量，下列说法正确的是（）A．消耗的电能和产生的热量都一样多B．消耗的电能一样多，但产生的热量不一样多C．消耗的电能不样多，但产生的热量一样多D．清耗的电能和产生的热量都不一样多6、两根电阻丝的阻值之比是2：3，通过的电流之比是3：2，那么，在相同的时间内两根电阻丝产生的热量之比为()A．2：3B．3：2C．1：1D．9：47、如图，关于家庭电路，下列说法正确的是()A．甲图中，若保险丝熔断，则一定是短路引起的B．甲图中，灯泡与A开关的连接符合安全用电原则C．甲图中，两孔插座的连接不符合安全用电原则D．乙图中，电能表所在电路的总功率不能超过2200W8、在某温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。由图可知（）A．元件A的电阻大于元件B的电阻B．通过导体的电流相同时，导体A的电功率较大C．将A和B并联后接在电压为2V的电源两端，干路总电流为0.6AD．将A和B串联后接到另一电源上，当通过元件A的电流为0.3A时，电路的总功率为0.45W9、如图所示为某家庭厨房的部分电路，电灯和电热器都在正常工作。当三孔插座上刚插上搅拌器的插头时，所有用电器都突然停止工作。经检查，发现有一根保险丝熔断了，拔出搅拌器的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光。下列分析合理的是（）A．一定是火线上的保险丝熔断了B．只断开S1，再用测电笔检测灯泡的两个接线柱，氖管都发光C．只断开S2，再用测电笔检测三孔插座的左右两孔，氖管都不发光D．断开S1和S2，再用测电笔检测三孔插座的左右两孔，氖管都不发光10、符合安全要求的家用电能表及其配套装置如图所示，家中已有部分用电器正在工作，把一个800W的电吹风插头插进插座。闭合电吹风的开关时，空气开关跳闸，以下判断正确的是（）A．电能表工作时的电流不应超过10AB．电能表转盘每转一圈，用电器耗电1200kW·hC．家中同时工作的用电器，总功率不应超过4400WD．一定是电吹风或其使用的插头发生了短路第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示是小明家中的电能表，一天小明关闭了家中其他用电器，只让一个电热水壶单独工作，发现此电能表的转盘转过了120转，则在这内电热水壶消耗的电能是，这个电热水壶的功率是W。2、将标有“6V3W”字样的小灯泡L1与额定电压为12V的小灯泡L2并联接在电源上，L1正常发光，L2较暗，此时干路中的总电流为1.1A，L1正常发光时通过它的电流为A；若将L1、L2串联到另一个电压可调的电源上，电源电压最大为V。（不考虑温度对灯丝电阻的影响）3、如图所示是常用的电热水壶的电路原理图．电热水壶最多能装1L的水，其额定电压为220V有“加热”和“保温”两个挡，定值电阻R1的阻值为132Ω，电热丝R2的阻值为48.4Ω。当开关S1、S2均闭合时，电热水壶处于(填“保温”或“加热”)状态。若不计热量损失，电热水壶装满初温为20℃的水加热升高到100℃需要的时间为s。[ρ水=1.0×103kg
