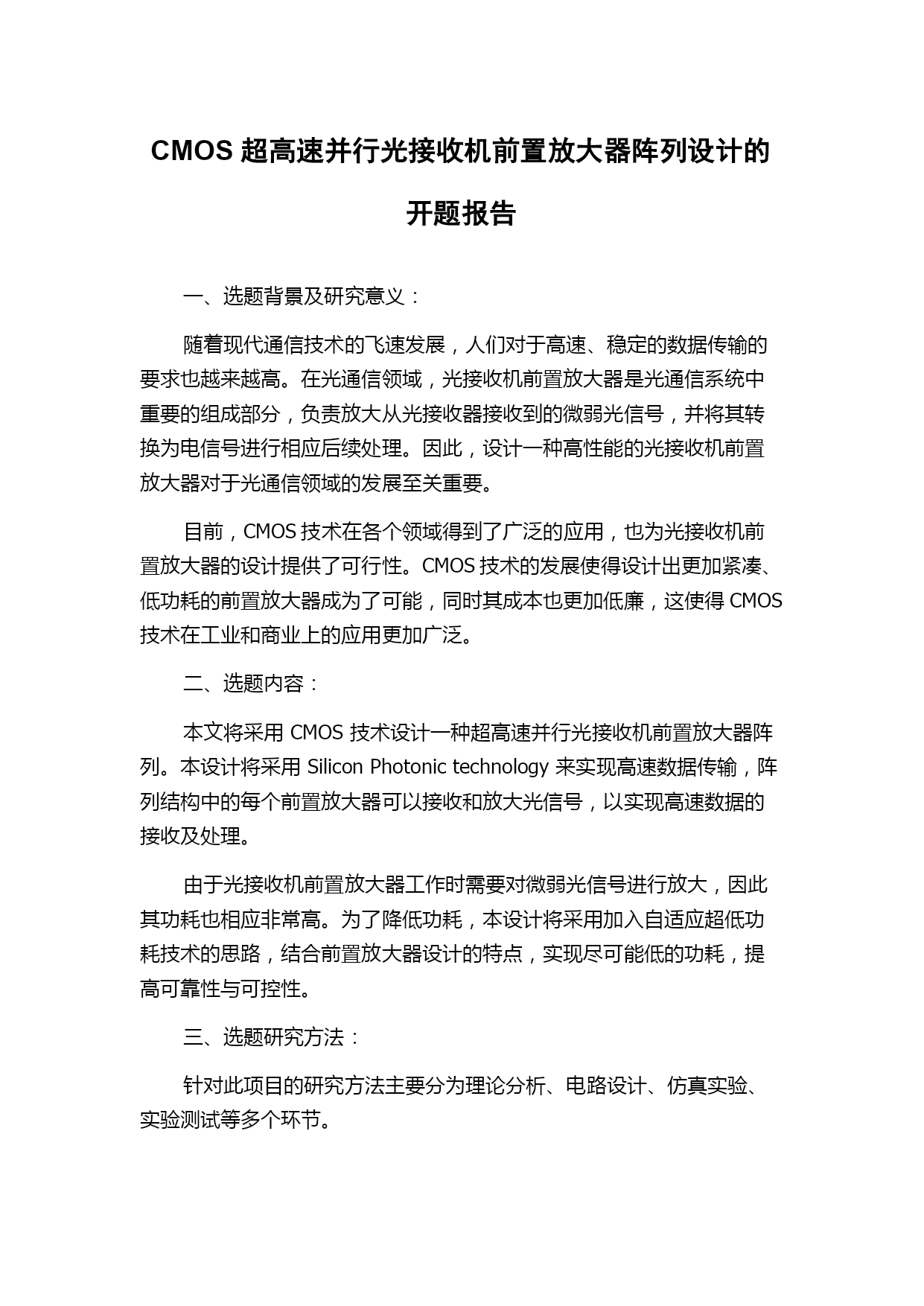

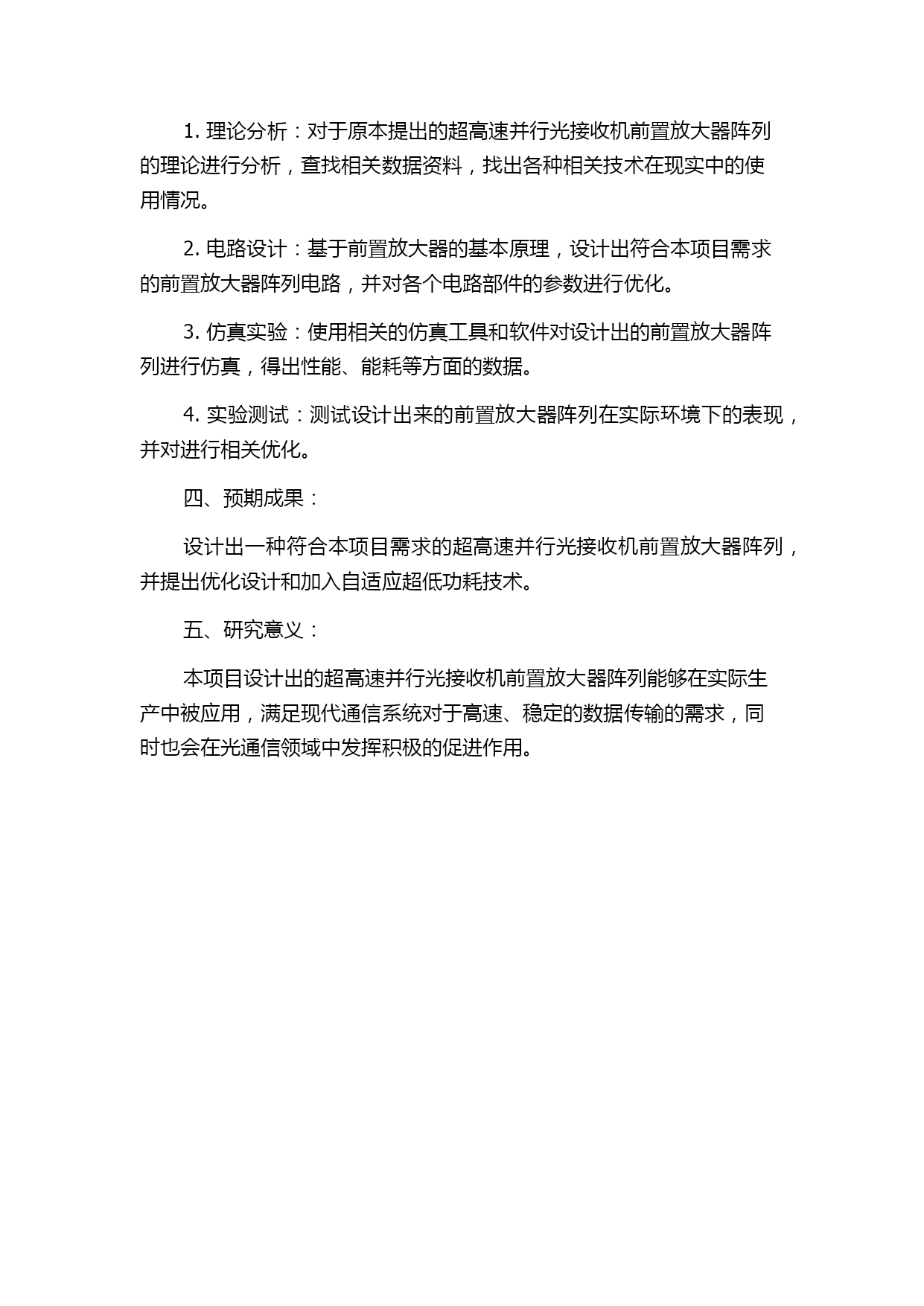

CMOS超高速并行光接收机前置放大器阵列设计的开题报告一、选题背景及研究意义：随着现代通信技术的飞速发展，人们对于高速、稳定的数据传输的要求也越来越高。在光通信领域，光接收机前置放大器是光通信系统中重要的组成部分，负责放大从光接收器接收到的微弱光信号，并将其转换为电信号进行相应后续处理。因此，设计一种高性能的光接收机前置放大器对于光通信领域的发展至关重要。目前，CMOS技术在各个领域得到了广泛的应用，也为光接收机前置放大器的设计提供了可行性。CMOS技术的发展使得设计出更加紧凑、低功耗的前置放大器成为了可能，同时其成本也更加低廉，这使得CMOS技术在工业和商业上的应用更加广泛。二、选题内容：本文将采用CMOS技术设计一种超高速并行光接收机前置放大器阵列。本设计将采用SiliconPhotonictechnology来实现高速数据传输，阵列结构中的每个前置放大器可以接收和放大光信号，以实现高速数据的接收及处理。由于光接收机前置放大器工作时需要对微弱光信号进行放大，因此其功耗也相应非常高。为了降低功耗，本设计将采用加入自适应超低功耗技术的思路，结合前置放大器设计的特点，实现尽可能低的功耗，提高可靠性与可控性。三、选题研究方法：针对此项目的研究方法主要分为理论分析、电路设计、仿真实验、实验测试等多个环节。1.理论分析：对于原本提出的超高速并行光接收机前置放大器阵列的理论进行分析，查找相关数据资料，找出各种相关技术在现实中的使用情况。2.电路设计：基于前置放大器的基本原理，设计出符合本项目需求的前置放大器阵列电路，并对各个电路部件的参数进行优化。3.仿真实验：使用相关的仿真工具和软件对设计出的前置放大器阵列进行仿真，得出性能、能耗等方面的数据。4.实验测试：测试设计出来的前置放大器阵列在实际环境下的表现，并对进行相关优化。四、预期成果：设计出一种符合本项目需求的超高速并行光接收机前置放大器阵列，并提出优化设计和加入自适应超低功耗技术。五、研究意义：本项目设计出的超高速并行光接收机前置放大器阵列能够在实际生产中被应用，满足现代通信系统对于高速、稳定的数据传输的需求，同时也会在光通信领域中发挥积极的促进作用。
