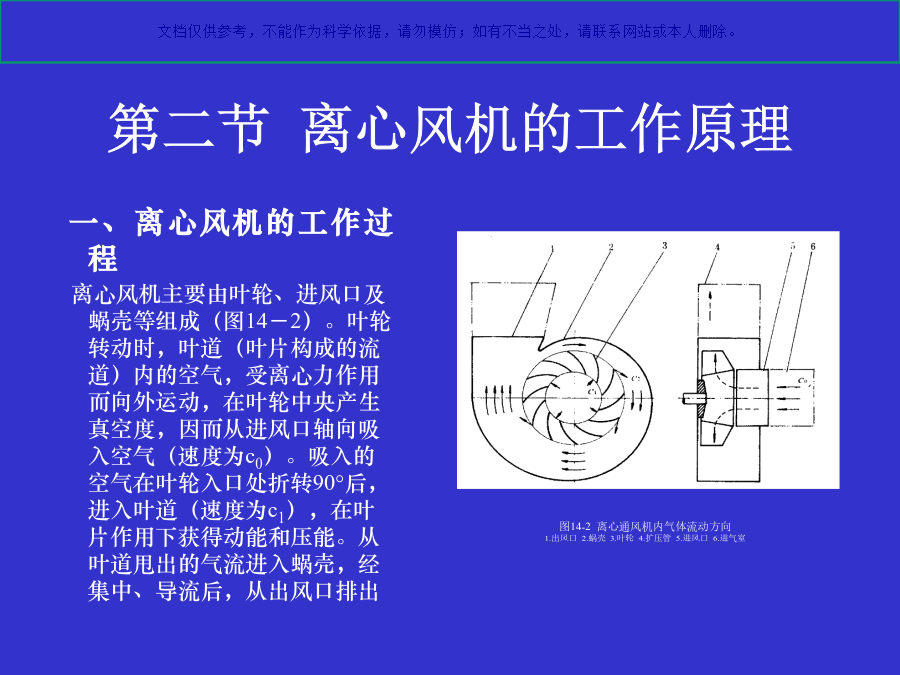

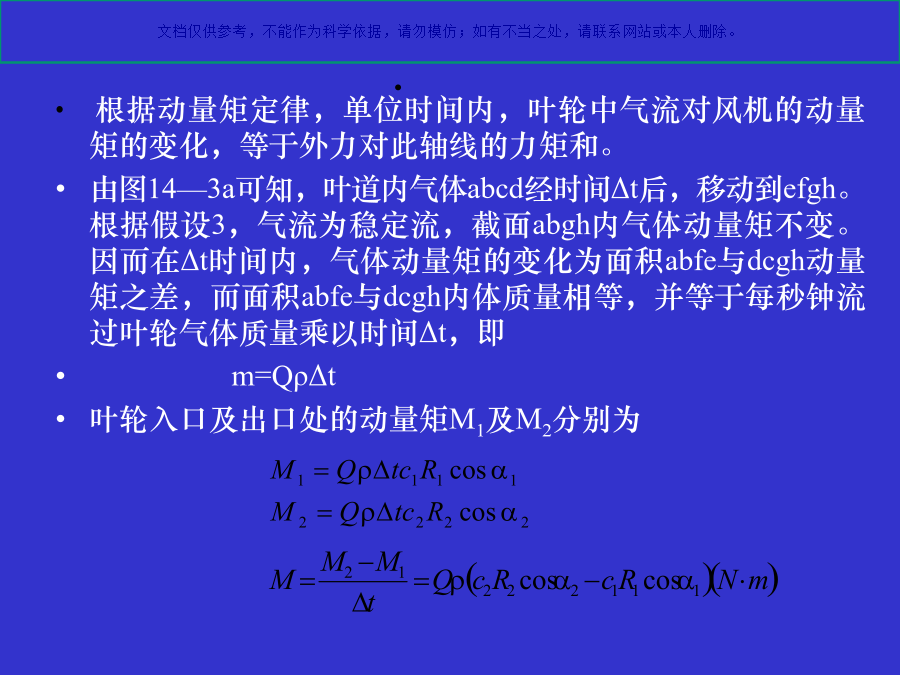

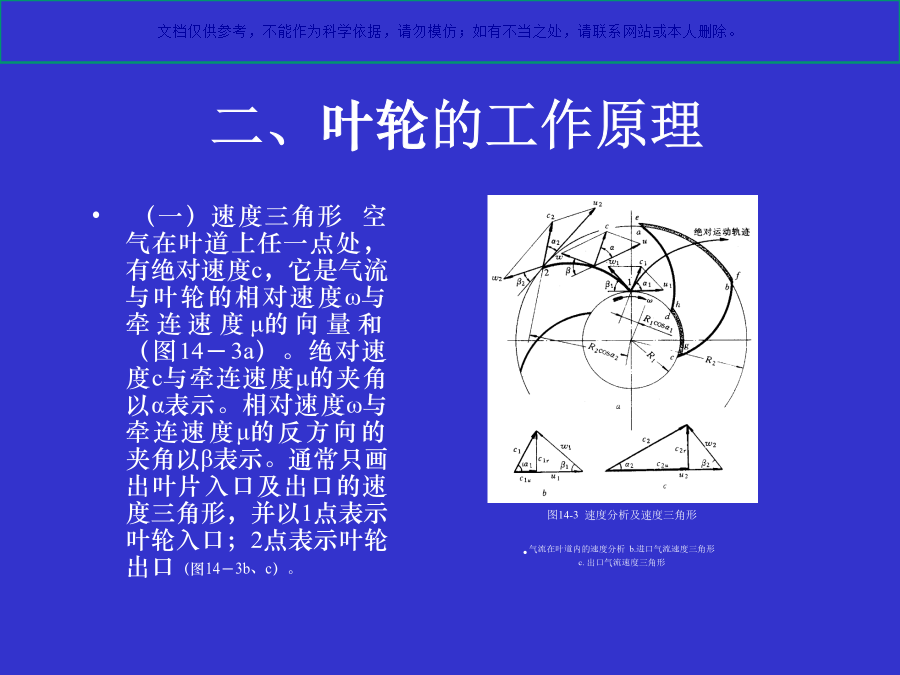

第一节概述二、风机的分类农业机械普遍应用离心式风机农业机械上的风机还可分为清粮型及通过用型两类三、离心风机的称号第二节离心风机的工作原理二、叶轮的工作原理（二）基本方程——欧拉方程..（三）轴向涡流三、离心风机的功耗及效率表14－2电动机容量储备系数四、离心风机的性能曲线式中D2——叶轮外径b2——叶轮外径处叶片宽度在叶片无限多时，气流出口角β2等于叶片安装角β2A。一台风机若转速不变，则u2、D2、b2、β2A均为常数，则有：PT∞=A－BQ图14-5风机的理论性能曲线（PT∞-Q）图14-6风机的理论性能曲线（N-Q）因A、B为常数，所以PT∞与Q成线性关系。对前向叶片，β2A>90°，ctgB2<0，B为负值，故PT∞因Q的增加而增加（图14－5）；径向叶片β2A=90°，ctgB2=0，B=0；后向叶片，β2A<90°，ctgB2>0，B为正值，故PT∞因Q的增加而减少。图14-7有限叶片数对理论性能曲线(P-Q线)的影响n=常数；β＜90°因假定无能量损失，所以风机轴功率N与压力和流量之乘积成正比因而可得三种叶片的功率消耗与流量的关系曲线（一）图14-8实际性能曲线(P-Q)后向叶片，n=常数实际性能曲线实际上风机有能量损失，如果只考虑流动损失，则在给定转速下的实际性能曲线（P－Q）如图14－8所示。由于未考虑泄漏损失及轮阻损失，它与实际情况有一定出入。图14-9离心通风机的性能曲线a.前向叶片风机b.后向叶片风机目前还不能用计算的方法绘制实际性能曲线。所以离心风机的性能曲线者是根据试验数据绘制的。由风机试验可测出各工况点的流量Q、全压P及轴功率N并算得效率。以流量Q为横坐标所得P－Q、N－Q、η－Q等关系曲线即为风机的实际性能曲线（图14－9）。五、叶片形状（一）叶片形状对风机性能的影响叶片形状影响出口安装角β2A的大小，因而也影响在叶轮出口处气流绝对速度C2的大小（图14－11）。C2不同，则风机性能也有较大差异。2、随流量的增加，前向叶轮风机功耗剧增，有超载的可能，称为过载风机，后向叶轮则有功率不易过载的优点。第三节风机的选用显然，为了使气流能有效地吸取夹杂物，在沉降室中分离夹杂物并防止吸取谷粒，气流应以设计速度通过管网。已知设计的气流速度，可求得管网设计流量Q（m3/s）。管网阻力可分为吸管阻力ΔPx及压气管阻力ΔPy两部分，此外，气流从排风管排入大气时具有动能（以压力计，ΔPdc），故管网的全压位：P=ΔPx＋ΔPy＋ΔPdc管网如无泄漏，则流量不变，而管网全压与流量的平方成正比，即：P=KQ2式中，K为总阻力系数，对于一个确定的管网，K为常数，故P与Q成抛物线关系，叫做管网特性二、管网的计算（一）管网计算的一般程序1、根据工作要求配置气流管道及有关设备。2、确定空气流量。3、确定气流在管道各部分的工作速度。4、根据流量及气流速度计算管道断面尺寸。5、计算气流通过管网所需压力。6、选择或设计风机并选择配套动力。（三）气流速度管网中各工作管道的气流速度v，可根据工作要求选用。在气流输送装置上，当流量一定量，速度越低，则管道尺寸越大，且容易阻塞；速度过高时，功率消耗大。通常v=φvl式中vl——物料的临界速度，m/sφ——速度系数，浓度越大，所需的φ越大，可根据试验数据选用。速度确定后，可按下式计算工作管道内径式中l——管道长度（m）d——管道当量直径(m)λ——摩擦阻力系数ρ——空气密度（Kg/m3）μ——输送浓度c——经验系数。为便于计算，上式可改写为：Pm=Rgl（1+cμ）式中，R为纯空气通过一米长风管的摩擦阻力（mmH2O/m，1mmH2O=9.81N/m2），它与管道直径d、气流速度v有关，可直接从手册中查得。离心风机的选用四、离心风机的调节第四节横流风机和轴流风机风机的性能试验
