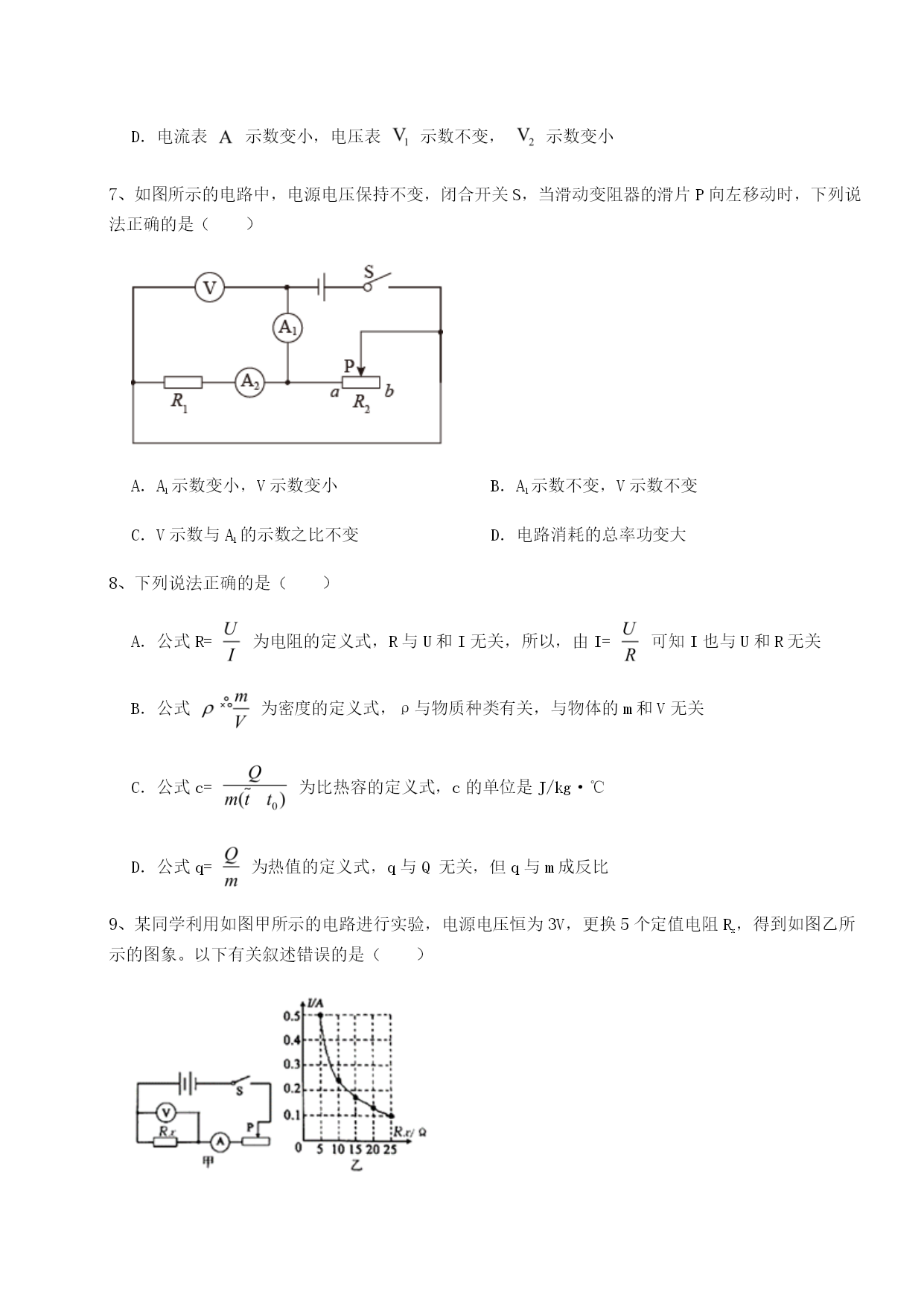

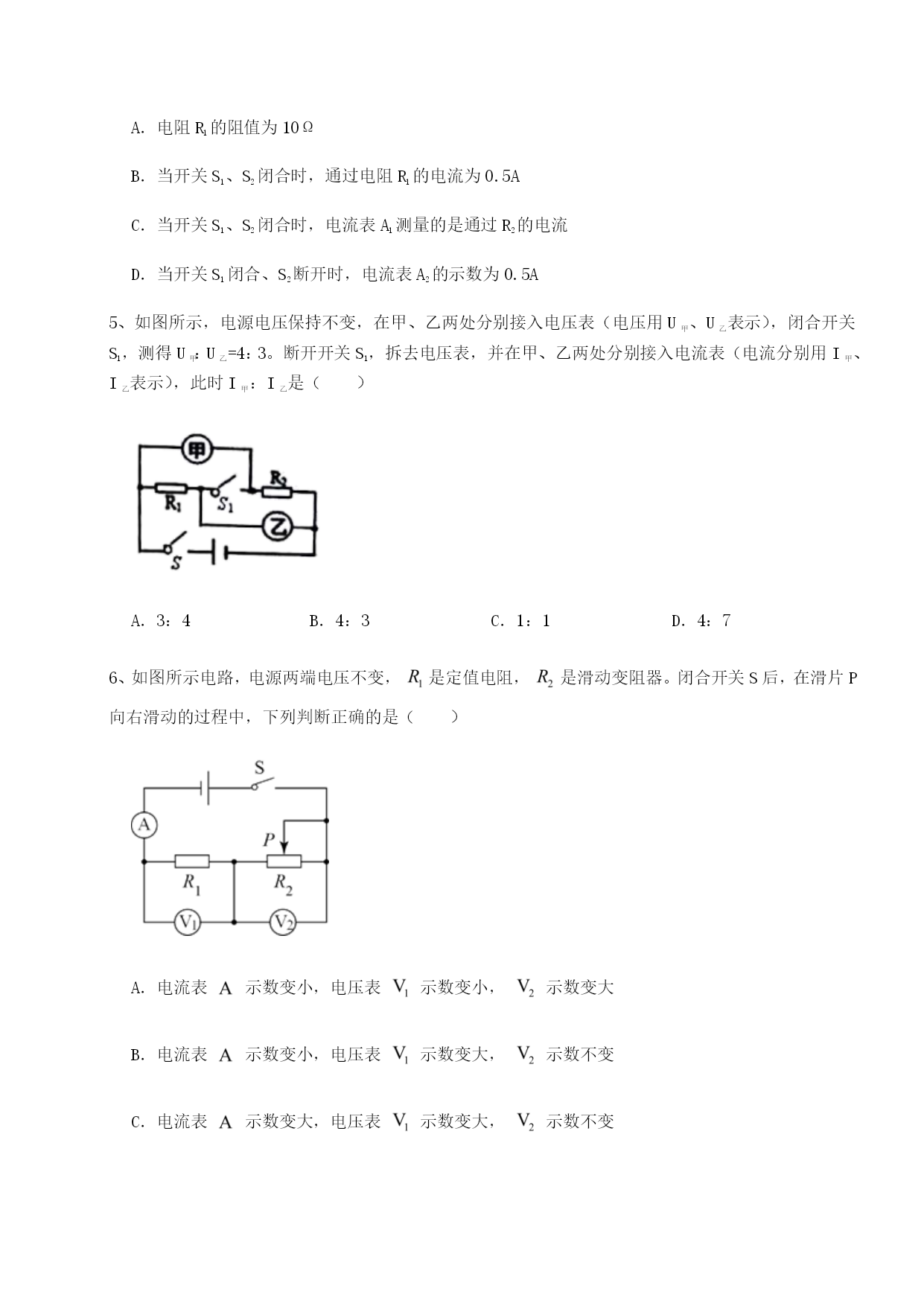

北师大版物理九年级全册第十二章欧姆定律综合测试考试时间:90分钟;命题人:教研组考生注意:1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。第I卷(选择题20分)一、单选题(10小题,每小题2分,共计20分)1、高速公路收费站,现在对过往的超载货车实施计重收费,某同学结合所学物理知识设计了如图所示的计重秤原理图,以下说法正确的是()A.称重表其实是一个电压表B.电路中的R1是没有作用的C.当车辆越重时,称重表的示数越小D.当车辆越重时,称重表的示数越大2、如图所示的坐标图,如果可以给这个坐标图的横纵坐标加上一些适当的物理量及单位,可以用来说明()A.物质的比热容与物体质量的关系B.燃料完全燃烧放出的热量与质量的关系C.导体的电阻与其两端的电压的关系D.燃料的热值与燃料的质量的关系3、小红将酒精气体传感器、电阻R与电压表组成如图所示电路。闭合开关,将传感器逐渐靠近装有酒精的杯口上方,发现电压表示数逐渐减小。此过程中()A.电阻R的功率在逐渐减小B.传感器的电阻逐渐减小C.传感器的电阻可能不变D.电阻R的电压与传感器的电压之和逐渐减小4、如图所示的电路中,电阻R2的阻值为15Ω。当开关S1、S2闭合时,电流表A1的示数为0.5A,电流表A2的示数为0.2A。下列说法正确的是()A.电阻R1的阻值为10ΩB.当开关S1、S2闭合时,通过电阻R1的电流为0.5AC.当开关S1、S2闭合时,电流表A1测量的是通过R2的电流D.当开关S1闭合、S2断开时,电流表A2的示数为0.5A5、如图所示,电源电压保持不变,在甲、乙两处分别接入电压表(电压用U甲、U乙表示),闭合开关S1,测得U甲:U乙=4:3。断开开关S1,拆去电压表,并在甲、乙两处分别接入电流表(电流分别用I甲、I乙表示),此时I甲:I乙是()A.3:4B.4:3C.1:1D.4:76、如图所示电路,电源两端电压不变,是定值电阻,是滑动变阻器。闭合开关S后,在滑片P向右滑动的过程中,下列判断正确的是()A.电流表示数变小,电压表示数变小,示数变大B.电流表示数变小,电压表示数变大,示数不变C.电流表示数变大,电压表示数变大,示数不变D.电流表示数变小,电压表示数不变,示数变小7、如图所示的电路中,电源电压保持不变,闭合开关S,当滑动变阻器的滑片P向左移动时,下列说法正确的是()A.A1示数变小,V示数变小B.A1示数不变,V示数不变C.V示数与A1的示数之比不变D.电路消耗的总率功变大8、下列说法正确的是()A.公式R=为电阻的定义式,R与U和I无关,所以,由I=可知I也与U和R无关B.公式为密度的定义式,ρ与物质种类有关,与物体的m和V无关C.公式c=为比热容的定义式,c的单位是J/kg·℃D.公式q=为热值的定义式,q与Q无关,但q与m成反比9、某同学利用如图甲所示的电路进行实验,电源电压恒为3V,更换5个定值电阻Rx,得到如图乙所示的图象。以下有关叙述错误的是()A.该同学研究的是电流和电阻的关系B.闭合开关,发现电流表示数过大,原因可能是滑动变阻器连入电路阻值过小C.实验中电压表的示数保持2.5V不变D.将Rx从5Ω换成10Ω后,应将滑片P向左移10、在电阻一定的情况下,通过导体的电流与导体两端的电压关系的图象正确的是()A.B.C.D.第Ⅱ卷(非选择题80分)二、填空题(10小题,每小题3分,共计30分)1、如图所示的电路,电源电压保持不变,R1、R2为定值电阻,其中R1=10Ω。当只闭合开关S1时,电流表示数为0.6A,则电源电压为V;当同时闭合开关S1、S2时,电流表的示数增大了0.5A,则R2的阻值是Ω。2、将R1=5Ω、R2=10Ω两个电阻并联在电路中,则R1与R2两端电压之比为;通过R1与R2的电流之比为。3、如图所示电路中,电源电压保持不变,R1=10Ω。当开关S1、S2都闭合时,电压表的示数为3V。当开关S1闭合,S2断开时,电压表的示数为1V,则电流表的示数为A,R2的阻值为Ω。4、某校物理兴趣小组设计了一种“电子秤”,实际上是压力测量仪,用它来称量物体的重力,其原理结构如图所示。图中A为金属片,B为金属板,,是最大值为的滑动变阻器,电源电压为不变。则图中重力表应该用(电流表电压表);当称量物体重力达到最大值时,与是联,此时两端的电压为。5
