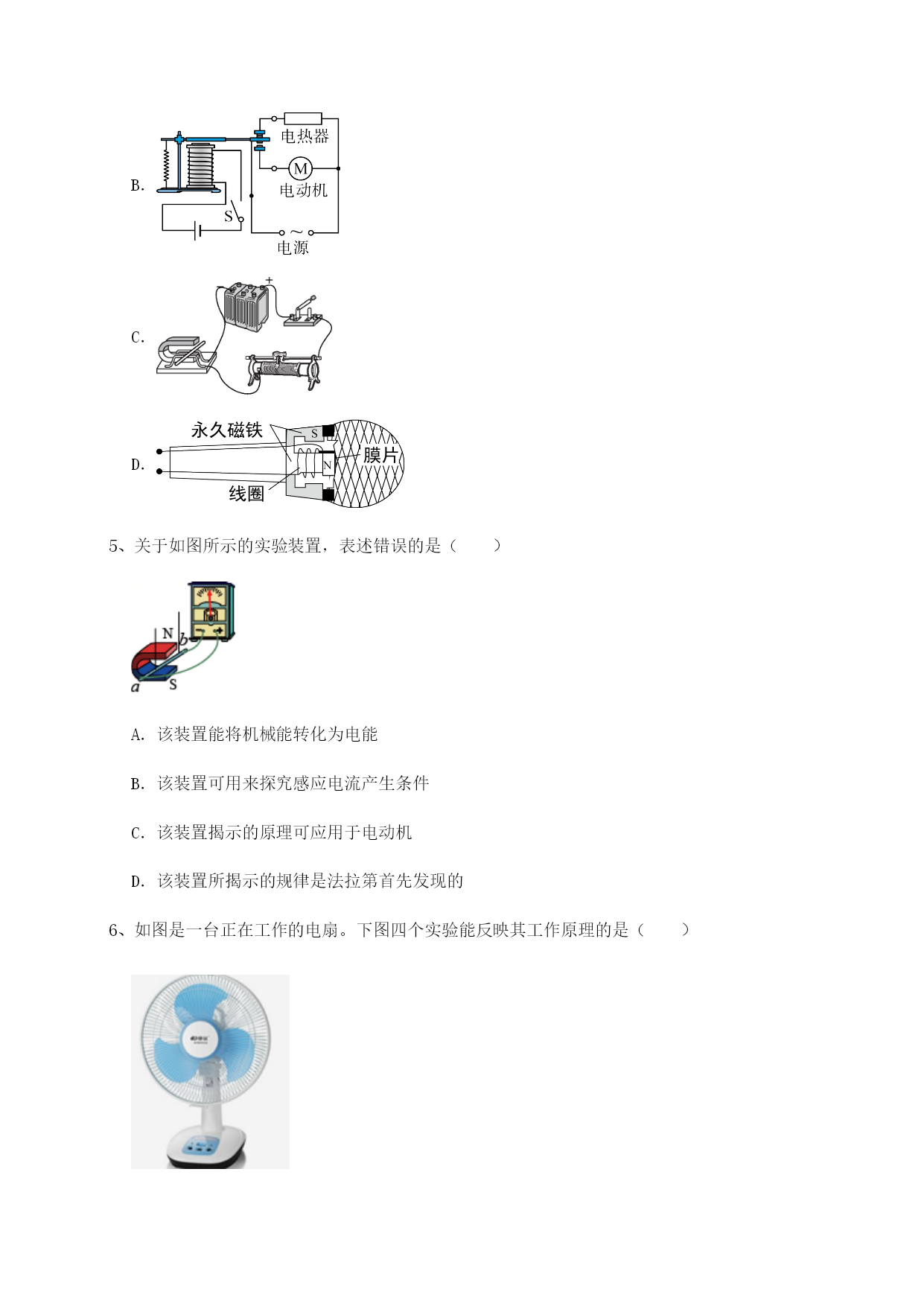

南京市第一中学北师大版物理九年级电磁现象定向练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示是利用磁悬浮原理浮在空中的盆栽，盆栽底部有磁体，底座内装有电磁铁．给盆栽浇水前后（）A．盆裁受到的磁力大小不变B．底座对桌面的压强大小不变C．要使盆栽与底座之间距离不变，可适当减少电磁铁线圈内的电流D．要使盆栽与底座之间距离不变，可适当增大电磁铁线圈内的电流2、甲、乙为不同条形磁铁的两个磁极，弧线是部分未标方向的磁感线，如图所示，根据图中小磁针静止时的指向判断甲、乙的磁极，下列描述正确的是（）A．甲、乙都是N极B．甲、乙都是S极C．甲是N极，乙是S极D．甲是S极，乙是N极3、如图所示，将某发光二极管的两极接入电路的a、b两点，闭合开关时，通电螺线管旁边小磁针S极向右偏转。下列判断正确的是（）A．通电螺线管右端为N极B．电源左端为正极，右端为负极C．发光二极管极接点，极接点D．图中P处磁感线的方向从螺线管右端到左端4、如图所示，利用发电机工作原理的是（）A．B．C．D．5、关于如图所示的实验装置，表述错误的是（）A．该装置能将机械能转化为电能B．该装置可用来探究感应电流产生条件C．该装置揭示的原理可应用于电动机D．该装置所揭示的规律是法拉第首先发现的6、如图是一台正在工作的电扇。下图四个实验能反映其工作原理的是（）A．B．C．D．7、小华学习了电与磁后，对所学的知识进行了回忆和总结，下面是她对有关电与磁的分析，其中错误的是（）A．图a装置的原理可用于制作电动机B．图b表明磁体间的引力使列车悬浮起来C．图c是研究电磁感应现象的实验装置D．图d可用来演示通电导体周围存在磁场8、关于电磁现象下列说法不正确的是（）A．图甲中，开关闭合后，位于螺线管右侧的小磁针会逆时针旋转B．图乙中，用手反复摩擦的塑料细绳散开，是因为同种电荷相互排斥C．图丙中，人们利用该原理发明了电动机D．图丁中，当水位达到金属块A之后，红灯亮9、很多超市都安装了防盗报警器，超市的商品上贴有软磁条，消费者如果不买单，直接走出超市，软磁条没有消磁，防盗报警器上的检测头就会有电流产生，导致报警器会响。以下器件中工作原理与此相似的是（）A．电磁铁B．电动机C．扬声器D．发电机10、下列电器以“磁场对通电导体具有力的作用”为工作原理的是（）A．电动机B．电饭锅C．电热水器D．电磁铁第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示是小明设计的手摇电筒，其内部除灯泡，导线外只有固定的线圈和可来回运动的条形磁铁，当他沿图中箭头方向来回摇动手电筒时，灯泡发光，手摇电筒应用的是原理。2、如图所示，闭合开关，通电螺线管右侧的小磁针静止时，小磁针的N极指向右端。则电源的右端为极；若要使通电螺线管的磁性减弱，滑动变阻器的滑片P应该向（选填“a”或“b”）端移动。3、如图为电动机和发电机模型，其中图（选填“甲”或“乙”）为电动机模型，其工作原理是；电动机工作时，能够使线圈平稳，连续不停地转动下去是靠实现的．4、如图所示是由美国哈佛大学4名在校生设计的一种发电足球。这种足球白天就是普通足球，夜间是一个清洁的电源装置。其工作原理是：将足球的动能转化为电能并收集起来，人们可以利用这部分电能为LED灯等低电压照明设备供电，也可以为手机充电，在比赛中使用这种足球15分钟所产生的电能足以使一盏LED灯工作3小时。这项发明既能让人们在白天得到充分的娱乐，也能使人们在太阳落山后使用上这种清洁的电力能源，可谓一举两得。请参照示例写出上述情景中所涉及的物理力学或电学方面的现象和对应的物理知识（不得与示例重复）。示例：物理现象：脚踢球时，足球飞起来；物理知识：力能改变物体的运动状态；物理现象；物理知识。5、如图所示，用细线悬挂的磁体AB，磁极未知，当闭合电路开关S后，磁体的B端与通电螺线管左端相互排斥，则B端是磁体的极，断开开关，磁体静止时，B端会指向地理的（选填“北方”或“南方”）6、《论衡》中记载∶“司南之杓，投之于地，其柢指南。”如图，司南即指南针，“柢”即握柄，是磁体的S极，静止时指向地磁场的（选填“南”或“北”）极。指南针在通电螺
