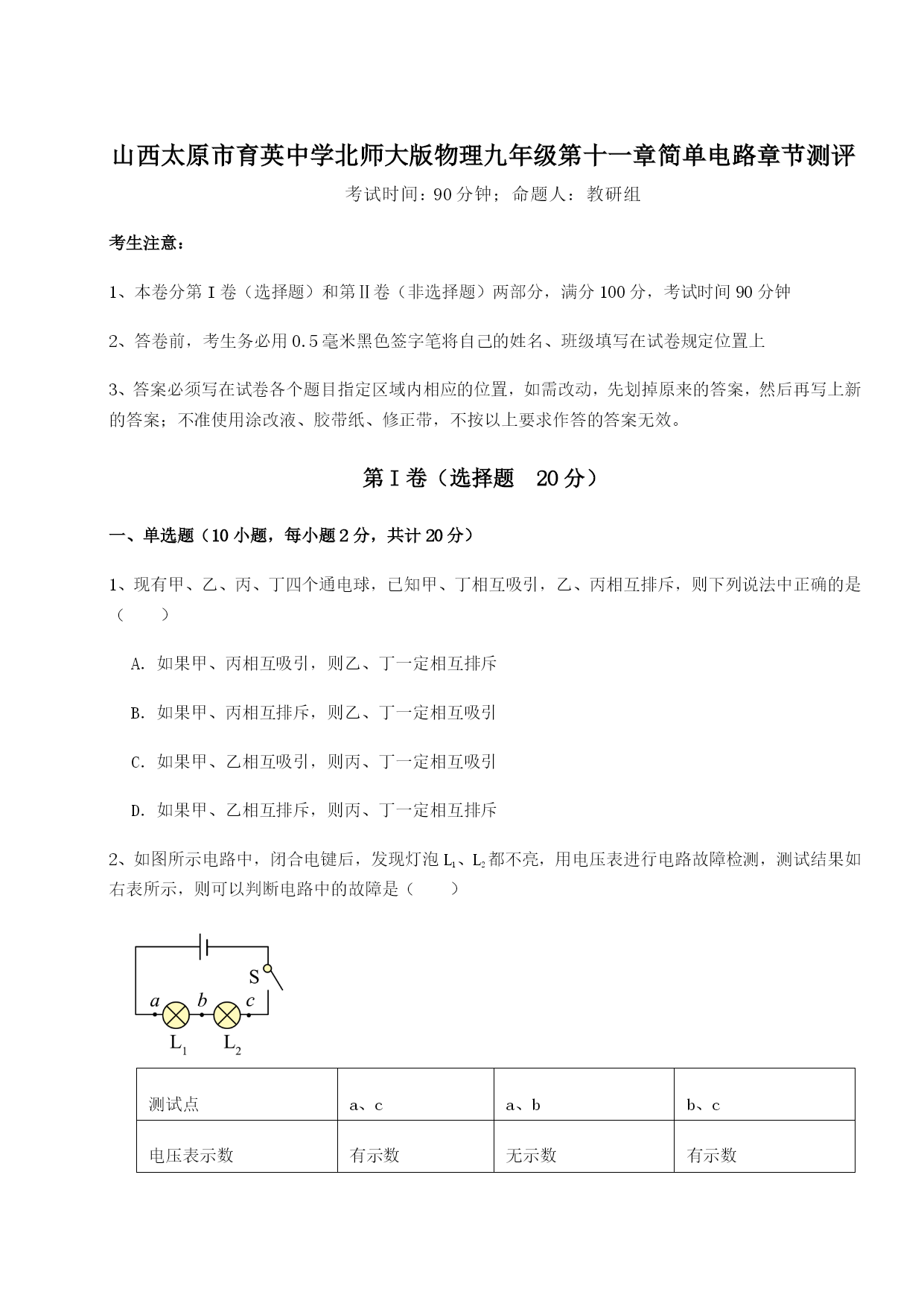

山西太原市育英中学北师大版物理九年级第十一章简单电路章节测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、现有甲、乙、丙、丁四个通电球，已知甲、丁相互吸引，乙、丙相互排斥，则下列说法中正确的是（）A．如果甲、丙相互吸引，则乙、丁一定相互排斥B．如果甲、丙相互排斥，则乙、丁一定相互吸引C．如果甲、乙相互吸引，则丙、丁一定相互吸引D．如果甲、乙相互排斥，则丙、丁一定相互排斥2、如图所示电路中，闭合电键后，发现灯泡L1、L2都不亮，用电压表进行电路故障检测，测试结果如右表所示，则可以判断电路中的故障是（）测试点a、ca、bb、c电压表示数有示数无示数有示数A．L1短路B．L2短路C．L1断路D．L2断路3、如图所示电路，闭合开关后，可能发生的现象是（）A．电流表和电压表都烧坏B．电流表烧坏，电压表正常C．电压表烧坏，电流表正常D．先烧坏电流表，再烧坏电压表4、如图所示的电路中，已知电源电压为U，R1＞R2，当开关闭合后，R1、R2两端电压分别为U1、U2。下列物理量关系式正确的是（）A．U1=U2B．U1＜U2C．U1＞U2D．U1+U2=U5、考试试卷保密至关重要，为确保试卷万无一失，存放试卷的保密室有厚厚的大门，要想开门，需要主考用钥匙闭合开关S，或者两名副主考同时使用钥匙闭合开关S1、S2，使电动机工作拉开大门。为防止有小偷从窗户或排气扇处翻入，在窗户和排气扇处还分别设有自动感应开关S3、S4，当小偷闯入时感应开关自动闭合，警铃报警。下列电路图符合设计要求的是（）A．B．C．D．6、如图所示的电路，闭合开关S，灯泡L1，L2均不发光，且电流表A和电压表V指针均指在零刻度。现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表A指针仍然不动，但电压表V的指针发生了明显偏转，依据上述信息可以判断（）A．灯泡L1的灯丝断了B．灯泡L2的灯丝断了C．电源接线处松脱D．电流表损坏了7、如图，小南发现学校门口的智能门禁具有人脸识别和检测体温的功能，当发现来访人员是我校师生且体温正常时即可放行，并且扬声器会发出“小南，体温正常，请进”的声音，免去了疫情期间人工检测的繁琐。若当“来人为我校师生时”闭合，当“体温正常时”闭合，则以下扬声器发声电路的设计，符合要求的是（）A．B．C．D．8、下列描述符合实际的是（）A．手机正常工作的电流约为10AB．家用电冰箱正常工作电流约10mAC．对人体的安全电压为36VD．一节干电池的电压为1.5V9、下列说法中正确的是（）A．原子内原子核带负电，核外电子带正电B．导体容易导电是因为内部有大量的自由电荷C．自由电子定向移动的方向为电流的方向D．给充电宝充电是将化学能转化为电能10、如图所示为一个正确的电路图，其中ab是电表，则（）A．a、b均为电流表B．a、b均为电压表C．a是电流表，b是电压表D．a是电压表，b是电流表第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，通过改变S1、S2、S3的通断可以改变电路的连接方式。要使灯L1和灯L2串联，应；要使灯L1和灯L2并联，应。（填开关的闭合情况）2、如图所示电路，闭合开关后，电压表有示数且接近电源电压，电流表无示数，则故障可能是（选填“灯泡断路”、“电流表断路”或“变阻器短路”）。故障排除后，重新闭合开关，电压表的指针位置如图所示，则电压表的示数为。3、如图所示是一种定时课间音乐播放装置的原理图。“播放器”是有电流通过时会播放音乐的装置；“定时开关”是到达设定时间，自动断开的开关。闭合开关S，当“定时开关”处于闭合状态时，指示灯（填“会”或“不会”）亮，播放器（填“会”或“不会”）播放音乐。4、验电器是检验物体是否带电的仪器，它是利用的原理来工作的；在家庭电路中，电灯、电视机、空调等家用电器是联在同一个电路中的，控制电灯的开关和电灯是联的关系。5、如图所示为某定时炸弹的引爆电路工作原理图，当起爆器中有电流通过时就会引爆炸弹。请你结合所学知识进行排爆分析。（1）定时器（时钟）安装在（选填“a”或“b”）导线上。在定时阶段，该导线是（选填“通”或“断”）路，
