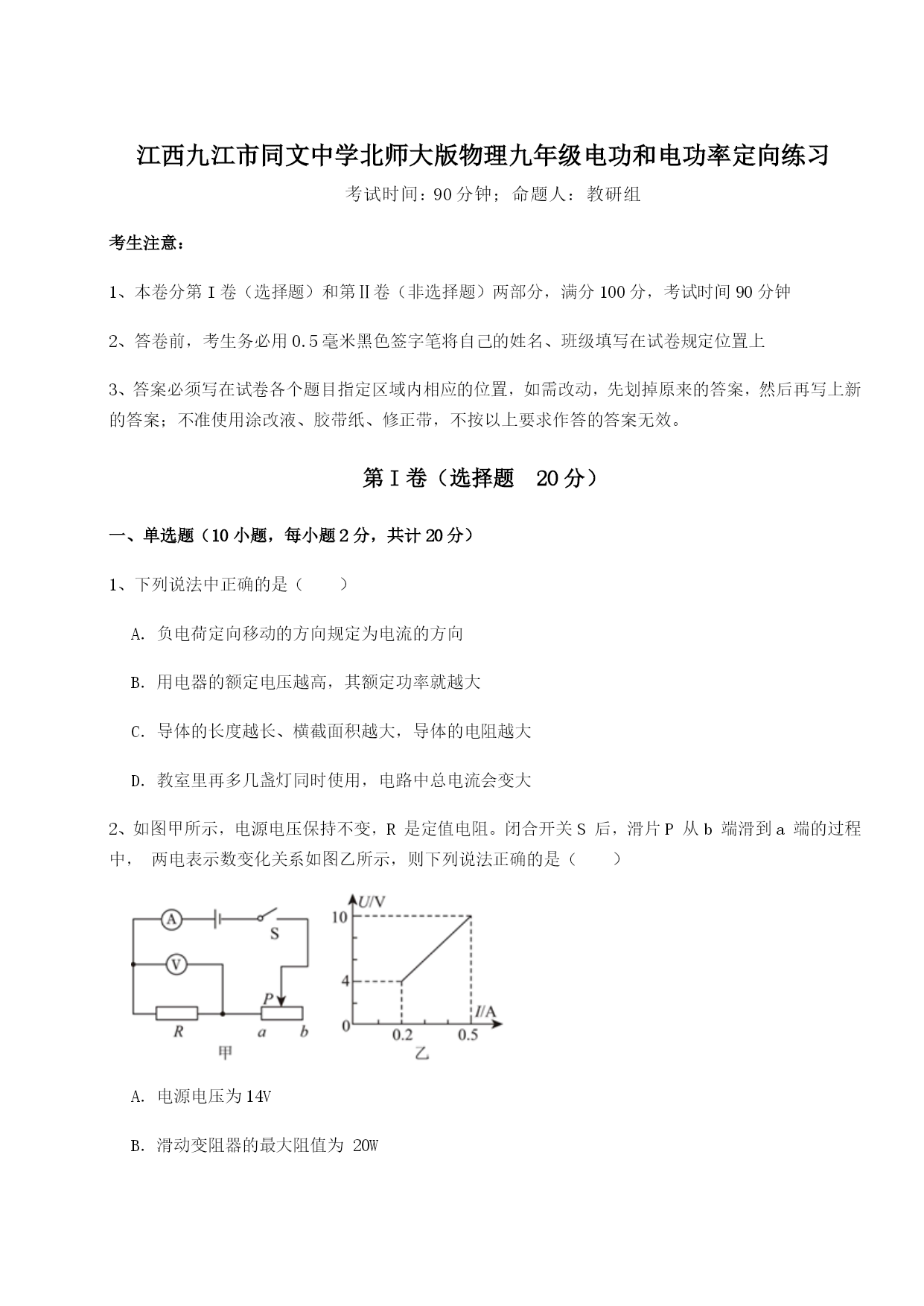

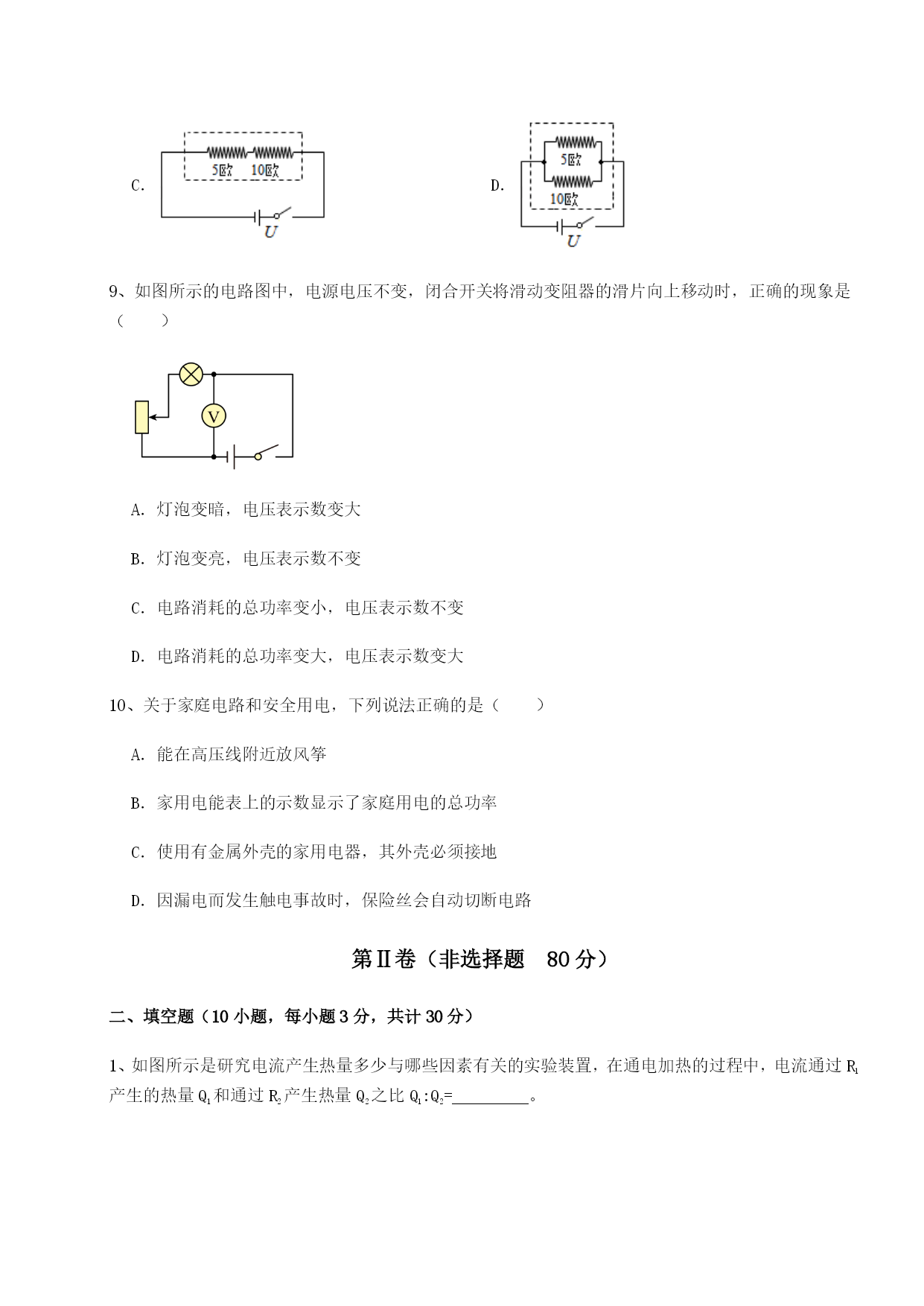

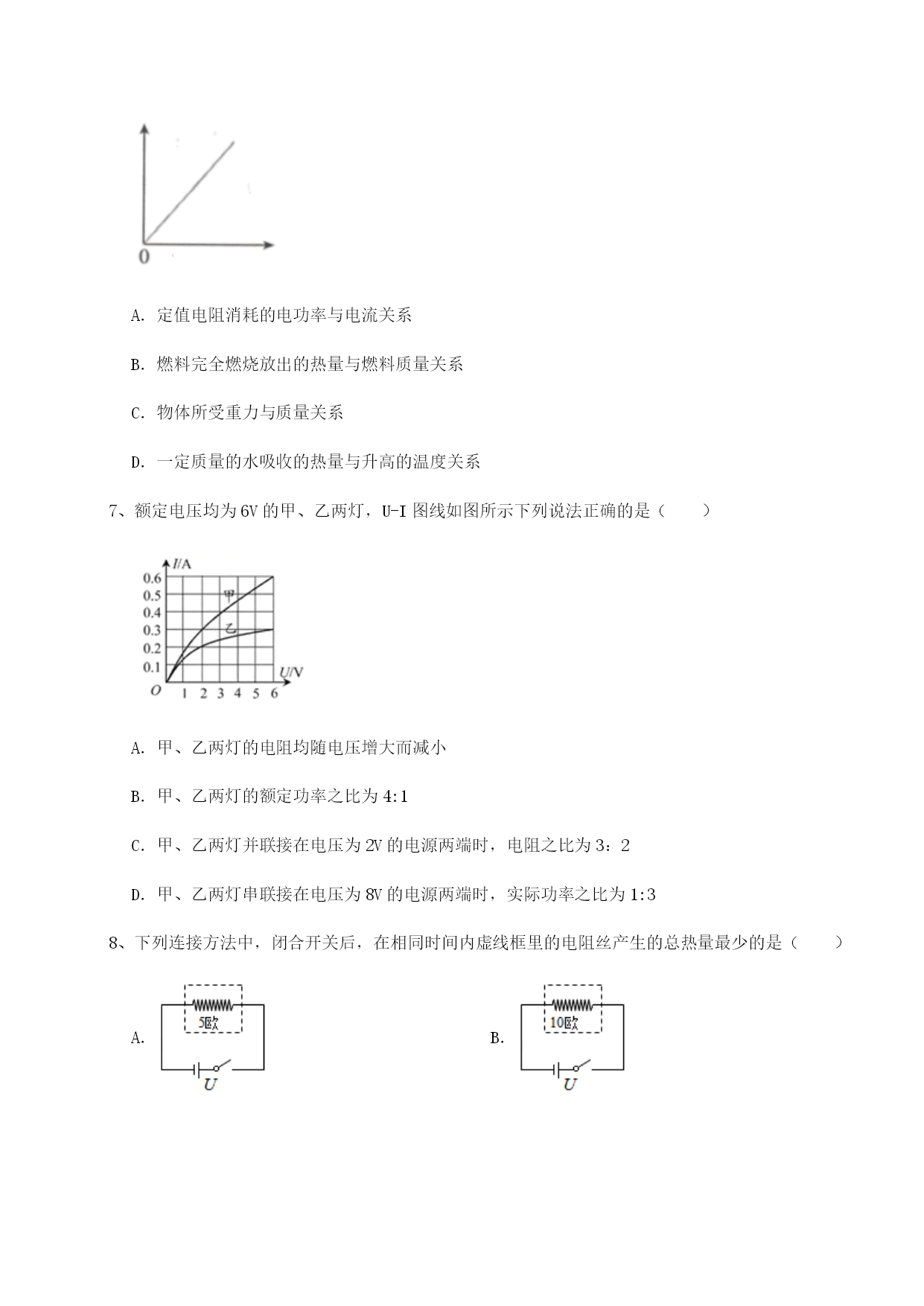

江西九江市同文中学北师大版物理九年级电功和电功率定向练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下列说法中正确的是（）A．负电荷定向移动的方向规定为电流的方向B．用电器的额定电压越高，其额定功率就越大C．导体的长度越长、横截面积越大，导体的电阻越大D．教室里再多几盏灯同时使用，电路中总电流会变大2、如图甲所示，电源电压保持不变，R是定值电阻。闭合开关S后，滑片P从b端滑到a端的过程中，两电表示数变化关系如图乙所示，则下列说法正确的是（）A．电源电压为14VB．滑动变阻器的最大阻值为20WC．电路消耗的最小功率为2WD．滑片P在a端时，2min内R消耗的电能是240J3、如图所示，是定值电阻R和小灯泡L中电流随电压变化的图像，由图像可知（）A．乙是小灯泡的I﹣U图像B．定值电阻的阻值为5ΩC．定值电阻R和小灯泡L并联接在4V的电源上，甲乙消耗的电功率之比为1∶2D．定值电阻R和小灯泡L串联接在5V的电源上，电路的总功率为2W4、小芳家的电能表上标有的字样，当家里只使用某一用电器时，观察表盘5min转了2周，关于此用电器下列判断正确的是（）A．此用电器可能是电饭锅B．1度电可供此用电器在此状态下工作25小时C．此用电器与开关是并联的D．若此时电路电压为200V，则这段时间内通过此用电器的电荷量为6C5、a、b、c三盏灯分别标有“110V，20W”、“220V，40W”、“36V，60W”的字样,三盏灯都正常发光，比较它们的亮度（）A．a灯最亮B．b灯最亮C．c灯最亮D．三盏灯一样亮6、利用图像可以直观形象地描述物理量之间的关系，如图所示图像不能正确描述物理量关系的是（）A．定值电阻消耗的电功率与电流关系B．燃料完全燃烧放出的热量与燃料质量关系C．物体所受重力与质量关系D．一定质量的水吸收的热量与升高的温度关系7、额定电压均为6V的甲、乙两灯，U-I图线如图所示下列说法正确的是（）A．甲、乙两灯的电阻均随电压增大而减小B．甲、乙两灯的额定功率之比为4:1C．甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为3：2D．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1:38、下列连接方法中，闭合开关后，在相同时间内虚线框里的电阻丝产生的总热量最少的是（）A．B．C．D．9、如图所示的电路图中，电源电压不变，闭合开关将滑动变阻器的滑片向上移动时，正确的现象是（）A．灯泡变暗，电压表示数变大B．灯泡变亮，电压表示数不变C．电路消耗的总功率变小，电压表示数不变D．电路消耗的总功率变大，电压表示数变大10、关于家庭电路和安全用电，下列说法正确的是（）A．能在高压线附近放风筝B．家用电能表上的示数显示了家庭用电的总功率C．使用有金属外壳的家用电器，其外壳必须接地D．因漏电而发生触电事故时，保险丝会自动切断电路第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示是研究电流产生热量多少与哪些因素有关的实验装置，在通电加热的过程中，电流通过R1产生的热量Q1和通过R2产生热量Q2之比Q1:Q2=。2、如图所示，这是“探究电流通过导体产生的热量与的关系”的实验装置。若通过电路的电流为0.6A，通电5min右侧发热电阻产生的热量为J。3、如图是一款消防应急照明灯及它的铭牌。当外部电路有电时应急灯不亮，停电时应急灯正常发光：（1）应急灯的两个灯泡是（选填“串联”或“并联”）的。（2）应急灯的电池充满后，可储存的电能为J。4、（1）如图所示电阻箱的示数为Ω；（2）如图所示电能表的示数为kW•h。5、如图甲所示电路，可变电阻R2的滑片P从左向右滑动过程中，电压表与电流表的示数呈图乙所示的规律。则可变电阻R2接入电路的阻值变化范围是，电阻R1=Ω，电源电压是V。6、在家用电器的调查活动中，小亮让电热水器单独工作2min，测得家中如图所示的电能表的转盘转了80r，则热水器的实际功率为W；由于热水器的功率远大于冰箱，从安全用电的角度考虑，热水器的电源线比冰箱的要（选填粗或细）7、如图甲和乙是研究“电热大小与哪些因素有关”的实验装置。通电后，若要比较电阻丝产生热量的多少，只需比较
