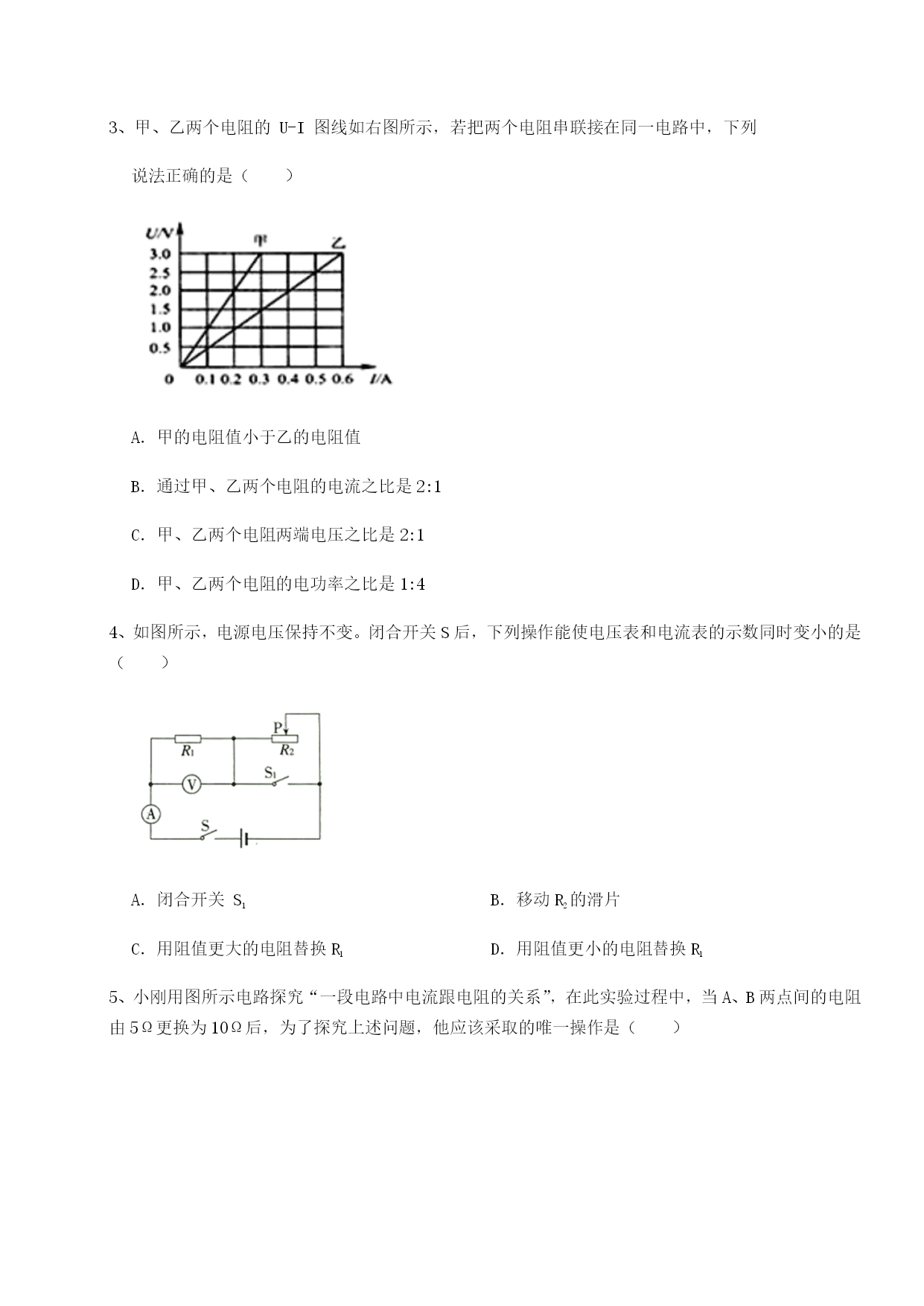

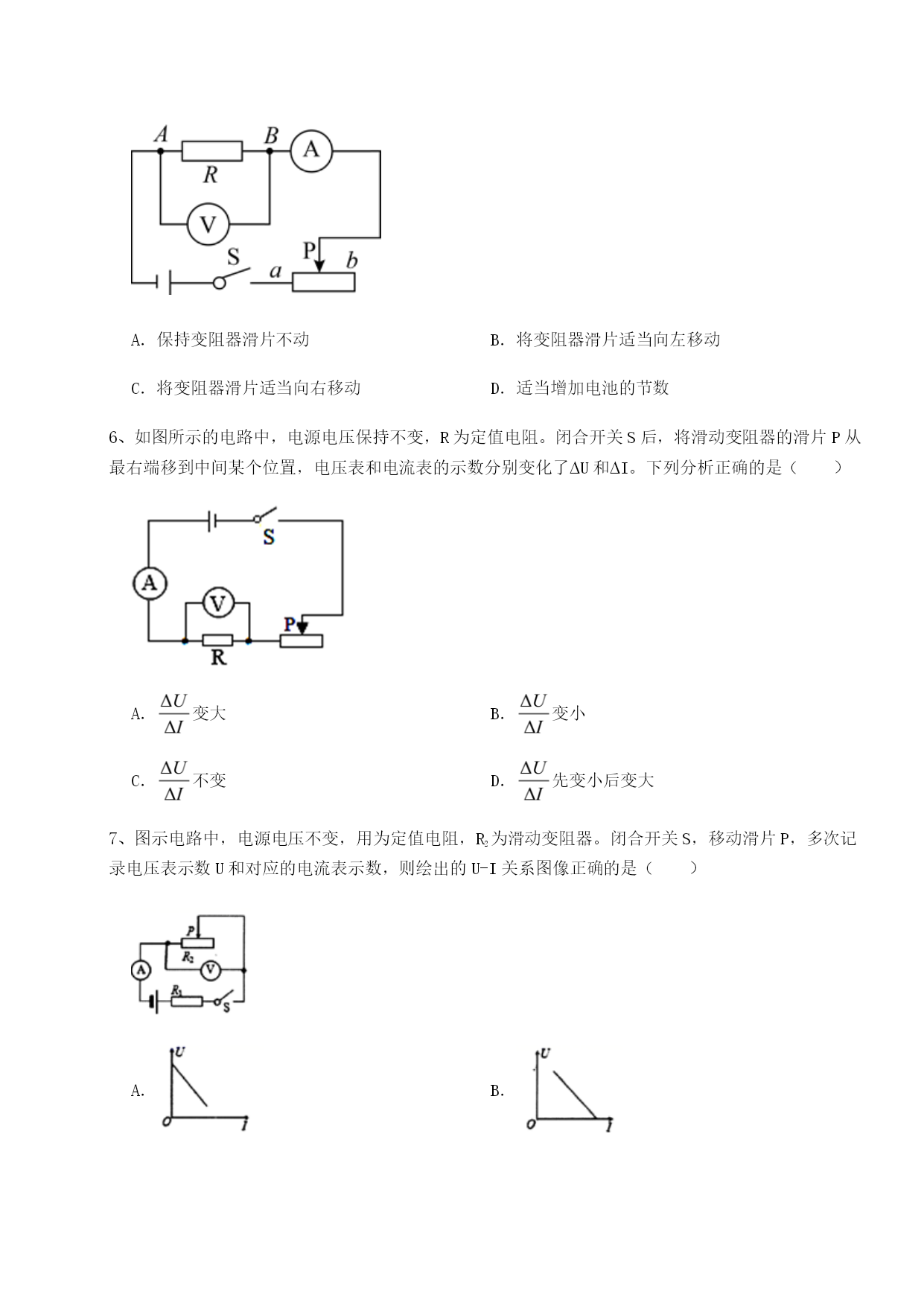

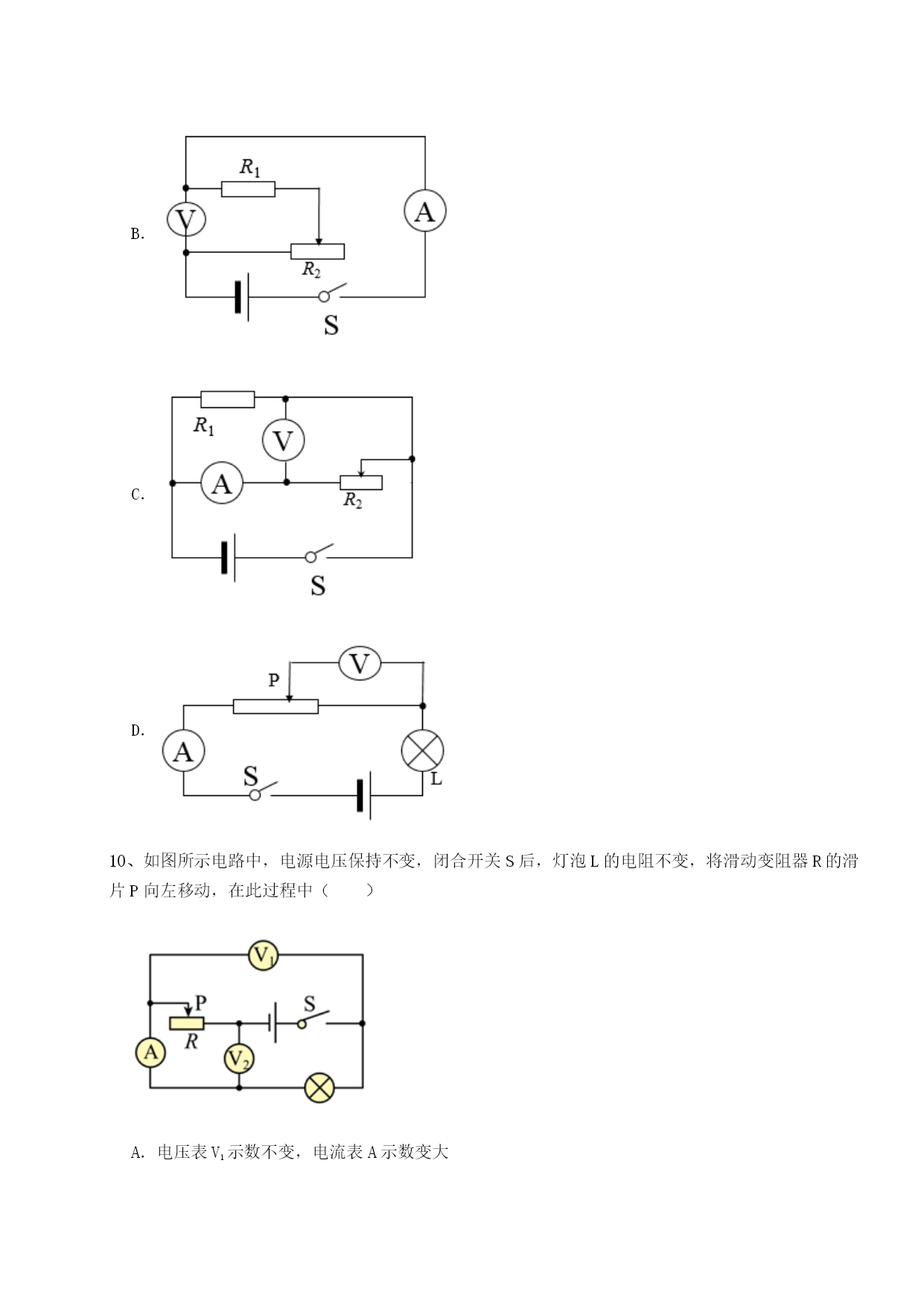

北师大版物理九年级全册第十二章欧姆定律定向训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示电路中，开关闭合后，两电灯都发光，电表正常工作，一段时间后，由于灯L1短路（灯L2、电表不会烧坏），会有下面哪种情况发生（）A．电流表示数变小B．电压表无示数C．电压表示数不变D．电压表示数变大2、如图所示，电源电压恒定。当开关S1、S2闭合，甲、乙两表均为电压表时，两表示数之比U甲:U乙=5:1；当开关S1闭合、S2断开，甲、乙两表均为电流表时，两表的示数之比为（）A．5:4B．3:5C．4:5D．4:13、甲、乙两个电阻的U-I图线如右图所示，若把两个电阻串联接在同一电路中，下列说法正确的是（）A．甲的电阻值小于乙的电阻值B．通过甲、乙两个电阻的电流之比是2:1C．甲、乙两个电阻两端电压之比是2:1D．甲、乙两个电阻的电功率之比是1:44、如图所示，电源电压保持不变。闭合开关S后，下列操作能使电压表和电流表的示数同时变小的是（）A．闭合开关S1B．移动R2的滑片C．用阻值更大的电阻替换R1D．用阻值更小的电阻替换R15、小刚用图所示电路探究“一段电路中电流跟电阻的关系”，在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是（）A．保持变阻器滑片不动B．将变阻器滑片适当向左移动C．将变阻器滑片适当向右移动D．适当增加电池的节数6、如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了∆U和∆I。下列分析正确的是（）A．变大B．变小C．不变D．先变小后变大7、图示电路中，电源电压不变，用为定值电阻，R2为滑动变阻器。闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数，则绘出的U-I关系图像正确的是（）A．B．C．D．8、如图所示的电路中，电阻R2的阻值为15Ω。当开关S1、S2闭合时，电流表A1的示数为0.5A，电流表A2的示数为0.2A。下列说法正确的是（）A．电阻R1的阻值为10ΩB．当开关S1、S2闭合时，通过电阻R1的电流为0.5AC．当开关S1、S2闭合时，电流表A1测量的是通过R2的电流D．当开关S1闭合、S2断开时，电流表A2的示数为0.5A9、下列四个电路中，当滑动变阻器的滑片向右移动时，电压表与电流表示数的比值变小的是（）A．B．C．D．10、如图所示电路中，电源电压保持不变，闭合开关S后，灯泡L的电阻不变，将滑动变阻器R的滑片P向左移动，在此过程中（）A．电压表V1示数不变，电流表A示数变大B．电流表A示数变小，电压表V2示数变小C．电压表V1示数变化量与电流表A示数变化量的比值不变D．电压表V1示数变小，灯泡L亮度不变第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、一段导体两端电压为3V时，导体中的电流为0.5A，若导体两端电压增加到原来的2倍，导体中的电流应为A；当导体两端的电压变为零时，导体的电阻为Ω。2、如图甲所示电路，R2为定值电阻，电源电压不变，闭合开关S，将滑片P从b端移动到a端的过程中，电流表和电压表示数变化关系如图乙所示，则电源电压为V，滑动变阻器R1的最大阻值为Ω，电阻R2的阻值为Ω．3、如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联在电路中，则通过它们的电流关系IABIBC，它们两端的电压关系UABUBC（均选填“>”、“<”或“=”）。4、如图所示为通过A和B的两个电路元件中的电流与两端电压的关系的图像，由此可知元件是定值电阻，它的阻值为Ω。5、如图所示电路，电源电压保持不变，定值电阻R的阻值为30Ω，闭合开关S，当滑动变阻器的滑片P移到a端时，电流表的示数为0.75A，当滑动变阻器的滑片P移到b端时，电流表的示数为1.25A，则电源电压为V。6、如下图所示电路，闭合开关S，当滑动变阻器滑片向右移动时，电流表示数，(填“变大”、“变小”或“不变”)，小灯泡亮度(填“变亮”、“变暗”或“不变”)．7、如图甲所示，闭合开关S，滑动变阻器的滑片
