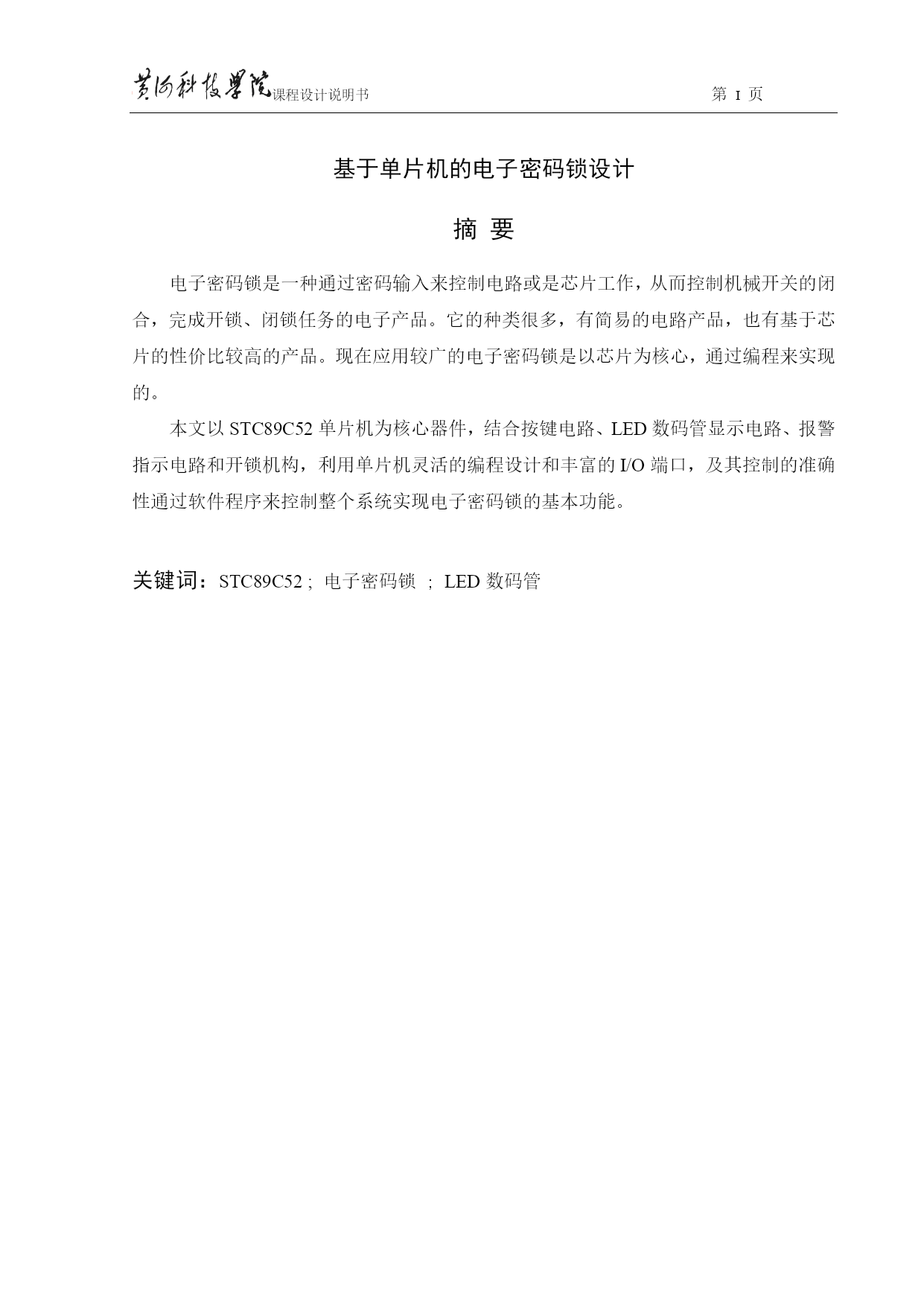

课程设计说明书第页基于单片机的电子密码锁设计摘要电子密码锁是一种通过HYPERLINK"http://baike.baidu.com/view/7411.htm"\t"_blank"密码输入来控制电路或是芯片工作，从而控制机械开关的闭合，完成开锁、闭锁任务的电子产品。它的种类很多，有简易的电路产品，也有基于芯片的性价比较高的产品。现在应用较广的电子密码锁是以芯片为核心，通过编程来实现的。本文以STC89C52单片机为核心器件，结合按键电路、LED数码管显示电路、报警指示电路和开锁机构，利用单片机灵活的编程设计和丰富的I/O端口，及其控制的准确性通过软件程序来控制整个系统实现电子密码锁的基本功能。关键词：STC89C52;电子密码锁;LED数码管目录TOC\o"1-3"\u1绪论PAGEREF_Toc454020356\h12系统的总体设计和主要元器件介绍PAGEREF_Toc454020357\h12.1设计要求PAGEREF_Toc454020358\h12.2系统的总体思路设计PAGEREF_Toc454020359\h22.3主要元器件介绍PAGEREF_Toc454020360\h22.3.1STC89C52介绍PAGEREF_Toc454020361\h22.3.2继电器介绍PAGEREF_Toc454020362\h42.3.3LED数码管介绍PAGEREF_Toc454020363\h53、硬件设计PAGEREF_Toc454020364\h63.1单片机主控制模块PAGEREF_Toc454020365\h63.2键盘输入模块PAGEREF_Toc454020366\h63.3显示模块PAGEREF_Toc454020367\h73.4报警和开锁模块PAGEREF_Toc454020368\h84、软件设计PAGEREF_Toc454020369\h94.1系统框图PAGEREF_Toc454020370\h94.2系统程序设计PAGEREF_Toc454020371\h95、系统仿真设计PAGEREF_Toc454020372\h155.1Proteus软件介绍PAGEREF_Toc454020373\h155.2Proteus仿真图PAGEREF_Toc454020374\h16总结PAGEREF_Toc454020375\h17致谢PAGEREF_Toc454020376\h18参考文献PAGEREF_Toc454020377\h19附录PAGEREF_Toc454020378\h201绪论随着人们生活水平的提高，日常生活和工作中的住宅与部门的安全防范、单位的文件档案、财务报表以及一些个人资料的保存等一系列安全防盗问题变的尤其突出。传统的机械锁由于其构造的简单，被撬的事件屡见不鲜，且人们常需携带多把钥匙,使用极不方便,一旦钥匙丢失安全性即大打折扣。随着科学技术的不断发展，人们对日常生活中的安全保险器件的要求越来越高。为满足人们对锁的使用要求，增加其安全性，用密码代替钥匙的密码锁应运而生。密码锁因具有安全性高、成本低、功耗低、易操作等优点，受到了广大用户的青睐。现今常见的密码锁设计主要有两种方案，一种是中规模集成电路控制的方案，另一种是单片机控制的方案。本文以STC89C52单片机为核心器件，结合按键电路、LED数码管显示电路、报警指示电路和开锁机构，利用单片机灵活的编程设计和丰富的I/O端口，及其控制的准确性通过软件程序来控制整个系统实现电子密码锁的基本功能。系统能实现如下的功能。（1）密码通过键盘输入，若密码正确，则将锁打开（2）密码输入错误，蜂鸣器将报警提示（3）用户可以自由设定密码系统功能实用，成本低廉，具有一定的实用价值。2系统的总体设计和主要元器件介绍2.1设计要求以STC89C52单片机为核心器件，结合按键电路、LED数码管显示电路、报警指示电路和开锁机构，利用单片机灵活的编程设计和丰富的I/O端口，及其控制的准确性通过软件程序来控制整个系统实现电子密码锁的以下基本功能：（1）输入密码时不显示所输入的数字，有一定的防偷窥特点（2）密码通过键盘输入，若密码正确，则显示灯发光，将锁打开（3）密码输入错误，蜂鸣器将报警提示（4）用户可以自由设定密码本密码锁具有设计方法合理，简单易行成本低，安全实用等特点，具有一定的推广价值。2.2系统的总体思路设计PAGE\*MERGEFORMAT2以STC89C52单
