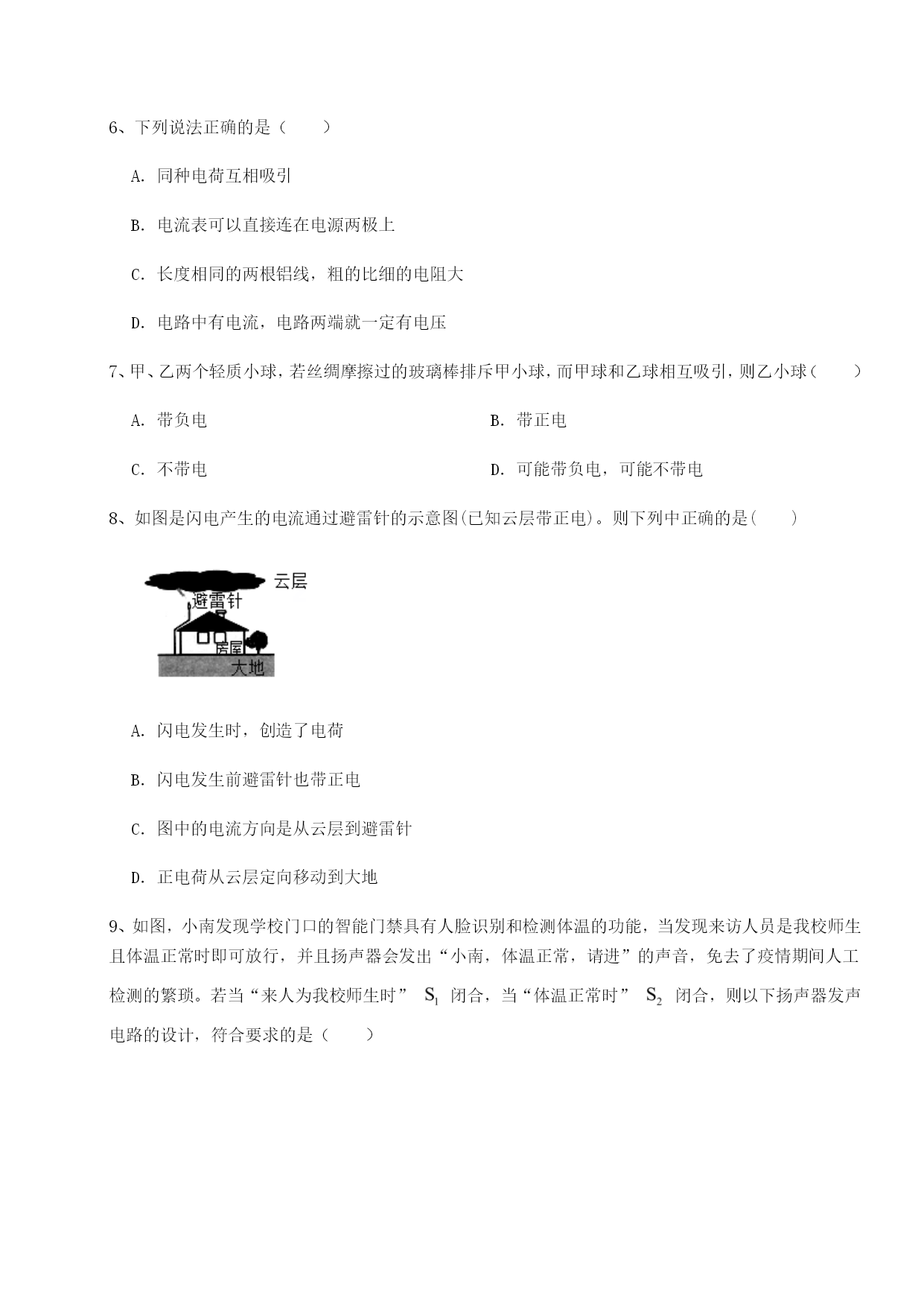

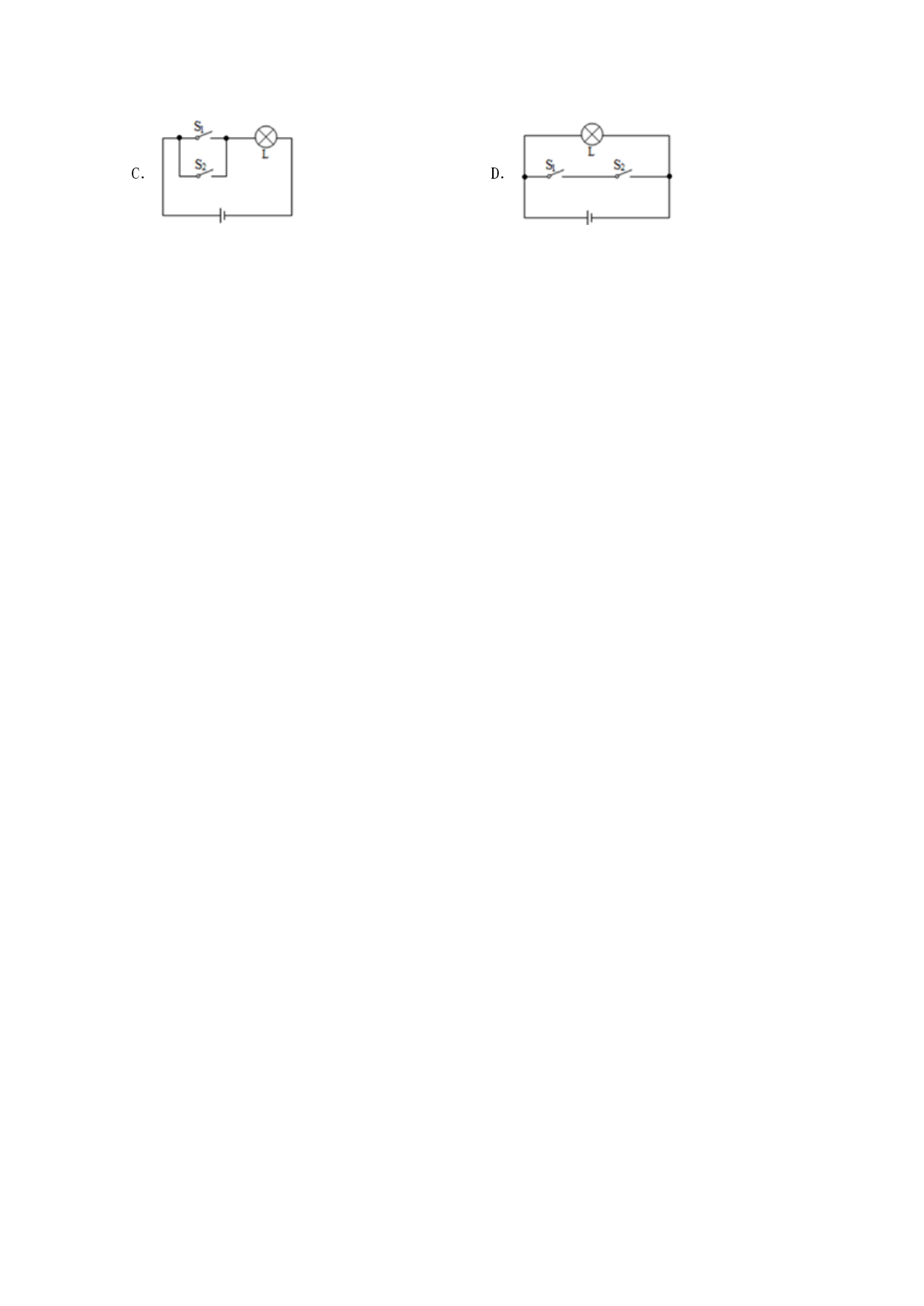

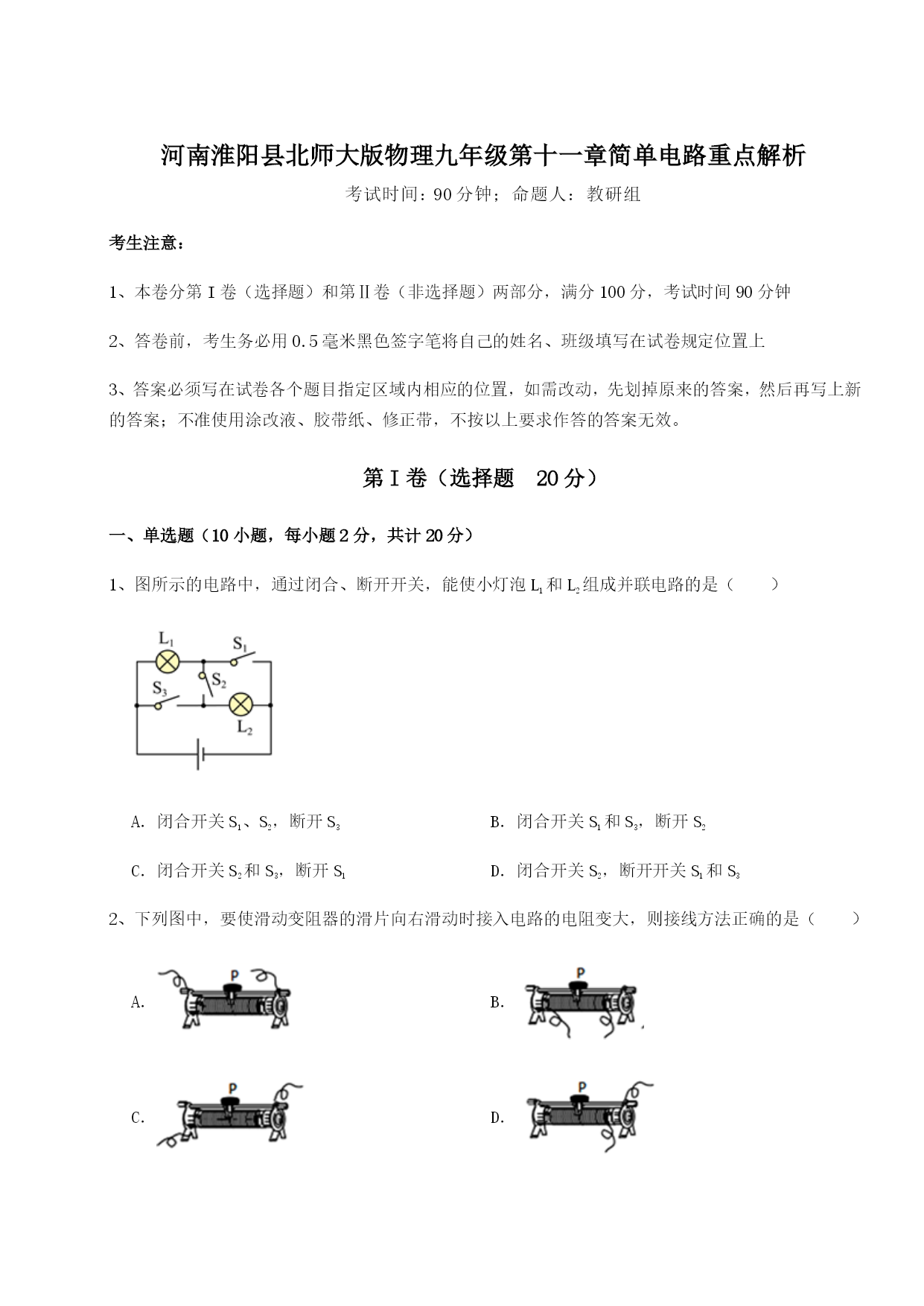

河南淮阳县北师大版物理九年级第十一章简单电路重点解析考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、图所示的电路中，通过闭合、断开开关，能使小灯泡L1和L2组成并联电路的是（）A．闭合开关S1、S2，断开S3B．闭合开关S1和S3，断开S2C．闭合开关S2和S3，断开S1D．闭合开关S2，断开开关S1和S32、下列图中，要使滑动变阻器的滑片向右滑动时接入电路的电阻变大，则接线方法正确的是（）A．B．C．D．3、如图所示的电路中，闭合开关后，两灯均不亮，电压表指针偏转了较大的角度。若电路中只有一处发生故障，则故障的原因可能是（）A．L1处发生断路B．L1被短接C．L2处发生断路D．L2被短接4、在“探究串联电路电压的特点”活动中，某同学设计的电路图如图所示，实验中使用的电源是两节干电池。下列说法中正确的是（）A．该同学连接电路时至少要用8根导线B．实验中应该选择规格相同的小灯泡C．只要将电压表接在B点的导线改接到C点就能测出总电压D．只要将电压表接在A点的导线改接到C点就能测出L2两端的电压5、高铁车厢内两个相邻的洗手间如果同时使用时，红灯亮；如果两洗手间都不使用或者只使用一个时，红灯不亮。下列电路图能实现上述功能的是（）A．B．C．D．6、下列说法正确的是（）A．同种电荷互相吸引B．电流表可以直接连在电源两极上C．长度相同的两根铝线，粗的比细的电阻大D．电路中有电流，电路两端就一定有电压7、甲、乙两个轻质小球，若丝绸摩擦过的玻璃棒排斥甲小球，而甲球和乙球相互吸引，则乙小球（）A．带负电B．带正电C．不带电D．可能带负电，可能不带电8、如图是闪电产生的电流通过避雷针的示意图(已知云层带正电)。则下列中正确的是()A．闪电发生时，创造了电荷B．闪电发生前避雷针也带正电C．图中的电流方向是从云层到避雷针D．正电荷从云层定向移动到大地9、如图，小南发现学校门口的智能门禁具有人脸识别和检测体温的功能，当发现来访人员是我校师生且体温正常时即可放行，并且扬声器会发出“小南，体温正常，请进”的声音，免去了疫情期间人工检测的繁琐。若当“来人为我校师生时”闭合，当“体温正常时”闭合，则以下扬声器发声电路的设计，符合要求的是（）A．B．C．D．10、疫情期间，各个单位都加强了门卫保安工作｡凡是内部车辆均可通过感应，自动打开门禁系统进入；外来车辆，司机需要经过测温､核查､登记后，由保安人员手动控制，开门进入，由此可知，该门禁系统的控制电路可能是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，用两节新干电池作电源，电路无连接故障，闭合开关后，电压表的示数为（选填“1.5”“3”或“0”）V，小电灯（选填“能”或“不能”）正常发光。2、电热炉内有两个发热电阻R1、R2（用电器），用一个旋转开关可以实现电热炉多档位工作的要求。如图是这个电热炉的工作原理图，其中旋转开关内有一块绝缘圆盘，在圆盘的边缘依次有0，1，2，……9共10个金属触点；可以绕中心轴转动的塑料开关旋转钮两端各有一个金属滑片，转动开关旋钮可以将相邻的触点连接。如旋钮上的箭头指图中位置CH时，金属滑片将3、4触点接通，同时也将8、9触点接通，而3、9触点没有接通，此时电流通过电阻；若要让电热炉高档位工作，就应该让R1、R2并联，那么此时旋转开关上的箭头指向图中位置（选填字母）。3、分析图1实物的连接关系，在答题卡方框内画出电路图，并在图中用箭头标出电流的方向（要求用尺画线并标出元件对应的符号）；如图2是电吹风的电路图，吹冷风时要闭合开关；电热丝B（选填“能”或“不能”）独立工作。4、如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的（选填“A”、“C”或“D”）接线柱连接，滑动变阻器是通过改变连入电路的电阻丝的来改变电阻的大小。如果你家中同时使用的用电器越多，干路中的电流将（选填“变大”、“不变”或“变小”）。5、导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和；将质量为3kg的木块放在盛有水的容器中，木块
