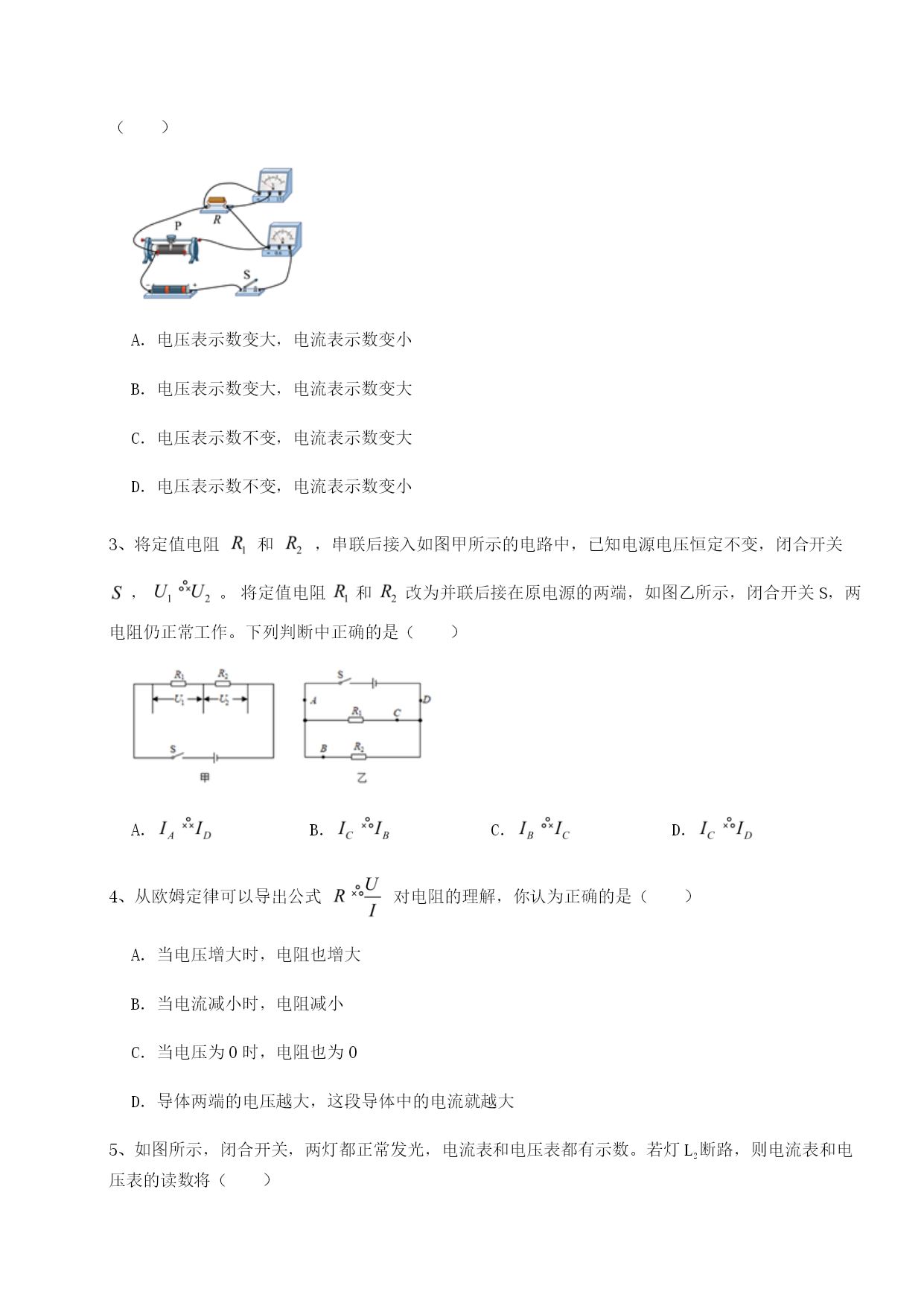

北师大版物理九年级全册第十二章欧姆定律专项测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图甲所示的电路中，R1是定值电阻，电流表量程为0~0.6A，图乙是电阻箱R2的电功率与其电阻大小变化关系的部分图像，则下列说法正确的是（）A．电源电压为6VB．R1的阻值为20ΩC．R2能安全连入电路中的最小电阻值为10ΩD．R2为20Ω时，整个电路通电10s耗电32J2、如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P缓慢向右移动的过程中（）A．电压表示数变大，电流表示数变小B．电压表示数变大，电流表示数变大C．电压表示数不变，电流表示数变大D．电压表示数不变，电流表示数变小3、将定值电阻和，串联后接入如图甲所示的电路中，已知电源电压恒定不变，闭合开关，。将定值电阻和改为并联后接在原电源的两端，如图乙所示，闭合开关S，两电阻仍正常工作。下列判断中正确的是（）A．B．C．D．4、从欧姆定律可以导出公式对电阻的理解，你认为正确的是（）A．当电压增大时，电阻也增大B．当电流减小时，电阻减小C．当电压为0时，电阻也为0D．导体两端的电压越大，这段导体中的电流就越大5、如图所示，闭合开关，两灯都正常发光，电流表和电压表都有示数。若灯L2断路，则电流表和电压表的读数将（）A．变大；变大B．不变；变大C．变小；不变D．都变为零6、有甲、乙两根镍铬合金线，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲和U乙，通过它们的电流分别为I甲和I乙，下列判断中正确的是（）A．U甲＞U乙B．U甲＜U乙C．I甲＞I乙D．I甲＜I乙7、计算机鼠标内装有自动控制传感器，其工作原理电路如图所示，物体M在导轨上左右移动时，可带动与之相连的滑动变阻器滑片P移动，通过电压表示数可反映物体M移动的距离，当物体M向右移动时，观察到的现象应该是（）A．电流表示数不变，电压表示数变大B．电流表示数变大，电压表示数变大C．电压表示数和电流表示数比值变小D．电压表示数和电流表示数比值不变8、物理科代表为全班同学设计了如下四个电路图，图中电源电压未知但不变，R0为阻值已知的定值电阻，R1为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节R1接入电路阻值不能测出未知电阻Rx阻值的电路是（）A．B．C．D．9、公共场所严禁吸烟。小明设计了一种简易烟雾报警控制器，如图所示。电路中R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小，烟雾增大到一定程度使电压表的指针偏转到某区域时触发报警系统。以下做法能使控制器在烟雾较淡时就触发报警的是（）A．电压表改成大量程B．增大激光强度C．减小R0阻值D．减小电源电压10、小南设计了一种输液提示器，在护士站也能够观察到病人输液药袋中药量的变化，药袋用弹簧悬挂，“”是用电表改造而成的药量表，如图所示。下列说法正确的是（）A．药量表由电压表改造而成，药液量减少时示数变小B．药量表由电压表改造而成，药液量减少时示数变大C．药量表由电流表改造而成，药液量减少时示数变小D．药量表由电流表改造而成，药液量减少时示数变大第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，开关S闭合后，电压表V1的示数为2V，电压表V2的示数为3V，则定值电阻阻值R1：R2=。2、电阻R1标有10Ω0.6A，电阻R2标有15Ω0.8A，当把R1和R2串联在某一电路中，则电源的电压最大为V，如果并联在某一电路中，电源的电压最大为V，干路中允许通过的最大电流A。3、如图所示的电路中，电压U保持不变，其中R1＝40Ω、R2＝60Ω。当开关S断开时，电流表示数为0.9A，则当开关S闭合时，电流表示数为A。4、如图所示的电路，电源电压保持不变，R1、R2为定值电阻，其中R1=10Ω。当只闭合开关S1时，电流表示数为0.6A，则电源电压为V；当同时闭合开关S1、S2时，电流表的示数增大了0.5A，则R2的阻值是Ω。5、如图所示，是探究焦耳定律的实验装置，已知R1<R2，闭合开关后，两段电阻丝两端的电压U1U2，在相同时间内电流通过两段电阻产生的热量Q1Q2(两空均选填“<”、“>”或“=”
