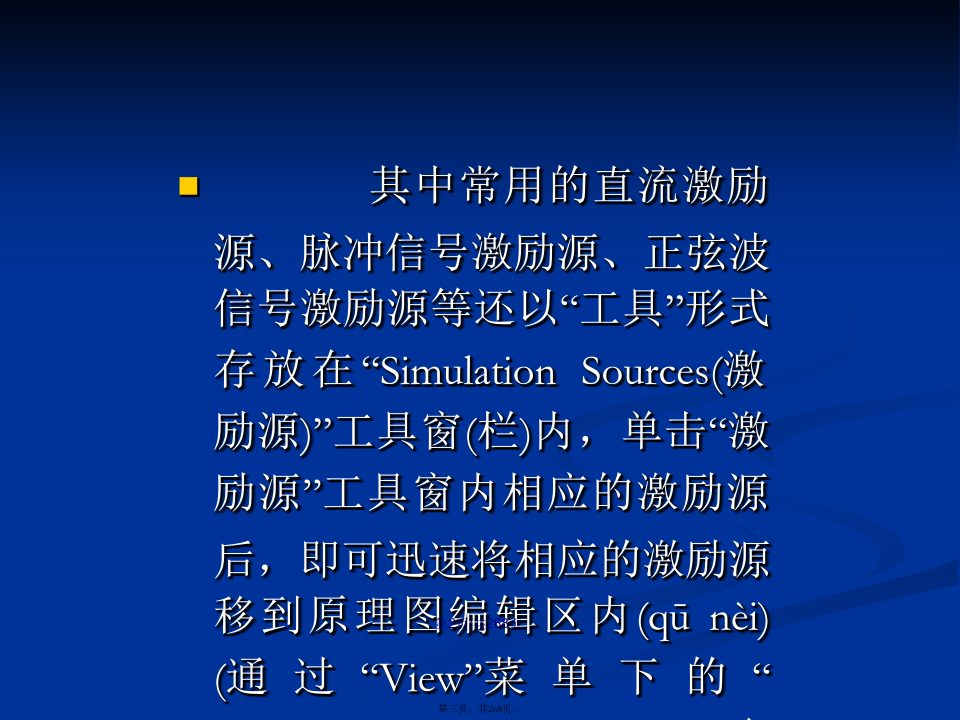

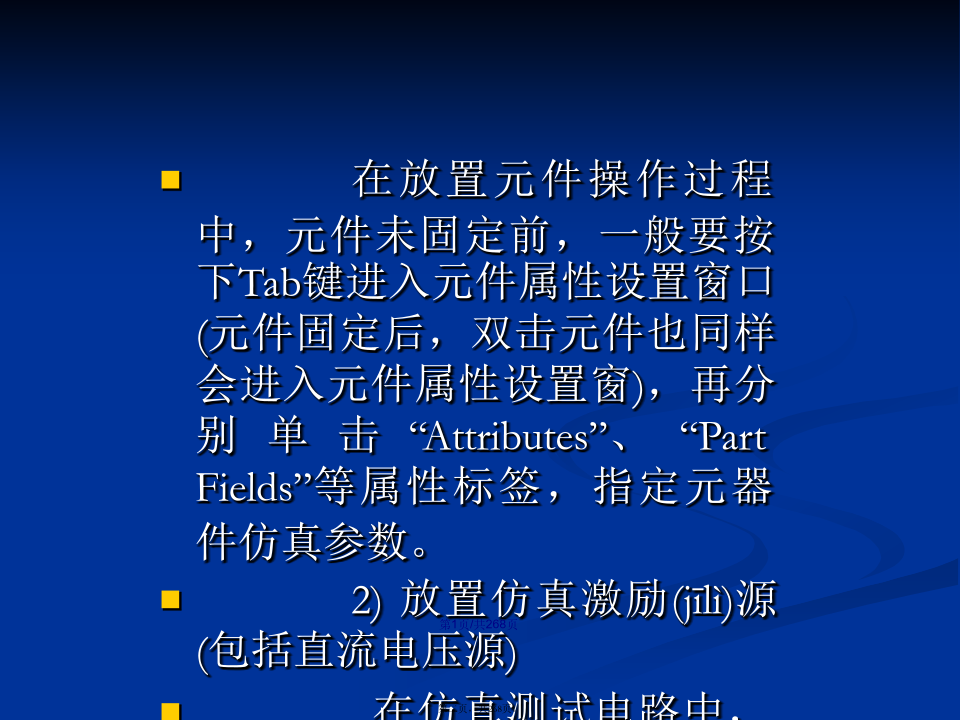

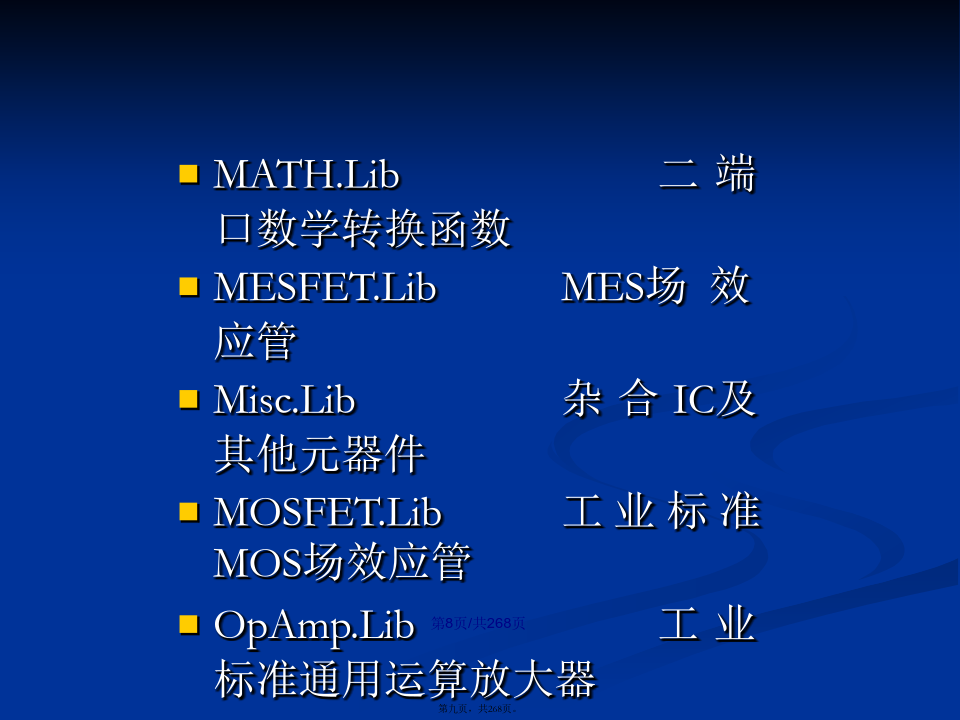

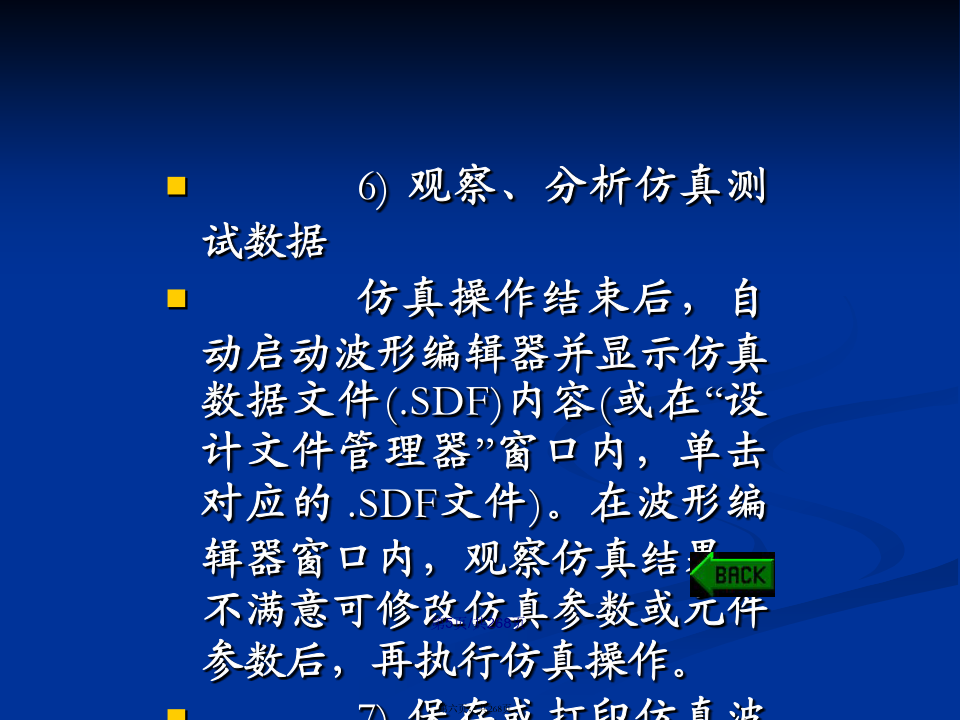

会计学在放置元件操作过程中，元件未固定前，一般要按下Tab键进入元件属性设置窗口(元件固定后，双击元件也同样会进入元件属性设置窗)，再分别单击“Attributes”、“PartFields”等属性标签，指定元器件仿真参数。2)放置仿真激励源(包括直流电压源)在仿真测试电路中，必须包含至少一个仿真激励源。仿真激励源被视为一个特殊的元件，放置、属性设置、位置调整等操作方法与一般元件(如电阻、电容等)完全相同。仿真激励源电气图形符号位于仿真测试用元件电气图形文件包Sim.ddb内的SimulationSymbols.Lib图形库文件中。其中常用的直流激励源、脉冲信号激励源、正弦波信号激励源等还以“工具”形式存放在“SimulationSources(激励源)”工具窗(栏)内，单击“激励源”工具窗内相应的激励源后，即可迅速将相应的激励源移到原理图编辑区内(通过“View”菜单下的“ToolBars/SimulationSources”命令可迅速打开或关闭激励源工具窗)。3)放置节点网络标号在需要观察电压波形的节点上放置网络标号，以便观察指定节点的电压波形，否则Protel99/99SE仿真软件自动用“net-xx”作为节点的网络标号，不直观。4)选择仿真方式并设置仿真参数在原理图编辑窗口内，单击“Simulate”菜单下的“Setup…”命令(或直接单击主工具栏内的“仿真设置”工具)，进入“AnalysesSetup”仿真设置窗口，根据被测电路特征和实际需要选择仿真方式及仿真参数。当“傅立叶分析”被选中时，在“收集数据类型”列表框内，一般可选择不包含器件功率的数据类型，如“节点电压、支路电流、器件电流及功率”外的数据类型，否则可能报告出错，并终止仿真过程。5)执行仿真操作在原理图编辑窗口内，单击“Simulate”菜单下的“Run”命令(或直接单击主工具栏内的“执行仿真”工具)，启动仿真测试过程，等待一段时间后即可在屏幕上看到仿真测试结果。在仿真测试过程中，仿真程序(chéngxù)自动在同一文件夹内创建 .SDF文件(仿真数据文件)，存放仿真测试数据。由于仿真操作需要进行大量、复杂的计算，所需时间长短不仅与计算机档次有关，而且与仿真方式、参数设置有关。在仿真计算过程中，操作者可随时单击主工具栏内的“停止仿真”工具，终止仿真计算过程，返回原理图编辑状态。6)观察、分析仿真测试数据仿真操作结束后，自动启动波形编辑器并显示仿真数据文件(.SDF)内容(或在“设计文件管理器”窗口内，单击对应的 .SDF文件)。在波形编辑器窗口内，观察仿真结果，不满意可修改仿真参数或元件参数后，再执行仿真操作。7)保存或打印仿真波形仿真结果除了保存在 .SDF文件外，还可通过(tōngguò)打印机打印出来。4.2元器件参数设置MATH.Lib二端口数学转换函数MESFET.LibMES场效应管Misc.Lib杂合IC及其他元器件MOSFET.Lib工业标准MOS场效应管OpAmp.Lib工业标准通用运算放大器OPTO.Lib光电耦合器件(实际上该库文件仅含有4N25和通用光电耦合器件OPTOISO两个元件)Regulator.Lib电压变换器，如三端(sānduān)稳压器等Relay.Lib继电器类SCR.Lib工业标准可控硅SimulationSymbols.Lib仿真测试用符号库Switch.Lib开关元件Timer.Lib555及556定时器Transformer.Lib变压器TransLine.Lib传输线Triac.Lib工业标准双向可控硅Tube.Lib工业标准电子管UJT.Lib工业标准单结管而元器件仿真模型参数存放在DesignExplorer99SE\Library\Sim文件夹内的SimulationModels.ddb文件包中。需要指出的是，元器件仿真模型参数数据库文件为文本文件，它记录了器件的仿真模型参数，由仿真程序调用，不可随意修改或删除。在放置元件操作过程中，按Tab键进入元件属性窗口后，设置元件有关参数时，必须注意：一般仅需要指定必须参数，如序号、型号、大小(如果打算从电原理图获取自动布局所需的网络表文件时，还需给出元器件的封装形式)；而对于可选参数，一般用“*”代替(即采用缺省值)，除非绝对必要，否则不宜修改
