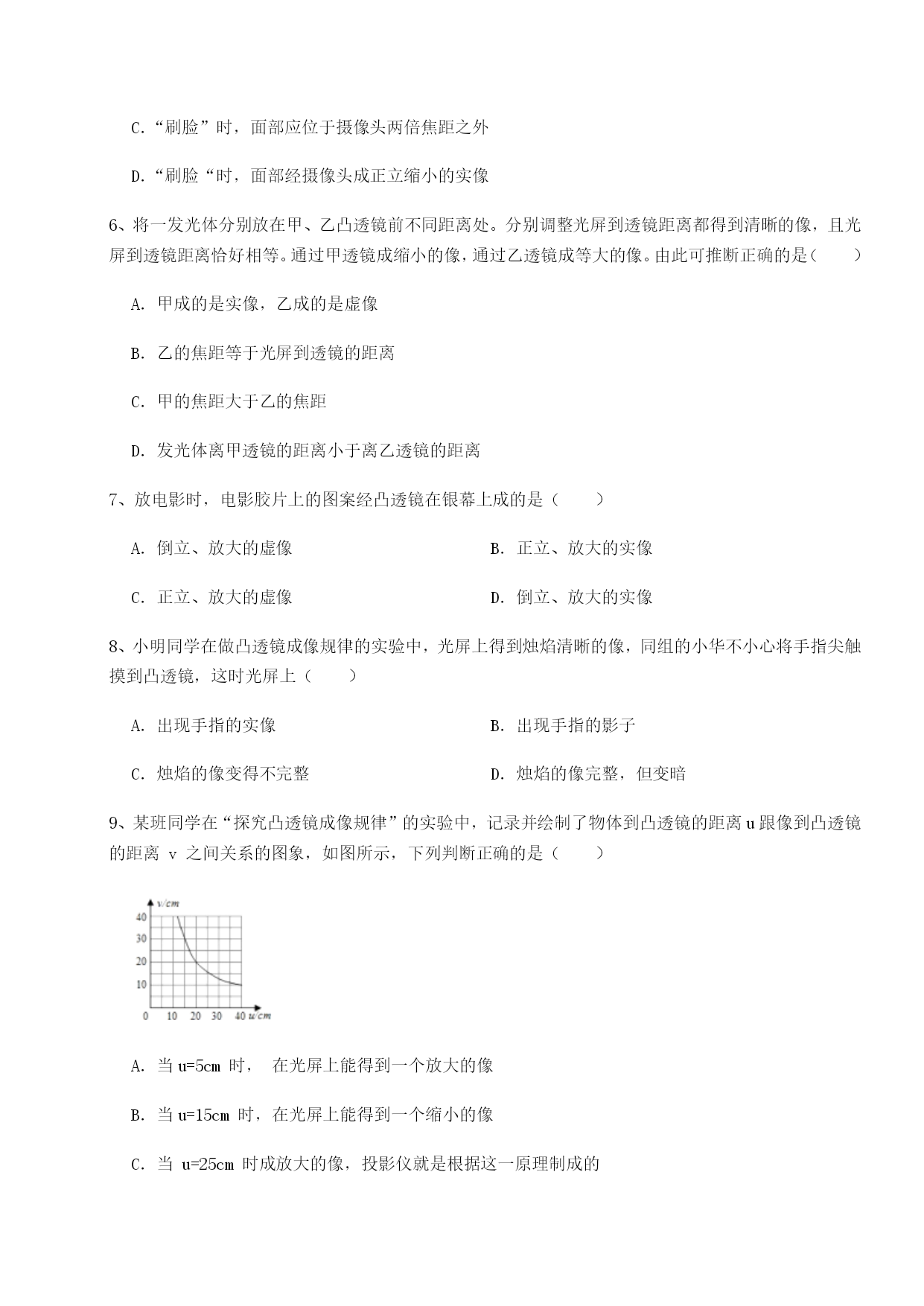

天津南开大附属中物理北师大版八年级（下册）常见的光学仪器综合训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、图是王亚平太空授课做水球透镜实验时的情景，通过水球可以看到她的像.以下有关像的判断及成像规律的应用，说法正确的是（）A．虚像照相机B．实像照相机C．虚像幻灯机D．实像幻灯机2、如图所示，把一支点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，在透镜的另一侧调节光屏位置可找到一个清晰的像．这个像是下图中的A．B．C．D．3、探究凸透镜成像的规律时，光屏上得到一个倒立、缩小的烛焰像，将蜡烛向凸透镜移近一倍焦距的距离．下列烛焰成像情况，不可能出现的是（）A．缩小的实像B．等大的实像C．放大的实像D．放大的虚像4、如图是张敏同学拍摄的南湖大酒店风景相片，下面说法正确的是（）A．要想使大楼的像更大些，张敏应向大楼靠近些，再拍摄B．大楼在湖中的倒影是由于光的直线传播形成的C．大楼在湖中的倒影是由于光的折射形成的D．拍摄时底片上的像是倒立放大的虚像5、“刷脸”实际上就是一种人脸识别，“刷脸”时只需面对摄像头(相当于凸透镜)，经系统自动拍照、扫描等，确认相关信息后，迅速完成认证。下列有关说法正确的是()A．光经过摄像头成像利用的是光的反射B．摄像头成像特点与投影仪相同C．“刷脸”时，面部应位于摄像头两倍焦距之外D．“刷脸“时，面部经摄像头成正立缩小的实像6、将一发光体分别放在甲、乙凸透镜前不同距离处。分别调整光屏到透镜距离都得到清晰的像，且光屏到透镜距离恰好相等。通过甲透镜成缩小的像，通过乙透镜成等大的像。由此可推断正确的是（）A．甲成的是实像，乙成的是虚像B．乙的焦距等于光屏到透镜的距离C．甲的焦距大于乙的焦距D．发光体离甲透镜的距离小于离乙透镜的距离7、放电影时，电影胶片上的图案经凸透镜在银幕上成的是（）A．倒立、放大的虚像B．正立、放大的实像C．正立、放大的虚像D．倒立、放大的实像8、小明同学在做凸透镜成像规律的实验中，光屏上得到烛焰清晰的像，同组的小华不小心将手指尖触摸到凸透镜，这时光屏上（）A．出现手指的实像B．出现手指的影子C．烛焰的像变得不完整D．烛焰的像完整，但变暗9、某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图象，如图所示，下列判断正确的是（）A．当u=5cm时，在光屏上能得到一个放大的像B．当u=15cm时，在光屏上能得到一个缩小的像C．当u=25cm时成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜10cm处移动到30cm处的过程中，像逐渐变小10、下面是四位同学组装的凸透镜成像规律实验操作示意图，其中可能在光屏上得到清晰的像的是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示是某实验小组合作探究“凸透镜成像规律”的实验装置，实验时当烛焰离凸透镜20cm时，移动光屏可得到一个清晰、倒立、缩小的烛焰的实像，由此可以知道该凸透镜的焦距应小于cm；随着蜡烛的燃烧，可观察到光屏上的像向（选填“上”或“下”）移动．移动蜡烛，使烛焰离凸透镜10cm，再移动光屏，（选填“能”或“不能”）在光屏上得到一个清晰的烛焰的像．2、如图是装有水的圆柱形玻璃杯，将铅笔靠近玻璃杯的后面，透过玻璃杯可以看到笔尖指向左侧，此时成像为正立、放大的(选填“实”或“虚”)像。3、同学们在日常生活中常用手机进行“自拍”，“自拍”时，手机的镜头相当于一个透镜，该透镜在日常生活中常用来矫正（选填“近视眼”、“远视眼”）．4、银行ATM自动取款机上方安装有摄像头，人脸可通过它的凸透镜头成（选填“正立”或“倒立”）、（选填“放大”或“缩小”）的（均选填“实”或“虚”）像。5、小明利用电脑上的视频摄像头给自己拍数码登记照．试拍后发现左脸白，右脸黑，原来是台灯放在左侧，这是由于光的造成的；调整台灯后，如果觉得像偏小，他应该（选填“靠近”或“远离”）镜头．看着自己的照片，发现面部光线还是不均匀．请你帮他想出一个解决办法6、如图所示,图甲是一款具有摄像功能的手机，其摄像头的镜头相当于一个镜。当用它拍照时，外面的景物通过镜头
