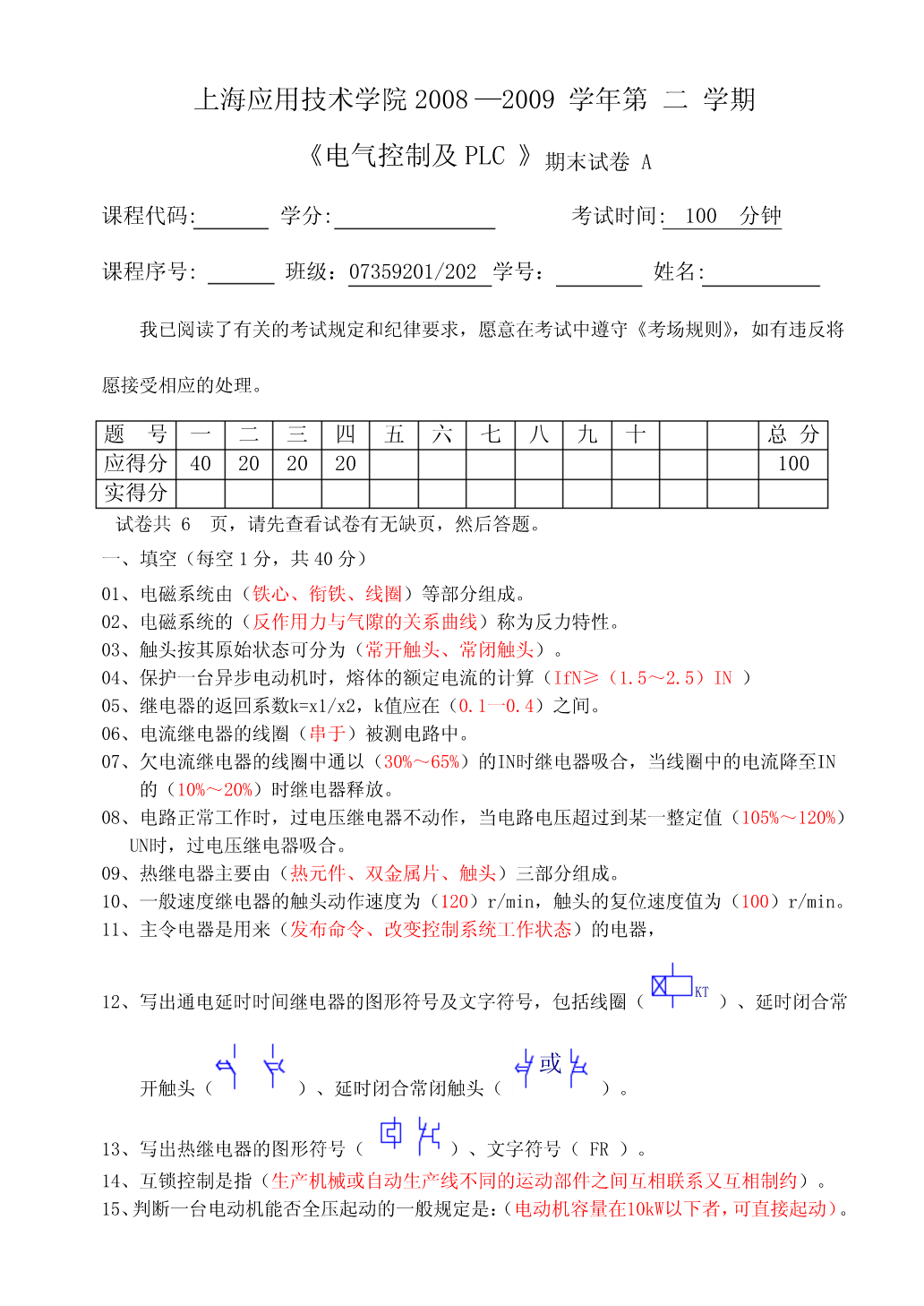

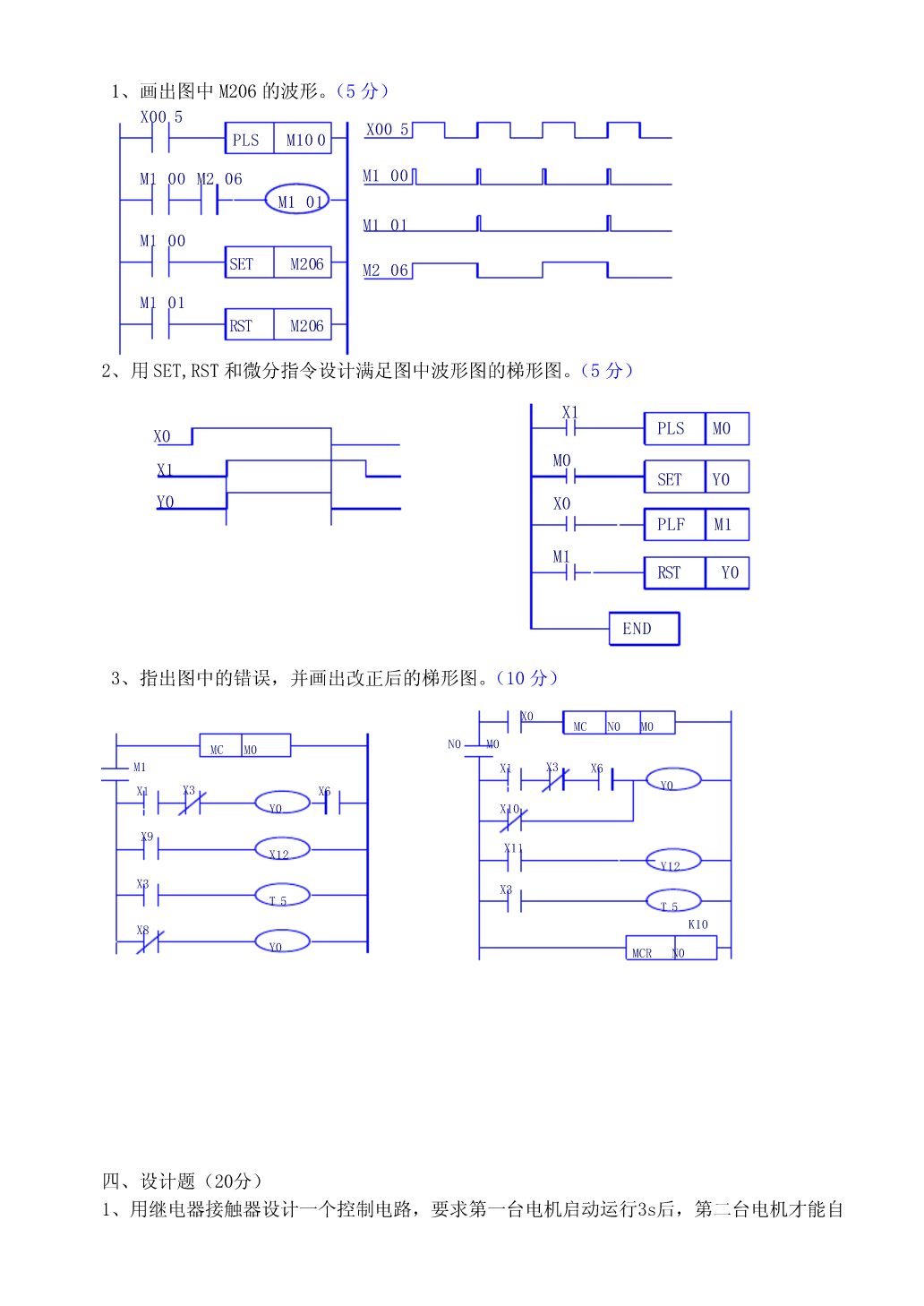

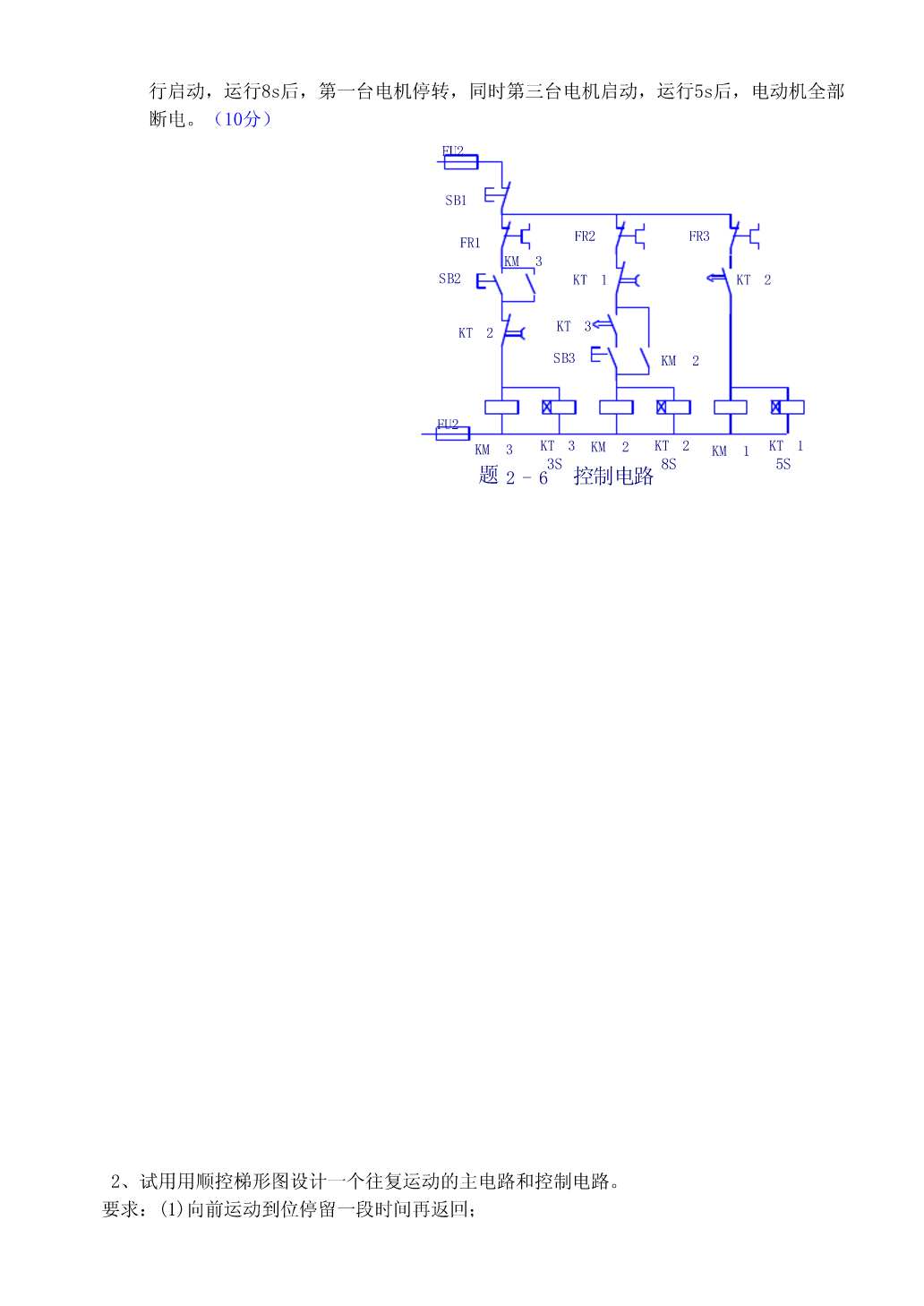

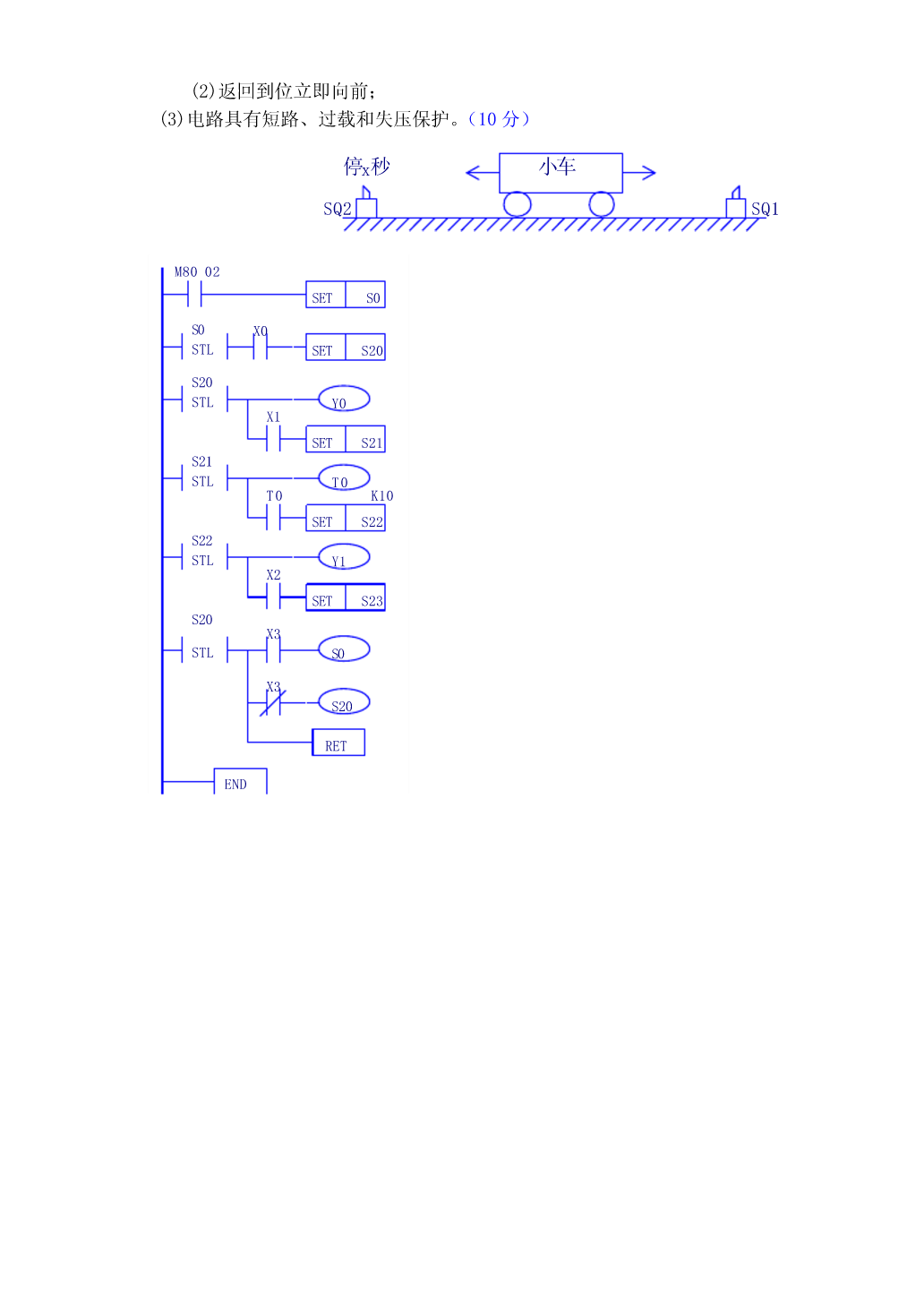

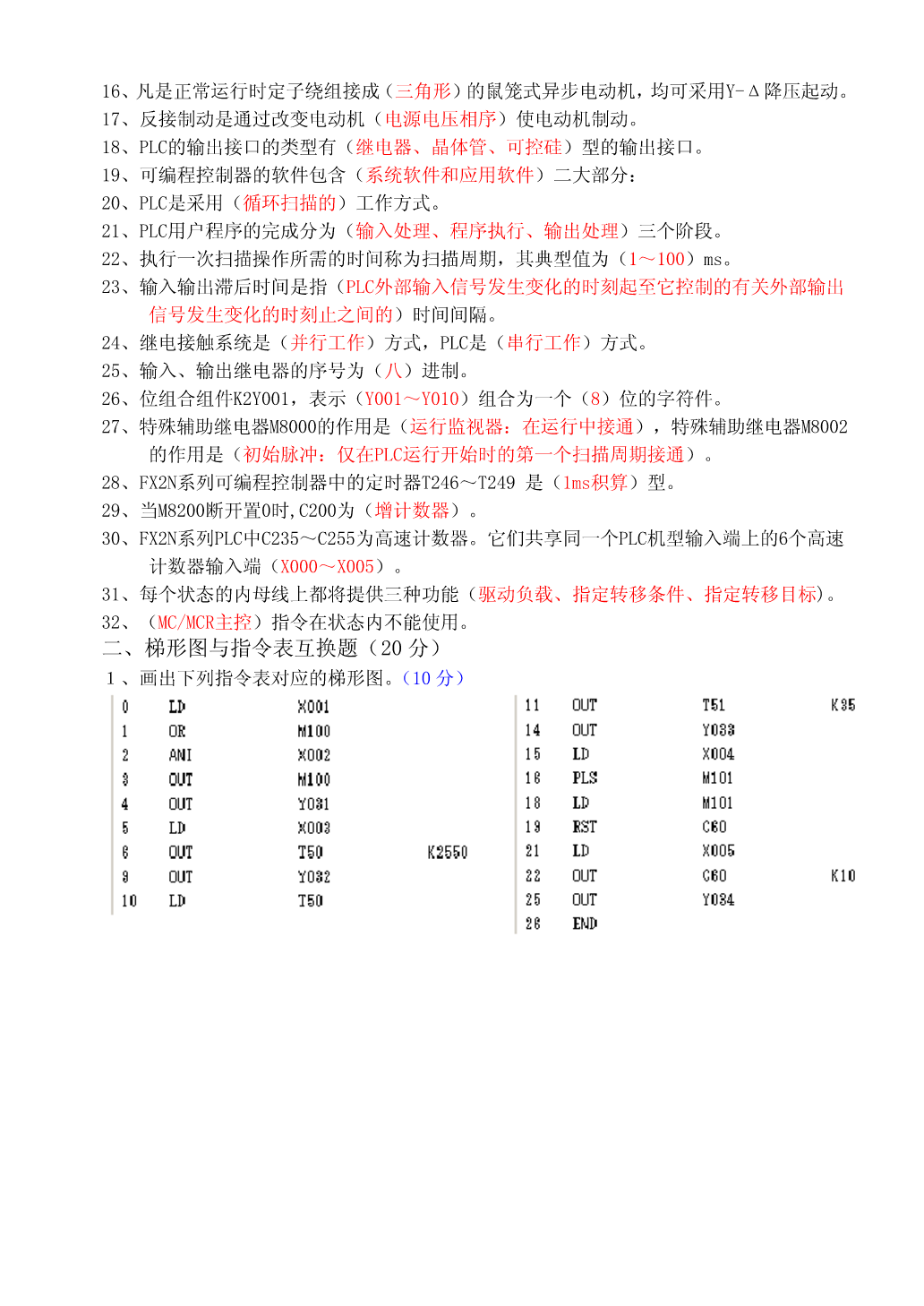

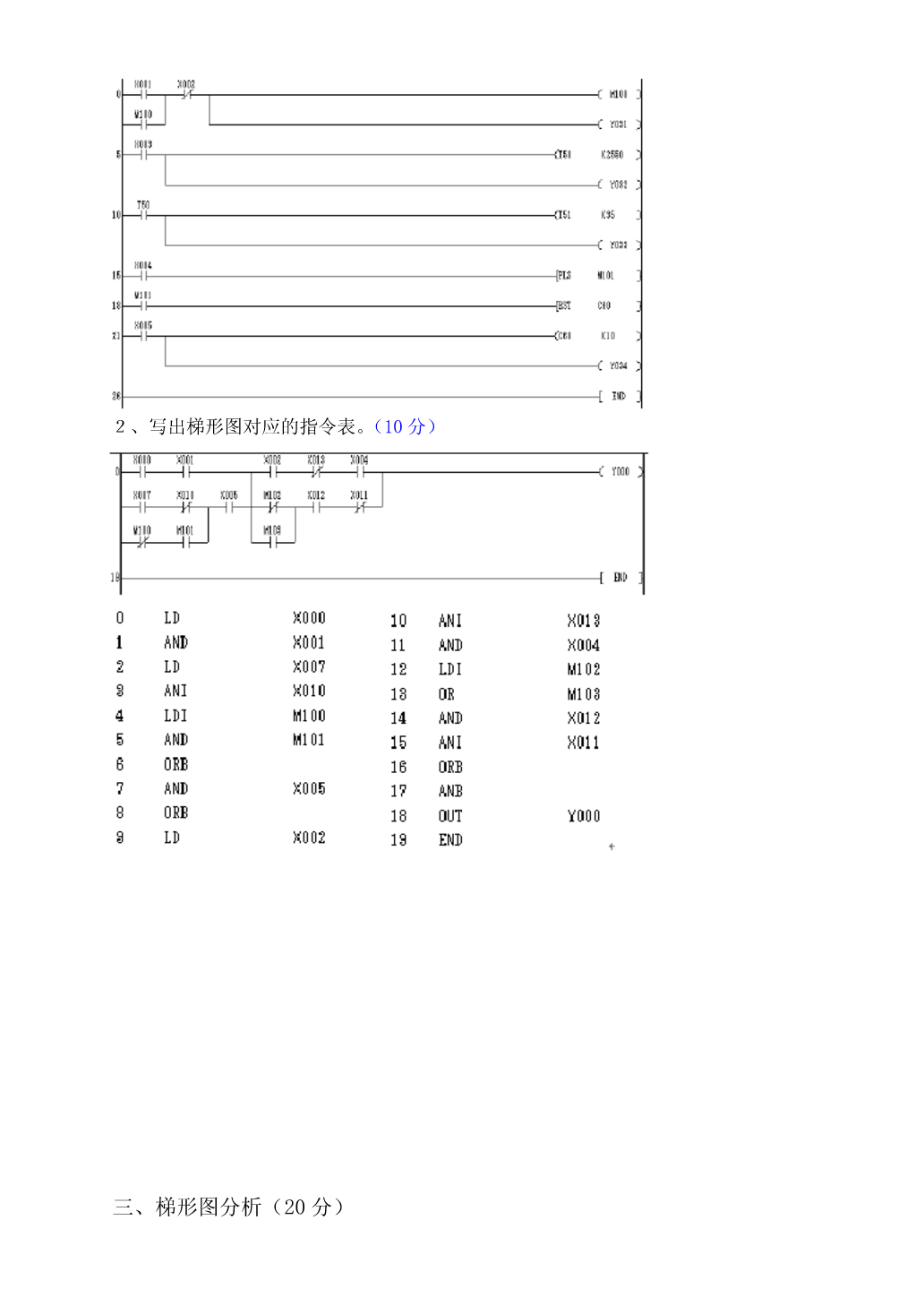

上海应用技术学院2008—2009学年第二学期《电气控制及PLC》期末试卷A课程代码:学分:考试时间:100分钟课程序号:班级：07359201/202学号：姓名:我已阅读了有关的考试规定和纪律要求，愿意在考试中遵守《考场规则》，如有违反将愿接受相应的处理。题号一二三四五六七八九十总分应得分40202020100实得分试卷，请先查看试卷有无缺页，然后答题。一、填空（每空1分，共40分）01、电磁系统由（铁心、衔铁、线圈）等部分组成。02、电磁系统的（反作用力与气隙的关系曲线）称为反力特性。03、触头按其原始状态可分为（常开触头、常闭触头）。04、保护一台异步电动机时，熔体的额定电流的计算（IfN≥（1.5～2.5）IN）05、继电器的返回系数k=x1/x2，k值应在（0.1一0.4）之间。06、电流继电器的线圈（串于）被测电路中。07、欠电流继电器的线圈中通以（30%～65%）的IN时继电器吸合，当线圈中的电流降至IN的（10%～20%）时继电器释放。08、电路正常工作时，过电压继电器不动作，当电路电压超过到某一整定值（105%～120%）UN时，过电压继电器吸合。09、热继电器主要由（热元件、双金属片、触头）三部分组成。10、一般速度继电器的触头动作速度为（120）r/min，触头的复位速度值为（100）r/min。11、主令电器是用来（发布命令、改变控制系统工作状态）的电器，KT12、写出通电延时时间继电器的图形符号及文字符号，包括线圈（）、延时闭合常或开触头（）、延时闭合常闭触头（）。13、写出热继电器的图形符号（）、文字符号（FR）。14、互锁控制是指（生产机械或自动生产线不同的运动部件之间互相联系又互相制约）。15、判断一台电动机能否全压起动的一般规定是：（电动机容量在10kW以下者，可直接起动）。16、凡是正常运行时定子绕组接成（三角形）的鼠笼式异步电动机，均可采用Y-Δ降压起动。17、反接制动是通过改变电动机（电源电压相序）使电动机制动。18、PLC的输出接口的类型有（继电器、晶体管、可控硅）型的输出接口。19、可编程控制器的软件包含（系统软件和应用软件）二大部分：20、PLC是采用（循环扫描的）工作方式。21、PLC用户程序的完成分为（输入处理、程序执行、输出处理）三个阶段。22、执行一次扫描操作所需的时间称为扫描周期，其典型值为（1～100）ms。23、输入输出滞后时间是指（PLC外部输入信号发生变化的时刻起至它控制的有关外部输出信号发生变化的时刻止之间的）时间间隔。24、继电接触系统是（并行工作）方式，PLC是（串行工作）方式。25、输入、输出继电器的序号为（八）进制。26、位组合组件K2Y001，表示（Y001～Y010）组合为一个（8）位的字符件。27、特殊辅助继电器M8000的作用是（运行监视器：在运行中接通），特殊辅助继电器M8002的作用是（初始脉冲：仅在PLC运行开始时的第一个扫描周期接通）。28、FX2N系列可编程控制器中的定时器T246～T249是（1ms积算）型。29、当M8200断开置0时,C200为（增计数器）。30、FX2N系列PLC中C235～C255为高速计数器。它们共享同一个PLC机型输入端上的6个高速计数器输入端（X000～X005）。31、每个状态的内母线上都将提供三种功能（驱动负载、指定转移条件、指定转移目标)。32、（MC/MCR主控）指令在状态内不能使用。二、梯形图与指令表互换题（20分）１、画出下列指令表对应的梯形图。（10分）２、写出梯形图对应的指令表。（10分）三、梯形图分析（20分）1、画出图中M206的波形。（5分）X005X005PLSM100M100M206M100M101M101M100SETM206M206M101RSTM2062、用SET,RST和微分指令设计满足图中波形图的梯形图。（5分）X1X0PLSM0M0X1SETY0Y0X0PLFM1M1RSTY0END3、指出图中的错误，并画出改正后的梯形图。（10分）X0MCN0M0MCM0N0M0M1X1X3X6X1X3X6Y0Y0X10X9X11X12Y12X3X3T5T5X8K10Y0MCRN0四、设计题（20分）1、用继电器接触器设计一个控制电路，要求第一台电机启动运行3s后，第二台电机才能自行启动，运行8s后，第一台电机停转，同时第三台电机启动，运行5s后，电动机全部断电。（10分）FU2SB1
