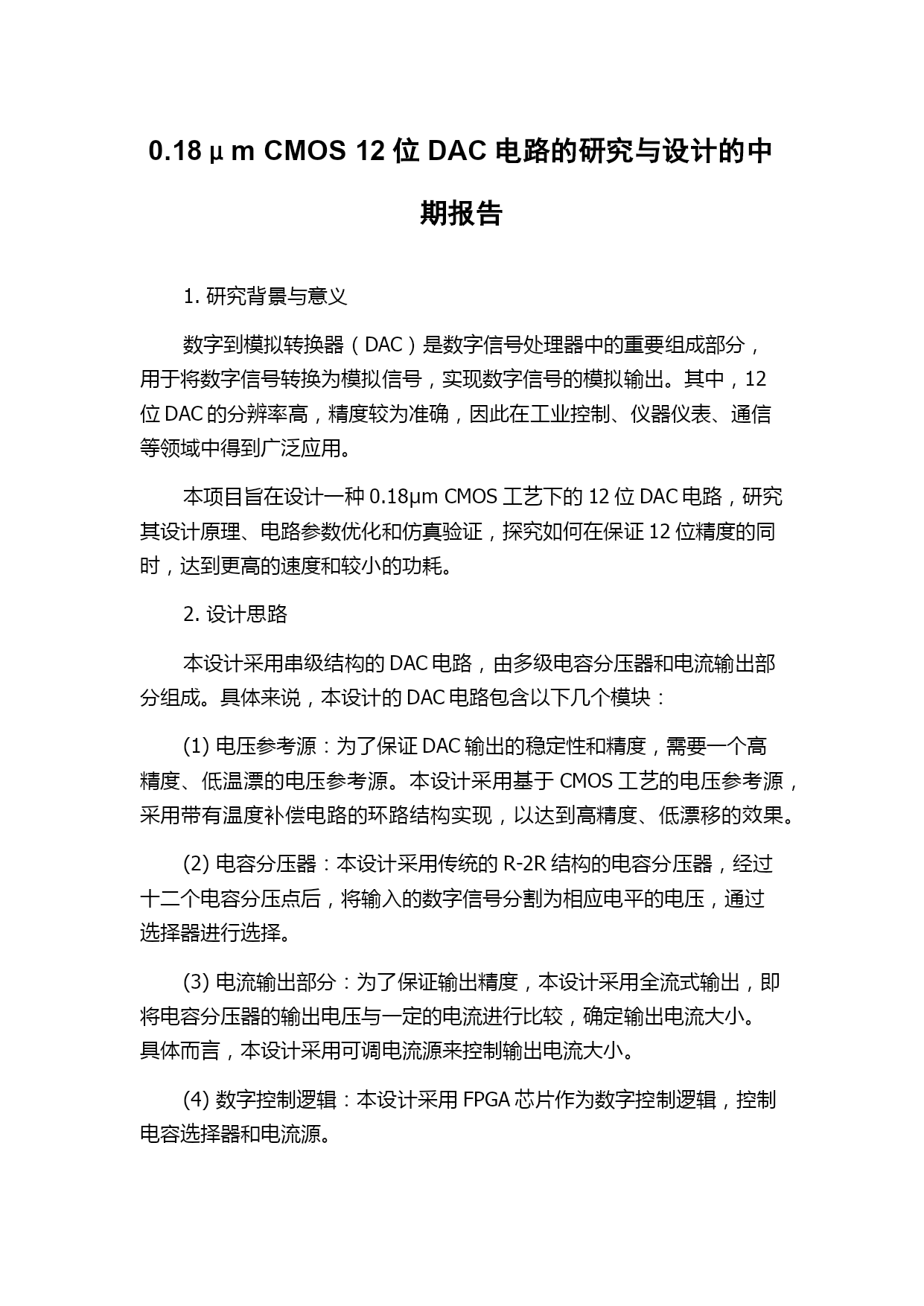

0.18μmCMOS12位DAC电路的研究与设计的中期报告1.研究背景与意义数字到模拟转换器（DAC）是数字信号处理器中的重要组成部分，用于将数字信号转换为模拟信号，实现数字信号的模拟输出。其中，12位DAC的分辨率高，精度较为准确，因此在工业控制、仪器仪表、通信等领域中得到广泛应用。本项目旨在设计一种0.18μmCMOS工艺下的12位DAC电路，研究其设计原理、电路参数优化和仿真验证，探究如何在保证12位精度的同时，达到更高的速度和较小的功耗。2.设计思路本设计采用串级结构的DAC电路，由多级电容分压器和电流输出部分组成。具体来说，本设计的DAC电路包含以下几个模块：(1)电压参考源：为了保证DAC输出的稳定性和精度，需要一个高精度、低温漂的电压参考源。本设计采用基于CMOS工艺的电压参考源，采用带有温度补偿电路的环路结构实现，以达到高精度、低漂移的效果。(2)电容分压器：本设计采用传统的R-2R结构的电容分压器，经过十二个电容分压点后，将输入的数字信号分割为相应电平的电压，通过选择器进行选择。(3)电流输出部分：为了保证输出精度，本设计采用全流式输出，即将电容分压器的输出电压与一定的电流进行比较，确定输出电流大小。具体而言，本设计采用可调电流源来控制输出电流大小。(4)数字控制逻辑：本设计采用FPGA芯片作为数字控制逻辑，控制电容选择器和电流源。3.关键技术参数(1)分辨率：12位(2)电压参考源精度：±0.1%(3)输出电流范围：0~20mA(4)输出阻抗：50Ω(5)动态性能：60dBc@1kHz(6)静态偏差：±1LSB4.仿真分析本设计采用H-Spice进行仿真分析，得到了以下关键参数指标：(1)DNL：±0.3LSB(2)INL：±0.9LSB(3)电压参考源温度漂移：±2.5mV(4)输出波形失真率：-50dBc(5)定常电流误差：±2.5%其中，DNL和INL是评价DAC性能的重要指标，表明DAC输出值的不连续性和整体精度误差程度。本设计的DNL和INL结果表明，DAC输出值的不连续性较小，精度误差在±1LSB以内，符合设计要求。5.总结与展望本设计成功设计出一种0.18μmCMOS工艺下的12位DAC电路，实现了高分辨率、高精度、低功耗、低失真的目标，并通过仿真验证了其参数指标。在此基础上，后续将进一步优化电路参数，验证并改进电路安全性和可靠性，不断推进DAC电路在实际应用中的广泛应用。
