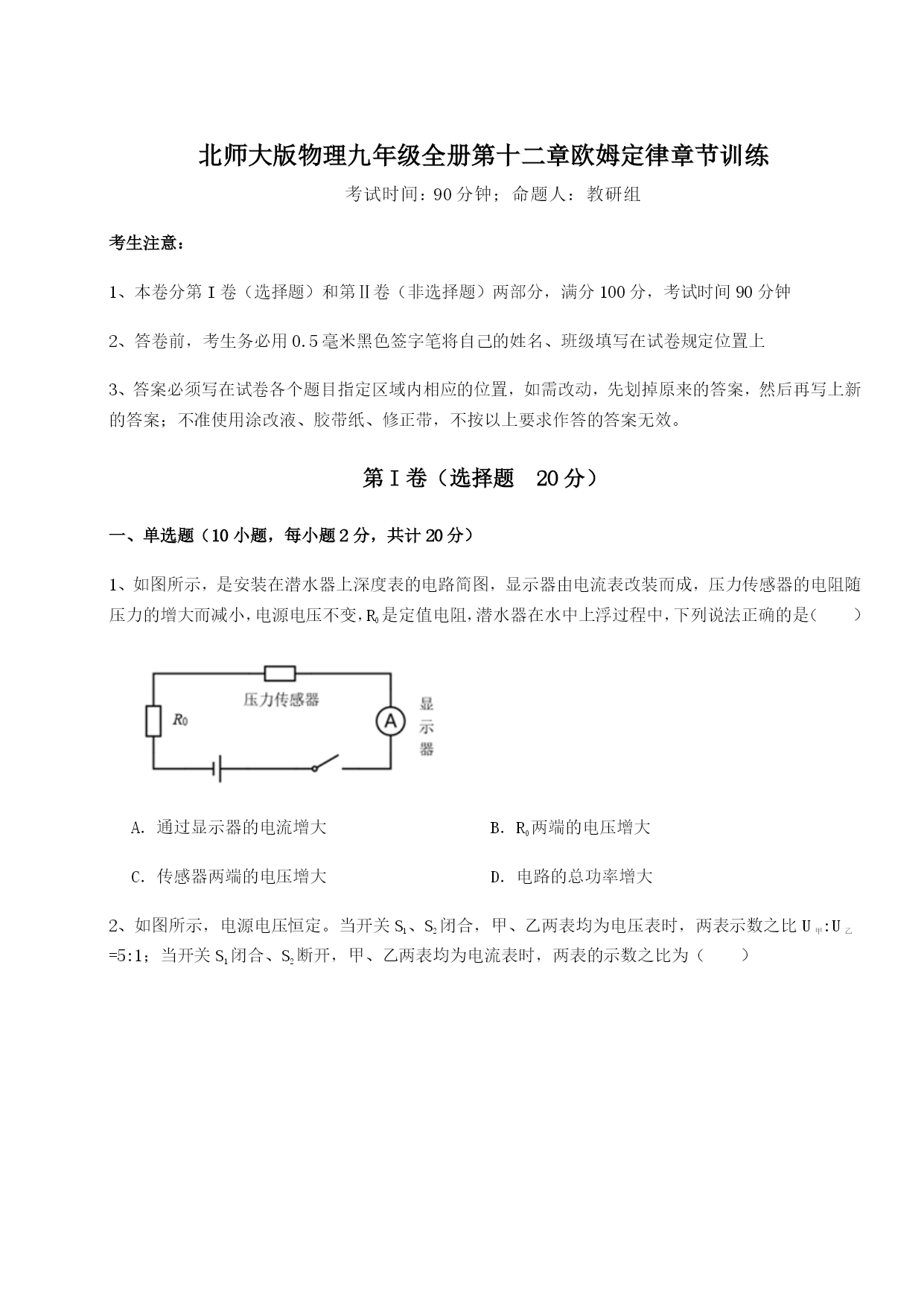

北师大版物理九年级全册第十二章欧姆定律章节训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，是安装在潜水器上深度表的电路简图，显示器由电流表改装而成，压力传感器的电阻随压力的增大而减小，电源电压不变，R0是定值电阻，潜水器在水中上浮过程中，下列说法正确的是（）A．通过显示器的电流增大B．R0两端的电压增大C．传感器两端的电压增大D．电路的总功率增大2、如图所示，电源电压恒定。当开关S1、S2闭合，甲、乙两表均为电压表时，两表示数之比U甲:U乙=5:1；当开关S1闭合、S2断开，甲、乙两表均为电流表时，两表的示数之比为（）A．5:4B．3:5C．4:5D．4:13、对于我们所学的电学知识，下列说法正确的是（）A．电风扇工作时只将电能转化为机械能B．通过导体的电流跟电压成正比C．某一盏路灯坏了，其它灯还能照常工作表明它们是并联的D．电流的方向是从电源的负极经过导线、用电器到电源的正极4、如图所示，电源电压恒定。当开关S1、S2闭合，甲、乙两表均为电压表时，两表示数之比U甲:U乙=5:1；当开关S1闭合、S2断开，甲、乙两表均为电流表时，两表的示数之比为（）A．5:4B．3:5C．4:5D．4:15、由欧姆定律I＝可导出变形R=，对此表达式，下面说法正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．导体的电阻是导体本身的一种性质，跟电压、电流无关D．通过导线的电流为0时，其电阻变为06、如图所示的电路中，电源电压和的阻值均保持不变，闭合开关S后，将滑动变阻器的滑片P从中点向左移动的过程中，下列说法正确的是（）A．电流表A1的示数变小，电压表V的示数变小B．电流表A2的示数不变，电压表V的示数不变C．电压表V的示数与电流表A1的示数比值不变D．电路的总功率变大7、如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片向右滑动过程中，下列说法正确的是（）A．电流表A示数变小B．电压表V1示数不变C．电压表V2示数与电流表A示数乘积变小D．电压表V1示数与电流表A示数比值变小8、如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，下列说法正确的是（）A．A示数变大，V1示数变小，V2示数变大B．V1示数的变化量与A示数的变化量之比不变C．A示数不变，V1示数与A示数之比变大D．A示数变大，V2示数与A示数之比不变9、在图示的电路中，电源电压保持不变，当开关S由断开到闭合时，下列说法正确的是（）A．电流表A的示数变小B．电压表V与电流表A示数的比值不变C．电压表V的示数变小D．电压表V与电流表A示数的乘积不变10、如图所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出如图中的I-U关系图像正确的是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，电源电压保持不变，R1为滑动变阻器，R2、R3为定值电阻。闭合开关S，将滑片P由a端向b端滑动一段距离后，电压表V1、V2示数变化的大小分别为ΔU1、ΔU2，电流表示数变化的大小为ΔI。那么ΔU1ΔU2（选填“大于”“小于”或“等于”），ΔU2与ΔI之比跟ΔU1与ΔI之比的差是。2、如图所示，电源电压和灯泡L的电阻不变，灯泡L上标有“6V，6W字样。当开关S、S1均闭合，滑片P移至a端时，电流表示数为2.0A，灯泡L正常发光；当开关S闭合，S1断开，滑片P移至b端时，电源电压U为V，灯泡L的实际电功率P为W。3、如图所示的电路中，电源电压恒定不变，已知R1＝3R2，当S和S1闭合、S2断开时，电压表和电流表的示数分别为U1和I1；当S1断开、S和S2闭合时，电压表和电流表的示数分别为U2和I2，则U1：U2为；I1：I2为。4、某品牌手电筒，正常工作时需要两节干电池串联来提供电源，该手电筒工作的额定电压是V；某便携式取暖设备正常工作时的额定电压是，一般情况下该设备正常工作时（选填“会”或“不会”）使人触电。5、如图所示，电源电压保持3V不变，小灯
