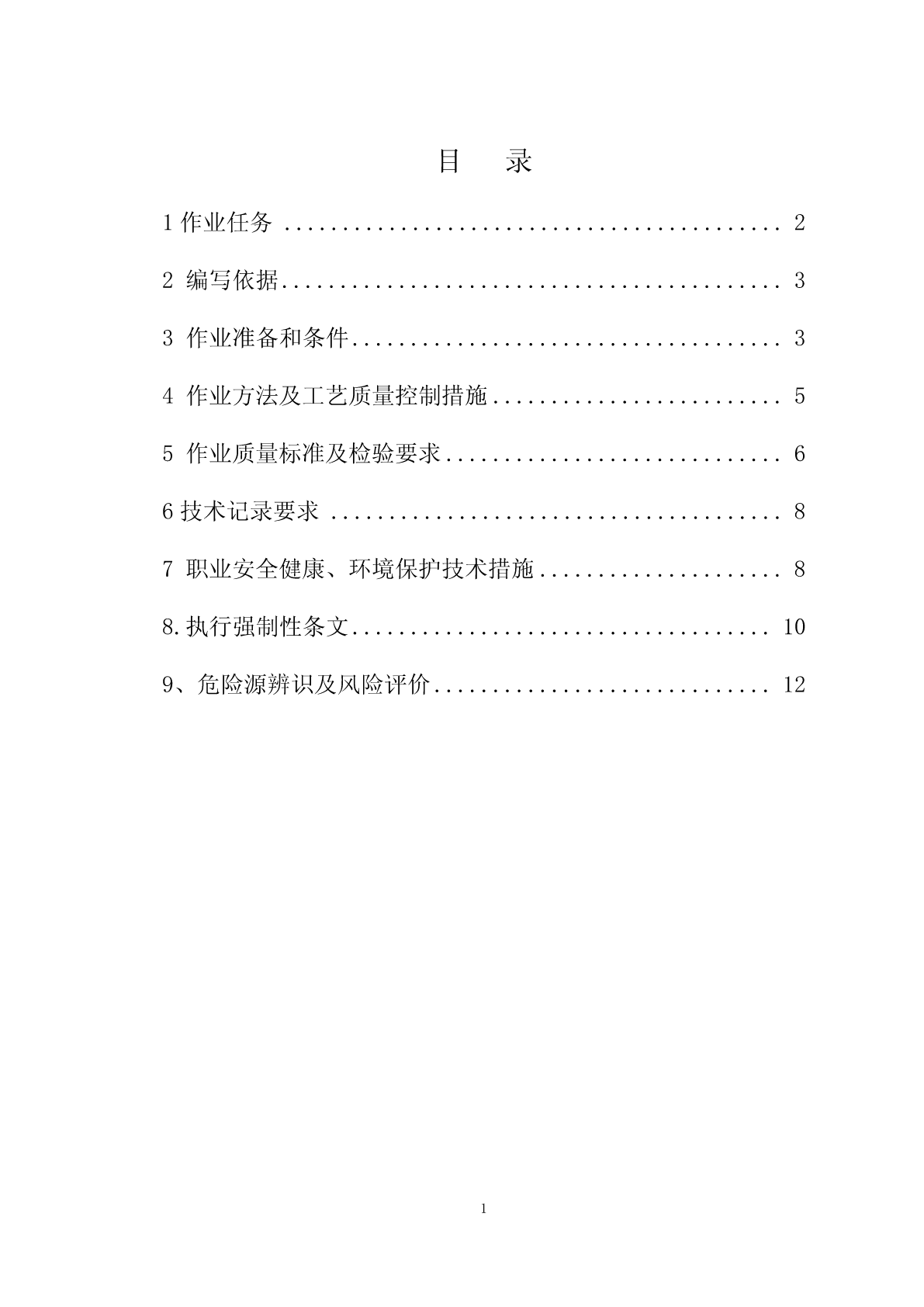

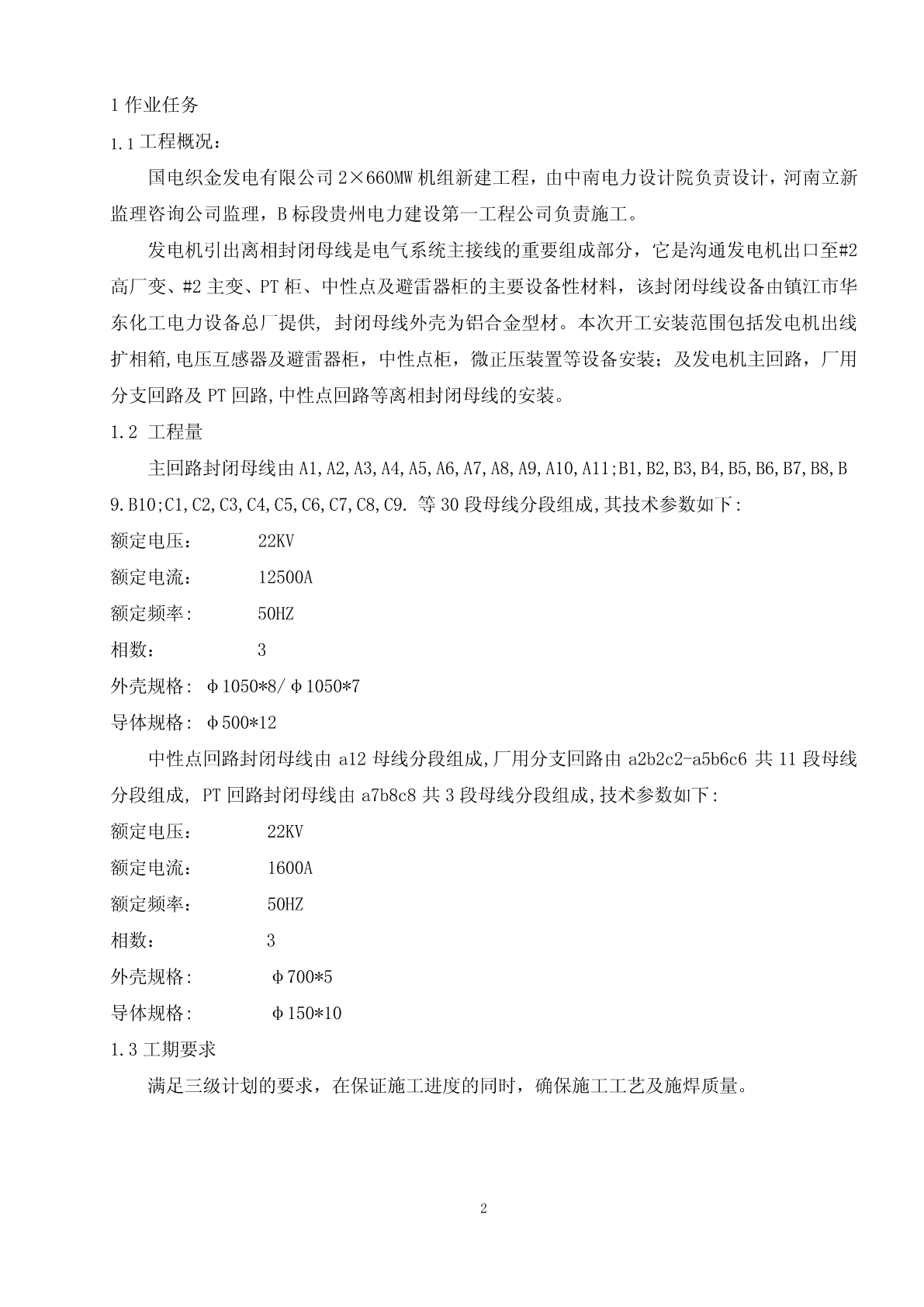

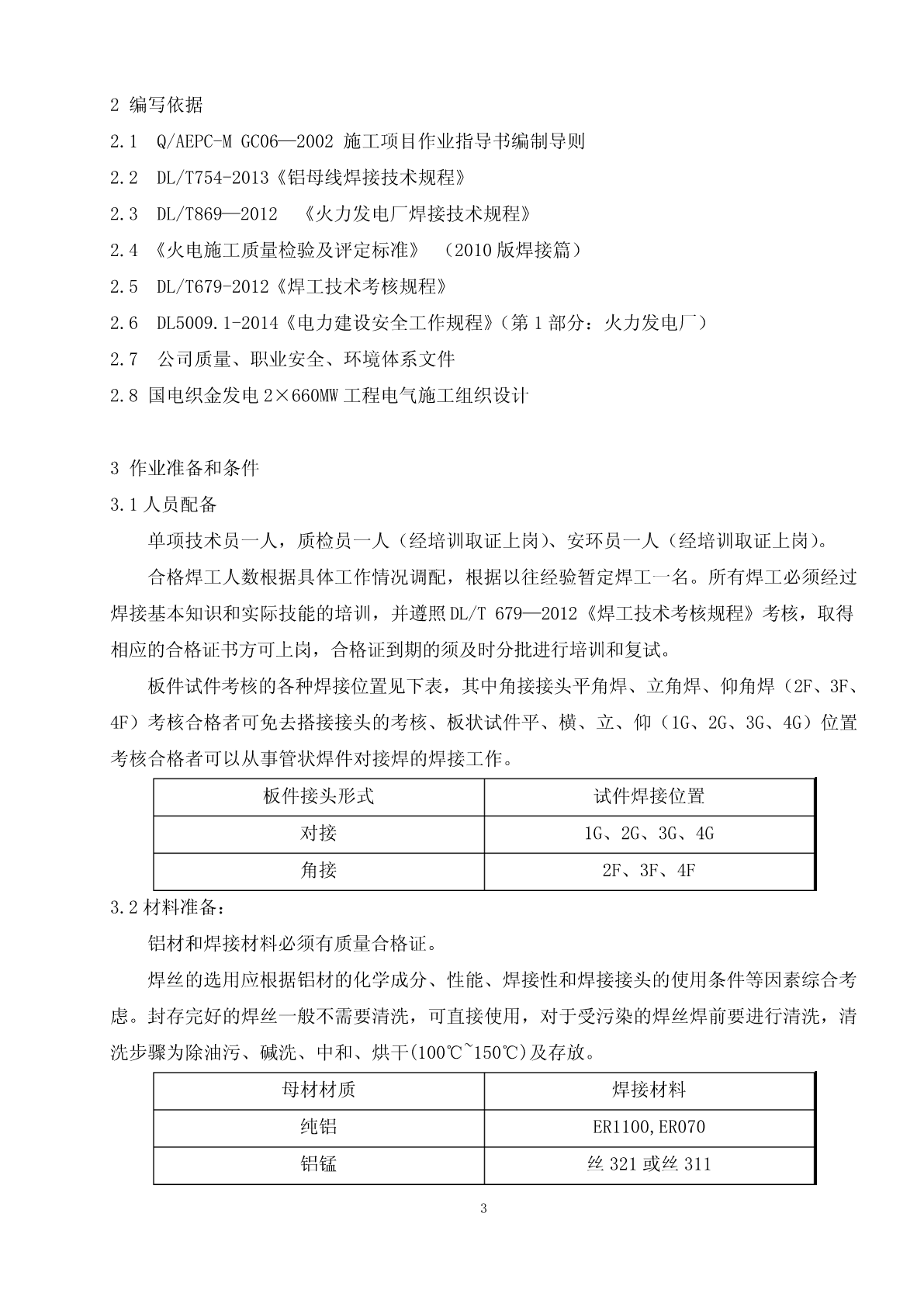

施工方案工程名称：国电织金发电有限公司2×660MW机组新建工程作业名称：B标段发电机封闭母线特殊焊接施工方案编制单位：贵州电建一公司电自分公司编制人：审核：批准：贵州电力建设第一工程公司编制时间：2015年12月01日目录1作业任务...........................................22编写依据...........................................33作业准备和条件.....................................34作业方法及工艺质量控制措施.........................55作业质量标准及检验要求.............................66技术记录要求.......................................87职业安全健康、环境保护技术措施.....................88.执行强制性条文....................................109、危险源辨识及风险评价.............................1211作业任务1.1工程概况：国电织金发电有限公司2×660MW机组新建工程，由中南电力设计院负责设计，河南立新监理咨询公司监理，B标段贵州电力建设第一工程公司负责施工。发电机引出离相封闭母线是电气系统主接线的重要组成部分，它是沟通发电机出口至#2高厂变、#2主变、PT柜、中性点及避雷器柜的主要设备性材料，该封闭母线设备由镇江市华东化工电力设备总厂提供,封闭母线外壳为铝合金型材。本次开工安装范围包括发电机出线扩相箱,电压互感器及避雷器柜，中性点柜，微正压装置等设备安装；及发电机主回路，厂用分支回路及PT回路,中性点回路等离相封闭母线的安装。1.2工程量主回路封闭母线由A1,A2,A3,A4,A5,A6,A7,A8,A9,A10,A11;B1,B2,B3,B4,B5,B6,B7,B8,B9.B10;C1,C2,C3,C4,C5,C6,C7,C8,C9.等30段母线分段组成,其技术参数如下:额定电压：22KV额定电流：12500A额定频率:50HZ相数：3外壳规格:φ1050*8/φ1050*7导体规格:φ500*12中性点回路封闭母线由a12母线分段组成,厂用分支回路由a2b2c2-a5b6c6共11段母线分段组成,PT回路封闭母线由a7b8c8共3段母线分段组成,技术参数如下:额定电压：22KV额定电流：1600A额定频率：50HZ相数：3外壳规格:φ700*5导体规格:φ150*101.3工期要求满足三级计划的要求，在保证施工进度的同时，确保施工工艺及施焊质量。22编写依据2.1Q/AEPC-MGC06—2002施工项目作业指导书编制导则2.2DL/T754-2013《铝母线焊接技术规程》2.3DL/T869—2012《火力发电厂焊接技术规程》2.4《火电施工质量检验及评定标准》（2010版焊接篇）2.5DL/T679-2012《焊工技术考核规程》2.6DL5009.1-2014《电力建设安全工作规程》（第1部分：火力发电厂）2.7公司质量、职业安全、环境体系文件2.8国电织金发电2×660MW工程电气施工组织设计3作业准备和条件3.1人员配备单项技术员一人，质检员一人（经培训取证上岗）、安环员一人（经培训取证上岗）。合格焊工人数根据具体工作情况调配，根据以往经验暂定焊工一名。所有焊工必须经过焊接基本知识和实际技能的培训，并遵照DL/T679—2012《焊工技术考核规程》考核，取得相应的合格证书方可上岗，合格证到期的须及时分批进行培训和复试。板件试件考核的各种焊接位置见下表，其中角接接头平角焊、立角焊、仰角焊（2F、3F、4F）考核合格者可免去搭接接头的考核、板状试件平、横、立、仰（1G、2G、3G、4G）位置考核合格者可以从事管状焊件对接焊的焊接工作。板件接头形式试件焊接位置对接1G、2G、3G、4G角接2F、3F、4F3.2材料准备：铝材和焊接材料必须有质量合格证。焊丝的选用应根据铝材的化学成分、性能、焊接性和焊接接头的使用条件等因素综合考虑。封存完好的焊丝一般不需要清洗，可直接使用，对于受污染的焊丝焊前要进行清洗，清洗步骤为除油污、碱洗、中和、烘干(100℃~150℃)及存放。母材材质焊接材料纯铝ER1100,ER070铝
