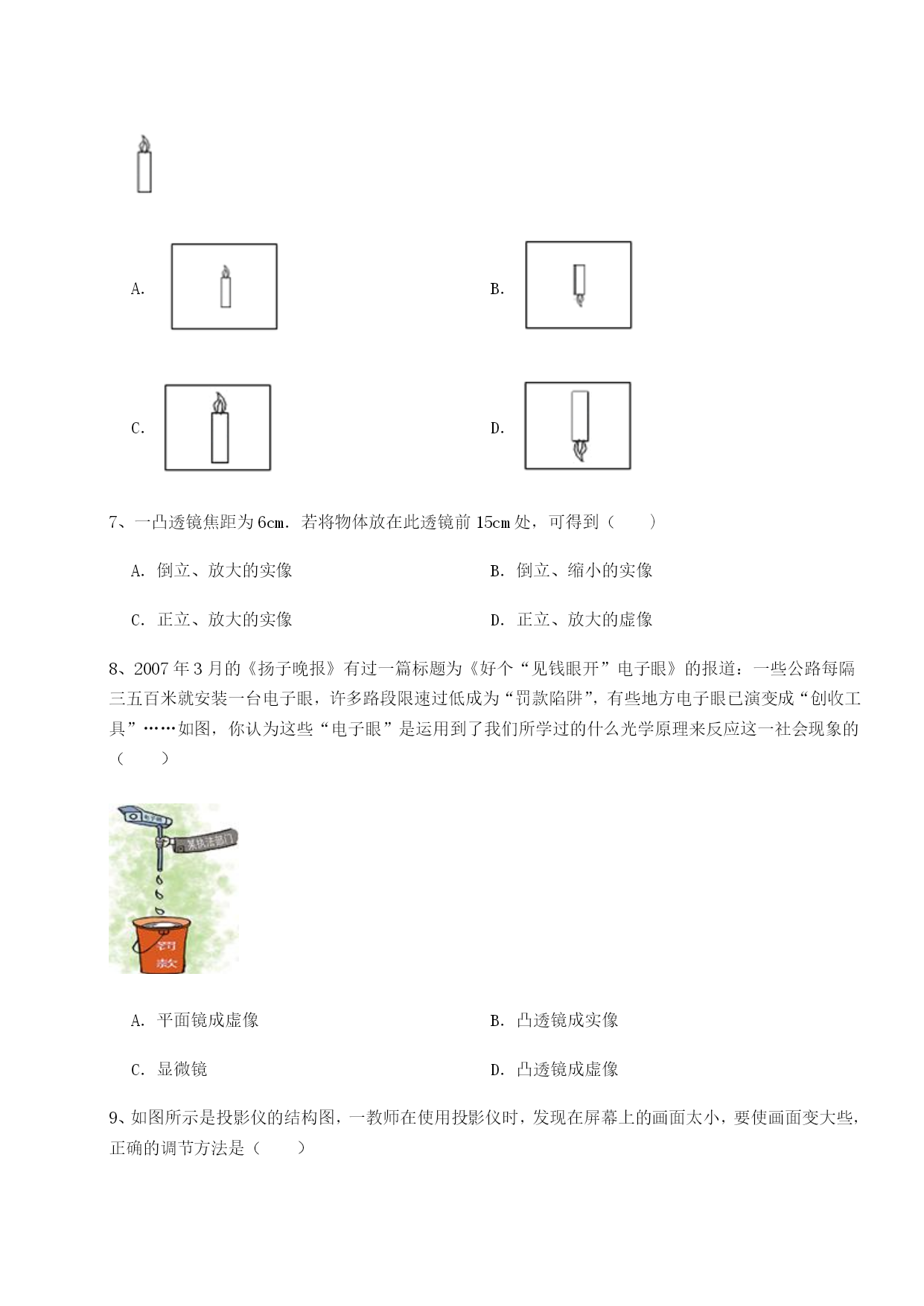

内蒙古翁牛特旗乌丹第一中学物理北师大版八年级（下册）常见的光学仪器专题测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，有一圆柱体PQ，放在凸透镜前图示的位置，它所成像P′Q′的形状应该是下列图中的（）A．B．C．D．2、蜡烛放在如图所示位置，通过凸透镜成倒立、放大的像，小明画了图中的光路。下列说法正确的是（）A．小明画的光路是正确的B．透镜的焦距等于20cmC．透镜的焦距小于10cm大于5cmD．透镜的焦距大于10cm小于20cm3、在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中的（）A．B．C．D．4、下面是四位同学组装的凸透镜成像规律实验操作示意图，其中可能在光屏上得到清晰的像的是（）A．B．C．D．5、将点燃的蜡烛放在凸透镜前，在透镜另一侧的光屏上得到清晰放大的像，如图所示，图中凸透镜焦距用f表示，与图中标注的L1和L2的大小关系正确的是（）A．L1>fB．L1>2fC．L1<f<L2D．6、如图所示，把一支点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，在透镜的另一侧调节光屏位置可找到一个清晰的像．这个像是下图中的A．B．C．D．7、一凸透镜焦距为6cm．若将物体放在此透镜前15cm处，可得到（)A．倒立、放大的实像B．倒立、缩小的实像C．正立、放大的实像D．正立、放大的虚像8、2007年3月的《扬子晚报》有过一篇标题为《好个“见钱眼开”电子眼》的报道：一些公路每隔三五百米就安装一台电子眼，许多路段限速过低成为“罚款陷阱”，有些地方电子眼已演变成“创收工具”……如图，你认为这些“电子眼”是运用到了我们所学过的什么光学原理来反应这一社会现象的（）A．平面镜成虚像B．凸透镜成实像C．显微镜D．凸透镜成虚像9、如图所示是投影仪的结构图，一教师在使用投影仪时，发现在屏幕上的画面太小，要使画面变大些，正确的调节方法是（）A．减小投影仪与屏幕间的距离，下调凸透镜减小凸透镜到物体间的距离B．减小投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离C．增大投影仪与屏幕间的距离，下调凸透镜减小凸透镜到物体间的距离D．增大投影仪与屏幕间的距离，上调凸透镜增大凸透镜到物体间的距离10、如图所示，是几种光学器材的示意图，其中能对光线起发散作用的是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示,图甲是一款具有摄像功能的手机，其摄像头的镜头相当于一个镜。当用它拍照时，外面的景物通过镜头会形成一个的实像（填写像的性质）；图乙、丙是用这款手机先后拍下同一小车的两张照片（设摄像头焦距不变），拍摄第二张照片比拍摄第一张照片摄像头离小车更（选填“远”或“近”）些。2、如图所示，画出了光线经过透镜后的方向．（1）则此透镜应为．（2）A点（选填“是”或“否”）为该透镜的焦点．3、同学们在学习的过程中如果长期不注意用眼卫生和科学用眼的方法，就会形成如图所示情景，一束来自远处某点的光经角膜和晶状体折射后所形成的像会落在视网膜的前方，这就形成了视眼（选填“近”或“远”），其矫正的方法是佩戴一副由透镜（填“凸”或“凹”）做的眼镜。4、小明同学用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验，在实验过程中保持凸透镜的位置不变，请你根据所学知识回答下列问题．（1）小明一次将蜡烛、凸透镜、光屏放置在光具座上，并调整凸透镜和光屏的高度，使它们的中心跟蜡烛的中心大致在．（2）过了一段时间后，小明发现烛焰在光屏上的像偏高，若要使烛焰成像在光屏中心，只调节光屏，应将光屏向（选填“上”“下”）调节．（3）小明将蜡烛放在15cm的刻度线处，左右移动光屏，直到光屏上成清晰的倒立（选填“放大”“等大”“缩小”）的实像，（选填“照相机”“幻灯机”或“放大镜”）就是利用这一成像原理制成的．5、一幅如图甲所示的漫画立在桌面上。小霞把一个装水的玻璃杯放在漫画前，惊奇地发现：透过水杯看到漫画中的老鼠变“胖”了，还掉头奔向猫，如图乙。小霞观察分析：装水的圆柱形玻璃杯横切面中间厚，边缘薄，起到（填“平面镜”、“凸透镜”或“凹透镜”）的作用，此时
