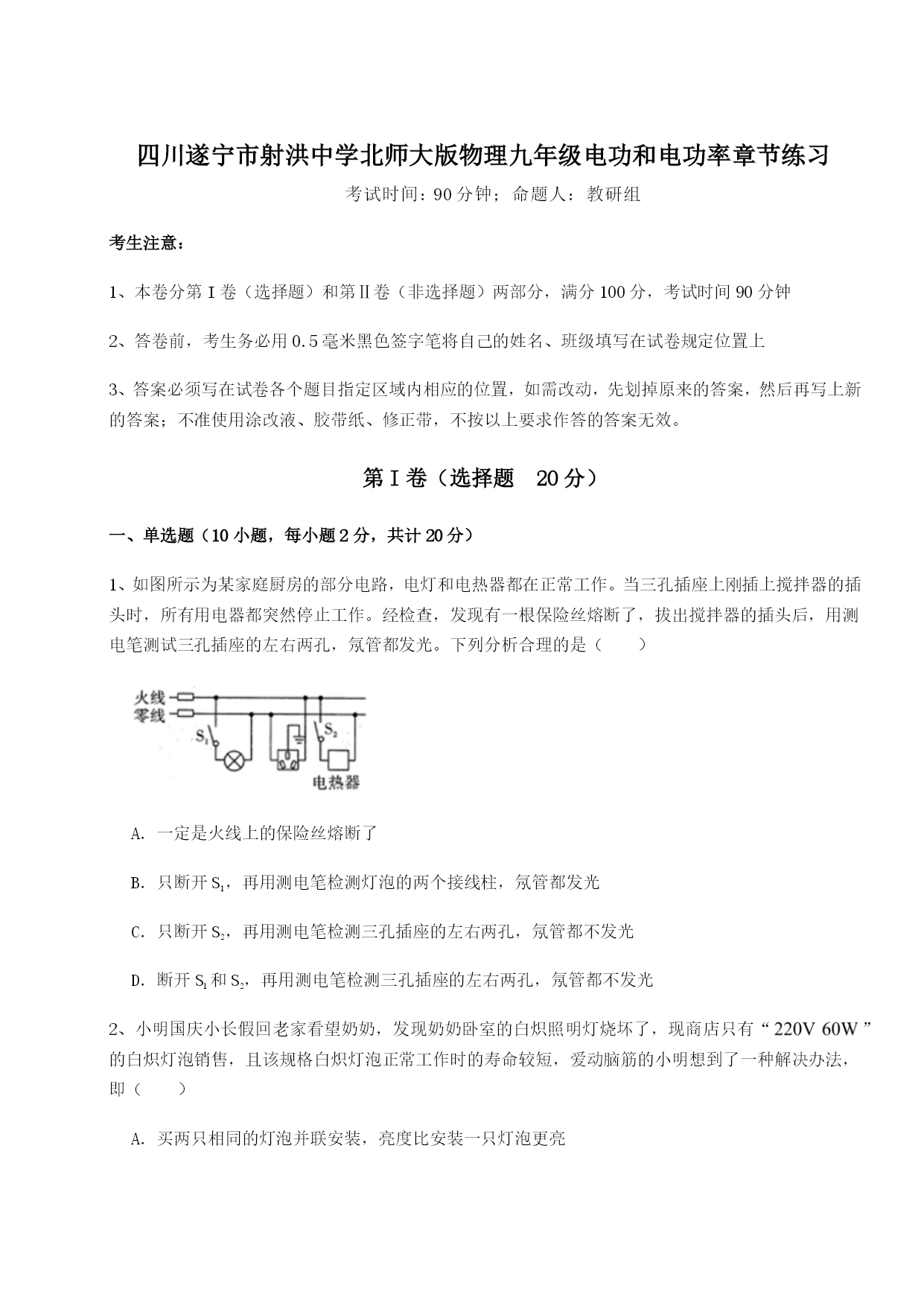

四川遂宁市射洪中学北师大版物理九年级电功和电功率章节练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示为某家庭厨房的部分电路，电灯和电热器都在正常工作。当三孔插座上刚插上搅拌器的插头时，所有用电器都突然停止工作。经检查，发现有一根保险丝熔断了，拔出搅拌器的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光。下列分析合理的是（）A．一定是火线上的保险丝熔断了B．只断开S1，再用测电笔检测灯泡的两个接线柱，氖管都发光C．只断开S2，再用测电笔检测三孔插座的左右两孔，氖管都不发光D．断开S1和S2，再用测电笔检测三孔插座的左右两孔，氖管都不发光2、小明国庆小长假回老家看望奶奶，发现奶奶卧室的白炽照明灯烧坏了，现商店只有“”的白炽灯泡销售，且该规格白炽灯泡正常工作时的寿命较短，爱动脑筋的小明想到了一种解决办法，即（）A．买两只相同的灯泡并联安装，亮度比安装一只灯泡更亮B．买两只相同的灯泡串联安装，亮度比安装一只灯泡更亮C．买两只相同的灯泡并联安装，亮度比安装一只灯泡更暗D．买两只相同的灯泡串联安装，亮度比安装一只灯泡更暗3、灯泡L与定值电阻R组成的电路如图1所示。已知R＝20Ω，灯泡L的I﹣U图象如图2所示，闭合开关S，L正常发光，此时电路的总功率为4.8W，此时灯泡L的（）A．功率为3WB．电流为0.3AC．电阻为20ΩD．电压为8V4、小明用标有“12V60W”的灯甲和标有“24V30W”的灯乙做实验，关于这两个汽车灯的比较，下列说法中正确的是（）A．甲灯的额定功率一定小于乙灯的额定功率B．甲灯的实际功率一定小于乙灯的实际功率C．甲灯和乙灯均正常工作，甲灯消耗的电能一定比乙灯多D．甲灯和乙灯均正常工作，且消耗相同的电能，甲灯工作的时间比乙灯短5、如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是（）A．电能表用来计量家中所有用电器的总功率B．空调正常工作时，吊灯一定发光C．如果插座被短路，“漏电保护器”就会切断电流D．空气开关“跳闸”，可能是电路发生短路引起的6、下列做法中，符合安全用电规范的是（）A．控制电灯的开关应接在零线上B．家庭电路中可用细铜丝代替熔丝C．家用电器金属外壳不要接地D．使用测电笔时，手要接触笔尾的金属电极7、下列关于安全用电的描述，不正确的是（）A．有金属外壳的电水壶应当连接三孔插座B．当家庭电路发生过载或短路时闸刀开关熔丝熔断C．白炽灯螺丝口灯座的螺丝套与相线相连D．人双手同时接触火线和零线会发生触电事故8、下列是小松同学收集的一些物理数据，不正确的是（）A．一节干电池电压是1.5VB．我国家庭电路的电压是220VC．实验用小灯泡的电流大约为2AD．家中电视机的电功率约为200W9、下列连接方法中，闭合开关后，在相同时间内虚线框里的电阻丝产生的总热量最少的是（）A．B．C．D．10、如图所示，小科在家庭电路图中设置了五处开关。小江觉得有几处开关无需设置，这几处开关是（）A．1、2B．2、4C．1、4D．3、5第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、某型号电热水器有加热和保温两档，如图所示为其内部电路原理图，当开关S接触点1时，该电热水器处于（填“保温”或“加热”）状态。若电热水器的加热功率为2100W，要将50kg的水从20℃加热到60℃，需要加热s。[不计能量的损失，c水=4.2×103J/(kg⋅℃)]2、如图是探究电流产生热量与电阻关系的电路，R1=5Ω，R2=10Ω，闭合开关后，电流表示数为1A．通过电阻R1的电流是A，通过电阻R2的电流在10s内产生的热量是J．3、某家用白炽灯上标有“20V40”字样，则1度电可供该灯正常工作h，此灯正常工作时灯丝的电阻为Ω。4、如图所示是萍萍家里电热水器的工作原理图，热水器有高、中、低三挡加热功率，只合上开关S2，则热水器处于挡加热。一次，萍萍发现热水器高挡位不能工作，其他挡位能正常工作，造成故障的原因可能是（选填“a”、“b”或“c”）处接触不良。5、冬天到了，下班回到家后爸爸将电取暖器的开关上，不一会家里就变得暖和了。那么合上开关前后，家庭电路中的总功率P，总电流I（都选填“变大”
