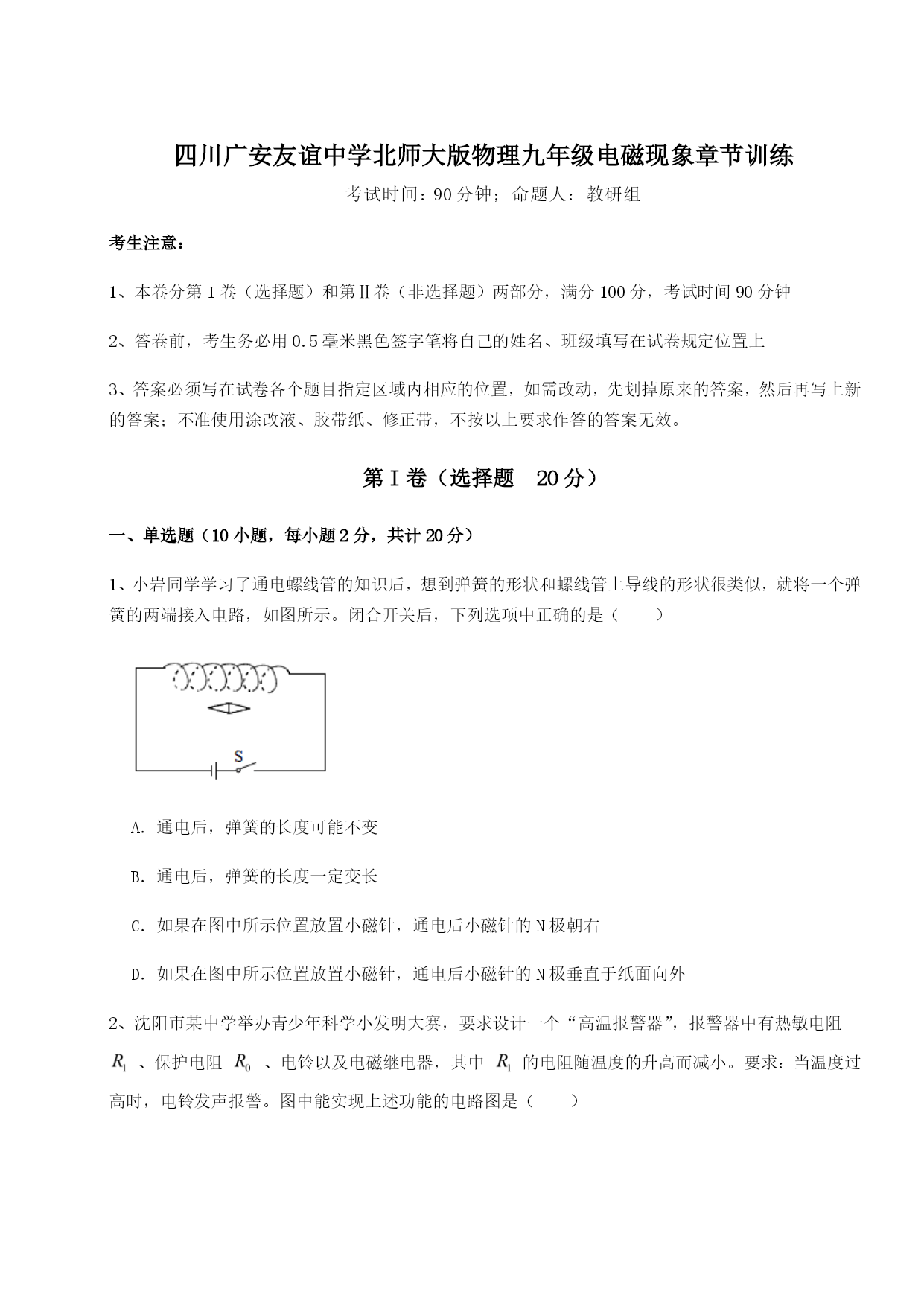

四川广安友谊中学北师大版物理九年级电磁现象章节训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、小岩同学学习了通电螺线管的知识后，想到弹簧的形状和螺线管上导线的形状很类似，就将一个弹簧的两端接入电路，如图所示。闭合开关后，下列选项中正确的是（）A．通电后，弹簧的长度可能不变B．通电后，弹簧的长度一定变长C．如果在图中所示位置放置小磁针，通电后小磁针的N极朝右D．如果在图中所示位置放置小磁针，通电后小磁针的N极垂直于纸面向外2、沈阳市某中学举办青少年科学小发明大赛，要求设计一个“高温报警器”，报警器中有热敏电阻、保护电阻、电铃以及电磁继电器，其中的电阻随温度的升高而减小。要求：当温度过高时，电铃发声报警。图中能实现上述功能的电路图是（）A．B．C．D．3、如图是探究“让通电导体在磁场中动起来”的装置图，下列说法正确的是()A．该装置探究的是电动机的原理B．该装置探究的是发电机的原理C．只改变电流方向时，通电导体的受力方向不变D．只改变磁场方向时，通电导体的受力方向不变4、很多超市都安装了防盗报警器，超市的商品上贴有软磁条，消费者如果不买单，直接走出超市，软磁条没有消磁，防盗报警器上的检测头就会有电流产生，导致报警器会响。以下器件中工作原理与此相似的是（）A．电磁铁B．电动机C．扬声器D．发电机5、一位科学家在野外考察时，发现随身携带的能自由转动的小磁针静止时沿竖直方向，且N极向上，则该位置是()A．赤道附近B．地理南极附近C．某座山顶上D．地理北极附近6、很多动物为了适应自身生存的环境，进化出了符合一定物理规律的身体部位，从物理学的角度给出的解释中错误的是（）A．骆驼的脚很大，可以减小压强，从而使其在沙漠中自如行走B．大部分鱼类体内有鳔，通过鳔的调节作用改变自身重力来实现下沉和上浮C．鸽子的上喙能感知地磁场的变化，从而确定位置的D．雄鹰翅膀有时不用抖动也能翱翔天空，是应用了流体压强与流速关系的原理7、下列设备工作时把机械能转化为电能的是（）A．电铃B．电风扇C．电磁起重机D．动圈式话筒8、如图各图中，有关电与磁的表述，正确的是（）A．甲图是水位自动报警器，该装置的原理是通电导体在磁场中受力的作用B．乙图中实验说明电磁铁的磁性强弱只与电流的大小有关系C．丙图是扬声器，水电站的发电机与其原理一样D．丁图中闭合S，滑片P逐渐右移，条形磁铁仍处于静止状态，此时条形磁铁受到水平向左的摩擦力9、关于如图所示的自动控制电路中，下列说法不正确的是（）A．是电动机的元件符号B．灯泡与电动机同时工作C．开关S闭合时，电铃响D．开光S断开时，灯泡亮10、下列关于磁场的说法正确的是（）A．奥斯特实验表明，通电铜导线周围具有磁场，是因为铜导线被磁化了B．要使通电螺线管的磁性增强，应该增加螺线管的匝数，减小电流C．在地磁场作用下能自由转动的小磁针，静止时N极指北方D．磁感线是真实存在的，磁场由无数条磁感线组成第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，组装好实验器材，给铝棒（直导线）通电，观察到铝棒运动起来，表明磁场对通电直导线有；对调磁极，改变方向，观察到铝棒运动的方向发生改变，表明有关。2、通电螺线管的N、S极如图所示，由此可判断电流是从（选填a或b）端流入螺线管的。3、如图所示，当开关S闭合时，通电螺线管的A端为极（选填“N”或“S”），当滑动变阻器P向右移动时，通电螺线管的磁性将（选填“增强”或“减弱”）．4、如图甲所示为上海的磁悬浮列车示意图，图乙是其实现悬浮的原理图，A是轨道线圈（线圈绕法没有体现），安装在铁轨上；B是安装在车身上（紧靠铁轨下方）的电阻非常小的螺线管，B中电流方向如图乙所示，螺线管B与电磁铁A之间相互（填“排斥”或“吸引”），从而使列车悬浮在铁轨上方，B上端为（选填“N”或“S”）极。5、如图所示，物理学家罗兰曾经做过一个实验，在圆形橡胶盘上注入某种电荷，当橡胶盘沿中心轴高速旋转时，圆盘上方原来静止的小磁针转动了。这个实验现象说明；请你推断橡胶盘高速旋转时电荷有没有受到小磁针的力：（选填“有”或“没有”）。6、如图所示，AB和CD是两根固定且平行的光滑金属轨道
