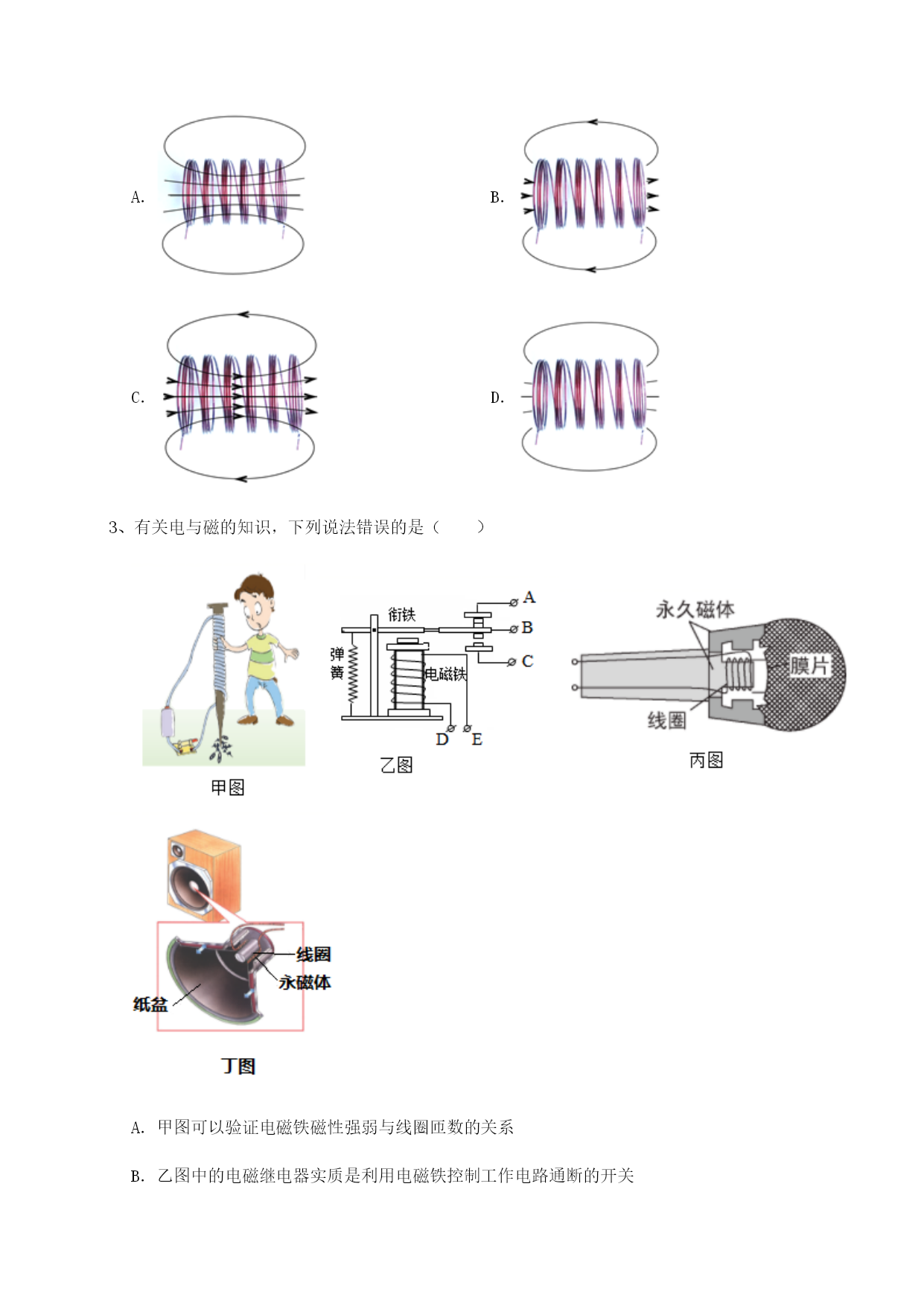

山东济南回民中学北师大版物理九年级电磁现象专项训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、新型智能手机无线充电技术主要是应用电磁感应原理，当交变电流通过充电底座中的线圈时，线圈产生磁场，带有金属线圈的智能手机靠近该磁场就能产生电流，通过“磁生电”来实现充电。下列设备也是利用“磁生电”原理工作的是（）A．动圈式话筒B．扬声器C．电烙铁D．电磁起重机2、在探究通电螺线管的磁场特点时，通电螺线管在某状态下的两个实验现象如图所示，其中小磁针（黑色一端为N极）静止时的指向情况如图甲所示。铁屑静止时的分布情况如图乙所示。图中能正确用磁感线描述这两个实验现象的是（）A．B．C．D．3、有关电与磁的知识，下列说法错误的是（）A．甲图可以验证电磁铁磁性强弱与线圈匝数的关系B．乙图中的电磁继电器实质是利用电磁铁控制工作电路通断的开关C．丙图中麦克风的工作原理是电磁感应现象D．丁图为扬声器，工作时将机械能转化为电能，与电动机的原理相同4、下列实验与手摇发电机工作原理相同的是（）A．电磁铁B．通电线圈在磁场中扭转C．电磁感应D．磁场对电流的作用5、下列有关电和磁的四幅图，其中描述正确的是（）A．如图，奥斯特实验证实了磁能产生电B．如图，由小磁针静止时N极的指向可以判断a端与电源正极连接C．如图，扬声器与发电机工作原理相同D．如图，话筒与电动机工作原理相同6、如图所示，利用发电机工作原理的是（）A．B．C．D．7、如图所示，是一款能发电的魔方充电器。转动魔方时它能发电，其原理是（）A．同种电荷相互排斥B．磁场对电流有力的作用C．电磁感应D．电流周围存在磁场8、如图所示，将某发光二极管的两极接入电路的a、b两点，闭合开关时，通电螺线管旁边小磁针S极向右偏转。下列判断正确的是（）A．通电螺线管右端为N极B．电源左端为正极，右端为负极C．发光二极管极接点，极接点D．图中P处磁感线的方向从螺线管右端到左端9、如图所示，线圈从a位置开始顺时针转动至c，分析并判断下列说法正确的是（）A．图a中，线圈所受的两个力F1、F2是一对平衡力B．线圈转动至位置b，此时杆ab的受力方向是水平向右C．线圈继续转动至位置c，却无法继续转动，只能改变线圈中的电流方向，才能使线圈持续转动D．a、b、c均体现了“电磁感应现象”10、如图所示的磁感线的分布状况，对①端和②端的极性判断正确的是()A．①是N极，②是S极B．①是S极，②是N极C．①和②都是S极D．①和②都是N极第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、扬声器与的工作原理相同（选填“发电机”或“电动机”），（选填“是”或“不是”）根据电磁感应现象制成。由于通过线圈的电流是的电流，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。2、小明同学在做“探究通电螺线管外围的磁场分布”的实验中（1）当他在通电螺线管四周不同位置摆放多枚小磁针,最后静止在如图所示位置。则通电螺线管外部的磁场与磁体的磁场相似。（2）当他改变通电螺线管中电流方向后,发现周围每个小磁针转动度角后重新静止下来。3、如图所示，AB和CD是两根固定且平行的光滑金属轨道，符号“×”代表垂直金属导轨向下的磁场，现将铜棒EF和GH垂直静止放在导轨上，当拉动铜棒EF向左运动时，铜棒GH会跟着向左运动。若将磁场方向改为与原来相反，仍然向左拉动铜棒EF，则GH的运动方向（选填“向左”或“向右”），理由是。4、图甲是探究什么情况下磁可以生电的装置。在蹄形磁体的磁场中放置一根导线AB，导线的两端跟电流计连接。让AB竖直向上运动，电流计的指针（填“偏转”或“不偏转”）。闭合电路中的一部分导体在磁场中做运动时，导体中就产生电流。如图乙所示三幅图中实验或设备中应用了此原理的是（选填“A”、“B”或“C”）。5、为了确定标示不清的铅蓄电池的正、负极，小光同学将该电池和一螺线管相连，闭合开关S后，小磁针静止时的指向如图所示，由此可以判断，c端是铅蓄电池的极。6、小亮在学习了“电和磁”的知识后，用甲、乙两个直流电动机设计了如图所示的装置，闭合开关S后甲开始转动，同时用皮带带动乙转动，小灯泡光。在此过程中，
