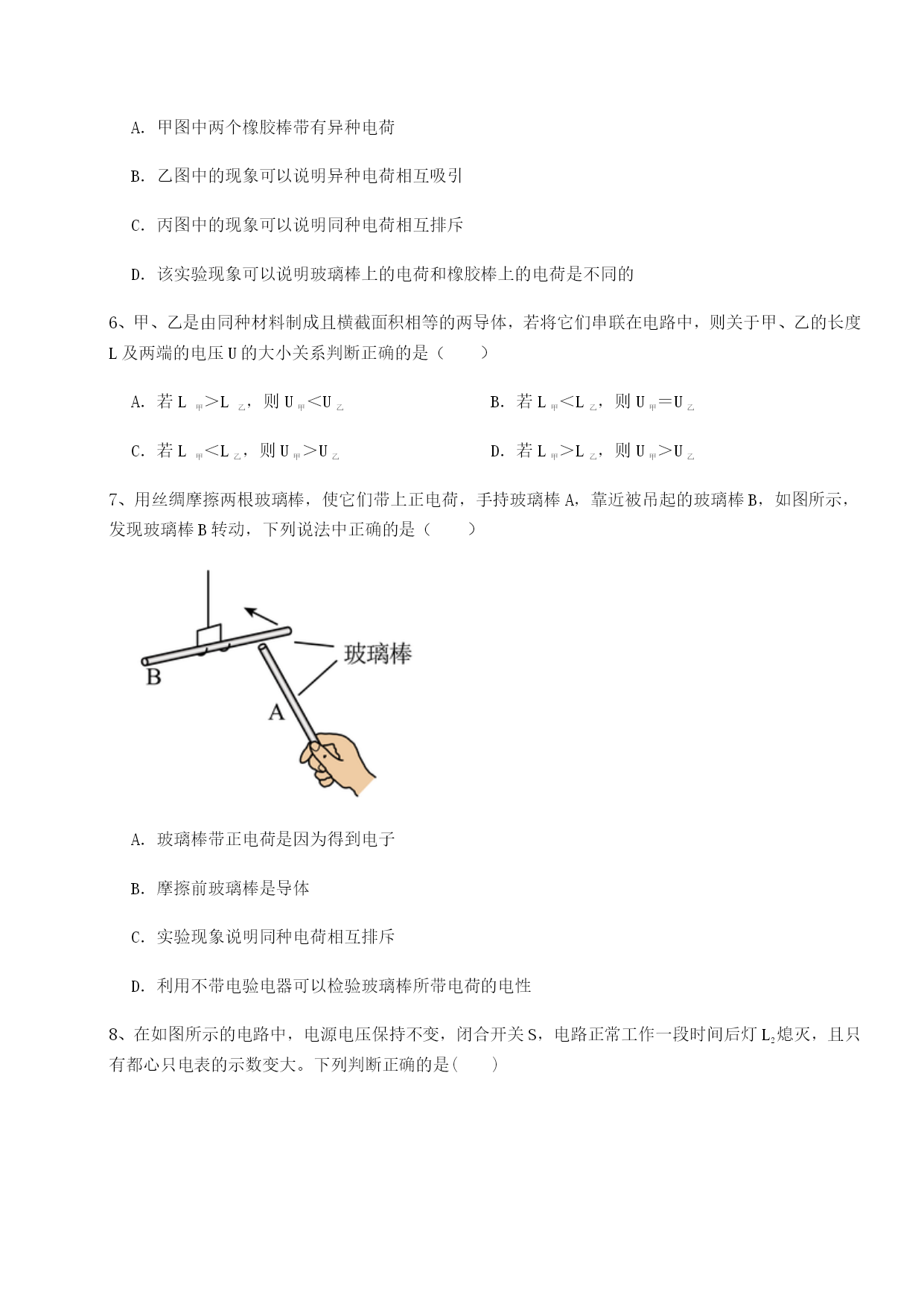

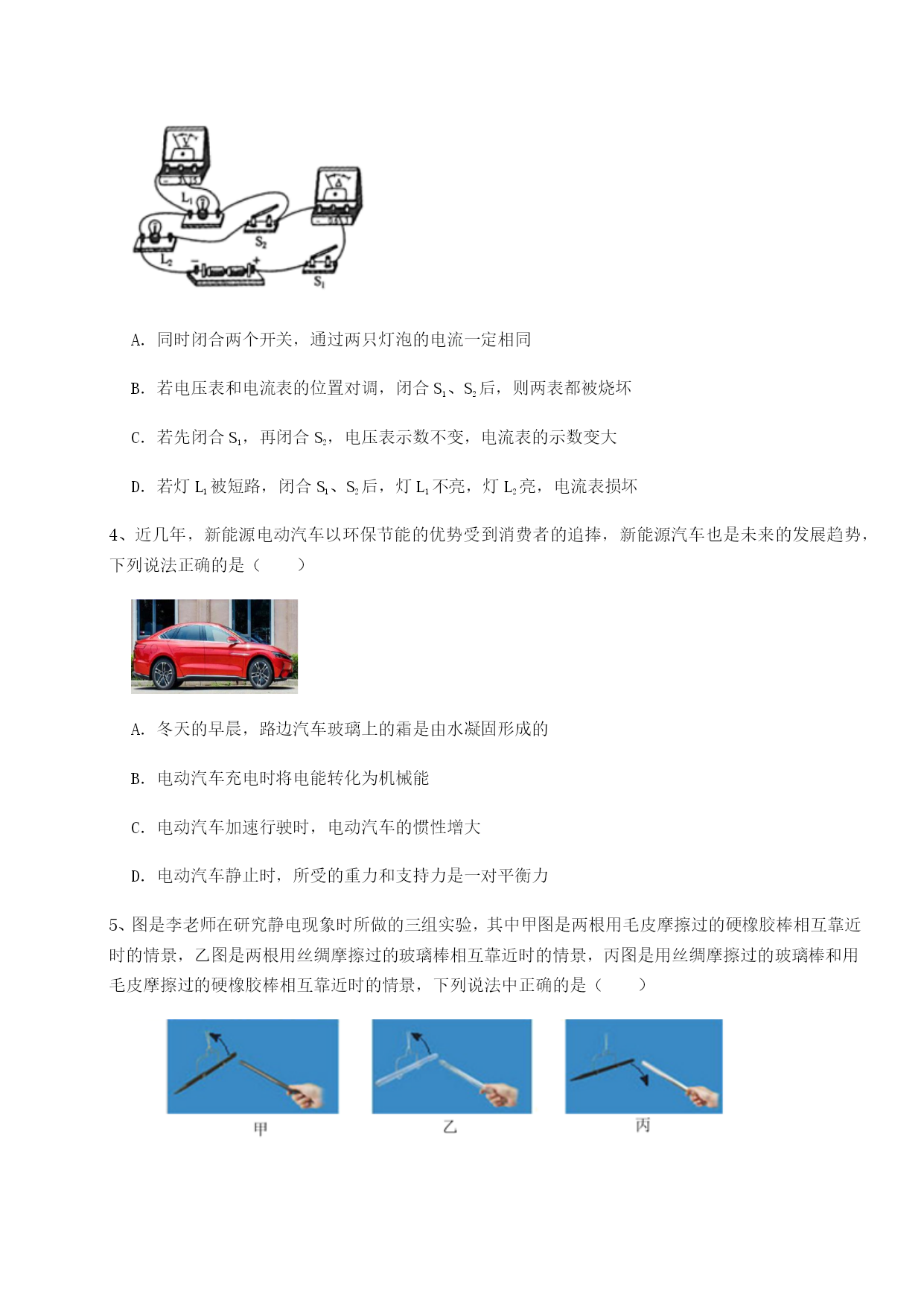

江苏南通市田家炳中学北师大版物理九年级第十一章简单电路章节训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下列家庭电路设计中，既满足电灯和换气扇能独立工作，又符合安全用电要求的是（）A．B．C．D．2、如图所示，甲为可调亮度台灯，乙为电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。下列分析错误的是（）A．若只将B，C接入电路，顺时针旋转滑片，灯泡变亮B．若只将A，C接入电路，顺时针旋转滑片，灯泡变亮C．该电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度D．将A，B接入电路，若只将电阻丝做得更细些，以相同速度顺时针旋转滑片，灯泡亮度变化更明显3、如图所示，电源电压保持不变，关于电路的工作情况，下列说法中正确的是（）A．同时闭合两个开关，通过两只灯泡的电流一定相同B．若电压表和电流表的位置对调，闭合S1、S2后，则两表都被烧坏C．若先闭合S1，再闭合S2，电压表示数不变，电流表的示数变大D．若灯L1被短路，闭合S1、S2后，灯L1不亮，灯L2亮，电流表损坏4、近几年，新能源电动汽车以环保节能的优势受到消费者的追捧，新能源汽车也是未来的发展趋势，下列说法正确的是（）A．冬天的早晨，路边汽车玻璃上的霜是由水凝固形成的B．电动汽车充电时将电能转化为机械能C．电动汽车加速行驶时，电动汽车的惯性增大D．电动汽车静止时，所受的重力和支持力是一对平衡力5、图是李老师在研究静电现象时所做的三组实验，其中甲图是两根用毛皮摩擦过的硬橡胶棒相互靠近时的情景，乙图是两根用丝绸摩擦过的玻璃棒相互靠近时的情景，丙图是用丝绸摩擦过的玻璃棒和用毛皮摩擦过的硬橡胶棒相互靠近时的情景，下列说法中正确的是（）A．甲图中两个橡胶棒带有异种电荷B．乙图中的现象可以说明异种电荷相互吸引C．丙图中的现象可以说明同种电荷相互排斥D．该实验现象可以说明玻璃棒上的电荷和橡胶棒上的电荷是不同的6、甲、乙是由同种材料制成且横截面积相等的两导体，若将它们串联在电路中，则关于甲、乙的长度L及两端的电压U的大小关系判断正确的是（）A．若L甲＞L乙，则U甲＜U乙B．若L甲＜L乙，则U甲＝U乙C．若L甲＜L乙，则U甲＞U乙D．若L甲＞L乙，则U甲＞U乙7、用丝绸摩擦两根玻璃棒，使它们带上正电荷，手持玻璃棒A，靠近被吊起的玻璃棒B，如图所示，发现玻璃棒B转动，下列说法中正确的是（）A．玻璃棒带正电荷是因为得到电子B．摩擦前玻璃棒是导体C．实验现象说明同种电荷相互排斥D．利用不带电验电器可以检验玻璃棒所带电荷的电性8、在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后灯L2熄灭，且只有都心只电表的示数变大。下列判断正确的是()A．L1短路，电压表的示数变小B．L1断路，电流表的示数变大C．L2短路，电压表的示数变大D．L2断路，电压表的示数变大9、如图是小红在测量小灯泡电功率时连接实验器材的情况其中错误的是（）A．电流表没有串联接入电路中B．电压表没有与灯泡并联C．滑动变阻器的接线柱的连接D．开关没有串联接入电路中10、如图，小明同学将一张细条状铝箔纸的两端分别压在干电池的正负极，发现铝箔纸发热并燃烧。关于该实验的分析正确的是（）A．实验时干电池的正极与另一个干电池的正极相连B．该实验能说明短路带来的危害C．用普通纸代替铝箔纸也能燃烧D．实验中铝箔是绝缘体第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和；将质量为3kg的木块放在盛有水的容器中，木块漂浮时有的体积露出水面，则木块的体积为cm3。2、如图所示，是小敏同学在某次实验探究中连接的电路，开关S2控制的是灯，电流表测量的是。3、让与丝绸摩擦过的玻璃棒靠近悬挂的通草小球，发现小球被排开，那么小球肯定（选填“正”或“负”）电。4、被摩擦过的甲棒与被丝绸摩擦过的玻璃棒相互排斥，则甲棒带电荷。家庭和实验室里常用的温度计是根据体的热胀冷缩的规律制成的。水在℃时密度最大。要让自行车更快地停下来，可以用力捏闸，这是过增大来增大轮与闸之间的摩擦力。5、如图所示，通过改变S1、S2、S3的通断可
