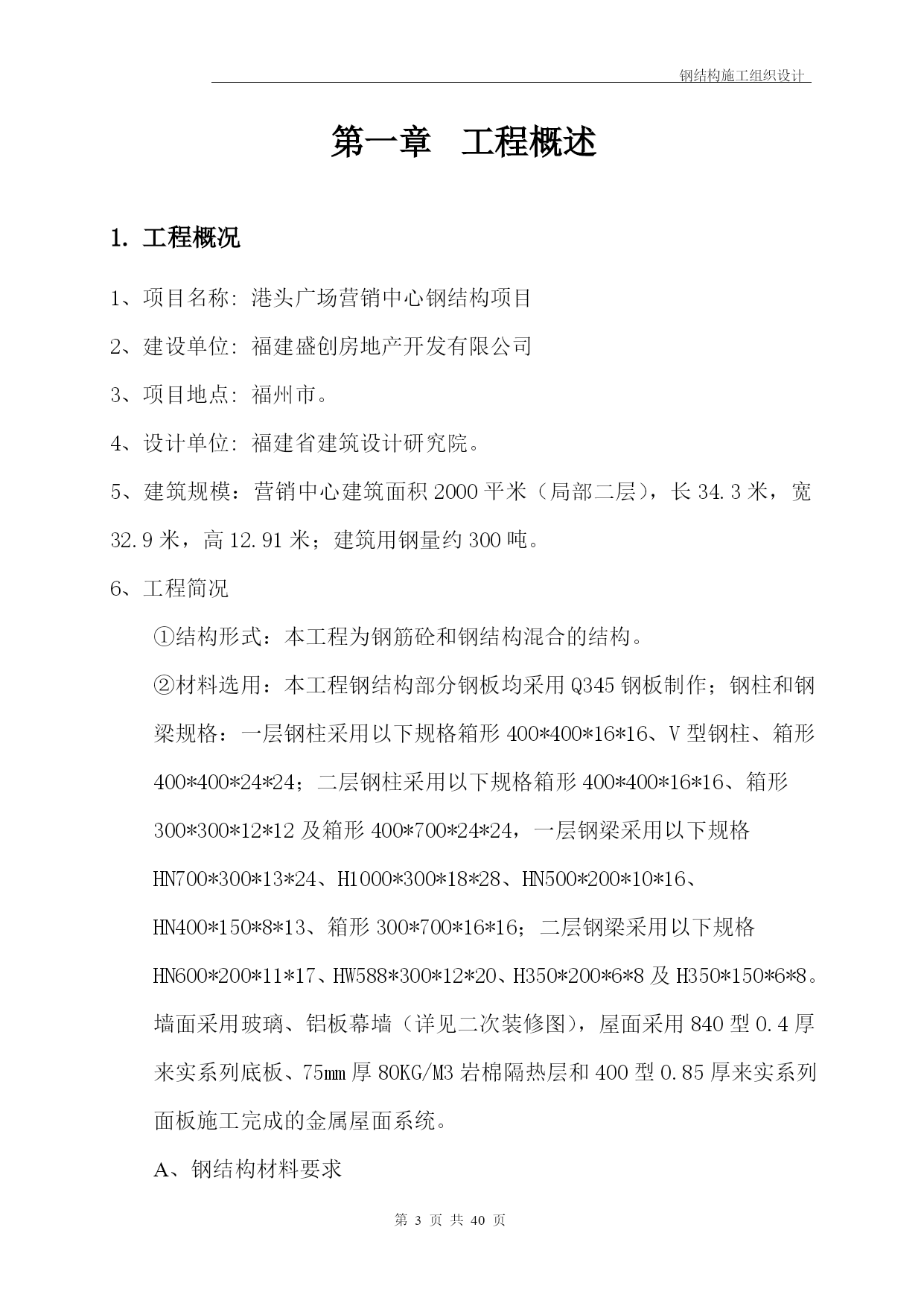

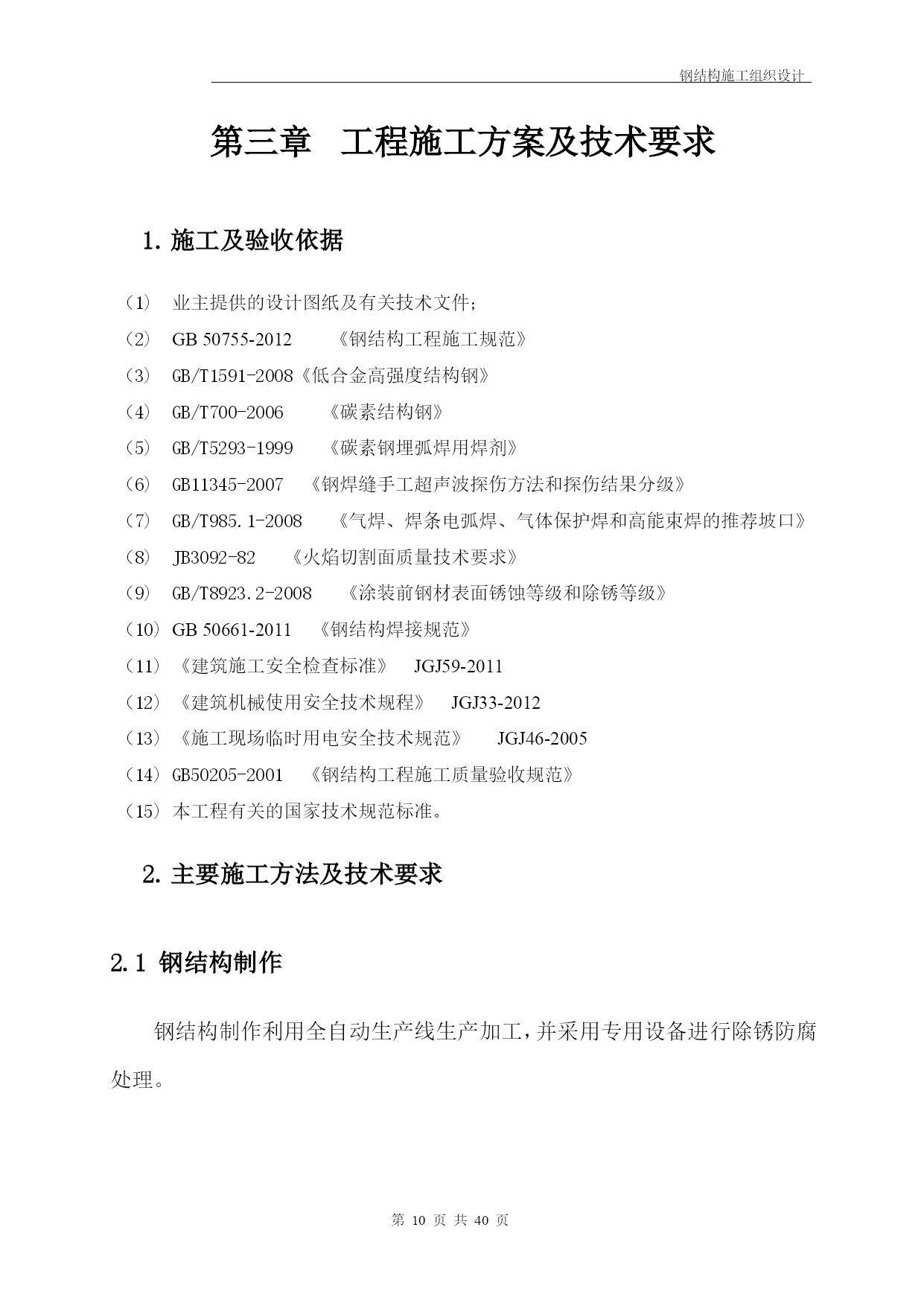

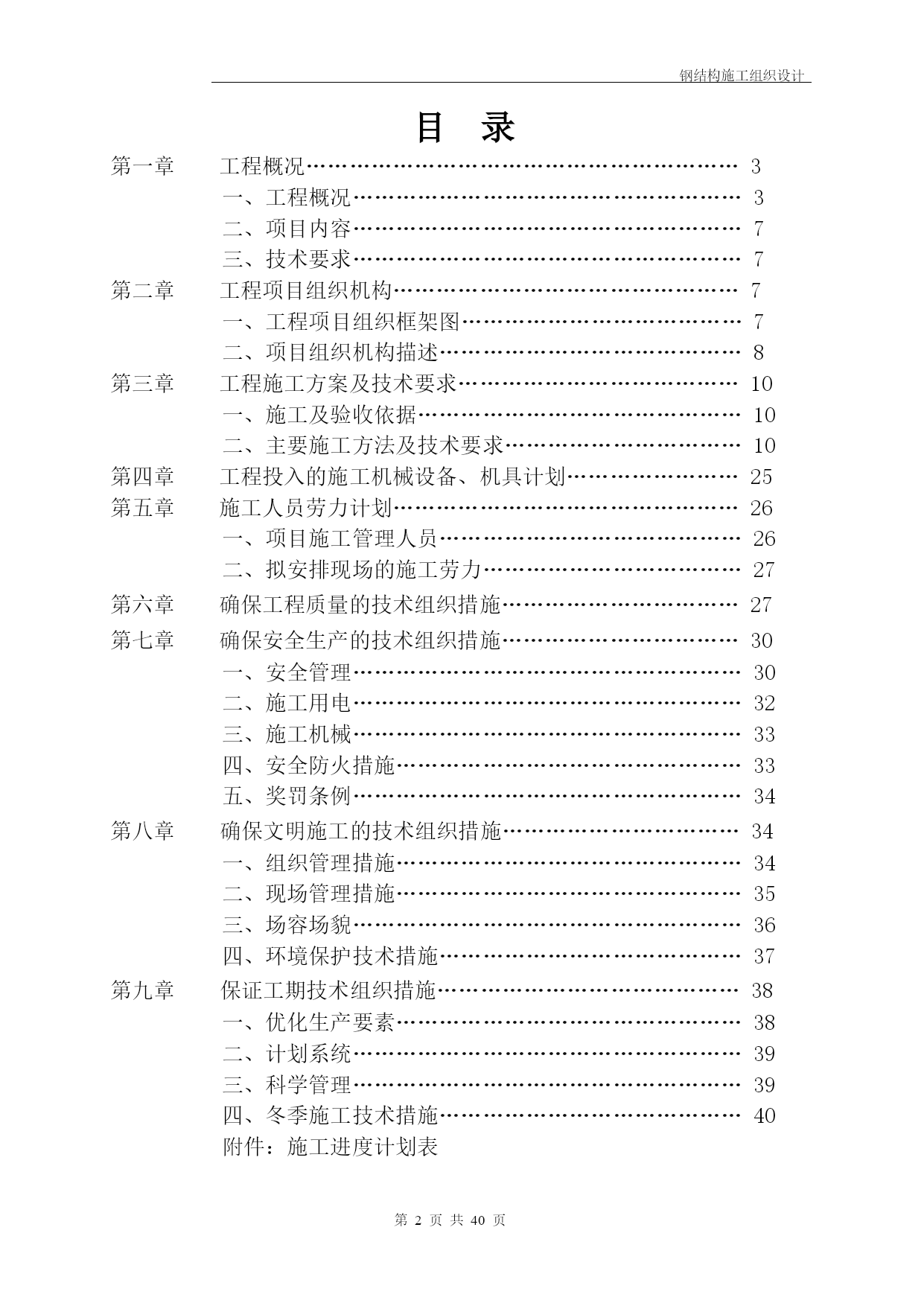

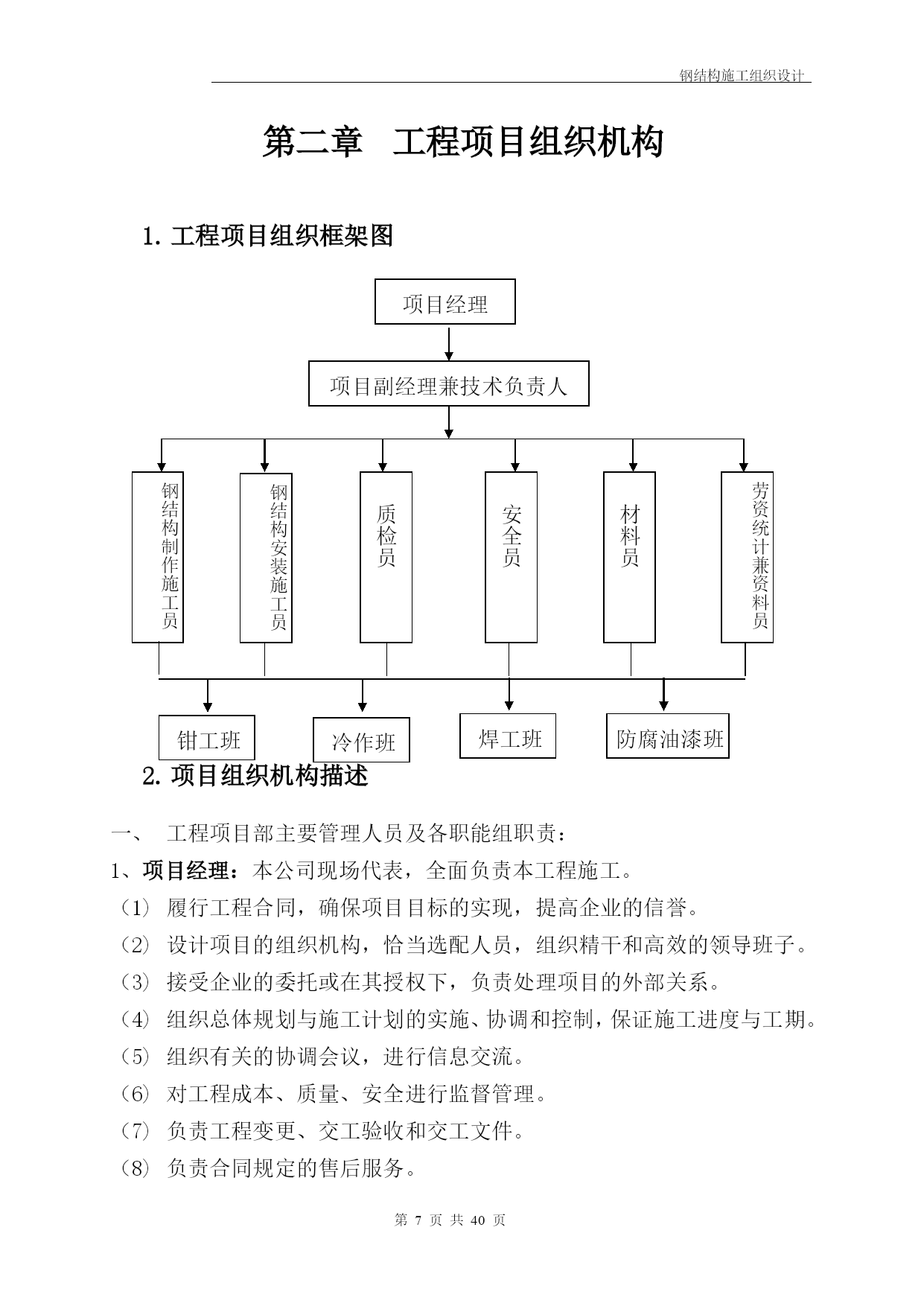

钢结构施工组织设计第页共NUMPAGES40页港头广场营销中心钢结构专项施工方案编制单位：中建海峡建设发展有限公司编制日期:二0一四年四月二十二日目录第一章工程概况……………………………………………………3一、工程概况………………………………………………3二、项目内容………………………………………………7三、技术要求………………………………………………7第二章工程项目组织机构…………………………………………7一、工程项目组织框架图…………………………………7二、项目组织机构描述……………………………………8第三章工程施工方案及技术要求…………………………………10一、施工及验收依据………………………………………10二、主要施工方法及技术要求……………………………10第四章工程投入的施工机械设备、机具计划……………………25第五章施工人员劳力计划…………………………………………26一、项目施工管理人员……………………………………26二、拟安排现场的施工劳力………………………………27第六章确保工程质量的技术组织措施……………………………27第七章确保安全生产的技术组织措施……………………………30一、安全管理………………………………………………30二、施工用电………………………………………………32三、施工机械………………………………………………33四、安全防火措施…………………………………………33五、奖罚条例………………………………………………34确保文明施工的技术组织措施……………………………34一、组织管理措施…………………………………………34二、现场管理措施…………………………………………35三、场容场貌………………………………………………36四、环境保护技术措施……………………………………37保证工期技术组织措施……………………………………38一、优化生产要素…………………………………………38二、计划系统………………………………………………39三、科学管理………………………………………………39四、冬季施工技术措施……………………………………40附件：施工进度计划表工程概述工程概况1、项目名称:港头广场营销中心钢结构项目2、建设单位:福建盛创房地产开发有限公司3、项目地点:福州市。4、设计单位:福建省建筑设计研究院。5、建筑规模：营销中心建筑面积2000平米（局部二层），长34.3米，宽32.9米，高12.91米；建筑用钢量约300吨。6、工程简况①结构形式：本工程为钢筋砼和钢结构混合的结构。②材料选用：本工程钢结构部分钢板均采用Q345钢板制作；钢柱和钢梁规格：一层钢柱采用以下规格箱形400*400*16*16、V型钢柱、箱形400*400*24*24；二层钢柱采用以下规格箱形400*400*16*16、箱形300*300*12*12及箱形400*700*24*24，一层钢梁采用以下规格HN700*300*13*24、H1000*300*18*28、HN500*200*10*16、HN400*150*8*13、箱形300*700*16*16；二层钢梁采用以下规格HN600*200*11*17、HW588*300*12*20、H350*200*6*8及H350*150*6*8。墙面采用玻璃、铝板幕墙（详见二次装修图），屋面采用840型0.4厚来实系列底板、75mm厚80KG/M3岩棉隔热层和400型0.85厚来实系列面板施工完成的金属屋面系统。A、钢结构材料要求结构用钢材其力学性能及化学均应符合《低合金高强度结构钢》（GB/T1591）的要求，地震区尚应满足下列要求：钢材应具有抗拉强度、伸长率、屈服强度、冷弯试验和硫、磷等化学成分含量以及碳含量的合格保证。钢材的屈服强度实测值与抗拉强度实测值的比值应不大于0.85.钢材应具有明显的屈服台阶，且伸长率应大于20%。钢材应具有良好的可焊性和合格的冲击韧性。本工程主体结构用型钢均采用Q345B或同级品，连接板和加劲板材质同主构件。厚度大于40mm的钢板尚应满足GB/T5313(Z15级)。本工程屋面檩条采用Z250高强度镀锌檩条，拉条等采用Q235B，踏步及扶手钢管采用薄壁型钢，钢号235B。高强螺栓连接副采用等级为10.9级（摩擦面抗滑移系数为0.5）。屋面板材为0.85mm厚fexlok直立锁缝型洁面彩色压型钢板（镀铝锌）。B、钢结构焊接要求焊接时应选择合理的焊接工艺及焊接顺序，以减少构件中产生的焊接应力和焊接变形。焊缝质量等级跨度大于12m的钢梁及所有钢柱的对接焊缝质量等级为一级；其他区域除注明外，钢结构制作及
