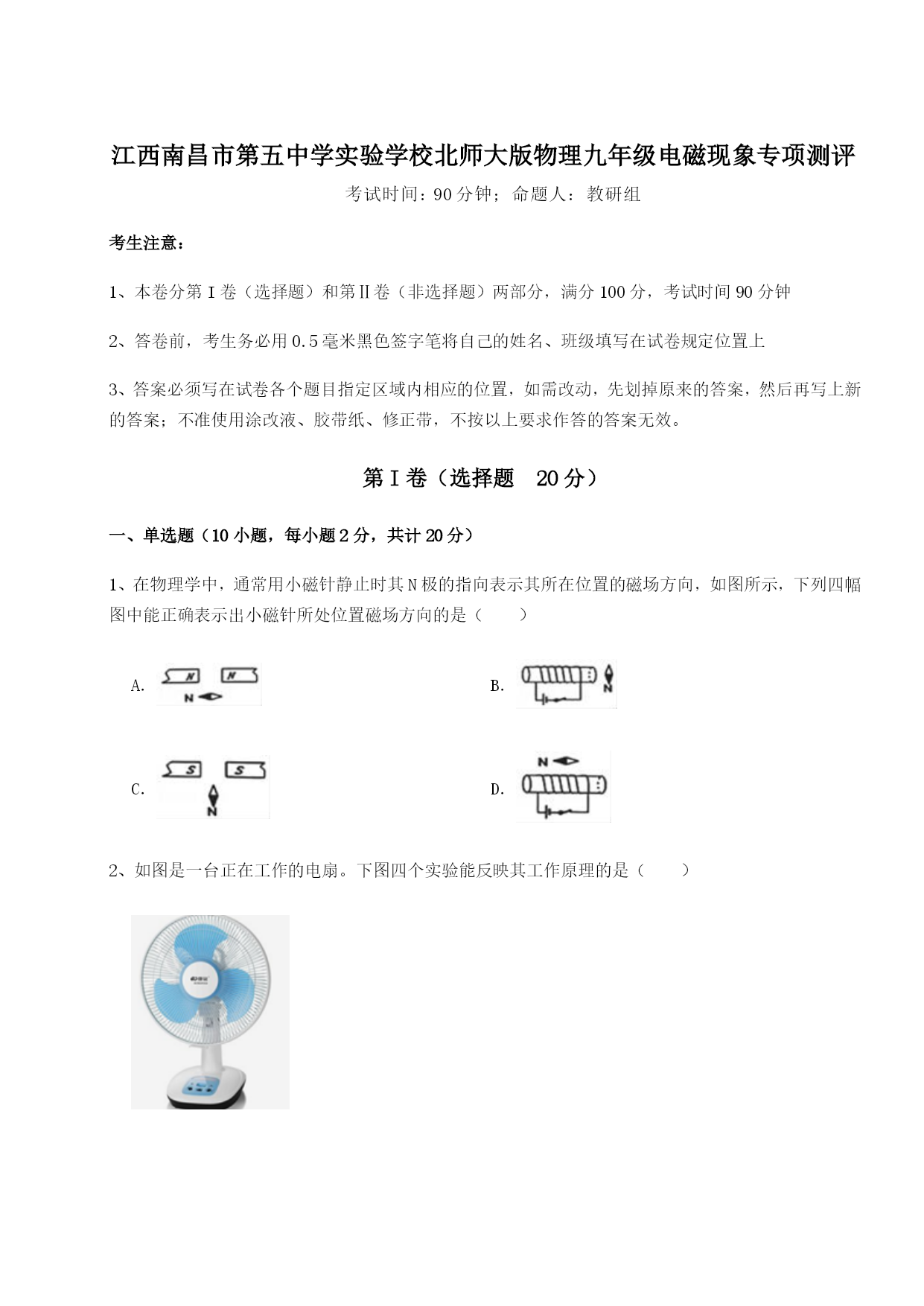

江西南昌市第五中学实验学校北师大版物理九年级电磁现象专项测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、在物理学中，通常用小磁针静止时其N极的指向表示其所在位置的磁场方向，如图所示，下列四幅图中能正确表示出小磁针所处位置磁场方向的是（）A．B．C．D．2、如图是一台正在工作的电扇。下图四个实验能反映其工作原理的是（）A．B．C．D．3、下列设备工作时把机械能转化为电能的是（）A．电铃B．电风扇C．电磁起重机D．动圈式话筒4、如图所示，电动平衡车是一种新型交通工具，被广大青少年所喜爱。图中与电动平衡车驱动原理相同的是（）A．B．C．D．5、如图所示，电磁技术广泛应用于生活，下列说法不正确的是（）A．动圈式话筒利用了电磁感应原理B．手机无线充电效率不可能达到100%C．转动风扇，灯泡亮起来，利用了电磁感应原理D．电流表指针的偏转利用了电磁感应原理，且电流越大，偏角越大6、小华学习了电与磁后，对所学的知识进行了回忆和总结，下面是她对有关电与磁的分析，其中错误的是（）A．图a装置的原理可用于制作电动机B．图b表明磁体间的引力使列车悬浮起来C．图c是研究电磁感应现象的实验装置D．图d可用来演示通电导体周围存在磁场7、如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线中就会产生电流，从而能给鞋垫上的电池充电。下图中与充电鞋垫的工作原理相同的是（）A．B．C．D．8、在探究通电螺线管的磁场特点时，通电螺线管在某状态下的两个实验现象如图所示，其中小磁针（黑色一端为N极）静止时的指向情况如图甲所示。铁屑静止时的分布情况如图乙所示。图中能正确用磁感线描述这两个实验现象的是（）A．B．C．D．9、关于磁场，下列说法正确的是（）A．地磁场的N极在地理北极附近，S极在地理南极附近，地磁场的南北极与地理的南北极并不完全重合B．磁极间的相互作用是通过磁场发生的C．磁感线是磁场中真实存在的一些曲线D．磁体周围的磁感线从磁体的S极发出，回到磁体N极10、线圈abcd转动过程中经过图甲、乙位置时，导线ab所受磁场力的方向（）A．相反，是由于磁场方向相反了B．相反，是由于流过ab的电流方向相反了C．相同，是由于磁场方向、流过ab的电流方向都改变了D．相同，是由于磁场方向、流过ab的电流方向都没改变第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图为电动机和发电机模型，其中图（选填“甲”或“乙”）为电动机模型，其工作原理是；电动机工作时，能够使线圈平稳，连续不停地转动下去是靠实现的．2、如图是研究电磁铁磁性的电路图，则电磁铁的S极为（选填“A”或“B”）端。当滑动变阻器的滑片P向右移动时，电磁铁的磁性变（选填“强”或“弱”）。3、如图所示，若使导体ab在磁场中做切割磁感线运动，灵敏电流表指针便发生偏转，这是现象，根据这一-原理制成了机。4、小丽在中国科技馆“会发电的衣服”的展台区，进行了如下探究实验∶用脚踩动踏步机踏板，带动发电纤维抖动，LED灯被点亮；增大踩动踏板的速度，发现被点亮的LED灯的数目增多。请你根据小丽的实验步骤及现象，写出她所探究的问题∶。5、如图所示，在电磁铁正上方用弹簧挂一条形磁铁，当开关S闭合后，且滑片P从a端向b端滑动的过程中，会出现的现象是小灯泡亮度（选填“增强”或“减弱”），弹簧长度（选填“变长”或“变短”）。6、如图所示是小明设计的温度自动报警器，他在水银温度计里封入了一段金属丝。观察并分析可知，电磁铁的A端是极，当温度达到℃时，它会自动报警。为了让电磁铁的磁性增强一些可以进行的实验操作是。7、如图所示，由通电螺线管的磁感线方向可知，电流表的上端为接线柱；静止的小磁针的左端为极。8、图甲是探究什么情况下磁可以生电的装置。在蹄形磁体的磁场中放置一根导线AB，导线的两端跟电流计连接。让AB竖直向上运动，电流计的指针（填“偏转”或“不偏转”）。闭合电路中的一部分导体在磁场中做运动时，导体中就产生电流。如图乙所示三幅图中实验或设备中应用了此原理的是（选填“A”、“B”或“C”）。9、我国最早的指南针—司南静止时它的长柄指向（选填“南方”或“北方”），它是利用磁体受作用指
