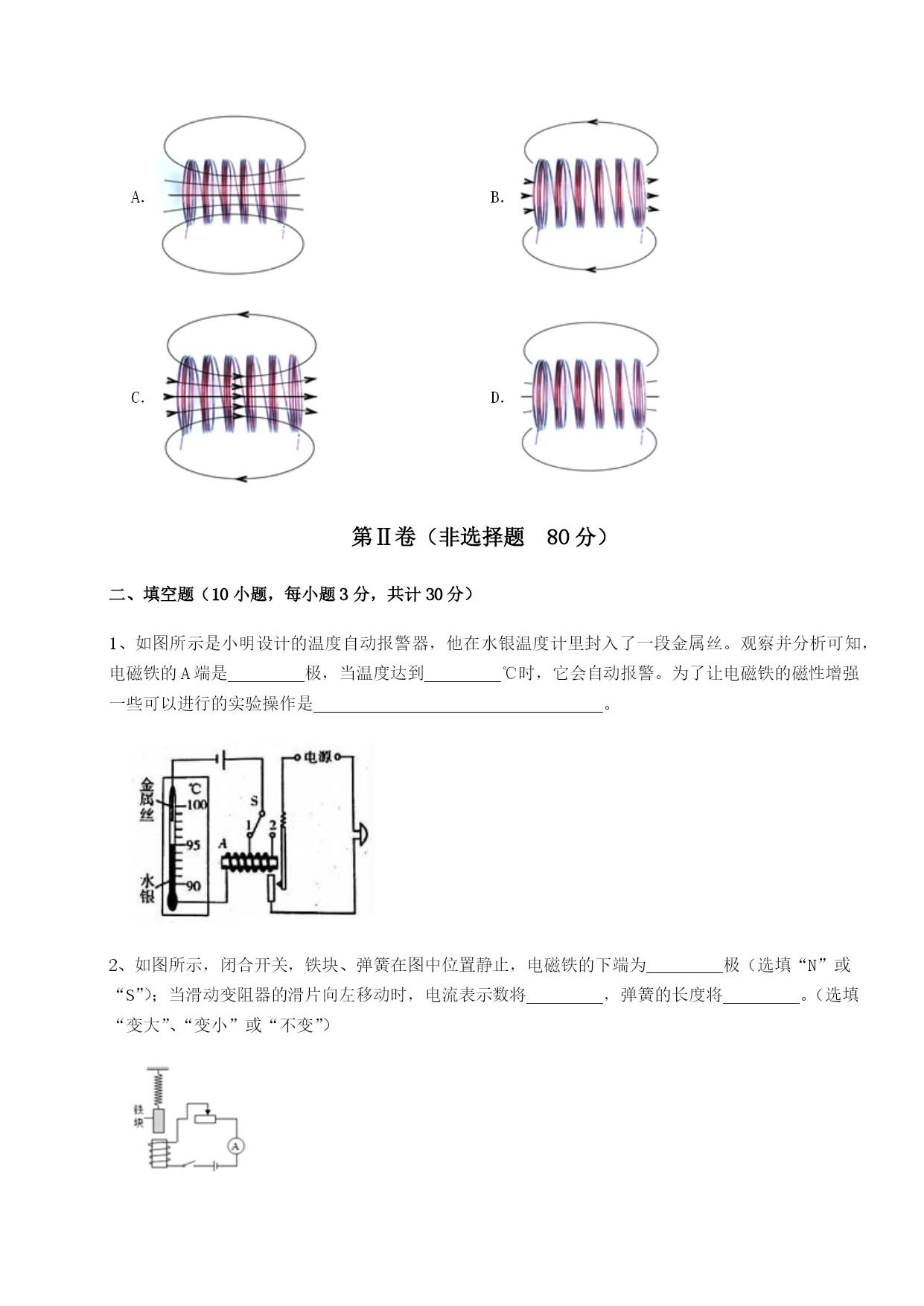

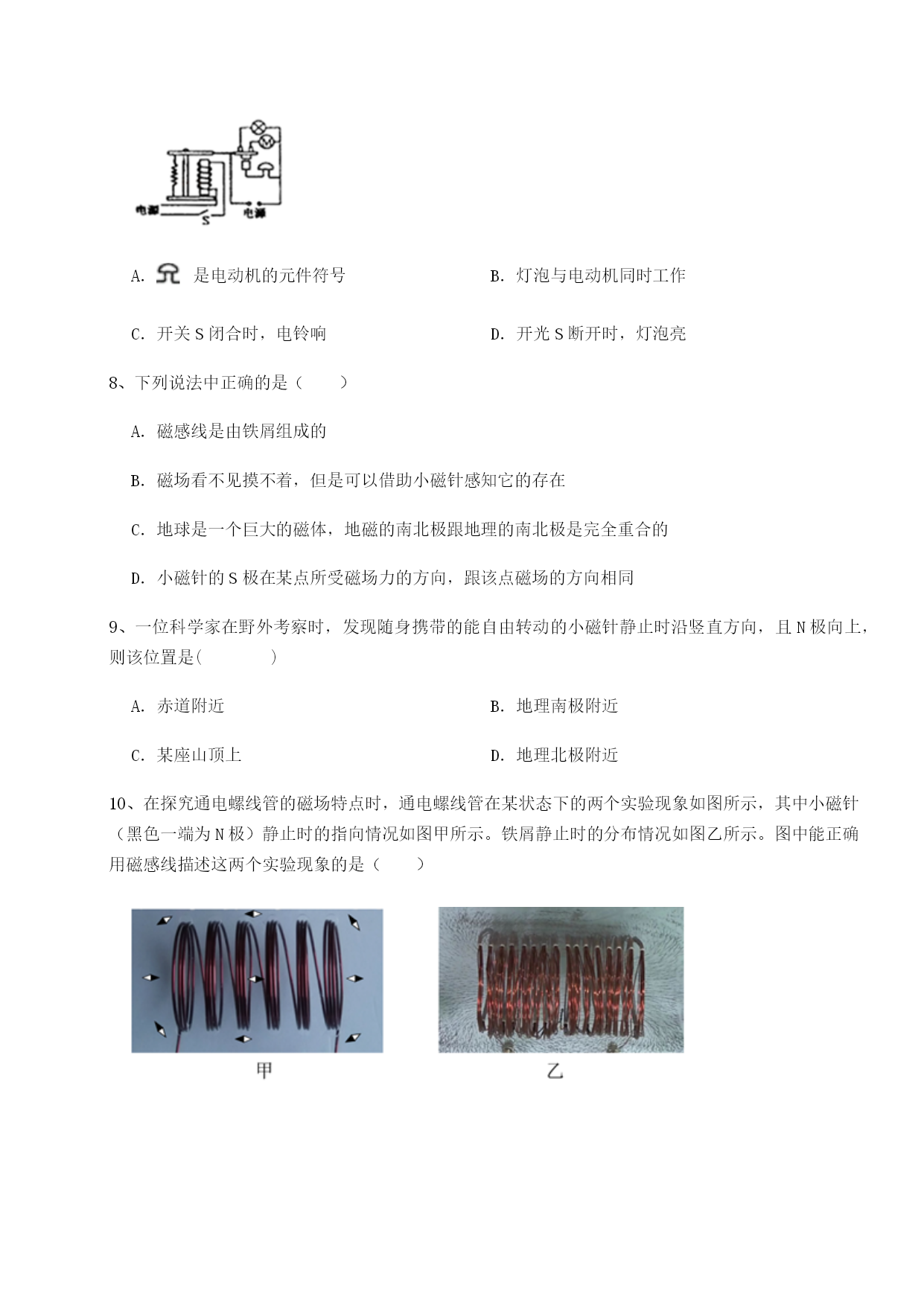

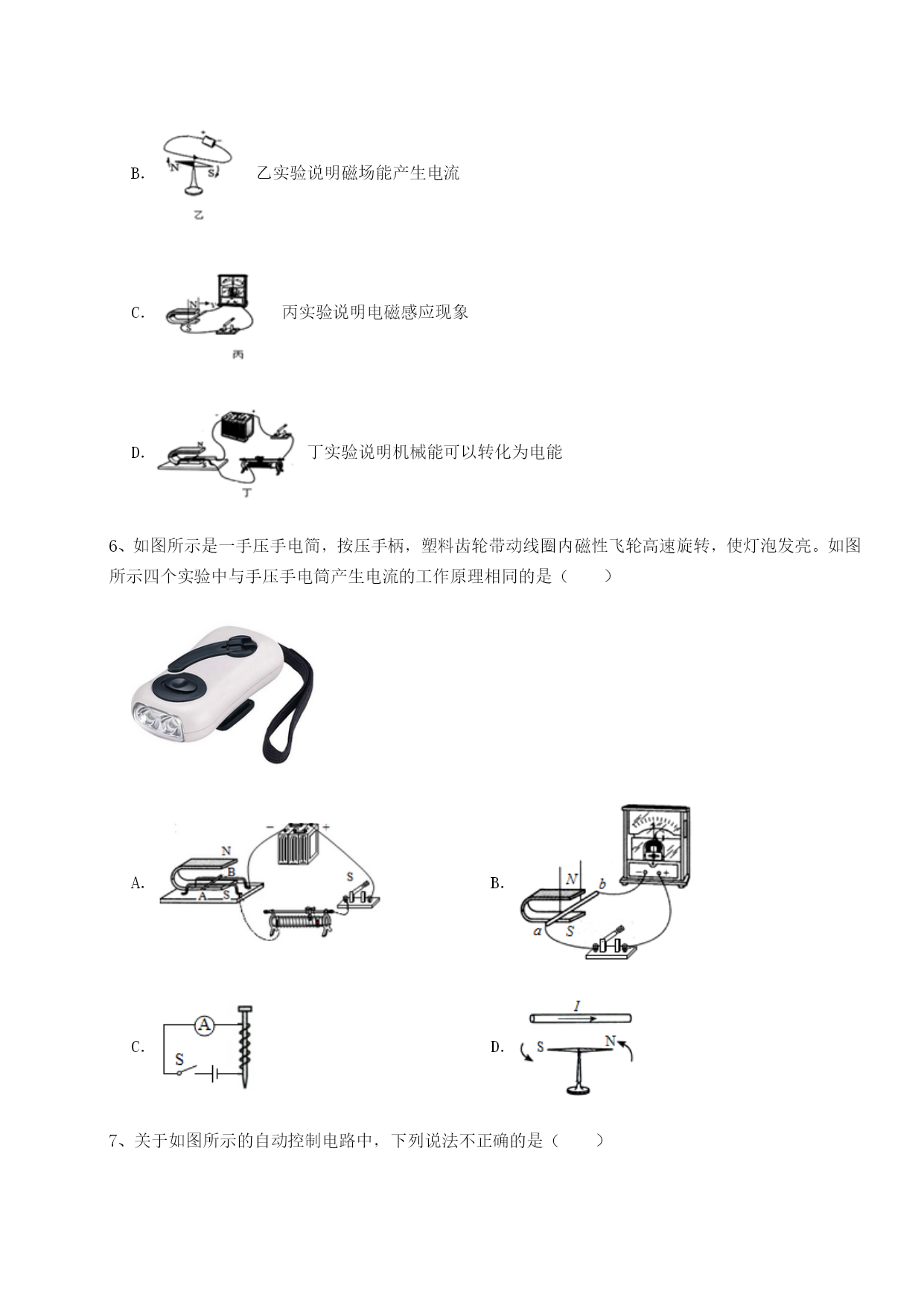

湖南临湘市第二中学北师大版物理九年级电磁现象定向测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、有关电与磁的知识，下列说法错误的是（）A．甲图可以验证电磁铁磁性强弱与线圈匝数的关系B．乙图中的电磁继电器实质是利用电磁铁控制工作电路通断的开关C．丙图中麦克风的工作原理是电磁感应现象D．丁图为扬声器，工作时将机械能转化为电能，与电动机的原理相同2、如图所示，电磁技术广泛应用于生活，下列说法不正确的是（）A．动圈式话筒利用了电磁感应原理B．手机无线充电效率不可能达到100%C．转动风扇，灯泡亮起来，利用了电磁感应原理D．电流表指针的偏转利用了电磁感应原理，且电流越大，偏角越大3、如图所示，将某发光二极管的两极接入电路的a、b两点，闭合开关时，通电螺线管旁边小磁针S极向右偏转。下列判断正确的是（）A．通电螺线管右端为N极B．电源左端为正极，右端为负极C．发光二极管极接点，极接点D．图中P处磁感线的方向从螺线管右端到左端4、如图所示，下列说法正确的是（）A．如图A，可探究通电直导线周围存在磁场B．如图B，可探究产生感应电流的条件C．如图C，地球是一个巨大的磁体，它的地磁两极与地理两极完全重合D．如图D，是电动机的原理图5、如图所示，甲、乙、丙、丁是四幅实验图，下列说法中正确的是（）A．甲实验说明电磁铁的原理B．乙实验说明磁场能产生电流C．丙实验说明电磁感应现象D．丁实验说明机械能可以转化为电能6、如图所示是一手压手电简，按压手柄，塑料齿轮带动线圈内磁性飞轮高速旋转，使灯泡发亮。如图所示四个实验中与手压手电筒产生电流的工作原理相同的是（）A．B．C．D．7、关于如图所示的自动控制电路中，下列说法不正确的是（）A．是电动机的元件符号B．灯泡与电动机同时工作C．开关S闭合时，电铃响D．开光S断开时，灯泡亮8、下列说法中正确的是（）A．磁感线是由铁屑组成的B．磁场看不见摸不着，但是可以借助小磁针感知它的存在C．地球是一个巨大的磁体，地磁的南北极跟地理的南北极是完全重合的D．小磁针的S极在某点所受磁场力的方向，跟该点磁场的方向相同9、一位科学家在野外考察时，发现随身携带的能自由转动的小磁针静止时沿竖直方向，且N极向上，则该位置是()A．赤道附近B．地理南极附近C．某座山顶上D．地理北极附近10、在探究通电螺线管的磁场特点时，通电螺线管在某状态下的两个实验现象如图所示，其中小磁针（黑色一端为N极）静止时的指向情况如图甲所示。铁屑静止时的分布情况如图乙所示。图中能正确用磁感线描述这两个实验现象的是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示是小明设计的温度自动报警器，他在水银温度计里封入了一段金属丝。观察并分析可知，电磁铁的A端是极，当温度达到℃时，它会自动报警。为了让电磁铁的磁性增强一些可以进行的实验操作是。2、如图所示，闭合开关，铁块、弹簧在图中位置静止，电磁铁的下端为极（选填“N”或“S”）；当滑动变阻器的滑片向左移动时，电流表示数将，弹簧的长度将。（选填“变大”、“变小”或“不变”）3、图甲为一台简易电动机，它由一节旧电池、小块铷磁铁和线框组成，磁铁吸在电池下端，线框由裸铜导线绕制；图乙为电动机工作原理图，箭头表示磁感线方向。根据图乙可知，磁铁上端为（填“N”或“S”）极；已知磁场对线框左边的作用力垂直于纸面向里，则线框右边受到的磁场力垂直于纸面（填“向外”或“向里”），线框在转动过程中将能转化为能。4、如图所示是由美国哈佛大学4名在校生设计的一种发电足球。这种足球白天就是普通足球，夜间是一个清洁的电源装置。其工作原理是：将足球的动能转化为电能并收集起来，人们可以利用这部分电能为LED灯等低电压照明设备供电，也可以为手机充电，在比赛中使用这种足球15分钟所产生的电能足以使一盏LED灯工作3小时。这项发明既能让人们在白天得到充分的娱乐，也能使人们在太阳落山后使用上这种清洁的电力能源，可谓一举两得。请参照示例写出上述情景中所涉及的物理力学或电学方面的现象和对应的物理知识（不得与示例重复）。示例：物理现象：脚踢球时，足球飞起来；物理知识：力能改变物体的运动状
