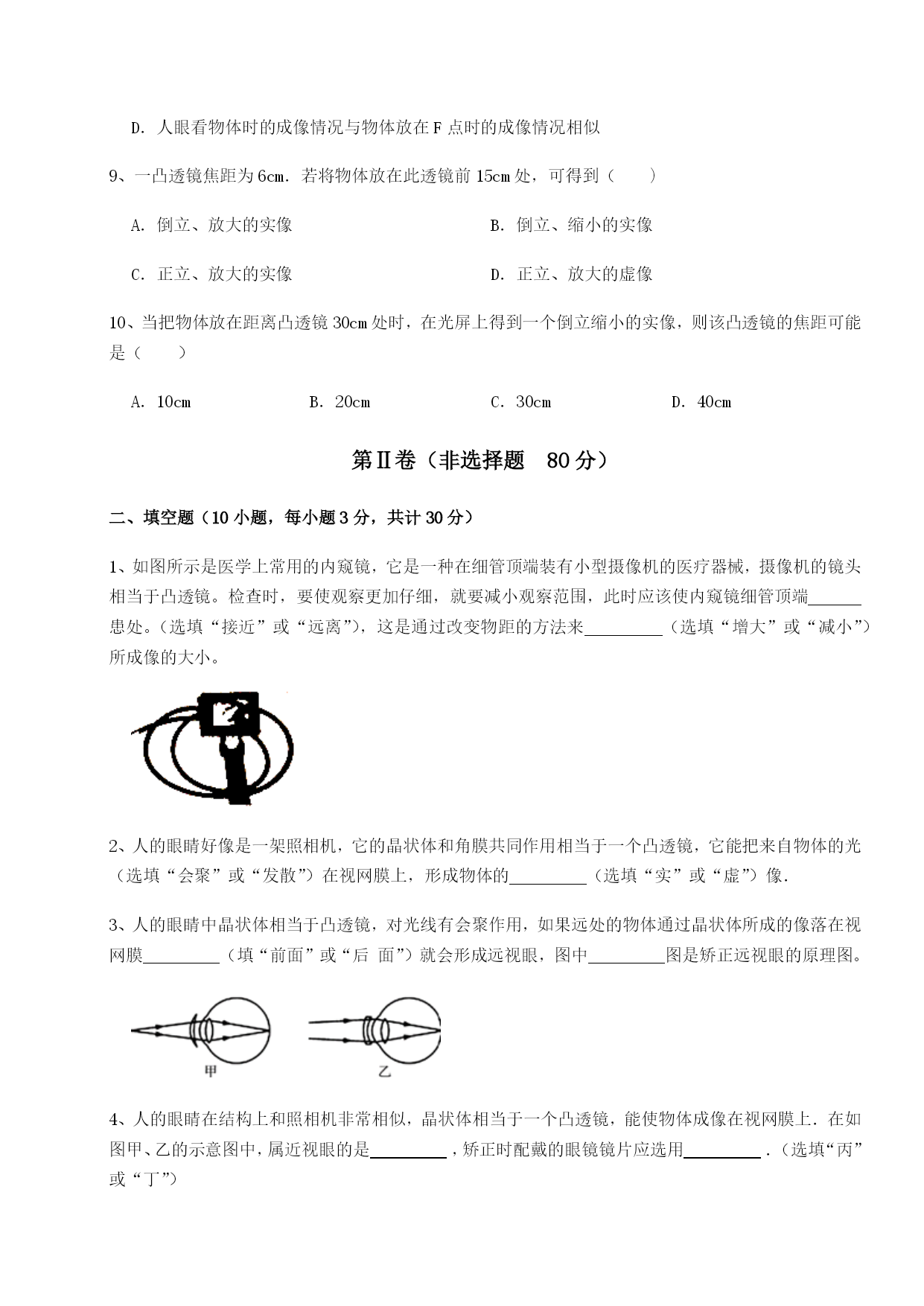

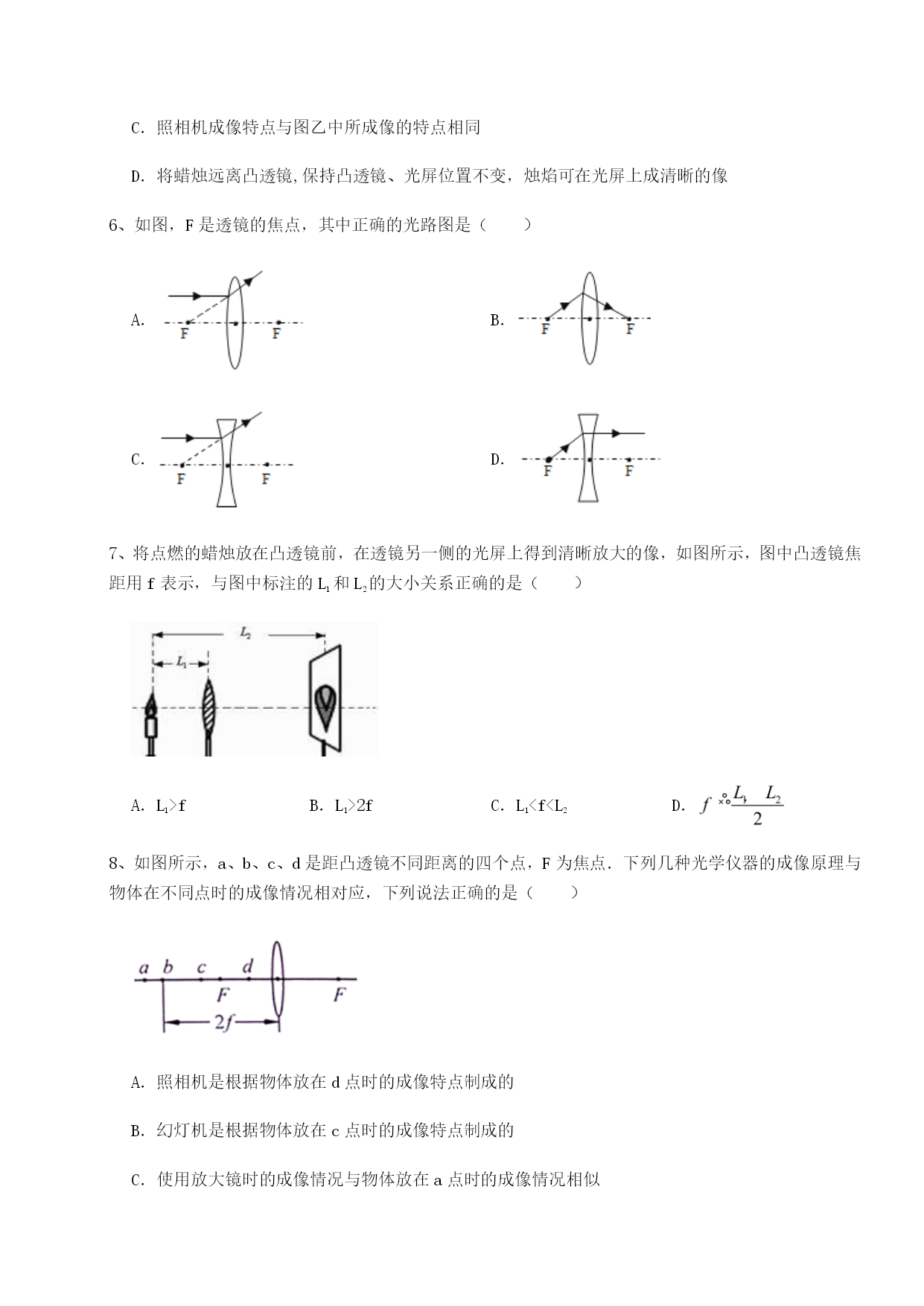

重庆市北山中学物理北师大版八年级（下册）常见的光学仪器专题练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、用一个放大镜看一个60°的角，从放大镜中看到的是（）A．60°B．600°C．120°D．无法确定度数2、某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示。下列判断中正确的是（）A．该凸透镜的焦距是16cmB．当u＝10cm时，在光屏上能得到一个缩小的像C．当u＝22cm时，成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜15cm处移动到30cm处的过程中，像逐渐变小3、下列关于眼镜度数的说法中正确的是（）A．近视眼镜的度数是正数，远视眼镜的度数是负数B．近视眼镜和远视眼镜的度数都是正数C．眼镜的度数就是镜片的焦度D．平常说的眼镜片的度数就是镜片的焦度乘100的值4、2007年3月的《扬子晚报》有过一篇标题为《好个“见钱眼开”电子眼》的报道：一些公路每隔三五百米就安装一台电子眼，许多路段限速过低成为“罚款陷阱”，有些地方电子眼已演变成“创收工具”……如图，你认为这些“电子眼”是运用到了我们所学过的什么光学原理来反应这一社会现象的（）A．平面镜成虚像B．凸透镜成实像C．显微镜D．凸透镜成虚像5、小周用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像。下列说法正确的是（）A．凸透镜的焦距是40cmB．图乙中烛焰成的是倒立放大的像C．照相机成像特点与图乙中所成像的特点相同D．将蜡烛远离凸透镜,保持凸透镜、光屏位置不变，烛焰可在光屏上成清晰的像6、如图，F是透镜的焦点，其中正确的光路图是（）A．B．C．D．7、将点燃的蜡烛放在凸透镜前，在透镜另一侧的光屏上得到清晰放大的像，如图所示，图中凸透镜焦距用f表示，与图中标注的L1和L2的大小关系正确的是（）A．L1>fB．L1>2fC．L1<f<L2D．8、如图所示，a、b、c、d是距凸透镜不同距离的四个点，F为焦点．下列几种光学仪器的成像原理与物体在不同点时的成像情况相对应，下列说法正确的是（）A．照相机是根据物体放在d点时的成像特点制成的B．幻灯机是根据物体放在c点时的成像特点制成的C．使用放大镜时的成像情况与物体放在a点时的成像情况相似D．人眼看物体时的成像情况与物体放在F点时的成像情况相似9、一凸透镜焦距为6cm．若将物体放在此透镜前15cm处，可得到（)A．倒立、放大的实像B．倒立、缩小的实像C．正立、放大的实像D．正立、放大的虚像10、当把物体放在距离凸透镜30cm处时，在光屏上得到一个倒立缩小的实像，则该凸透镜的焦距可能是（）A．10cmB．20cmC．30cmD．40cm第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示是医学上常用的内窥镜，它是一种在细管顶端装有小型摄像机的医疗器械，摄像机的镜头相当于凸透镜。检查时，要使观察更加仔细，就要减小观察范围，此时应该使内窥镜细管顶端患处。（选填“接近”或“远离”），这是通过改变物距的方法来（选填“增大”或“减小”）所成像的大小。2、人的眼睛好像是一架照相机，它的晶状体和角膜共同作用相当于一个凸透镜，它能把来自物体的光（选填“会聚”或“发散”）在视网膜上，形成物体的（选填“实”或“虚”）像．3、人的眼睛中晶状体相当于凸透镜，对光线有会聚作用，如果远处的物体通过晶状体所成的像落在视网膜（填“前面”或“后面”）就会形成远视眼，图中图是矫正远视眼的原理图。4、人的眼睛在结构上和照相机非常相似，晶状体相当于一个凸透镜，能使物体成像在视网膜上．在如图甲、乙的示意图中，属近视眼的是，矫正时配戴的眼镜镜片应选用．（选填“丙”或“丁”）5、如图是十字路口处安装的监控摄像头，它可以拍下违章行驶的汽车照片，摄像头的镜头相当于一个镜．甲、乙是一辆汽车经过十字路口时，先后拍下的两张照片，可以看出汽车是（靠近/远离）摄像头．观察照片发现，车的外表很清晰，但几乎看不见车内的人，是因为车内的人光线（亮/暗），摄像头几乎无法成像．夜晚，为了不影响司机开车，车内
