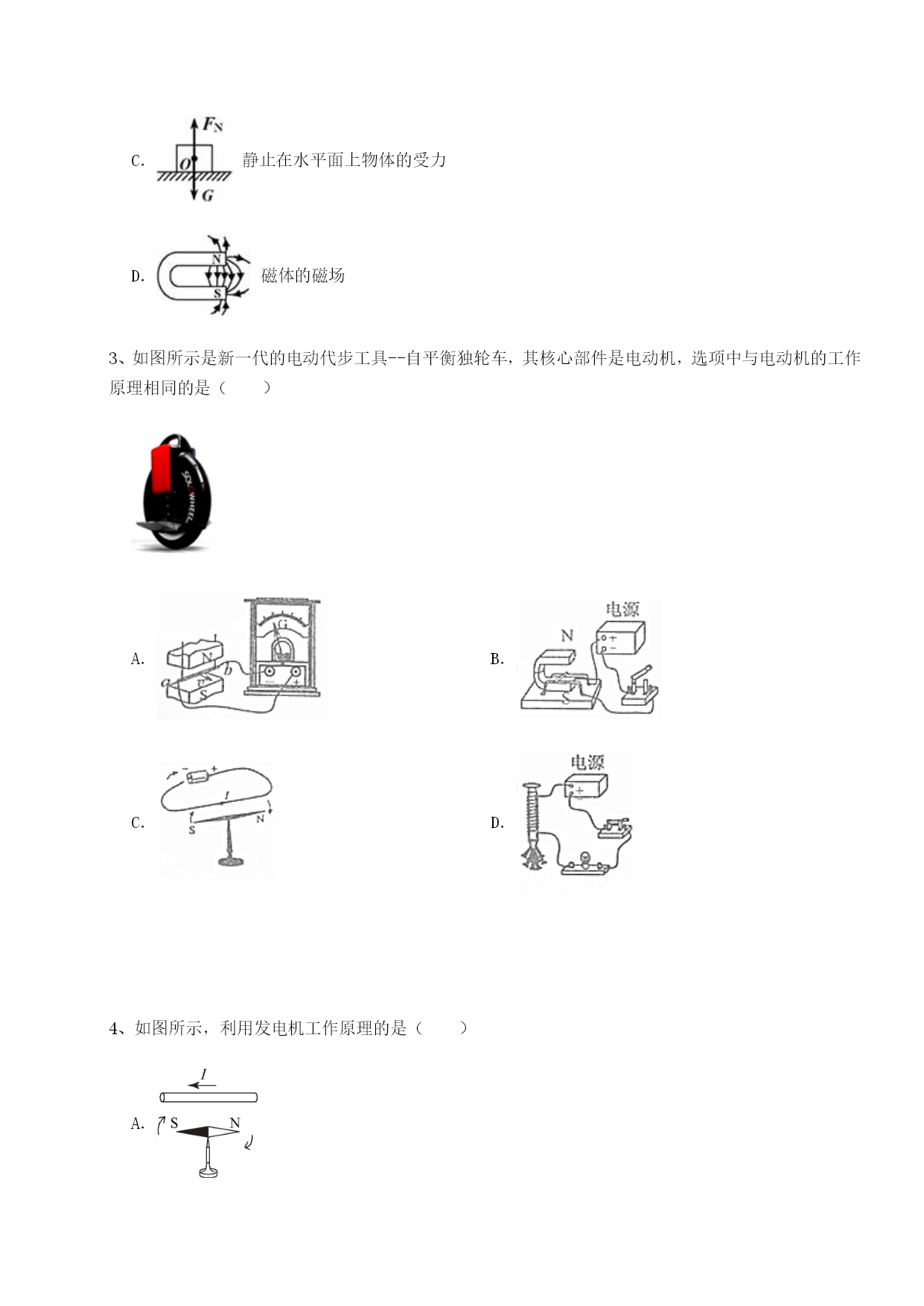

广东广州市广大附中北师大版物理九年级电磁现象重点解析考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示的实验装置，下列说法正确的是（）A．该装置能将机械能转化为电能B．该装置可用来研究电流的磁效应C．该装置可用来研究电磁感应现象D．该装置研究的是电动机的工作原理2、下列作图，错误的是（）A．平面镜成像B．凸透镜对光线的作用C．静止在水平面上物体的受力D．磁体的磁场3、如图所示是新一代的电动代步工具--自平衡独轮车，其核心部件是电动机，选项中与电动机的工作原理相同的是（）A．B．C．D．4、如图所示，利用发电机工作原理的是（）A．B．C．D．5、旱冰鞋的四个轮了会发光，原理是滑动的时候正在做切割磁感线运动。下列选项中和轮了发光的原理相同的是()A．①通电导线在磁场受到了力的作用B．②动圈式话筒C．③电磁继电器D．④奥斯特实验6、要使感应电流的方向相反，可采用的措施有（）A．把磁场方向和切割磁感线的导体的运动方向都反过来B．保持导体切割磁感线运动的方向不变，把磁场方向反过来C．将磁场方向和切割磁感线的导体的运动方向都不改变D．增加切割磁感线的导线的长度7、很多超市都安装了防盗报警器，超市的商品上贴有软磁条，消费者如果不买单，直接走出超市，软磁条没有消磁，防盗报警器上的检测头就会有电流产生，导致报警器会响。以下器件中工作原理与此相似的是（）A．电磁铁B．电动机C．扬声器D．发电机8、小华学习了电与磁后，对所学的知识进行了回忆和总结，下面是她对有关电与磁的分析，其中错误的是（）A．图a装置的原理可用于制作电动机B．图b表明磁体间的引力使列车悬浮起来C．图c是研究电磁感应现象的实验装置D．图d可用来演示通电导体周围存在磁场9、电磁感应广泛应用于我们的日常生活中，下列哪种设备应用了电磁感应原理（）A．风力发电机B．电风扇C．电铃D．扬声器10、将如图甲所示的铜线框上方的尖端挂在电池的正极，并保持良好接触，下端的两个弧形导线头分别压在磁钢柱的前后两侧，且始终与磁钢柱接触良好，磁钢柱吸附在电池底部的负极上，制成如图乙所示的小玩具，铜线框由静止释放后会转动起来，关于该现象，下列说法正确的是（）A．它的原理与发电机原理相同B．若将磁体的磁极对调，铜线框中电流的方向不会改变C．若将磁体的磁极对调，铜线框的转动方向将会改变D．若下端有一个导线头与磁钢柱接触不良导线框不可能转动第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示的是一种环保墨手电筒，这种手电筒不用于电池作为电源，使用时只要将它来回摇晃就能发光，这种手电俺能够发电的原理是，其能量是由转化成电能。2、如图所示是某同学设计的压力计电路原理图。当闭合开关S，A板受到向下的压力增大时，R2接入电路的阻值（选填“增大”或“减小”），为实现压力增大，压力计示数增大，应把表改装为压力计。3、如图甲，水平桌面上，两块相同的条形磁铁在水平推力F1的作用下，作匀速直线运动。（1）取走其中一块磁铁后，另一块磁铁在水平推力F2的作用下仍作匀速直线运动，如图乙，则F2F1（选填“＞”、“＝”或“＜”）；（2）如图丙，磁铁在F2作用下，匀速直线运动过程中，若闭合开关S，则磁铁速度将（选填“变大”、“不变”或“变小”），此时，将滑动变阻器的滑片向左移动，欲保持磁铁匀速直线运动，F2应（选填“变大”、“不变”或“变小”）。4、如图所示是探究通电导体在磁场中受力情况的装置。闭合开关，观察到导体ab在导轨上向右运动。若只对调电源正负极接线，闭合开关，导体ab会（选填“静止不动”、“向右运动”或“向左运动”），说明通电导体在磁场中受力的方向与有关。5、如图所示是由美国哈佛大学4名在校生设计的一种发电足球。这种足球白天就是普通足球，夜间是一个清洁的电源装置。其工作原理是：将足球的动能转化为电能并收集起来，人们可以利用这部分电能为LED灯等低电压照明设备供电，也可以为手机充电，在比赛中使用这种足球15分钟所产生的电能足以使一盏LED灯工作3小时。这项发明既能让人们在白天得到充分的娱乐，也能使人们在太阳落山后使用上这种清洁的电力能源，可谓一举两得。请参照示例写出上
