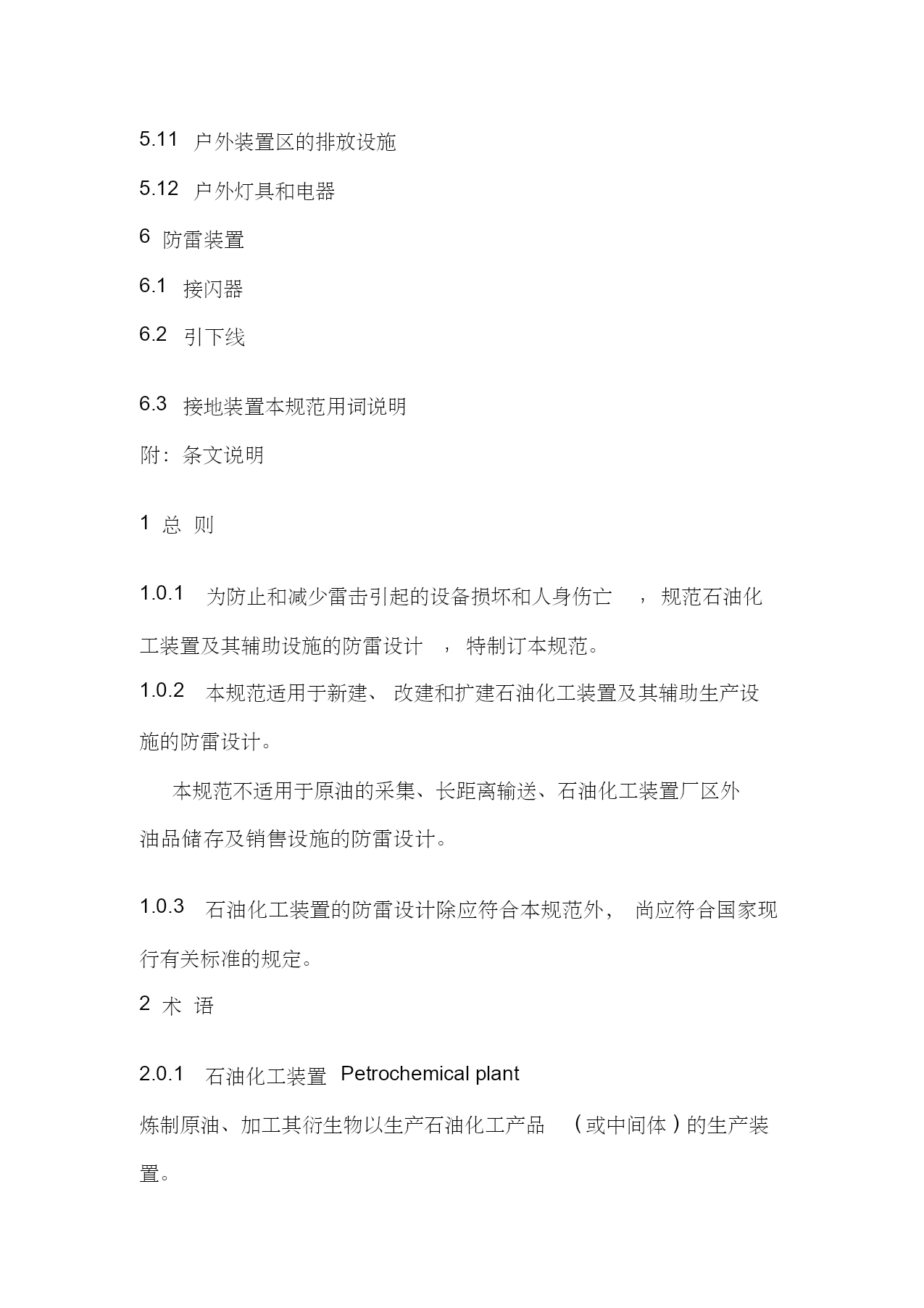

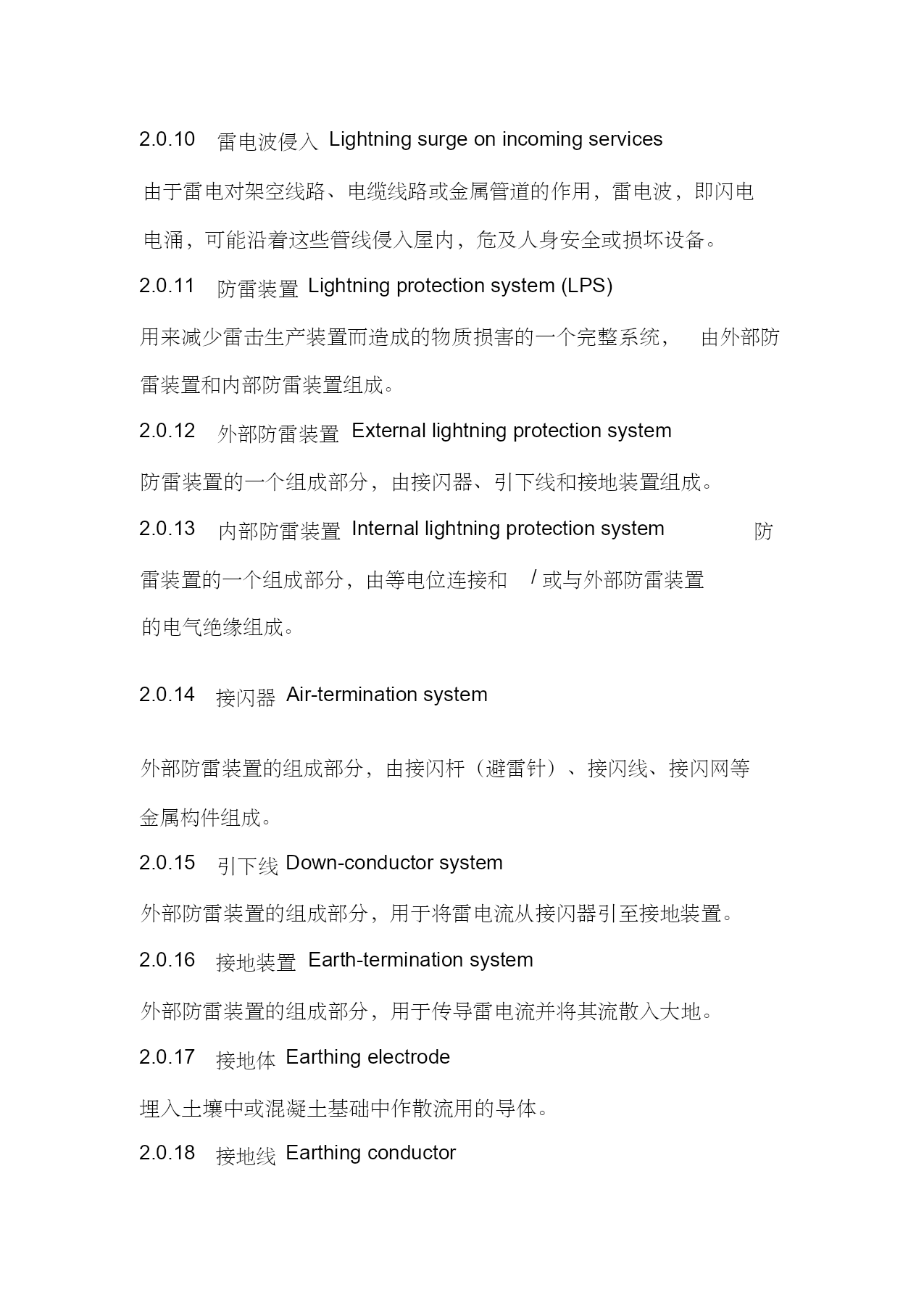

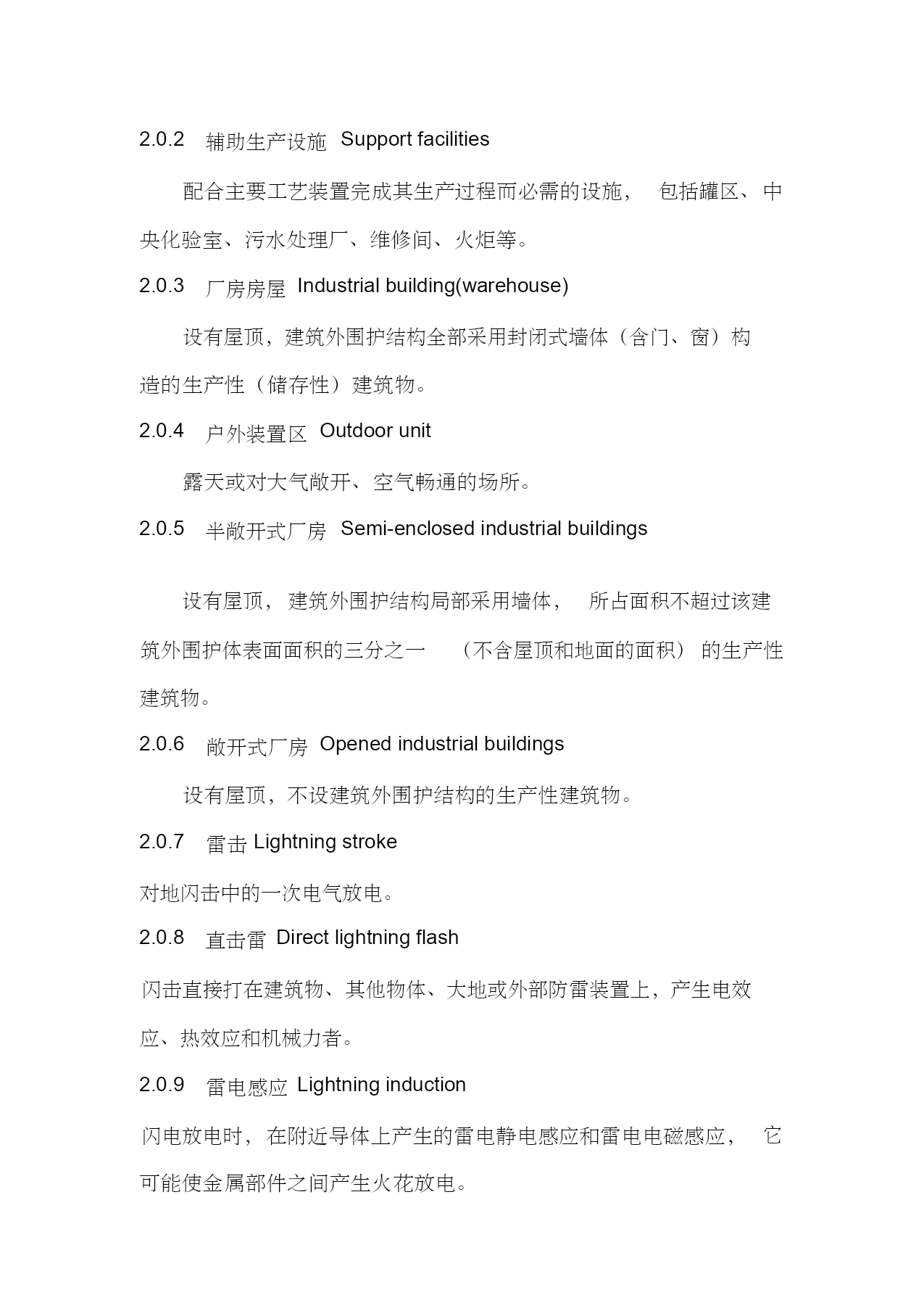

石油化工装置防雷设计规范1总则2术语3防雷分类4一般规定4.1厂房房屋类场所4.2户外装置区场所4.3户外装置区的排放设施4.4其他措施5具体规定5.1炉区5.2塔区5.3静设备区5.4机器设备区5.5罐区5.6可燃液体装卸站5.7粉、粒料桶仓5.8框架、管架和管线5.9冷却塔5.10烟囱和火炬5.11户外装置区的排放设施5.12户外灯具和电器6防雷装置6.1接闪器6.2引下线6.3接地装置本规范用词说明附：条文说明1总则1.0.1为防止和减少雷击引起的设备损坏和人身伤亡,规范石油化工装置及其辅助设施的防雷设计,特制订本规范。1.0.2本规范适用于新建、改建和扩建石油化工装置及其辅助生产设施的防雷设计。本规范不适用于原油的采集、长距离输送、石油化工装置厂区外油品储存及销售设施的防雷设计。1.0.3石油化工装置的防雷设计除应符合本规范外，尚应符合国家现行有关标准的规定。2术语2.0.1石油化工装置Petrochemicalplant炼制原油、加工其衍生物以生产石油化工产品(或中间体)的生产装置。2.0.2辅助生产设施Supportfacilities配合主要工艺装置完成其生产过程而必需的设施，包括罐区、中央化验室、污水处理厂、维修间、火炬等。2.0.3厂房房屋Industrialbuilding(warehouse)设有屋顶，建筑外围护结构全部采用封闭式墙体（含门、窗）构造的生产性（储存性）建筑物。2.0.4户外装置区Outdoorunit露天或对大气敞开、空气畅通的场所。2.0.5半敞开式厂房Semi-enclosedindustrialbuildings设有屋顶，建筑外围护结构局部采用墙体，所占面积不超过该建筑外围护体表面面积的三分之一（不含屋顶和地面的面积）的生产性建筑物。2.0.6敞开式厂房Openedindustrialbuildings设有屋顶，不设建筑外围护结构的生产性建筑物。2.0.7雷击Lightningstroke对地闪击中的一次电气放电。2.0.8直击雷Directlightningflash闪击直接打在建筑物、其他物体、大地或外部防雷装置上，产生电效应、热效应和机械力者。2.0.9雷电感应Lightninginduction闪电放电时，在附近导体上产生的雷电静电感应和雷电电磁感应，它可能使金属部件之间产生火花放电。2.0.10雷电波侵入Lightningsurgeonincomingservices由于雷电对架空线路、电缆线路或金属管道的作用，雷电波，即闪电电涌，可能沿着这些管线侵入屋内，危及人身安全或损坏设备。2.0.11防雷装置Lightningprotectionsystem(LPS)用来减少雷击生产装置而造成的物质损害的一个完整系统，由外部防雷装置和内部防雷装置组成。2.0.12外部防雷装置Externallightningprotectionsystem防雷装置的一个组成部分，由接闪器、引下线和接地装置组成。2.0.13内部防雷装置Internallightningprotectionsystem防雷装置的一个组成部分，由等电位连接和/或与外部防雷装置的电气绝缘组成。2.0.14接闪器Air-terminationsystem外部防雷装置的组成部分，由接闪杆（避雷针）、接闪线、接闪网等金属构件组成。2.0.15引下线Down-conductorsystem外部防雷装置的组成部分，用于将雷电流从接闪器引至接地装置。2.0.16接地装置Earth-terminationsystem外部防雷装置的组成部分，用于传导雷电流并将其流散入大地。2.0.17接地体Earthingelectrode埋入土壤中或混凝土基础中作散流用的导体。2.0.18接地线Earthingconductor从引下线断接卡或换线处至接地体的连接导体；或从接地端子、等电位连接排至接地体或接地装置的连接导体。2.0.19等电位连接网络Bondingnetwork将所有导电性物体（带电导体除外）互相连接到接地装置的一个系统。2.0.20接地系统Earthingsystem将接地装置和等电位连接网络结合在一起的整个系统。2.0.21接地电阻Groundresistance接地极或自然接地极的对地电阻和接地线电阻的总和，称为接地装置的接地电阻。接地电阻的数值等于接地装置对地电压与通
