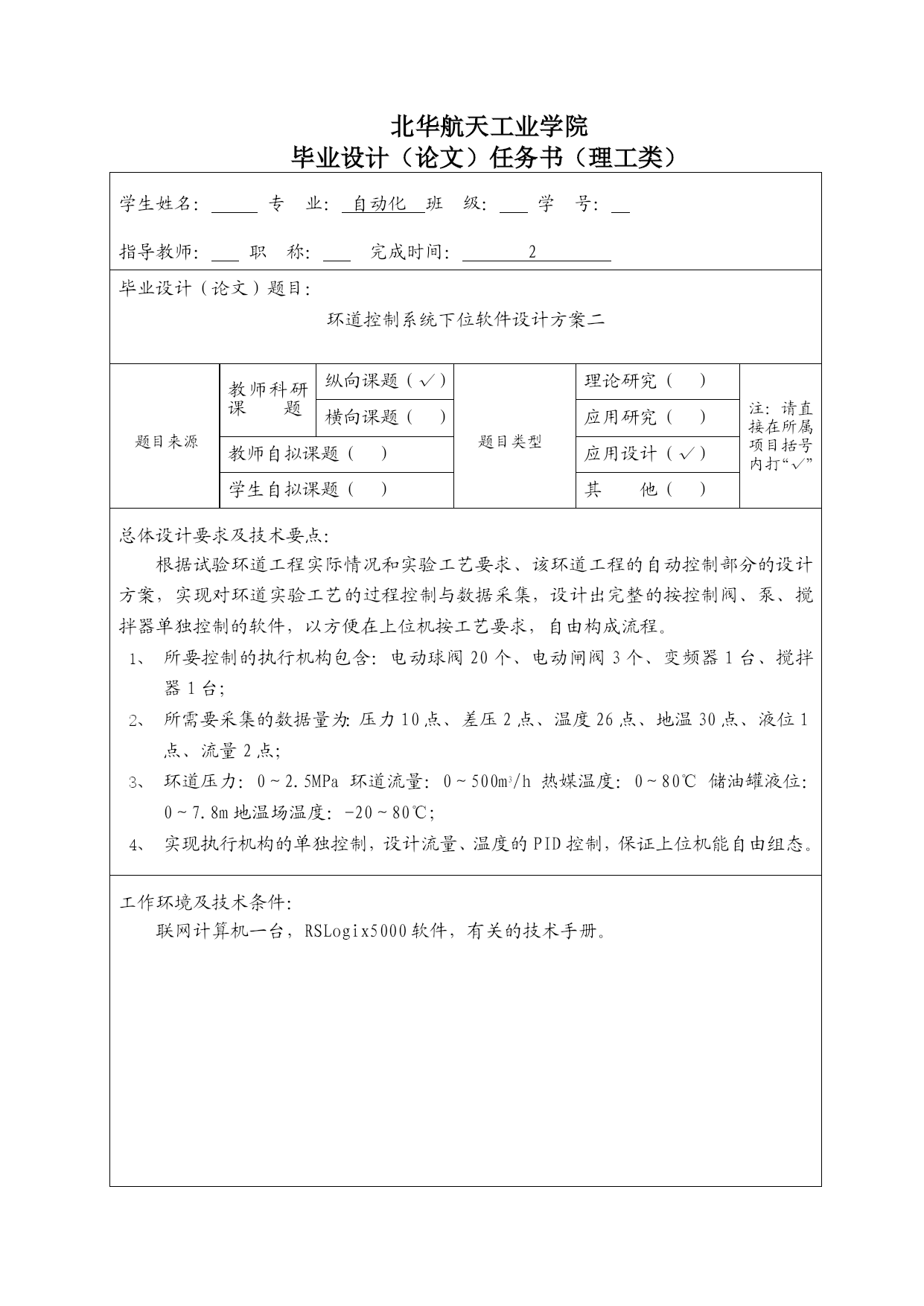

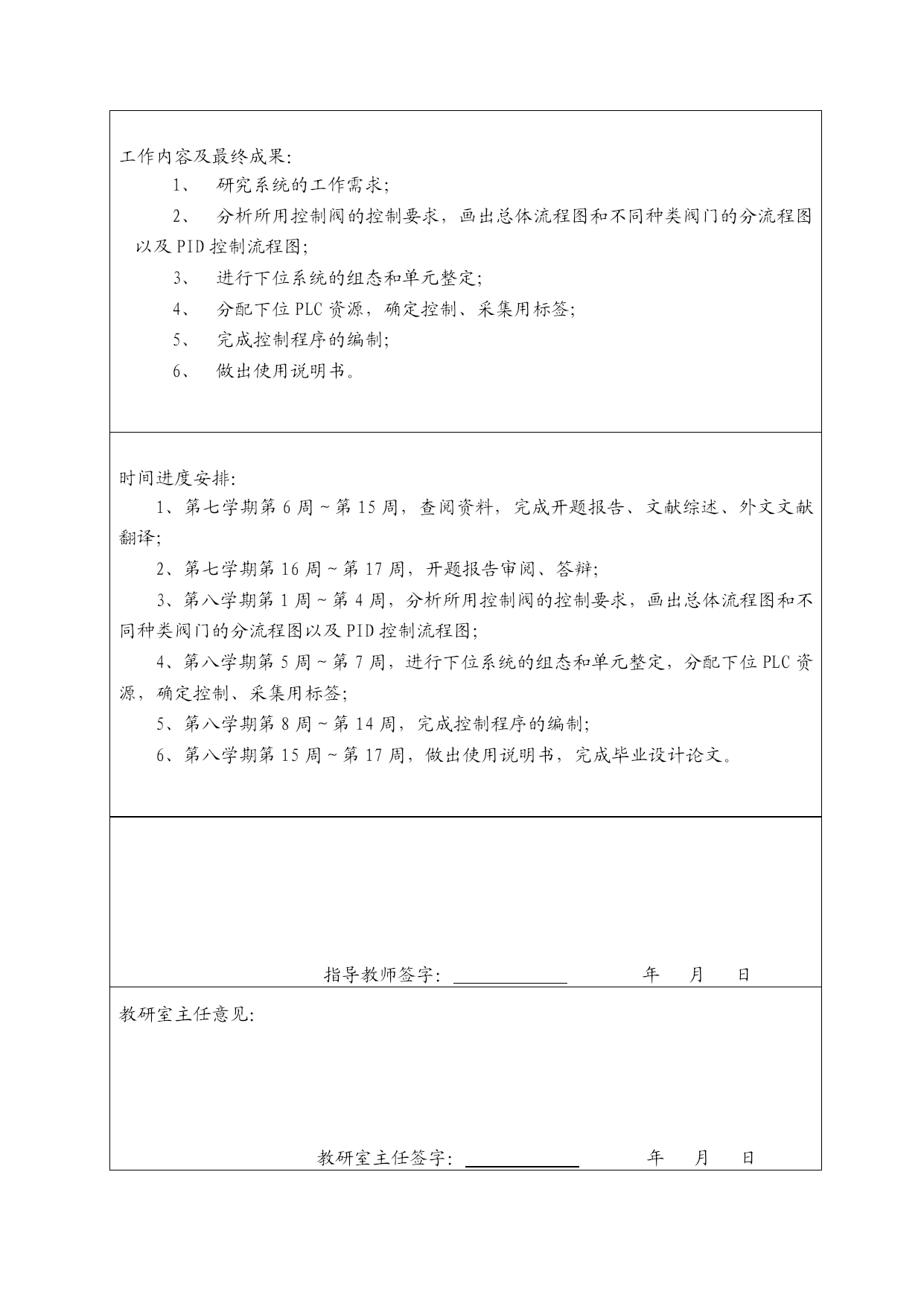

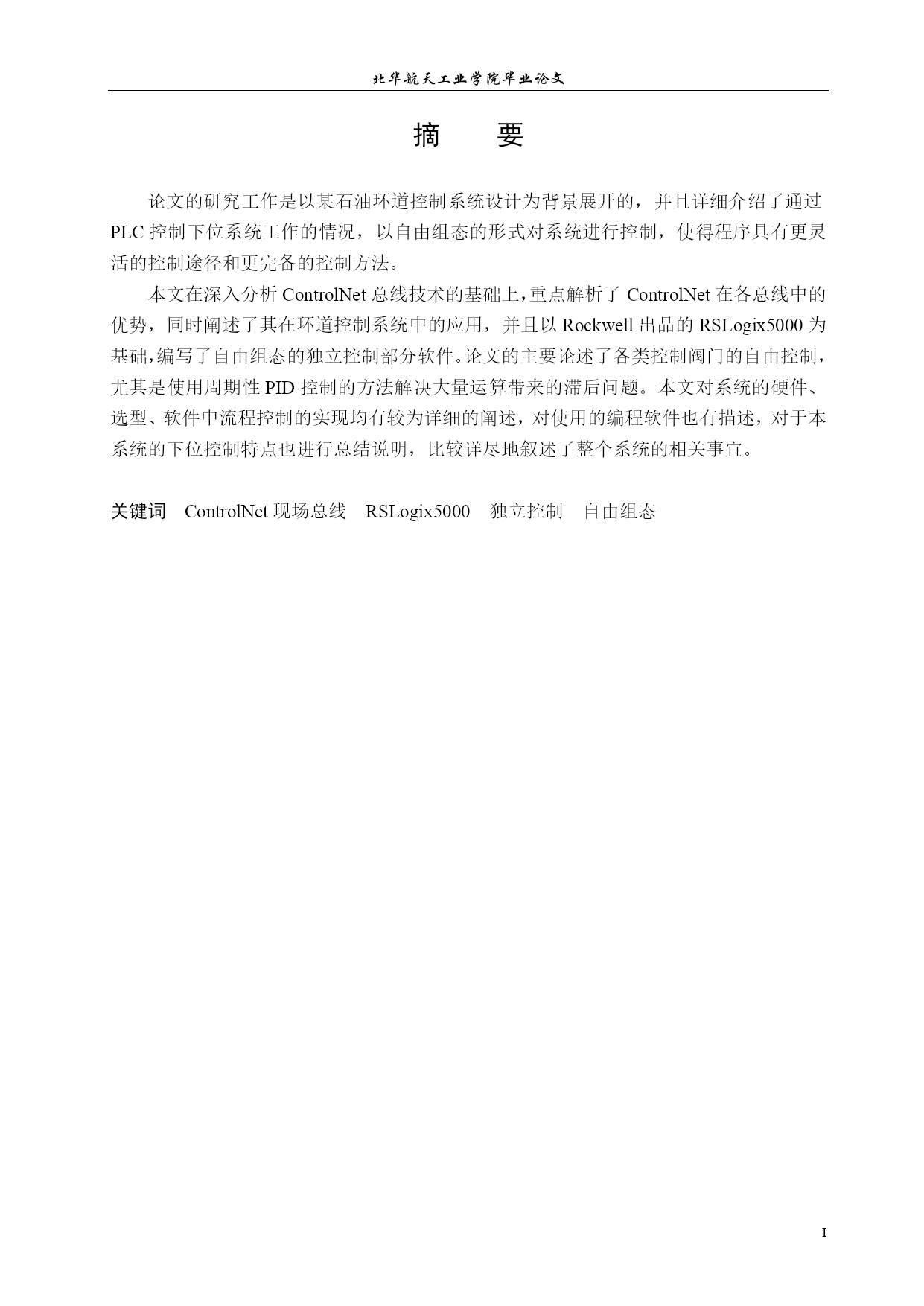

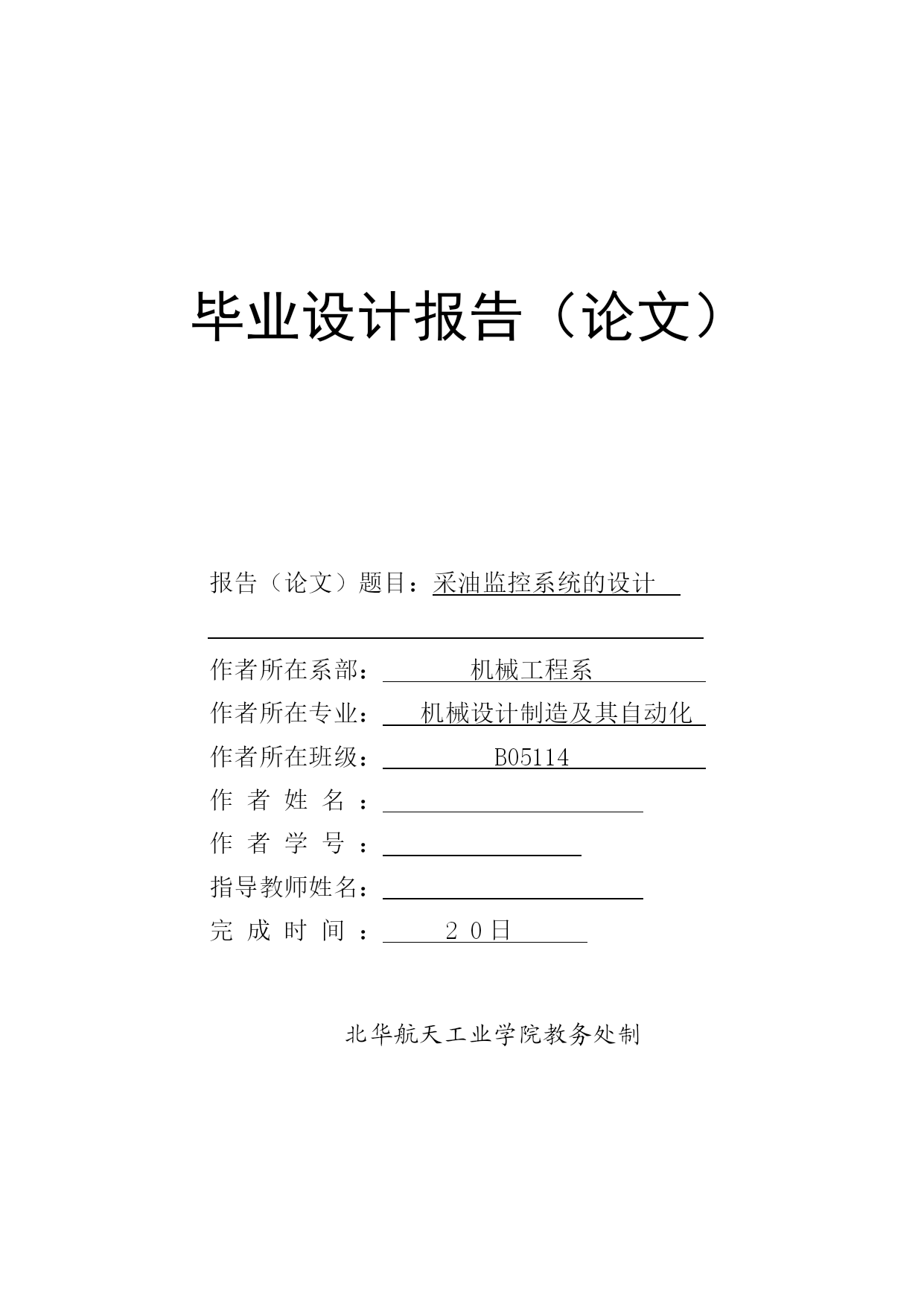

毕业设计报告（论文）报告（论文）题目：采油监控系统的设计作者所在系部：机械工程系作者所在专业：机械设计制造及其自动化作者所在班级：B05114作者姓名：作者学号：指导教师姓名：完成时间：20日北华航天工业学院教务处制北华航天工业学院毕业设计（论文）任务书（理工类）学生姓名：专业：自动化班级：学号：指导教师：职称：完成时间：2毕业设计（论文）题目：环道控制系统下位软件设计方案二题目来源教师科研课题纵向课题（√）题目类型理论研究（）注：请直接在所属项目括号内打“√”横向课题（）应用研究（）教师自拟课题（）应用设计（√）学生自拟课题（）其他（）总体设计要求及技术要点：根据试验环道工程实际情况和实验工艺要求、该环道工程的自动控制部分的设计方案，实现对环道实验工艺的过程控制与数据采集，设计出完整的按控制阀、泵、搅拌器单独控制的软件，以方便在上位机按工艺要求，自由构成流程。所要控制的执行机构包含：电动球阀20个、电动闸阀3个、变频器1台、搅拌器1台；所需要采集的数据量为：压力10点、差压2点、温度26点、地温30点、液位1点、流量2点；环道压力：0～2.5MPa环道流量：0～500m3/h热媒温度：0～80℃储油罐液位：0～7.8m地温场温度：-20～80℃；实现执行机构的单独控制，设计流量、温度的PID控制，保证上位机能自由组态。工作环境及技术条件：联网计算机一台，RSLogix5000软件，有关的技术手册。工作内容及最终成果：研究系统的工作需求；分析所用控制阀的控制要求，画出总体流程图和不同种类阀门的分流程图以及PID控制流程图；进行下位系统的组态和单元整定；分配下位PLC资源，确定控制、采集用标签；完成控制程序的编制；做出使用说明书。时间进度安排：1、第七学期第6周～第15周，查阅资料，完成开题报告、文献综述、外文文献翻译；2、第七学期第16周～第17周，开题报告审阅、答辩；3、第八学期第1周～第4周，分析所用控制阀的控制要求，画出总体流程图和不同种类阀门的分流程图以及PID控制流程图；4、第八学期第5周～第7周，进行下位系统的组态和单元整定，分配下位PLC资源，确定控制、采集用标签；5、第八学期第8周～第14周，完成控制程序的编制；6、第八学期第15周～第17周，做出使用说明书，完成毕业设计论文。指导教师签字：年月日教研室主任意见：教研室主任签字：年月日北华航天工业学院毕业论文PAGEIV摘要论文的研究工作是以某石油环道控制系统设计为背景展开的，并且详细介绍了通过PLC控制下位系统工作的情况，以自由组态的形式对系统进行控制，使得程序具有更灵活的控制途径和更完备的控制方法。本文在深入分析ControlNet总线技术的基础上，重点解析了ControlNet在各总线中的优势，同时阐述了其在环道控制系统中的应用，并且以Rockwell出品的RSLogix5000为基础，编写了自由组态的独立控制部分软件。论文的主要论述了各类控制阀门的自由控制，尤其是使用周期性PID控制的方法解决大量运算带来的滞后问题。本文对系统的硬件、选型、软件中流程控制的实现均有较为详细的阐述，对使用的编程软件也有描述，对于本系统的下位控制特点也进行总结说明，比较详尽地叙述了整个系统的相关事宜。关键词ControlNet现场总线RSLogix5000独立控制自由组态AbstractAmongtheresearchworkonaoil-transport-system.CentralControlSystemisdesignedtostartthebackgroundanddetailsofthePLCpassedunderthecontrolofoperationofthesystem,afreeconfigurationofthesystemintheformofcontrol,makingtheprocessofamoreflexiblewaytocontrolAndbettercontrolmethods.Inthispaper,in-depthanalysisofControlNetbustechnologyonthebasisofanalyticalfocusoftheControlNetinalloftheadvantagesofbus,onitspart,thecontrolsystemofapplication,andtoRockwell'sRSLogix5000-basedproducts,preparedbytheLiberalGroupStateofindepend
