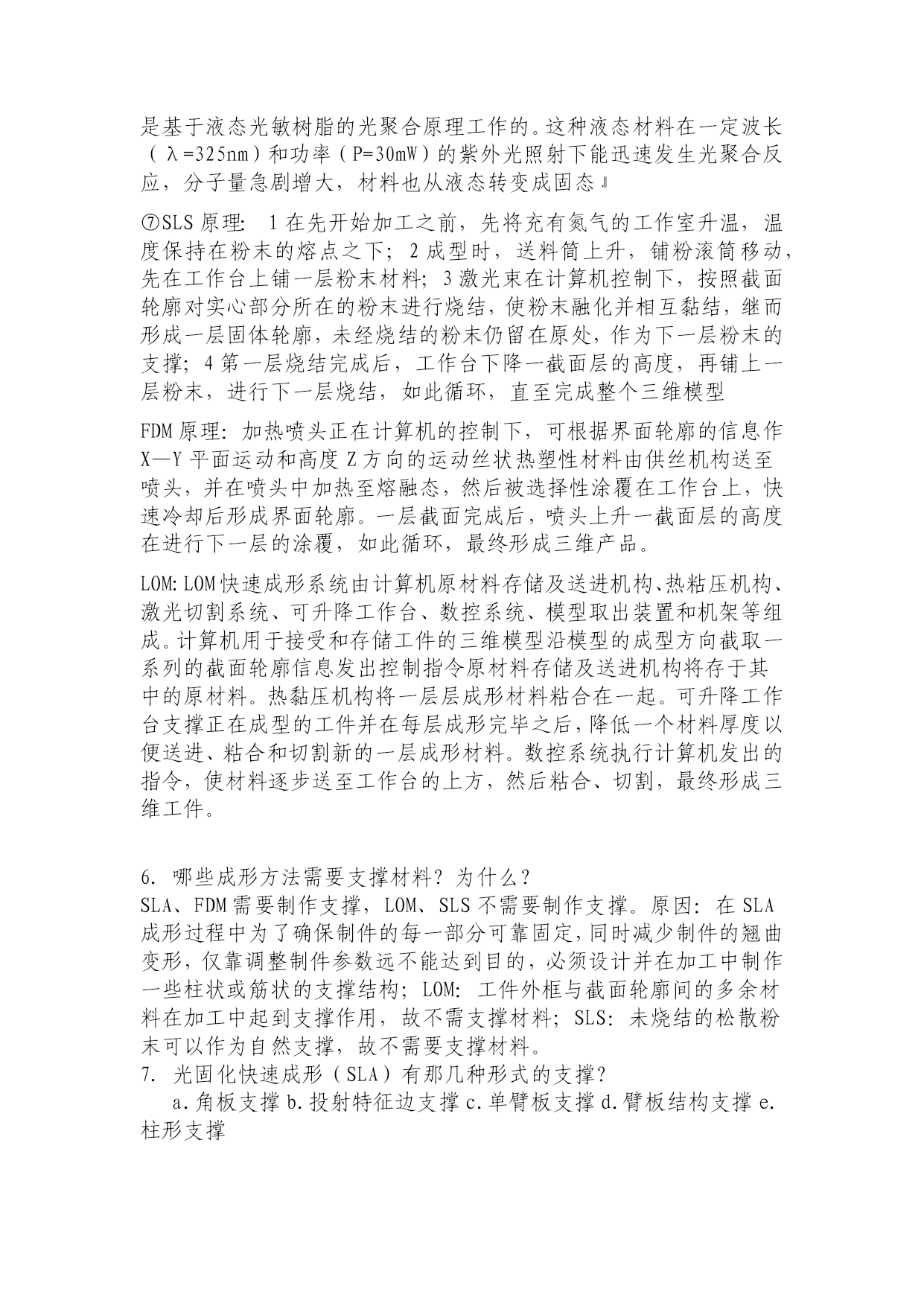

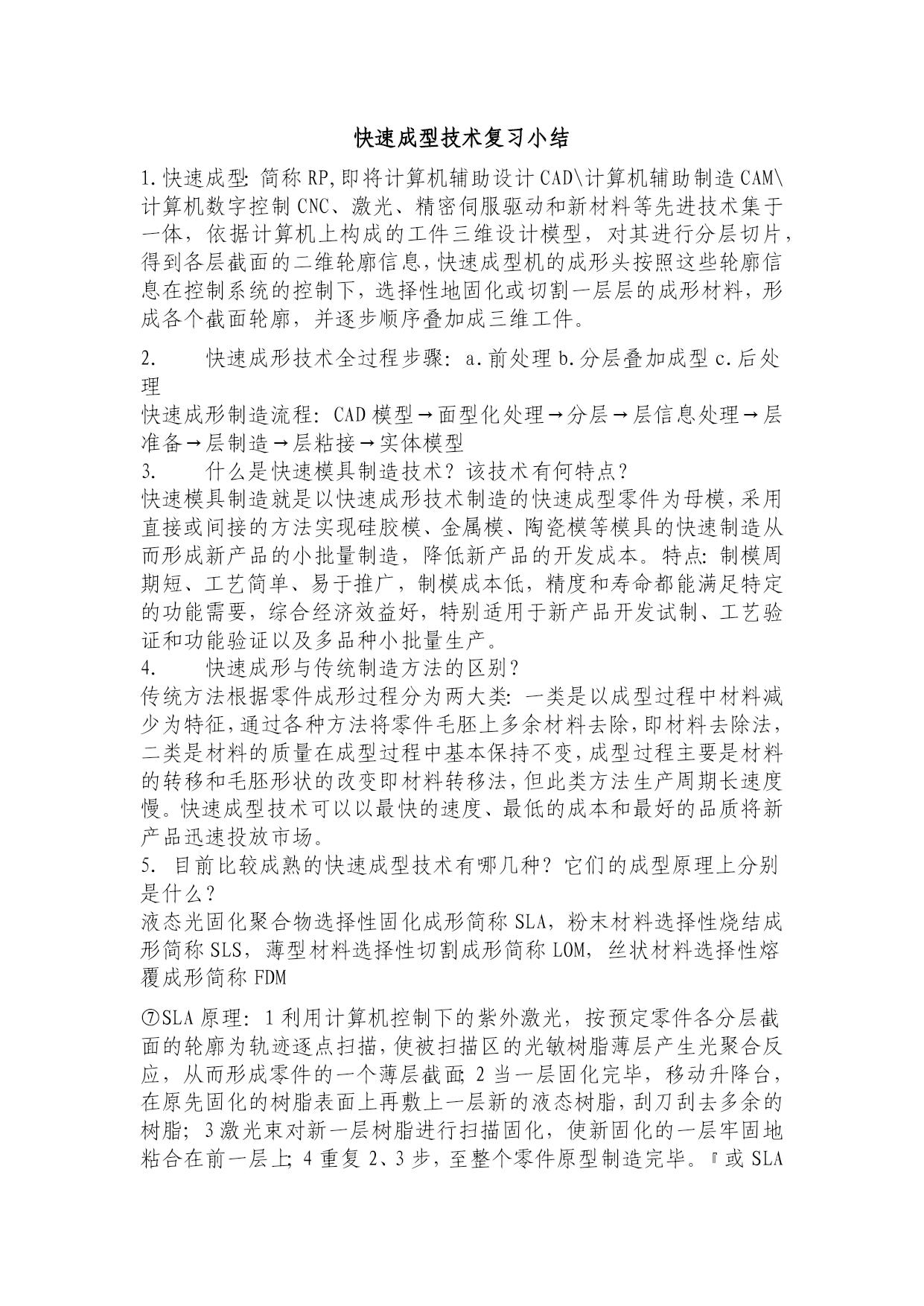

快速成型技术复习小结1.快速成型：简称RP,即将计算机辅助设计CAD\计算机辅助制造CAM\计算机数字控制CNC、激光、精密伺服驱动和新材料等先进技术集于一体，依据计算机上构成的工件三维设计模型，对其进行分层切片，得到各层截面的二维轮廓信息，快速成型机的成形头按照这些轮廓信息在控制系统的控制下，选择性地固化或切割一层层的成形材料，形成各个截面轮廓，并逐步顺序叠加成三维工件。2．快速成形技术全过程步骤：a.前处理b.分层叠加成型c.后处理快速成形制造流程：CAD模型→面型化处理→分层→层信息处理→层准备→层制造→层粘接→实体模型3．什么是快速模具制造技术？该技术有何特点？快速模具制造就是以快速成形技术制造的快速成型零件为母模，采用直接或间接的方法实现硅胶模、金属模、陶瓷模等模具的快速制造从而形成新产品的小批量制造，降低新产品的开发成本。特点：制模周期短、工艺简单、易于推广，制模成本低，精度和寿命都能满足特定的功能需要，综合经济效益好，特别适用于新产品开发试制、工艺验证和功能验证以及多品种小批量生产。4．快速成形与传统制造方法的区别？传统方法根据零件成形过程分为两大类：一类是以成型过程中材料减少为特征，通过各种方法将零件毛胚上多余材料去除，即材料去除法，二类是材料的质量在成型过程中基本保持不变，成型过程主要是材料的转移和毛胚形状的改变即材料转移法，但此类方法生产周期长速度慢。快速成型技术可以以最快的速度、最低的成本和最好的品质将新产品迅速投放市场。5.目前比较成熟的快速成型技术有哪几种？它们的成型原理上分别是什么？液态光固化聚合物选择性固化成形简称SLA，粉末材料选择性烧结成形简称SLS，薄型材料选择性切割成形简称LOM，丝状材料选择性熔覆成形简称FDM⑦SLA原理：1利用计算机控制下的紫外激光，按预定零件各分层截面的轮廓为轨迹逐点扫描，使被扫描区的光敏树脂薄层产生光聚合反应，从而形成零件的一个薄层截面；2当一层固化完毕，移动升降台，在原先固化的树脂表面上再敷上一层新的液态树脂，刮刀刮去多余的树脂；3激光束对新一层树脂进行扫描固化，使新固化的一层牢固地粘合在前一层上；4重复2、3步，至整个零件原型制造完毕。『或SLA是基于液态光敏树脂的光聚合原理工作的。这种液态材料在一定波长（λ=325nm）和功率（P=30mW）的紫外光照射下能迅速发生光聚合反应，分子量急剧增大，材料也从液态转变成固态』⑦SLS原理：1在先开始加工之前，先将充有氮气的工作室升温，温度保持在粉末的熔点之下；2成型时，送料筒上升，铺粉滚筒移动，先在工作台上铺一层粉末材料；3激光束在计算机控制下，按照截面轮廓对实心部分所在的粉末进行烧结，使粉末融化并相互黏结，继而形成一层固体轮廓，未经烧结的粉末仍留在原处，作为下一层粉末的支撑；4第一层烧结完成后，工作台下降一截面层的高度，再铺上一层粉末，进行下一层烧结，如此循环，直至完成整个三维模型FDM原理：加热喷头正在计算机的控制下，可根据界面轮廓的信息作X—Y平面运动和高度Z方向的运动丝状热塑性材料由供丝机构送至喷头，并在喷头中加热至熔融态，然后被选择性涂覆在工作台上，快速冷却后形成界面轮廓。一层截面完成后，喷头上升一截面层的高度在进行下一层的涂覆，如此循环，最终形成三维产品。LOM:LOM快速成形系统由计算机原材料存储及送进机构、热粘压机构、激光切割系统、可升降工作台、数控系统、模型取出装置和机架等组成。计算机用于接受和存储工件的三维模型沿模型的成型方向截取一系列的截面轮廓信息发出控制指令原材料存储及送进机构将存于其中的原材料。热黏压机构将一层层成形材料粘合在一起。可升降工作台支撑正在成型的工件并在每层成形完毕之后，降低一个材料厚度以便送进、粘合和切割新的一层成形材料。数控系统执行计算机发出的指令，使材料逐步送至工作台的上方，然后粘合、切割，最终形成三维工件。6.哪些成形方法需要支撑材料？为什么？SLA、FDM需要制作支撑，LOM、SLS不需要制作支撑。原因：在SLA成形过程中为了确保制件的每一部分可靠固定，同时减少制件的翘曲变形，仅靠调整制件参数远不能达到目的，必须设计并在加工中制作一些柱状或筋状的支撑结构；LOM：工件外框与截面轮廓间的多余材料在加工中起到支撑作用，故不需支撑材料；SLS：未烧结的松散粉末可以作为自然支撑，故不需要支撑材料。7.光固化快速成形（SLA）有那几种形式的支撑？a.角板支撑b.投射特征边支撑c.单臂板支撑d.臂板结构支撑e.柱形支撑8.常用的快速成形技术所用的成形材料分别是什么？分别有什么要求？SLA：材料为光固化树脂。要求：a.成形材料易于固化，且成形后具有一定的粘接强度b.成形材料的粘度不能太高，以保证加工层平整并减少液体流平时间c.成形材料本身
