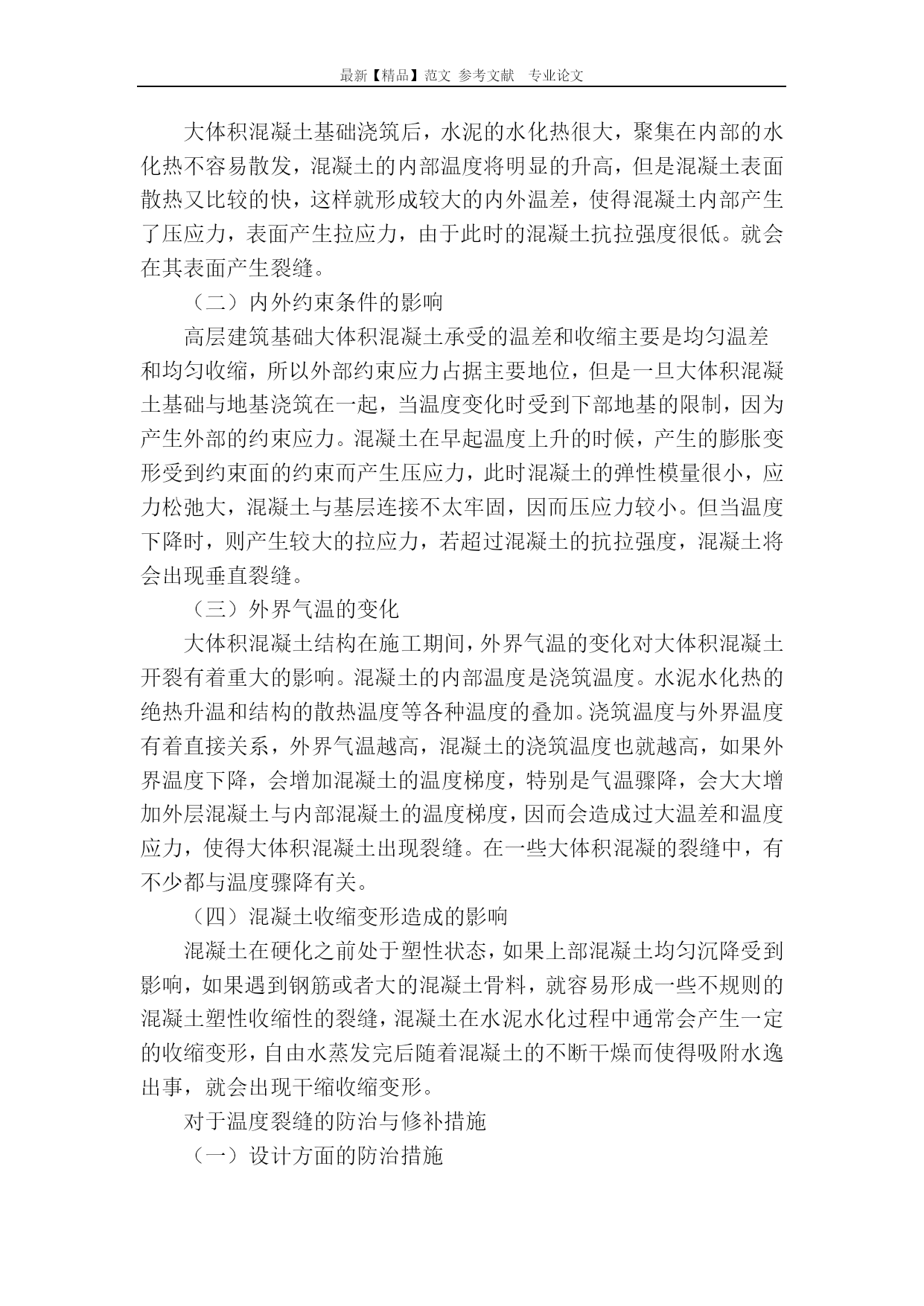

最新【精品】范文参考文献专业论文高层建筑大体积混凝土的温度裂缝控制相关问题探高层建筑大体积混凝土的温度裂缝控制相关问题探摘要：随着我国经济的迅速发展,工程建设规模也随之迅速扩大,工程结构的形式也日趋大型化、复杂化,这使得大体积混凝土的温度裂缝问题日益突出,已成为一个普遍性的问题。大体积混凝土的裂缝多产生于混凝土的表面或者形成贯穿裂缝,当裂缝产生后,容易使混凝土结构产生渗漏,使侵蚀性介质容易进入混凝土内部,造成钢筋锈蚀,混凝土腐蚀、碳化,损坏混凝土的表面,使混凝土的强度降低,进而影响混凝土的耐久性。为此,大体积混凝土在施工中必须考虑裂缝控制。文章从材料方面和施工方面对该工程的大体积混凝土筏板基础进行严格的说明,为今后大体积混凝土工程的施工提供了方便,也为进一步的研究提供了参考依据。关键词：大体积混凝土；温度裂缝；控制；筏板基础中图分类号：TU37文献标识码：A一、概述作为高层建筑或者是超高层建筑的基础，不论是采用筏型基础，箱型基础，还是桩式复合基础，都有较厚的钢筋混凝土底板，属于大体积混凝土结构。这种大体积混凝土结构表面系数小，混凝土强度等级高，单位体积水泥用量大，整体性要求高，其施工技术和施工组织都比一般混凝土结构复杂。由于大体积混凝土结构的截面尺寸较大，所以由外荷栽引起裂缝的可能性很小，但是水泥在水化反应的过程中释放出来的水化热所产生的温度变化和混凝土收缩的共同作用，会产生较大的温度应力和收缩应力，这个已经成为大体积混凝土结构出现裂缝的主要原因。这些裂缝往往给工程带来不同程度的危害，如何控制温度应力和温度变形裂缝的开展，一直是大体积混凝土施工中的一个重要问题。解决大体积混凝土基础施工问题。主要就是要防治温度裂缝的产生或者把裂缝控制在某个界限之内。大体积混凝土温度裂缝产生的因素（一）水泥水化反应的影响大体积混凝土基础浇筑后，水泥的水化热很大，聚集在内部的水化热不容易散发，混凝土的内部温度将明显的升高，但是混凝土表面散热又比较的快，这样就形成较大的内外温差，使得混凝土内部产生了压应力，表面产生拉应力，由于此时的混凝土抗拉强度很低。就会在其表面产生裂缝。（二）内外约束条件的影响高层建筑基础大体积混凝土承受的温差和收缩主要是均匀温差和均匀收缩，所以外部约束应力占据主要地位，但是一旦大体积混凝土基础与地基浇筑在一起，当温度变化时受到下部地基的限制，因为产生外部的约束应力。混凝土在早起温度上升的时候，产生的膨胀变形受到约束面的约束而产生压应力，此时混凝土的弹性模量很小，应力松弛大，混凝土与基层连接不太牢固，因而压应力较小。但当温度下降时，则产生较大的拉应力，若超过混凝土的抗拉强度，混凝土将会出现垂直裂缝。（三）外界气温的变化大体积混凝土结构在施工期间，外界气温的变化对大体积混凝土开裂有着重大的影响。混凝土的内部温度是浇筑温度。水泥水化热的绝热升温和结构的散热温度等各种温度的叠加。浇筑温度与外界温度有着直接关系，外界气温越高，混凝土的浇筑温度也就越高，如果外界温度下降，会增加混凝土的温度梯度，特别是气温骤降，会大大增加外层混凝土与内部混凝土的温度梯度，因而会造成过大温差和温度应力，使得大体积混凝土出现裂缝。在一些大体积混凝的裂缝中，有不少都与温度骤降有关。（四）混凝土收缩变形造成的影响混凝土在硬化之前处于塑性状态，如果上部混凝土均匀沉降受到影响，如果遇到钢筋或者大的混凝土骨料，就容易形成一些不规则的混凝土塑性收缩性的裂缝，混凝土在水泥水化过程中通常会产生一定的收缩变形，自由水蒸发完后随着混凝土的不断干燥而使得吸附水逸出事，就会出现干缩收缩变形。对于温度裂缝的防治与修补措施（一）设计方面的防治措施在构造设计方面进行合理的配筋，对于混凝土的抗裂作用非常显著，配置的构造筋应该分布合理，即应该尽可能的采用小直径，小间距，并且沿着表面配制钢筋，可以提高面层抵抗表面降温的影响和干缩。（二）设置滑动层基础混凝土浇筑在岩石类地基或者混凝土垫层上的时候，会有很大的外约束而产生温度应力。若在接触面上设置滑动层，则可以大大减弱外约束，对于减少温度应力将起到显著作用。滑动层的作法有：涂刷两道热的沥青并且加铺一层沥青油毡。（三）需要避免应力过于集中在变截面部位，转角处等，由于温度变化和混凝土收缩，会产生应力集中，从而导致混凝土出现裂缝。为此，在变截面处要避免断面突变，通过做局部处理使得断面逐渐过渡，同时需要增加一定量的抗裂钢筋，对于防止裂缝产生有很大作用。（四）合理的进行分段浇筑当基础大体积混凝土结构的平面尺寸过大，经过计算整体一次浇筑会产生比较大的温度应力，有可能产生温度裂缝时，增设贯穿基础底板的施工后浇带进行分段浇筑，可有效的削减温度收缩应力，后浇带应该设在受力和变形较小的部位，在后浇带处的板，梁钢筋贯通不
