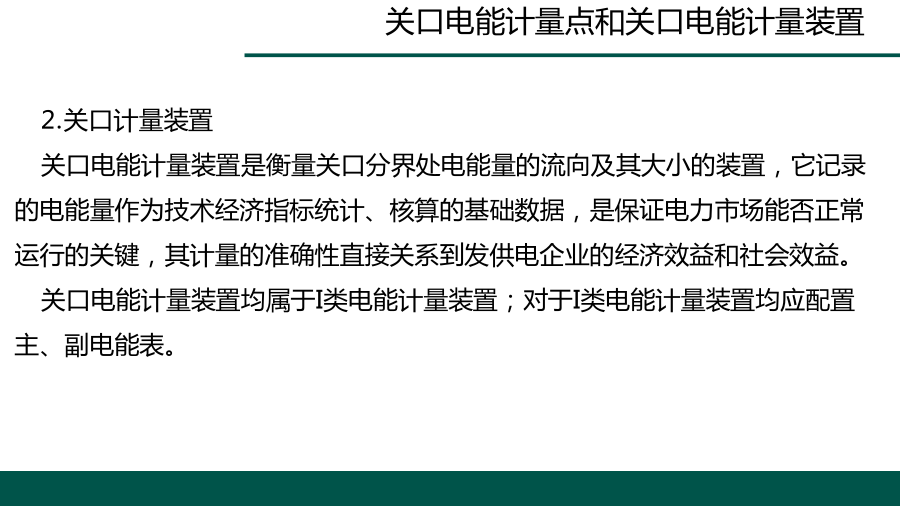

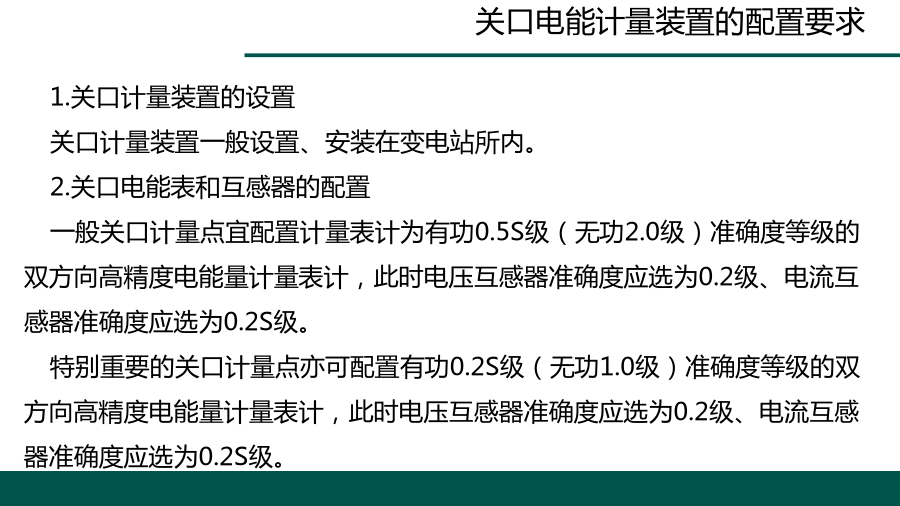

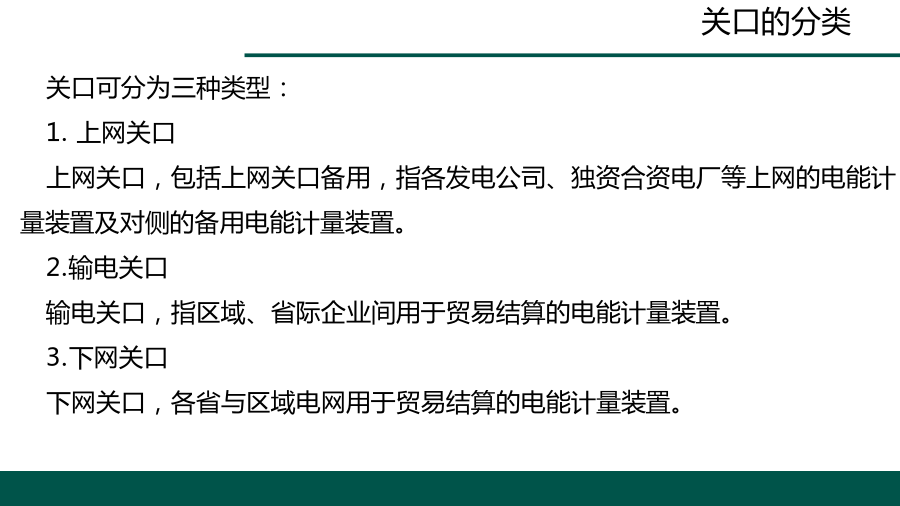

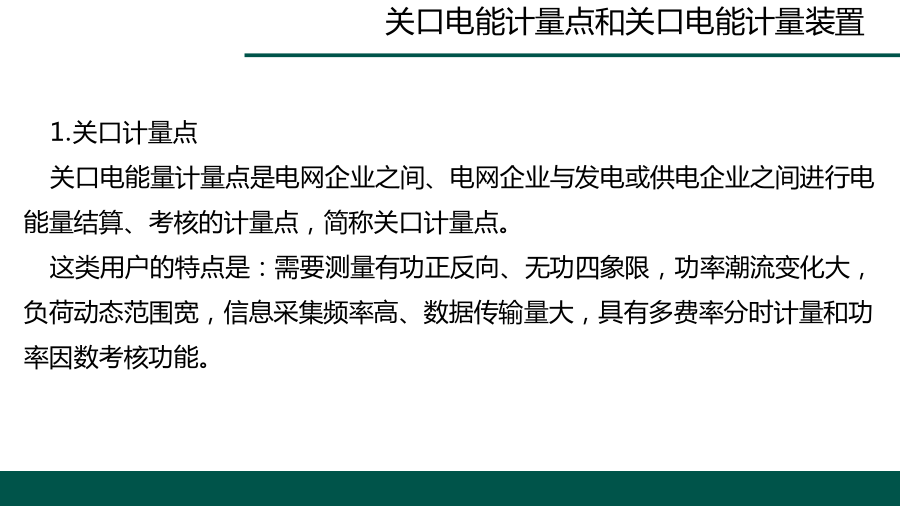

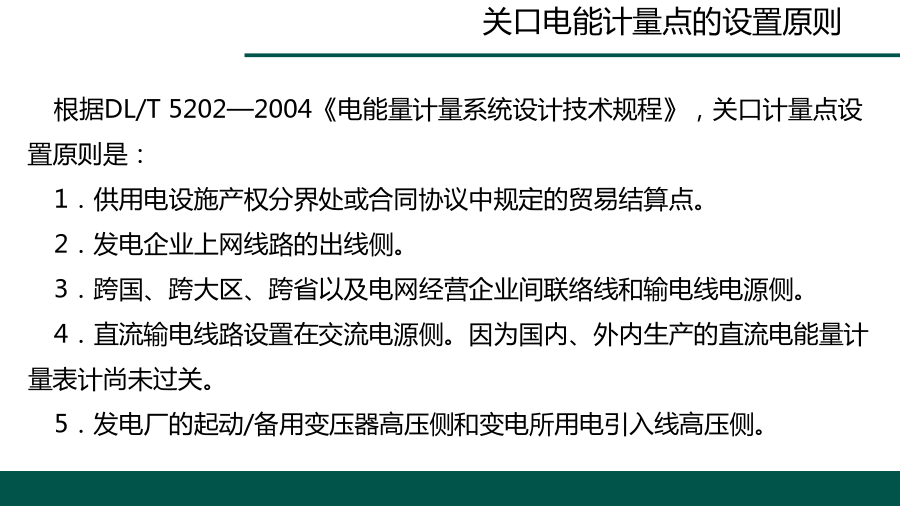

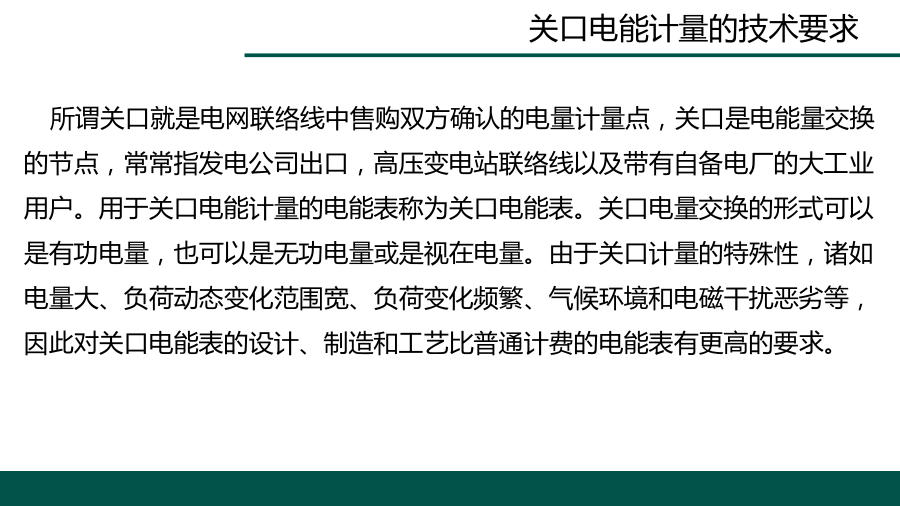

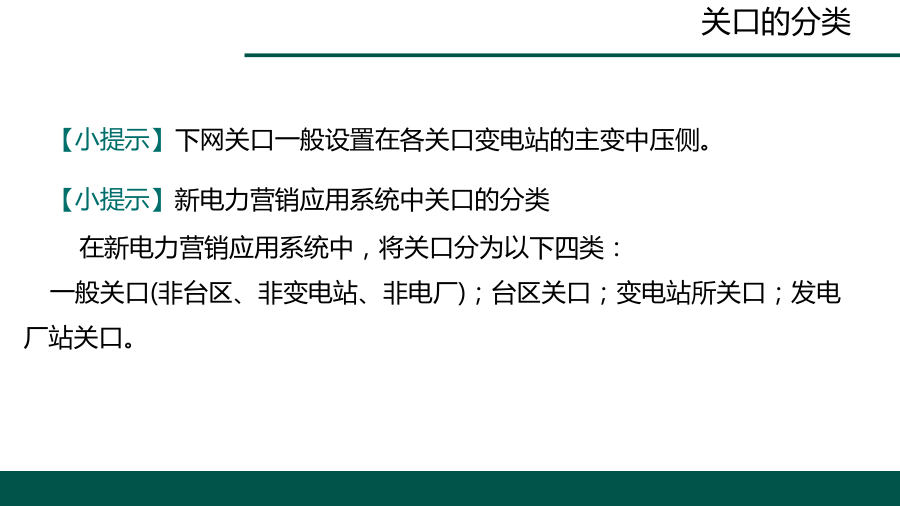

关口电能计量的技术要求关口的分类关口的分类关口电能计量点和关口电能计量装置关口电能计量点和关口电能计量装置关口电能计量点的设置原则6．省级电网经营企业与其供电企业的供电关口，即降压变电所主变压器的高、中、低压侧。7．厂站主接线为双母线带旁路接线方式时，旁路断路器处应设置关口计量点。因为旁路断路器具有线路替代功能。8．按发电机确定产权的发电厂，关口计量点可设置在发电机—变压器高压侧。9．电网中联络线、输电线路一侧确定为关口计量点时，另一侧可设关口计量的备用点。关口电能计量装置的配置要求关口电能计量装置的配置要求计量单机容量在100MW及以上发电机组上网贸易结算电量的电能计量装置和电网经营企业之间购销电量的电能计量装置，宜配置准确度等级相同的主副两套有功电能表，电能表下端加有回路名称标签（如母联600）.具有正、反向送电的计量点应装设计量正反向有功电量以及四象限无功电量的电能表。同一个关口计量点的电能量信息需向多个计量系统主站传送时，应杜绝计量表计重复设置，以确保计量信息的唯一性。当电能计量点与关口计量点同为一点时，电能计量表计应合二为一。当现场电能量计量表不能满足电能量计量系统的要求时，应单独装设电能量计量表，并设置专用的电能量关口计量装置屏体。应配置复费率、复时段、宽量程、具备数据传输功能、多功能电能表。为随时反映系统的边际供电成本，应具有实时计价功能。3．二次回路的配置互感器的二次回路必须专门配置，不得与保护、测量和远动设备共用。电压互感器二次回路的连接导线应采用铜质单芯绝缘线，导线截面应按允许的电压降计算确定；对电流、电压二次回路，导线截面至少不应小于4.0mm2.电能量计量表计输入回路电缆宜采用屏蔽电缆；电缆的屏蔽层一侧应接地。小提示：当专用电压互感器二次回路必须接入开关接点时，接入的开关接点应采用多接点并联，以减少接触电阻。4．电能计量柜的配置电量关口的电能计量系统应由全网统一配置电能计量柜。在以双母线方式运行的发电厂和变电站，为确保二次回路的切换，应配置统一的继电器屏，其中需含有电压互感器二次回路失压报警功能装置。关口电能表的技术特性要求2.高度的可靠性和重复性计量表计的测试数据是整个电力交易市场交易的依据，因此，电表数据的稳定性和可靠性，安全性和完整性对系统的正常运行至关重要。关口电能表所处的关口运行环境往往温差大，电磁干扰强，雷击，闪变和浪涌多。因此，对电路的抗干扰设计，所用元器件的参数和质量要求以及制造工艺更为严格，以获得产品计量特性的高可靠性和一致性，而制造厂的经验，先进的电子产品制造厂房，装备和生产线是保证产品质量的重要前提。3.较宽的动态范围和快速的响应特性相对用户计费电能表而言，关口计量的电量值巨大且负荷变化快，变化频繁，功率因数变化范围也较宽，有时甚至工作在轻载条件下，这就要求关口电能表的设计不但要具有高的准确度，而且要有宽的动态范围和快速响应特性，尤其是在低负荷轻载条件下，负荷特性仍应平坦，保持高准确度，特性曲线不应上翘或下凹，轻载特性是衡量关口表性能的重要指标。同时，对关口表的温漂和自热特性也比通常计费表要高。【例6-6】对某110kV电力用户，用电容量为100000kVA，其内部安装了自备电厂，该用户执行两部制电价。正常情况下自备电厂供电无法满足自身用电需求，需从电网内取用部分容量；用电设备检修时，自备电厂通过电能计量装置上网。试配置其电能计量装置。解所配置的电能计量装置的关键技术参数为：1.计量器具的准确度等级由于该电力用户的电压等级为110kV，故该用户电能计量装置属于II类，因此计量器具的准确度等级要求不低于：有功电能0.5S级、无功电能2.0级；电压互感器0.2级、电流互感器0.2S级。2.电能计量的接线方式110kV属于中性点非绝缘系统，电能计量应选用三相四线电能表，其规格为3×57.7/100V,3×1.5(6)A。电流互感器的数量为3台，其二次绕组与电能表之间宜采用6线连接；电压互感器数量为3台，采用YNyn0方式接线，其一次侧接地方式与系统的接地方式一致。3.电能表的功能该用户执行两部制电价和实行复费率管理，宜采用全电子式多功能电能表；电能表至少具备电能计量、最大需量计量、复费率、双向计量、四象限无功电量计量等功能，而且应采用主副表计量，故选用2只准确度等级不低于0.5S（有功）、2.0（无功）的多功能电能表，以满足最大需量、分时电量以及功率因数调整电费等管理要求。另外要求电能表具备数据通信功能，其通信规约应符合DL/T645的规定。4.互感器的变比（1）电流互感器如果功率因数按0.6计算，那么负荷电流根据一次额定电流正常负荷电流/60%的要求，所以电流互感器的一次额定电流为：1000A或1250A。因此，可配置
