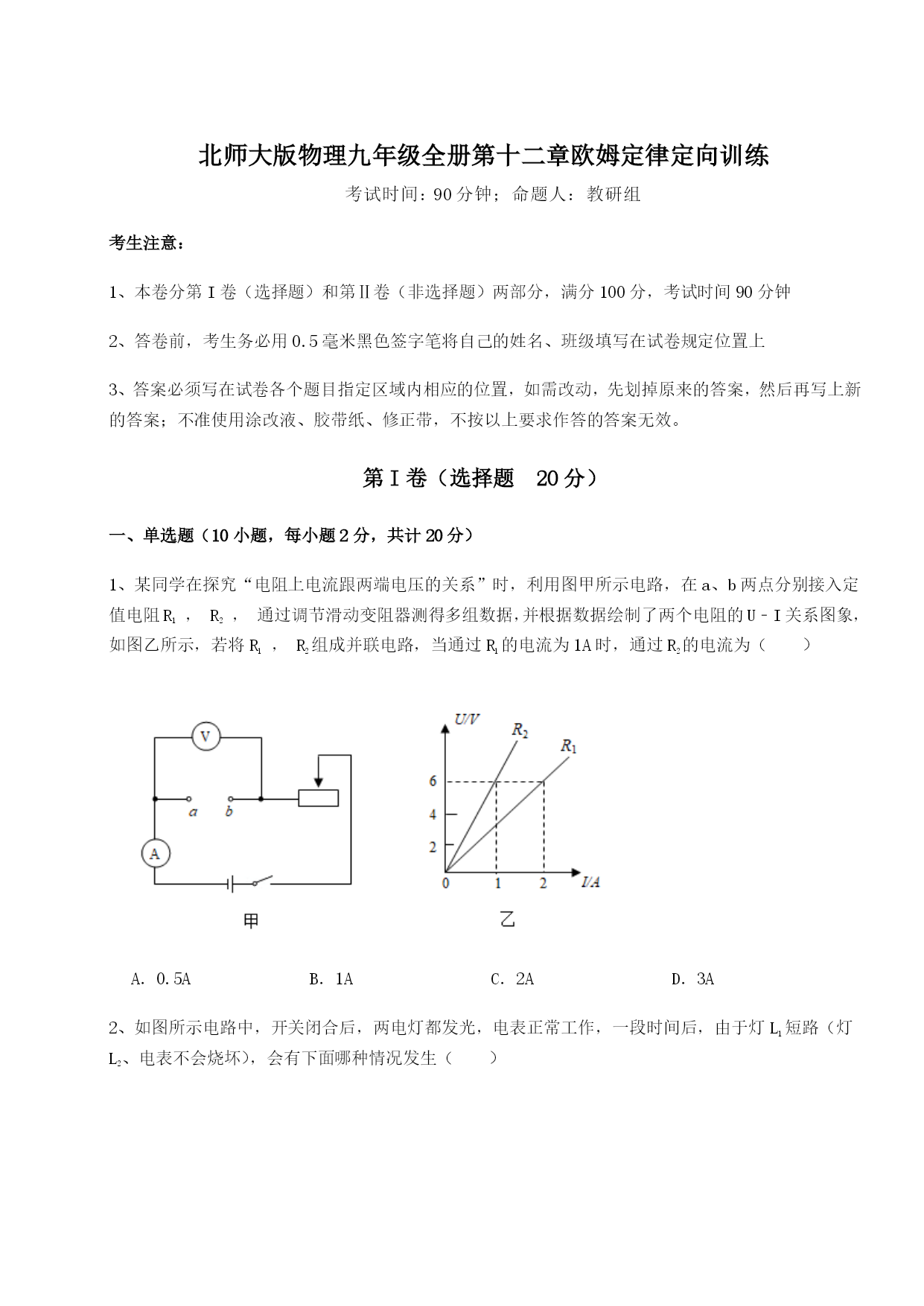

北师大版物理九年级全册第十二章欧姆定律定向训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、某同学在探究“电阻上电流跟两端电压的关系”时，利用图甲所示电路，在a、b两点分别接入定值电阻R1，R2，通过调节滑动变阻器测得多组数据，并根据数据绘制了两个电阻的U﹣I关系图象，如图乙所示，若将R1，R2组成并联电路，当通过R1的电流为1A时，通过R2的电流为（）A．0.5AB．1AC．2AD．3A2、如图所示电路中，开关闭合后，两电灯都发光，电表正常工作，一段时间后，由于灯L1短路（灯L2、电表不会烧坏），会有下面哪种情况发生（）A．电流表示数变小B．电压表无示数C．电压表示数不变D．电压表示数变大3、在图甲所示电路中，电源电压保持不变，移动滑片使电阻R2的有效阻值从零逐渐变大，R1上的电压U的倒数与R2的阻值变化的图象如图乙所示，则（）A．电压表V1示数变大B．R1＝5ΩC．电阻R2的最大阻值为10ΩD．电源电压U＝5V4、如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P缓慢向右移动的过程中（）A．电压表示数变大，电流表示数变小B．电压表示数变大，电流表示数变大C．电压表示数不变，电流表示数变大D．电压表示数不变，电流表示数变小5、在如图所示的电路中，当闭合开关后，两个电压表指针都向右偏转相同角度，则电阻R1和R2的阻值之比为（）A．5∶1B．1∶5C．4∶1D．1∶46、如图所示，闭合开关，两灯都正常发光，电流表和电压表都有示数。若灯L2断路，则电流表和电压表的读数将（）A．变大；变大B．不变；变大C．变小；不变D．都变为零7、小南设计了一种输液提示器，在护士站也能够观察到病人输液药袋中药量的变化，药袋用弹簧悬挂，“”是用电表改造而成的药量表，如图所示。下列说法正确的是（）A．药量表由电压表改造而成，药液量减少时示数变小B．药量表由电压表改造而成，药液量减少时示数变大C．药量表由电流表改造而成，药液量减少时示数变小D．药量表由电流表改造而成，药液量减少时示数变大8、高速公路收费站，现在对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（）A．称重表其实是一个电压表B．电路中的R1是没有作用的C．当车辆越重时，称重表的示数越小D．当车辆越重时，称重表的示数越大9、如图所示的电路中，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是（）A．电流表示数变大，电压表示数变小，灯泡变暗B．电流表示数变大，电压表示数变大，灯泡变亮C．电流表示数变小，电压表示数变小，灯泡变亮D．电流表示数变小，电压表示数变大，灯泡变暗10、有甲、乙两根镍铬合金线，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲和U乙，通过它们的电流分别为I甲和I乙，下列判断中正确的是（）A．U甲＞U乙B．U甲＜U乙C．I甲＞I乙D．I甲＜I乙第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示的电路中，电源电压恒定不变，已知R1＝3R2，当S和S1闭合、S2断开时，电压表和电流表的示数分别为U1和I1；当S1断开、S和S2闭合时，电压表和电流表的示数分别为U2和I2，则U1：U2为；I1：I2为。2、如图所示的电路中，电源电压为6伏且保持不变，电阻R2的阻值为30欧。闭合开关后，电流表的示数为0.8安。①求通过R2的电流。（）②求R1的阻值。（）③现用电阻R0替换R1、R2中的一个，要求替换后电流表示数比替换前减小0.5安。请判断：用R0替换的电阻是，求R0的阻值。（）3、如图所示的电路，闭合开关S，将滑动变阻器的滑片P向B端移动，电流表的示数将，电压表的示数将。4、当加在某导体两端的电压为时，通过该导体的电流为，则该导体的电阻为。若加在该导体两端的电压增大到，则通过该导体的电流为。当导体两端的电压为0时，该导体的电阻为。5、图所示电路中，开关闭合后，两灯都发光，电流表及电压表正常工作，一段时间后，由于灯L1短路（灯L2、电流表及电压表不会烧坏），则电压表的示数。（选填“变大”、“不变”或“为
