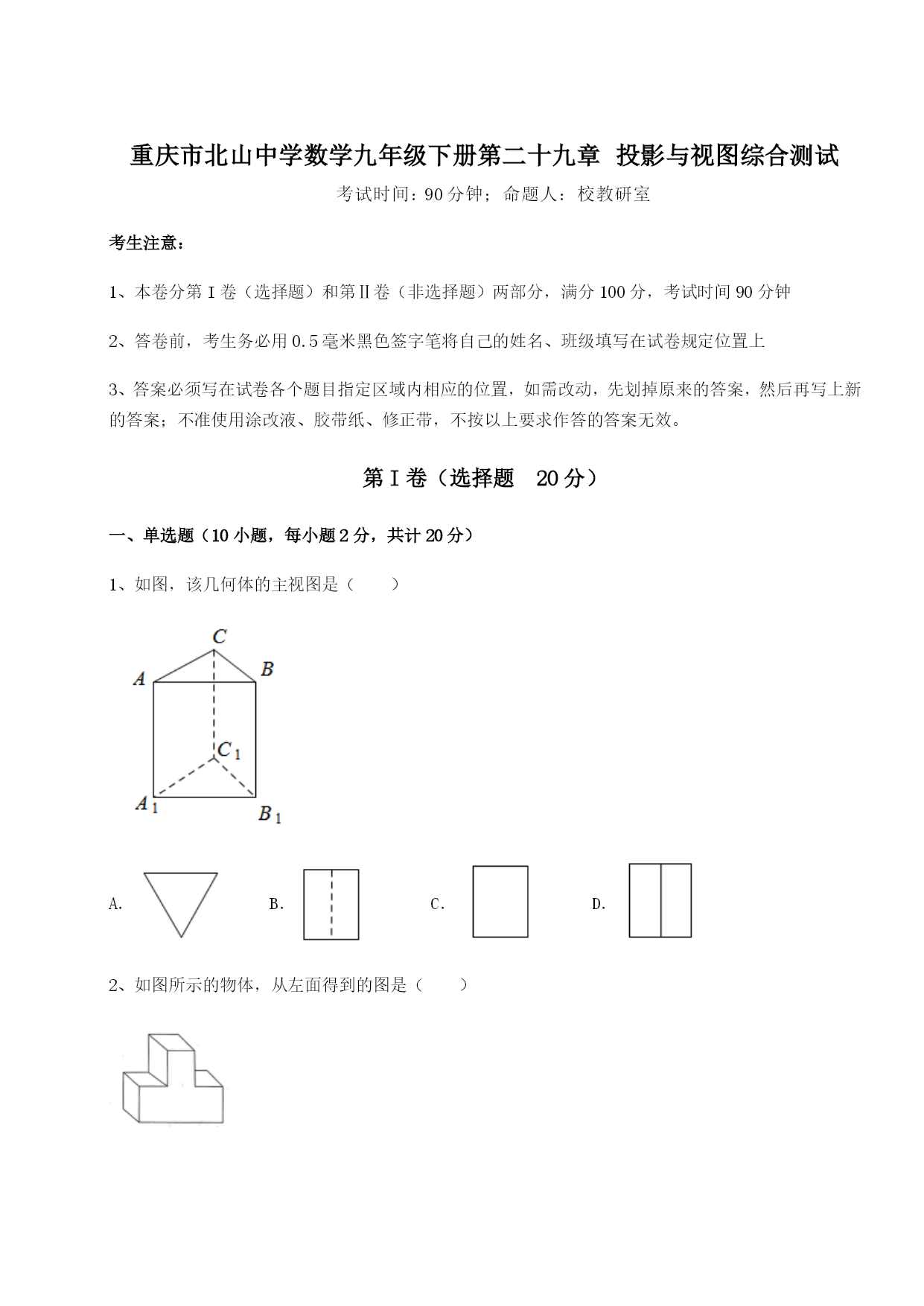

重庆市北山中学数学九年级下册第二十九章投影与视图综合测试考试时间：90分钟；命题人：校教研室考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图，该几何体的主视图是（）A．B．C．D．2、如图所示的物体，从左面得到的图是（）A．B．C．D．3、如图，是由若干个完全相同的小正方体组成的一个几何体的主视图和俯视图，若这个几何体最多由m个小正方体组成，最少由n个小正方体组成，则2m﹣n＝（）A．10B．11C．12D．134、如图，这个几何体是将一个正方体中间挖出一个圆柱体后的剩余部分，该几何体的主视图是（）A．B．C．D．5、如图是由4个相同的正方体组成的立体图形，它的左视图是（）A．B．C．D．6、下列立体图形的主视图是（）A．B．C．D．7、立体图形如图，从上面看到的图形应是（）A．B．C．D．8、如图是由5个完全相同的小正方体组成的立体图形，这个立体图形的主视图是（）A．B．C．D．9、如图所示的几何体的主视图是（）A．B．C．D．10、如图所示的几何体的俯视图是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、用小立方块搭成的几何体；从正面看到的图形和从上面看到的图形如下图，问搭成这样的几何体最多需要_____个小立方块，最少需要_____个小立方块．2、如图是一个几何体的三视图，则这个几何体的表面积为__．3、根据三视图，这个几何体的侧面积是___．4、下面是一天中四个不同时刻两个建筑物的影子，将它们按时间先后顺序排列为_____．5、如图所示是一个几何体的三视图，这个几何体的名称是___________6、如图是由五个棱长均为1的正方体搭成的几何体，则它的左视图的面积为________．7、一个几何体是由一些大小相同的校正方体摆成的，从正面看与从上面看得到的形状如图所示，则组成这个几何体的校正方体最多有_________个8、天坛是古代帝王祭天的地方，其中最主要的建筑就是祈年殿．老师希望同学们利用所学过的知识测量祈年段的高度，数学兴趣小组的同学们设计了如图所示的测量图形，并测出竹竿长2米，在太阳光下，它的影长为1.5米，同一时刻，祈年殿的影长约为28.5米．请你根据这些数据计算出祈年殿的高度约为__________米．9、在学校开展的手工制作比赛中，小明用纸板制作了一个圆锥模型，它的三视图如图所示，根据图中数据求出这个模型的侧面积为______．10、一个几何体由若干大小相同的小立方块搭成，如图分别是从它的正面．左面看到的形状图，若该几何体所用小立方块的个数为，则的所有可能值有______种．三、解答题（5小题，每小题10分，共计50分）1、如图，是公园的一圆形桌面的主视图，表示该桌面在路灯下的影子．（1）请你在图中找出路灯的位置（要求保留画图痕迹，光线用虚线表示）；（2）若桌面直径和桌面与地面的距离均为1.2m，测得影子的最大跨度为2m，求路灯O与地面的距离．2、如图，是由一些棱长为1cm的小正方体组成的简单几何体（1）请直接写出该几何体的表面积（含下底面）为（2）从正面看到的平面图形如图所示，请在下面方格中分别画出从左向右、从上向下看到的平面图形3、已知下图为一几何体从三个方向看到的形状图；（1）写出这个几何体的名称；（2）画出它的表面展开图；（3）根据图中所给的数据，求这个几何体的表面积．（结果保留）4、画出几何体的三种视图．5、如图，在路灯下，小明的身高如图中线段AB所示，他在地面上的影子如图中线段AC所示．（1）请你通过画图确定灯泡所在的位置．（2）如果小明的身高AB＝1.6m，他的影子长AC＝1.4m，且他到路灯的距离AD＝2.1m，求灯泡的高．
